Aeratori a getto autoaspiranti composti da una pompa sommergibile e diffusori a getto Venturi. Aerazione unidirezionale che agita e aera aree più ampie. Disponibile guida e installazione mobile.
| Model | Colour code curve | ø Ingresso aria mm | Valore massimo del pH | Volume d'aria m³/h | Profondità massima dell'acqua m | Potenza motore kW | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||

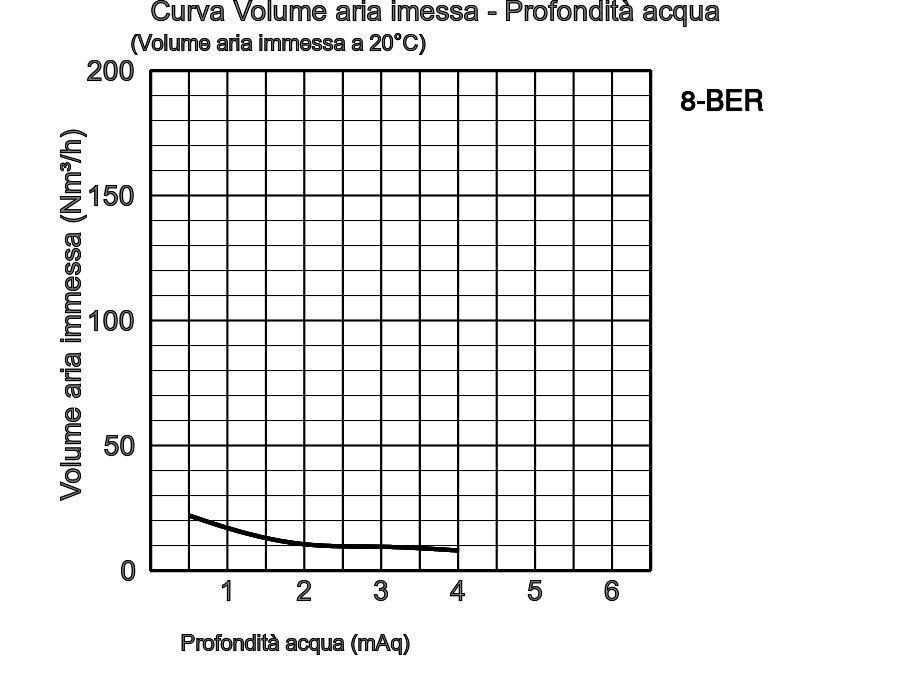

| 8-BER | TOS-8BER |
1
|
25 | 5-9 | 21,8 | 4 | 0,75 | Trifase / 400V / 50Hz |

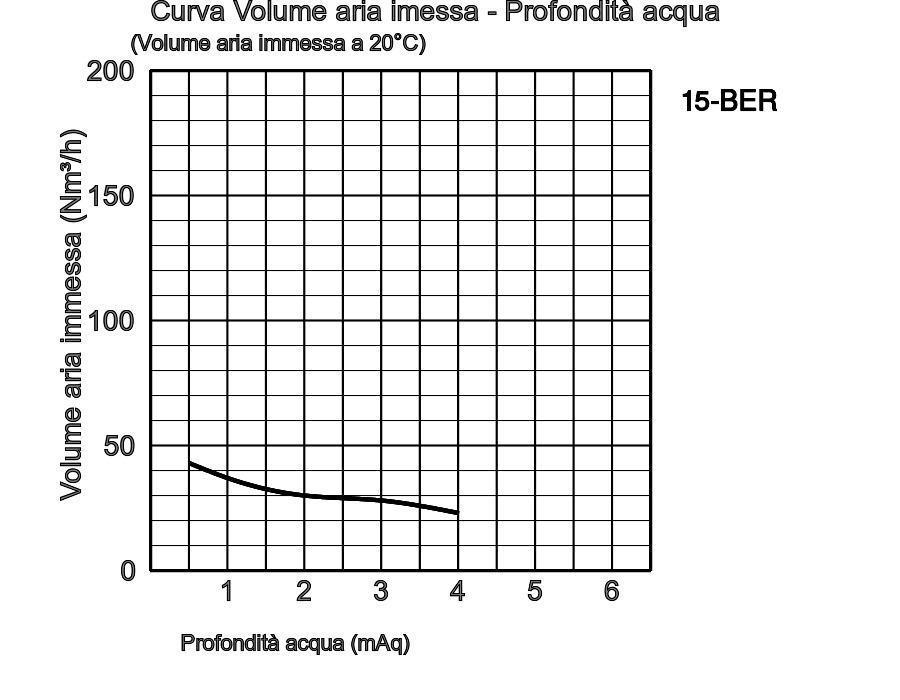

| 15-BER | TOS-15BER |
2
|
32 | 5-9 | 45,7 | 4 | 1,5 | Trifase / 400V / 50Hz |

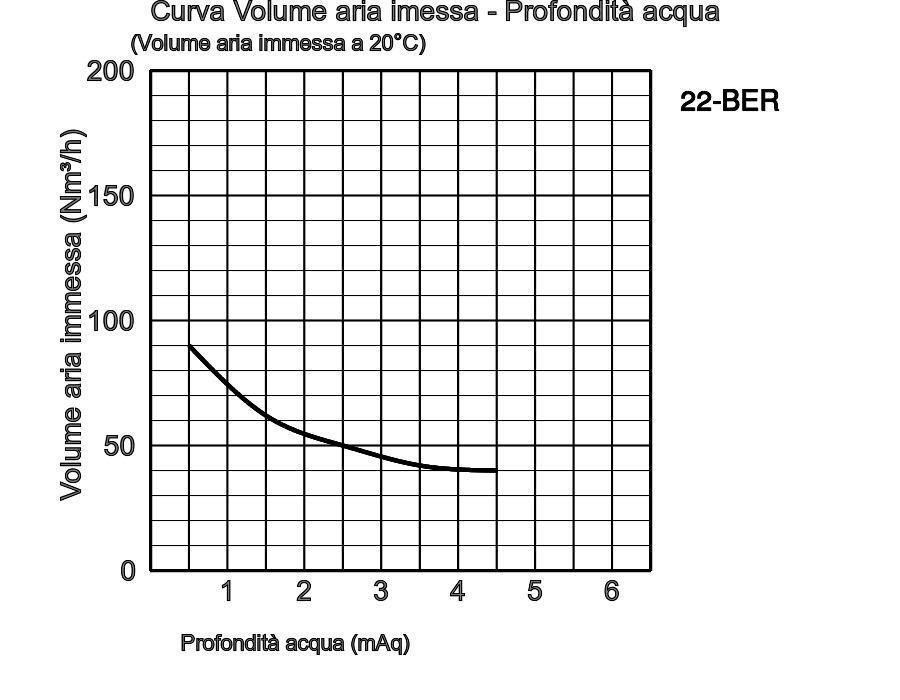

| 22-BER | TOS-22BER |
3
|
50 | 5-9 | 94 | 4,5 | 2,2 | Trifase / 400V / 50Hz |

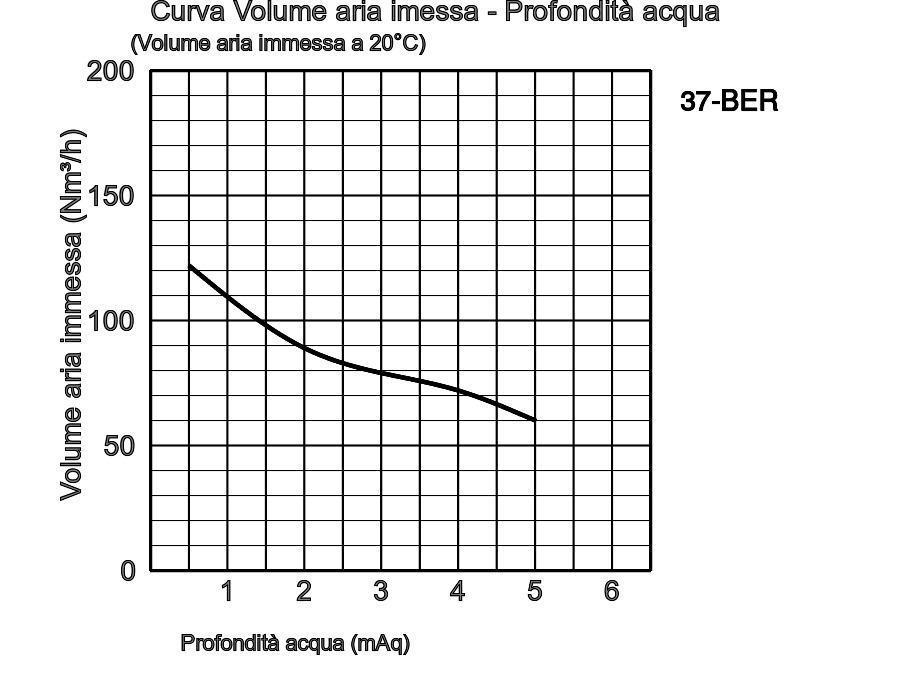

| 37-BER | TOS-37BER |
4
|
50 | 5-9 | 124,5 | 5 | 3,7 | Trifase / 400V / 50Hz |

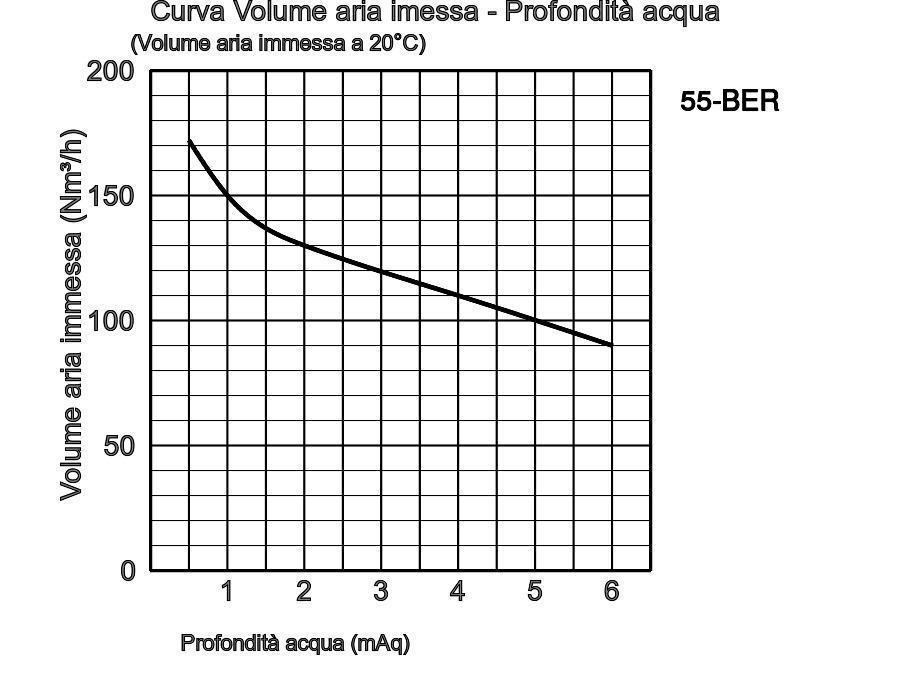

| 55-BER | TOS-55BER |
5
|
50 | 5-9 | 175 | 6 | 5,5 | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 25 |
| Valore massimo del pH | 5-9 |
| Volume d'aria m³/h | 21,8 |
| Profondità massima dell'acqua m | 4 |
| Potenza motore kW | 0,75 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 32 |
| Valore massimo del pH | 5-9 |
| Volume d'aria m³/h | 45,7 |
| Profondità massima dell'acqua m | 4 |
| Potenza motore kW | 1,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 50 |
| Valore massimo del pH | 5-9 |
| Volume d'aria m³/h | 94 |
| Profondità massima dell'acqua m | 4,5 |
| Potenza motore kW | 2,2 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 50 |
| Valore massimo del pH | 5-9 |
| Volume d'aria m³/h | 124,5 |
| Profondità massima dell'acqua m | 5 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 50 |
| Valore massimo del pH | 5-9 |
| Volume d'aria m³/h | 175 |
| Profondità massima dell'acqua m | 6 |
| Potenza motore kW | 5,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Ingresso aria mm | 25 - 50 |
|---|---|
| Collegamento tubo aria | Filettatura interna, flangia |
| Temperatura | Temperatura 0-40°C |
|---|---|
| Max. passaggio solidi mm | 20 - 35 |
| Valore massimo del pH | 5-9 |
| Subconvezione | 3x2x4, 4x3,5x4, 5x4,5x4,5, 6x5x5, 7x7x6 |
|---|---|
| Volume d'aria m³/h | 21,8 - 175 |
| Profondità massima dell'acqua m | 4 - 6 |
| Girante | Girante anti-intasamento |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Doppia tenuta meccanica in bagno d'olio |
| Girante | Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-200 |
| Diffusore | Acciaio da costruzione DIN1.0040 rivestito in nylon |
| Corpo pompa | Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200 |
| Tenuta meccanica | Carburo di silicio |
| Potenza motore kW | 0,75 - 5,5 |
|---|---|
| Tipo di avviamento | diretto online |
| Tipo, Poli | Motore a induzione, 2 poli, IP68, Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento E, Classe di isolamento F |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1410 - 2912 |
| Protezione motore (integrata) | Interruttore termico circolare |
| Corrente nominale | 1,9 - 12,1 |
| Telaio | Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Albero | Acciaio inossidabile EN-X30Cr13, Acciaio inossidabile EN-X6Cr13 |
| Cavo | NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm² |
| Lunghezza del cavo | 10m |
| Peso a secco Kg | 28 - 142 |
|---|
| Modello | A | A1 | A2 | D | D1 | D2 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 674 | 377 | 297 | 194 | 150 | 180 | 464 | 195 | 150 |
| 15-BER | 895 | 537 | 358 | 222 | 150 | 180 | 562 | 224 | 159 |
| 22-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 679 | 312 | 232 |
| 37-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 753 | 312 | 232 |
| 55-BER | 1415 | 861 | 554 | 391 | 220 | 260 | 942 | 341 | 256 |
| Modello | A1 | A2 | A3 | A6 | D1 | D2 | H | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 288 | 97 | 238 | 289 | 97 | 97 | 514 | 500 | 400 |
| 15-BER | - | - | - | - | - | - | - | - | - |
| 22-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 37-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 55-BER | 517 | 194 | 422 | 711 | 188 | 203 | 1006 | 750 | 500 |
La serie BER è un aeratore a getto autoaspirante sommergibile che combina una pompa sommergibile con un diffusore basato su getto Venturi. Il flusso di liquido generato dalla pompa sommersa provoca la formazione di una pressione negativa attorno all'ugello, aspirando aria da sopra la superficie dell'acqua. Con questo meccanismo di iniezione a getto, l'aria aspirata si mescola con l'acqua e viene espulsa attraverso il diffusore, agitando e aerando simultaneamente l'acqua stagnante. La miscela aria-acqua viene espulsa con potenza in una direzione, il che agita efficacemente l'acqua su un'ampia area.
