TRN

TRN | 400V / 50Hz
Richiedi un'offerta

Aeratori sommergibili autoaspiranti per il trattamento delle acque reflue. Installazione semplice e mobile, progettati per un'aerazione e una miscelazione delle acque reflue senza intasamenti e senza necessità di tubazioni aggiuntive o altri accessori.

Dati tecnici
  • ø Ingresso aria mm: 32 - 100
  • Valore massimo del pH: 5-9
  • Volume d'aria m³/h: 9 - 608
  • Profondità massima dell'acqua m: 3,5 - 6
  • Potenza motore kW: 0,75 - 40
  • Fase / Tensione: Trifase / 400V / 50Hz

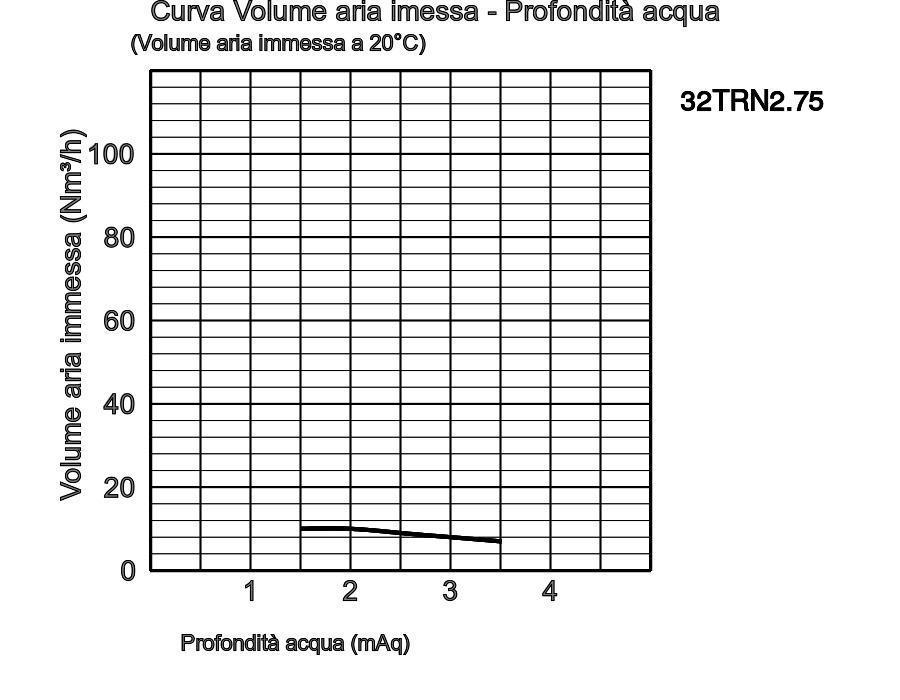

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Ingresso aria mm Valore massimo del pH Volume d'aria m³/h Profondità massima dell'acqua m Potenza motore kW Fase / Tensione
32TRN2.75
1
32 5-9 9 3,5 0,75 Trifase / 400V / 50Hz
32TRN21.5
2
32 5-9 23 3,5 1,5 Trifase / 400V / 50Hz
50TRN42.2
3
50 5-9 43 3,6 2,2 Trifase / 400V / 50Hz
50TRN43.7
4
50 5-9 81 4 3,7 Trifase / 400V / 50Hz
50TRN45.5
5
50 5-9 108 4 5,5 Trifase / 400V / 50Hz
80TRN47.5
6
80 5-9 146 4,5 7,5 Trifase / 400V / 50Hz
80TRN412
7
80 5-9 212 6 12 Trifase / 400V / 50Hz
80TRN417
8
80 5-9 266 6 17 Trifase / 400V / 50Hz
100TRN424
9
100 5-9 457 6 24 Trifase / 400V / 50Hz
150TRN440
10
5-9 608 6 40 Trifase / 400V / 50Hz
ø Ingresso aria mm 32
Valore massimo del pH 5-9
Volume d'aria m³/h 9
Profondità massima dell'acqua m 3,5
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 32
Valore massimo del pH 5-9
Volume d'aria m³/h 23
Profondità massima dell'acqua m 3,5
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 50
Valore massimo del pH 5-9
Volume d'aria m³/h 43
Profondità massima dell'acqua m 3,6
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 50
Valore massimo del pH 5-9
Volume d'aria m³/h 81
Profondità massima dell'acqua m 4
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 50
Valore massimo del pH 5-9
Volume d'aria m³/h 108
Profondità massima dell'acqua m 4
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 80
Valore massimo del pH 5-9
Volume d'aria m³/h 146
Profondità massima dell'acqua m 4,5
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 80
Valore massimo del pH 5-9
Volume d'aria m³/h 212
Profondità massima dell'acqua m 6
Potenza motore kW 12
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 80
Valore massimo del pH 5-9
Volume d'aria m³/h 266
Profondità massima dell'acqua m 6
Potenza motore kW 17
Fase / Tensione Trifase / 400V / 50Hz
ø Ingresso aria mm 100
Valore massimo del pH 5-9
Volume d'aria m³/h 457
Profondità massima dell'acqua m 6
Potenza motore kW 24
Fase / Tensione Trifase / 400V / 50Hz
Valore massimo del pH 5-9
Volume d'aria m³/h 608
Profondità massima dell'acqua m 6
Potenza motore kW 40
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Ingresso aria mm 32 - 100
Collegamento tubo aria Filettatura interna, flangia
Fluido di pompaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 10 - 25
Valore massimo del pH 5-9
General
Volume d'aria m³/h 9 - 608
Diametro convezione principale 1,4 metri, 1,8 metri, 2,4 metri, 3,0 metri, 3,8 metri, 4,4 metri, 5,2 metri, 5,6 metri, 6,3 metri, 7,3 metri
Diametro serbatoio circolare di subconvezione 10,0 metri, 12,0 metri, 13,0 metri, 14,5 metri, 17,0 metri, 3,5 metri, 4,5 metri, 6,0 metri, 7,0 metri, 9,0 metri
Diametro serbatoio quadrato di subconvezione 11,0 metri, 11,5 metri, 13,0 metri, 15,0 metri, 3,0 metri, 4,0 metri, 5,5 metri, 6,5 metri, 8,0 metri, 9,0 metri
Profondità massima dell'acqua m 3,6 - 6
Pompa
Componenti
Girante Girante semi-aperta brevettata
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Acciaio inossidabile DIN-GX12Cr14
Rivestimento Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 40
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68, Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1410 - 2953
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 2.50 - 80
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13, Acciaio inossidabile EN-X20Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm², NSSHÖU 4C*6.0mm² / NSSHÖU 3C*6.0mm² / 2PNCT 2C*1.25mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm²
Lunghezza del cavo 10 metri
Altri
Peso a secco Kg 55 - 583
Dimensioni in mm
W1 : livello minimo aspirazione
  • 32TRN2.75
  • 32TRN21.5
  • 50TRN42.2
  • 50TRN43.7
  • 50TRN45.5
  • 80TRN47.5
  • 80TRN412
  • 80TRN417
  • 100TRN424
  • 150TRN440
ModelloAA1BDD1HSASBSCSDW1
32TRN2.7537118414642090473180116175-81
32TRN21.537118414642090473180116275-81
50TRN42.2660271226700140689230154370-123
50TRN43.7660271226700140694230154370-123
50TRN45.5660271226700140835230154370-123
80TRN47.5660271246700140868245180-585133
80TRN412660271246700140898245180-585133
80TRN417660271246700140958245180-585133
100TRN42498038541710002301225345256-760272
150TRN44098041045210502801482448370740863269

La serie TRN è un aeratore sommergibile autoaspiratore progettato per l'aerazione e la miscelazione delle acque reflue. Il flusso di liquido generato dalla speciale girante semiaperta di Tsurumi crea una pressione negativa sul lato posteriore delle pale, aspirando aria dalla superficie dell'acqua. L'aria aspirata, miscelata energicamente con l'acqua dalle forze meccaniche all'interno della girante e delle pale direttrici, si trasforma in minuscole bolle. Inoltre, il flusso misto di aria e acqua viene scaricato uniformemente in più direzioni lungo la circonferenza. L'azione combinata del sollevamento dell'aria e delle correnti convettive generate durante il processo rende l'aerazione e l'agitazione molto efficienti e aumenta la quantità di ossigeno disciolto nell'acqua.

Kit per la riparazione dei cavi 061-TEG-06
Kit di riparazione cavi per set di cavi Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5mm2 e cavo M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Tappi di protezione del motore 547151603tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547251603tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571516000tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572516000tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547252003tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 16,0A - 20,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587252003
CEE MS PW Stecker 32/5 6h 16-20A DFK IP67
Specifiche
Controllo dell'amperaggio 16,0A - 20,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 9216211
Spina con collegamento a galleggiante CEE 32A con interruttore rotativo
Specifiche
Controllo dell'amperaggio 16,0A - 20,0A
Pressacavo M32, 2 x M16
Proprietà intellettuale 54
commutatore rotativo (I-0-II), protezione con regolazione della rispettiva corrente nominale, contattore: 12,5 kW, con invertitore di fase, indicatore di funzionamento e controllo del campo di rotazione, 2 pressacavi M16, 1 M32 Protezione da sovraccarico:
Tappi di protezione del motore 547252503tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 20,0A - 25,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specifiche
Controllo dell'amperaggio 20,0A - 25,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 9216210
Spina con collegamento a galleggiante CEE 32A con interruttore rotativo
Specifiche
Controllo dell'amperaggio 20,0A - 25,0A
Pressacavo M32, 2 x M16
Proprietà intellettuale 54
commutatore rotativo (I-0-II), protezione con regolazione della rispettiva corrente nominale, contattore: 12,5 kW, con invertitore di fase, indicatore di funzionamento e controllo del campo di rotazione, 2 pressacavi M16, 1 M32 Protezione da sovraccarico:
