Acciaio inossidabile LH

LH Stainless Steel | 400V / 50Hz
Richiedi un'offerta

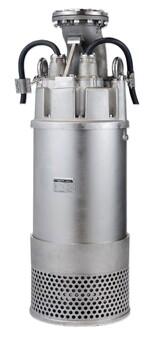

La serie LH-14/LH-W-14 è una pompa sommergibile ad alta prevalenza in fusione di acciaio inossidabile resistente alla corrosione, basata sul design LH, per la movimentazione di liquidi aggressivi e corrosivi.

Dati tecnici
  • ø Bocca di scarico mm: 80 - 200
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 6 - 20
  • Massima sostanza secca %: 3-5
  • Valore massimo del pH: 3-10
  • Portata massima l/min: 700 - 6500
  • Prevalenza massima m: 51.80 - 177
  • Potenza motore kW: 11,0 - 110,0
  • Fase / Tensione: Trifase / 400V / 50Hz
Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
LH422-14 1 100 Drenaggio 6 3-5 3-10 2400 66 22,0 Trifase / 400V / 50Hz
LH637-14 2 150 Drenaggio 6 3-5 3-10 2380 89.50 37,0 Trifase / 400V / 50Hz
LH837-14 3 200 Drenaggio 20 3-5 3-10 5375 51.80 37,0 Trifase / 400V / 50Hz
LH6110-14 4 150 Drenaggio 10 3-5 3-10 3000 177 110,0 Trifase / 400V / 50Hz
LH8110-14 5 200 Drenaggio 20 3-5 3-10 6500 107 110,0 Trifase / 400V / 50Hz
LH311W-14 6 80 Drenaggio 8.50 3-5 3-10 700 81 11,0 Trifase / 400V / 50Hz
LH322W-14 7 80 Drenaggio 8.50 3-5 3-10 940 102 22,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 6
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 2400
Prevalenza massima m 66
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 6
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 2380
Prevalenza massima m 89.50
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Drenaggio
Max. passaggio solidi mm 20
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 5375
Prevalenza massima m 51.80
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 10
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 3000
Prevalenza massima m 177
Potenza motore kW 110,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Drenaggio
Max. passaggio solidi mm 20
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 6500
Prevalenza massima m 107
Potenza motore kW 110,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 700
Prevalenza massima m 81
Potenza motore kW 11,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 940
Prevalenza massima m 102
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 - 200
Tipo di raccordo Flangia JIS 10K, Flangia JIS 20K
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 6 - 20
Massima sostanza secca % 3-5
Valore massimo del pH 3-10
Portata massima l/min 700 - 6500
Prevalenza massima m 51.80 - 177
Pompa
Componenti
Girante Girante di tipo chiuso
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Stainless steel casting DIN G-X6CrNiMo1810
Rivestimento Stainless steel casting DIN G-X6CrNiMo1810
Piastra di aspirazione Stainless steel casting DIN G-X6CrNiMo1810
Corpo pompa Acciaio inossidabile EN-X5CrNiMo17-12-2
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 11,0 - 110,0
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2930 - 2965
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 26 - 200
Materiale
Telaio Fusione di acciaio inossidabile DIN GX5CrNiMo19-11-2
Albero Acciaio inossidabile EN-X5CrNiMo17-12-2
Cavo NSSHÖU 4C*10mm² + 2*1,5ST, NSSHÖU (3C*35mm², 3*16mm²/3E, 2*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), Diametro interno 7C*35mm²/2C*2.5mm²
Lunghezza del cavo 20m
Altri
Peso a secco Kg 320 - 1400
Resistenza alla pressione massimo 50m

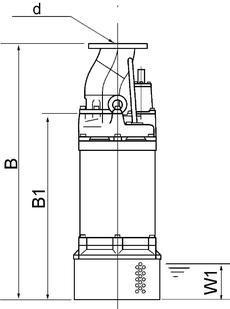

Dimensioni in mm
W1 : livello minimo aspirazione
  • LH422-14
  • LH637-14
  • LH837-14
  • LH6110-14
  • LH8110-14
  • LH311W-14
  • LH322W-14
ModelloBB1DW1d
LH422-1413521051420250100
LH637-1414481027530180150
LH837-14 1488102753080200
LH6110-14 18871485592200150
LH8110-14 18871485592200200
LH311W-14 118492733020080
LH322W-14 1275101833030080

Le parti a contatto con il mezzo sono realizzate in acciaio inossidabile 316, consentendo di resistere ad applicazioni estreme in edilizia, aggregato e estrazione mineraria. Il design cilindrico e sottile consente l'installazione in un rivestimento del pozzo per la disidratazione di pozzi profondi. La costruzione della flangia centrale assicura un'installazione stabile anche se è fissata dal tubo di scarico. La pompa è dotata di porte di sicurezza della pressione di tenuta che impediscono alla pressione di pompaggio di danneggiare la tenuta dell'albero.
