Pompe di drenaggio trifase, progettate per pompare grandi volumi di acqua. La forma a spirale del corpo pompa, un canale aria e acqua attorno al motore e la valvola di rilascio aria, si combinano per fornire un pompaggio fluido e anti-intasamento.

Dati tecnici
  • ø Bocca di scarico mm: 150 - 250
  • Tipo di fluido: Drenaggio,Sabbia/Liquame
  • Max. passaggio solidi mm: 10 - 50
  • Massima sostanza secca %: 15
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 4950 - 18000
  • Prevalenza massima m: 21.50 - 60
  • Potenza motore kW: 22,0 - 150
  • Fase / Tensione: Trifase / 400V / 50Hz

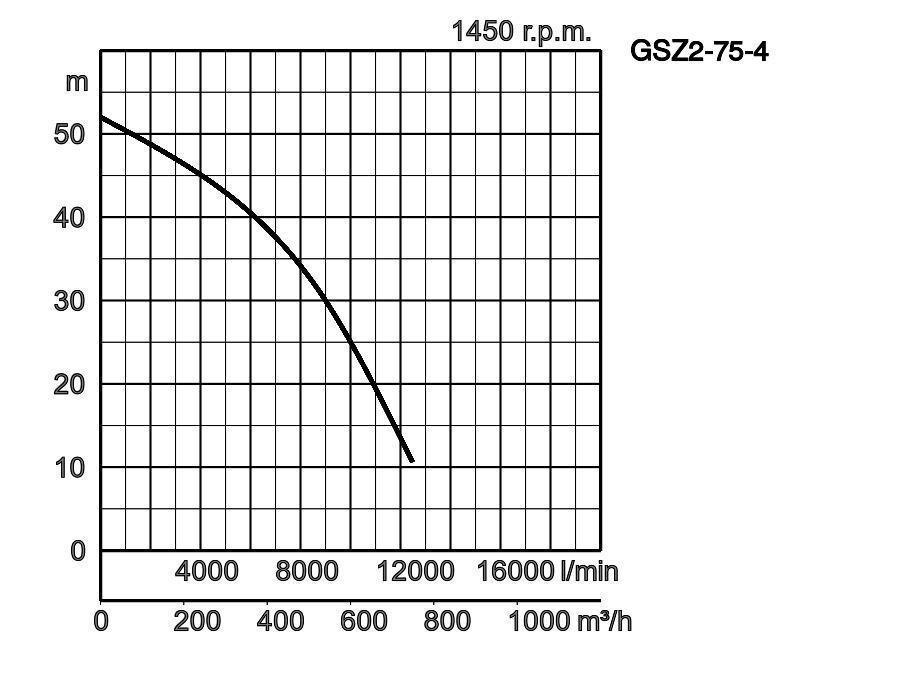

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
GSZ5-37-4H 1 150 Drenaggio 10 15 5-9 4950 60 37,0 Trifase / 400V / 50Hz
GSZ5-37-4 2 200 Drenaggio 25 15 5-9 8400 44 37,0 Trifase / 400V / 50Hz
GSZ4-45-4 3 200 Drenaggio 25 15 5-9 9100 46.2 45,0 Trifase / 400V / 50Hz
GSZ2-55-4 4 250 Drenaggio 25 15 5-9 10700 47 55,0 Trifase / 400V / 50Hz
GSZ2-75-4
5
250 Drenaggio 25 15 5-9 12500 52 75,0 Trifase / 400V / 50Hz
GSZ2-75-4L
6
250 Drenaggio 25 15 5-9 17500 38 75,0 Trifase / 400V / 50Hz
GSZ10150 7 250 Drenaggio 25 15 5-9 18000 54.5 150 Trifase / 400V / 50Hz
GSZ5-22-6 8 200 Sabbia/Liquame 50 15 5-9 9000 21.50 22,0 Trifase / 400V / 50Hz
GSZ5-37-6 9 200 Sabbia/Liquame 50 15 5-9 10500 28.6 37,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 10
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 4950
Prevalenza massima m 60
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 8400
Prevalenza massima m 44
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 9100
Prevalenza massima m 46.2
Potenza motore kW 45,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 250
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 10700
Prevalenza massima m 47
Potenza motore kW 55,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 250
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 12500
Prevalenza massima m 52
Potenza motore kW 75,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 250
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 17500
Prevalenza massima m 38
Potenza motore kW 75,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 250
Tipo di fluido Drenaggio
Max. passaggio solidi mm 25
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 18000
Prevalenza massima m 54.5
Potenza motore kW 150
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 50
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 9000
Prevalenza massima m 21.50
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 50
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 10500
Prevalenza massima m 28.6
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 150 - 250
Tipo di raccordo Flangia JIS 10K
Fluido di pompaggio
Tipo di fluido Drenaggio, Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 10 - 50
Massima sostanza secca % 15
Valore massimo del pH 5-9
Portata massima l/min 4950 - 18000
Prevalenza massima m 21.50 - 60
Pompa
Componenti
Girante Girante di tipo chiuso, Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo, Fusione di acciaio inossidabile DIN X5CrNi18-10
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa grigia EN-GJL-200, Fusione di ghisa al cromo
Corpo pompa Acciaio strutturato
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 22,0 - 150
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68, Motore a induzione, 6 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 970 - 1491
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 47 - 285
Materiale
Telaio Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU (3C*70mm², 3*35mm²/3E, 3*2,5ST);NSSHÖU (3C*70mm², 3*35mm²/3E), NSSHÖU (3C*35mm², 3*16mm²/3E, 2*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 4C*10mm²/2C*1.5mm²; NSSHÖU (4C*10mm²), NSSHÖU 4C*10mm² + 2*1,5ST
Lunghezza del cavo 20m
Altri
Peso a secco Kg 566 - 2650
Resistenza alla pressione massimo 40m
Dimensioni in mm
W1 : livello minimo aspirazione
  • GSZ5-37-4H
  • GSZ5-37-4
  • GSZ4-45-4
  • GSZ2-55-4
  • GSZ2-75-4
  • GSZ2-75-4L
  • GSZ10150
  • GSZ5-22-6
  • GSZ5-37-6
ModelloAA1B1DHW1d
GSZ5-37-4H9007605207001553440150
GSZ5-37-49157505506601583480200
GSZ4-45-49157506006601591460200
GSZ2-55-410508506557081927510250
GSZ2-75-410508506557081927510250
GSZ2-75-4L10508507007391972730250
GSZ10150121810187648602455780250
GSZ5-22-69658004747201360350200
GSZ5-37-610478824308041421370200

La serie GSZ è una pompa di drenaggio per impieghi gravosi ad alta portata e portata in ghisa trifase sommergibile, azionata da un motore a 4 poli. Il design a spirale con scarico laterale consente un passaggio più fluido dei solidi aspirati. Il motore è raffreddato da una camicia d'acqua che assicura un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. La pompa incorpora porte di sicurezza della tenuta che impediscono alla pressione di pompaggio di essere applicata alla tenuta dell'albero.
