HS

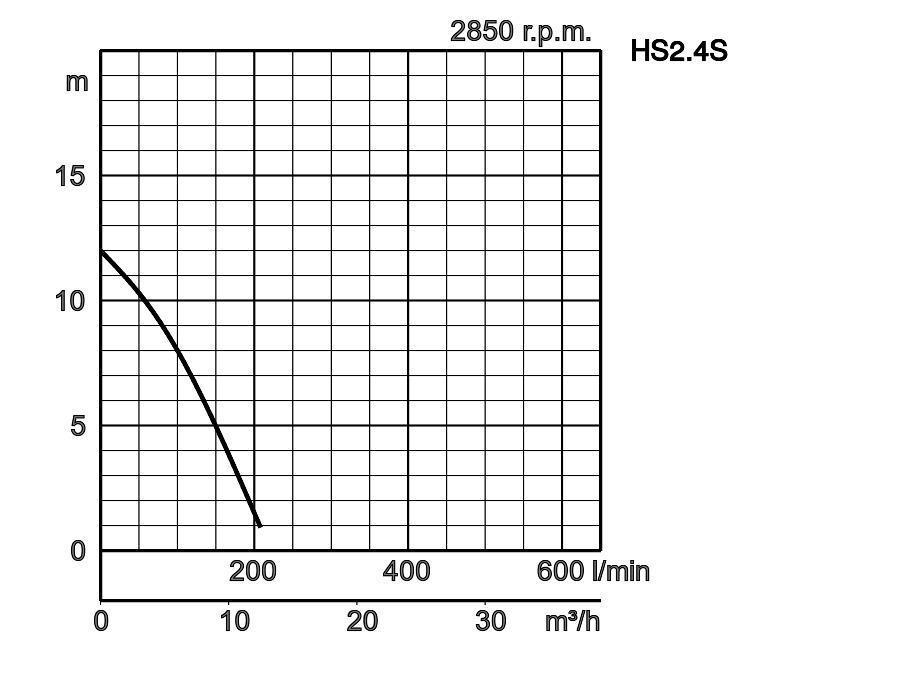

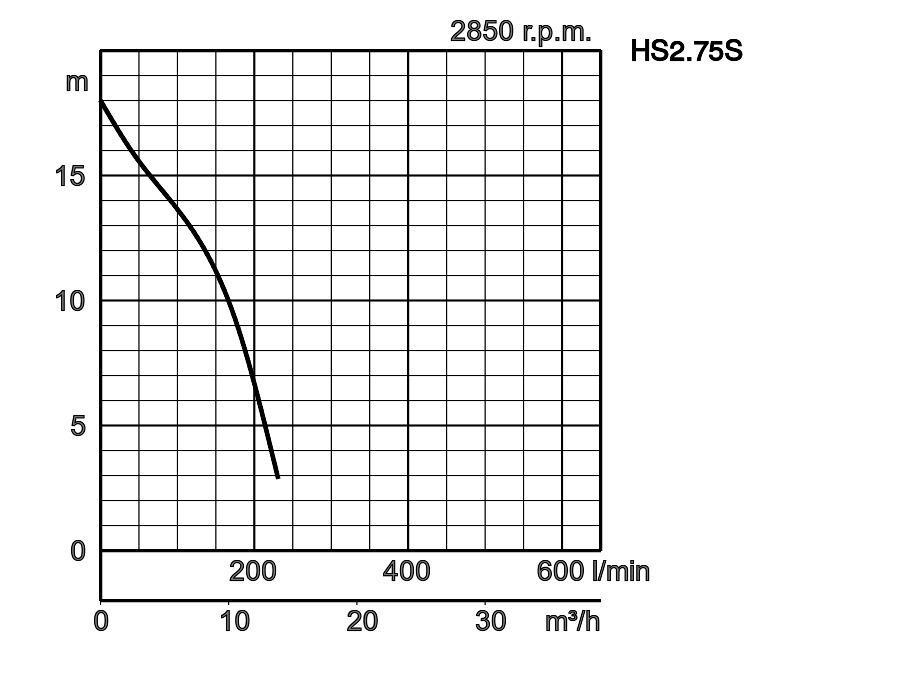

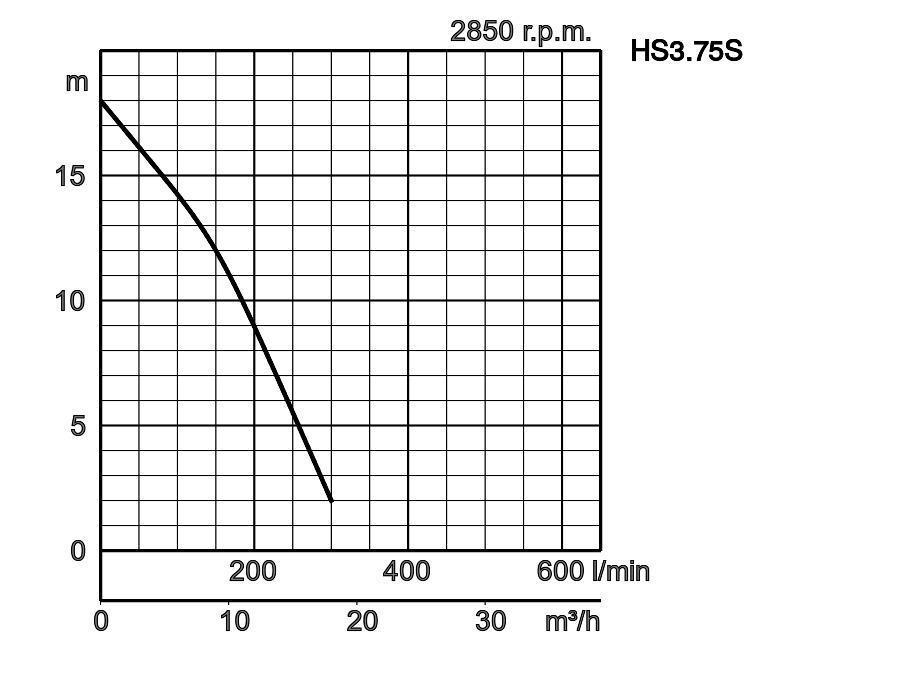

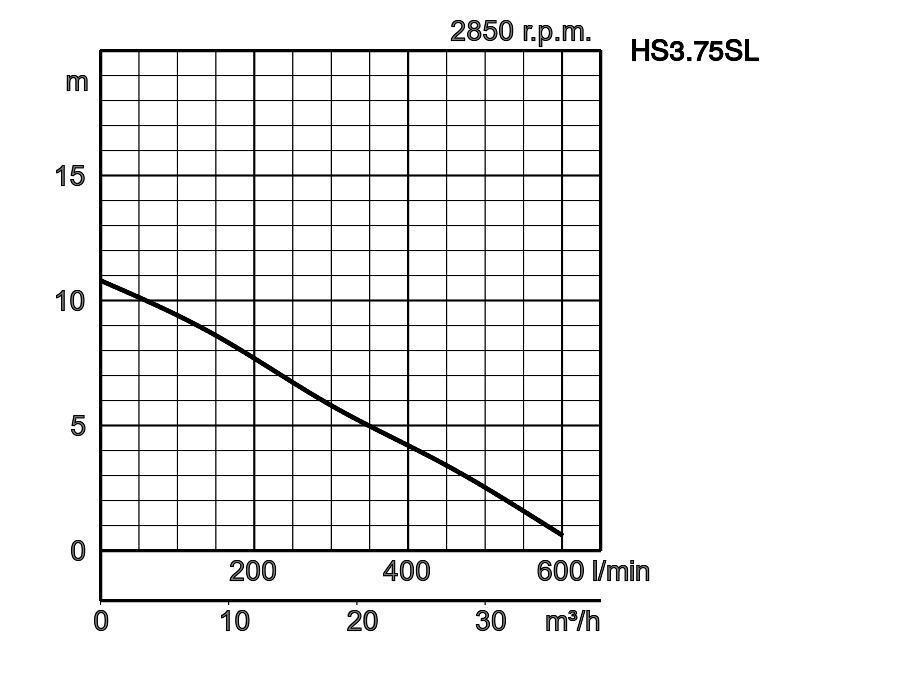

Curva di prestazione

O

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Massima sostanza secca %	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione
HS2.4S	1 print	50	Drenaggio	7	10	5-9	200	12	0,4	Monofase / 230V / 110V / 50Hz
HS2.75S	2 print	50	Drenaggio	7	10	5-9	230	18	0,75	Monofase / 230V / 110V / 50Hz
HS3.75S	3 print	80	Drenaggio	7	10	5-9	300	18	0,75	Monofase / 230V / 110V / 50Hz
HS3.75SL	4 print	80	Drenaggio	7	10	5-9	580	10.80	0,75	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	7
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	200
Prevalenza massima m	12
Potenza motore kW	0,4
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	7
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	230
Prevalenza massima m	18
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	7
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	300
Prevalenza massima m	18
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	7
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	580
Prevalenza massima m	10.80
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	50 - 80
Tipo di raccordo	Flangia filettata/Raccordo per tubo flessibile

Fluido di pompaggio

Tipo di fluido	Drenaggio
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	7
Massima sostanza secca %	10
Valore massimo del pH	5-9
Portata massima l/min	200 - 580
Prevalenza massima m	10.80 - 18

Pompa

Componenti

Girante	Girante Semi-Vortex
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Gomma uretanica
Rivestimento	Fusione di ghisa grigia EN-GJL-200
Corpo pompa	Alluminio pressofuso
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	0,4 - 0,75
Tipo di avviamento	condensatore
Tipo, Poli	Motore a induzione, 2 poli, IP68
Isolamento	Classe di isolamento E
Fase / Tensione	Monofase / 230V / 110V / 50Hz
giri al minuto	2723 - 2830
Protezione motore (integrata)	Interruttore termico circolare, Protettore in miniatura
Corrente nominale	2.60 - 4.80

Materiale

Telaio	Fusione di lega di alluminio
Albero	Acciaio inossidabile EN-X6Cr13
Cavo	Cavo H07RN8-F 3C*1,0mm²
Lunghezza del cavo	10 metri

Altri

Peso a secco Kg	11.30 - 21,6
Resistenza alla pressione	massimo 20m

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

HS2.4S
HS2.75S
HS3.75S

W1 : livello minimo aspirazione

HS3.75SL

Modello	A	A1	B	B1	D	H	W1	d
HS2.4S	240	207	158	84	185	358	90	50
HS2.75S	285	233	217	109	184	424	90	50
HS3.75S	285	233	217	109	184	424	90	80
HS3.75SL	317	233	217	141	184	454	120	80

Descrizione

La serie HS è una pompa di drenaggio portatile monofase sommergibile. Sebbene sia un'unità monofase, la pompa ha una durata equivalente a quella delle pompe di drenaggio trifase, poiché le parti soggette a usura sono realizzate in materiali resistenti all'abrasione. Il design a spirale con scarico laterale consente un passaggio più fluido dei solidi aspirati. L'agitatore montato sull'albero impedisce la formazione di "air lock" che tende a verificarsi nelle pompe a vortice o semi-vortice.

È disponibile un modello automatico con galleggiante pendente.

Accessori

Residual Conversion kit 049-TEG-01

Residual conversion kit

Conversione in pompa aspirante per pozzanghere (5 mm)

Oil Leakage Sensor TSS-TEG-08

TSS Seal Oil Sensor M8 (10m)

Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.

Float switch 106-TEG-10

Short Float for 1-phase pumps

Funzionamento automatico: attiva la pompa sommergibile quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.

Motor Protection Plugs 56103000tu

Motor Protecton Plug 230V w/z hand-automatic (on-off)

Specifiche

Controllo dell'amperaggio	3,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

interruttore: protezione OFF-ON (0-I) 3A 2 pressacavi M16, per l'uso di un interruttore a galleggiante esterno Protezione da sovraccarico: disconnette automaticamente il motore in caso di assorbimento di corrente eccessivo, prevenendo surriscaldamento e d
