KTV

KTV | 400V / 50Hz
Richiedi un'offerta

Pompe di drenaggio portatili, trifase e leggere, realizzate in lega di alluminio pressofuso, che offrono prestazioni eccezionali in condizioni operative difficili. La manutenzione non è complicata, con una semplice sostituzione delle parti, senza la necessità di utensili speciali.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 80
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 8.50
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 320 - 980
  • Prevalenza massima m: 15 - 35
  • Potenza motore kW: 0,75 - 5,5
  • Fase / Tensione: Trifase / 400V / 50Hz

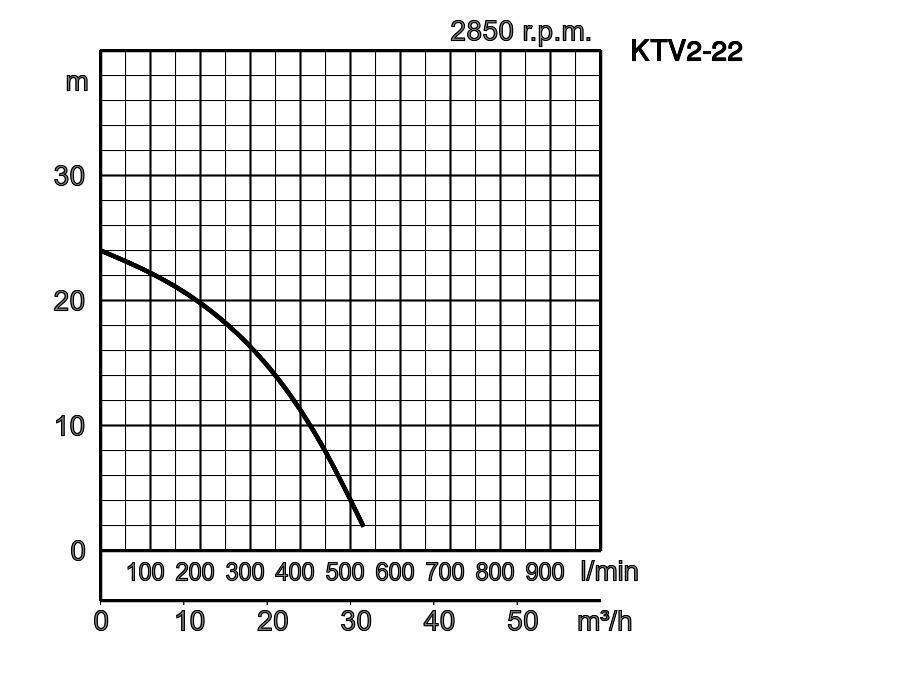

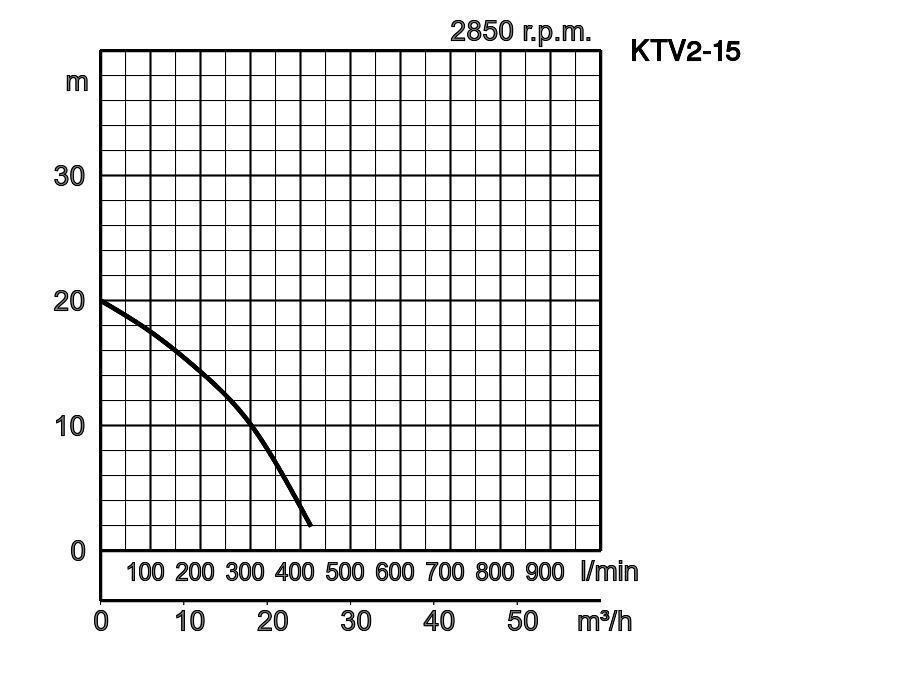

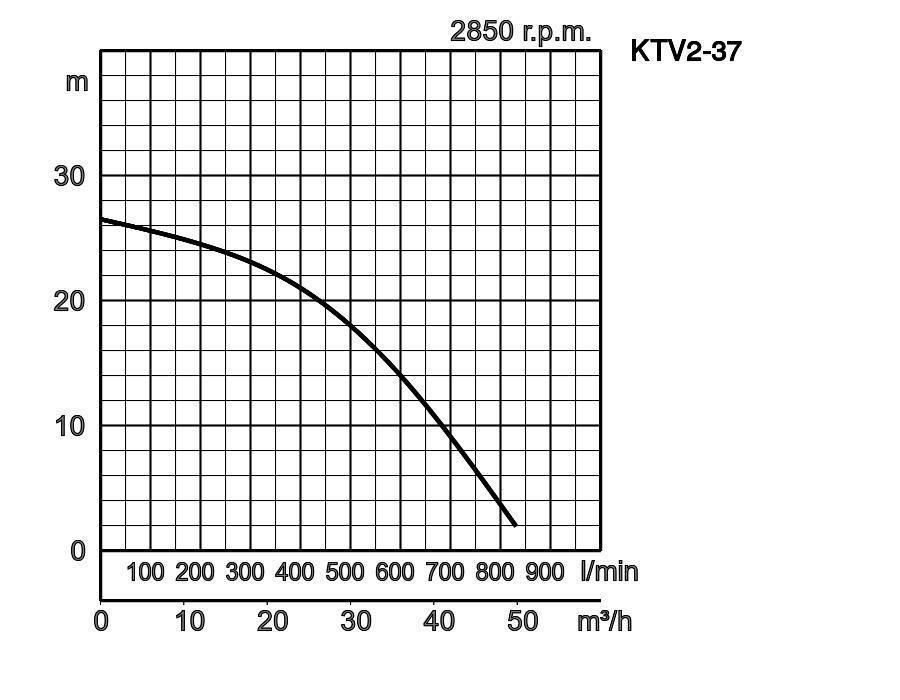

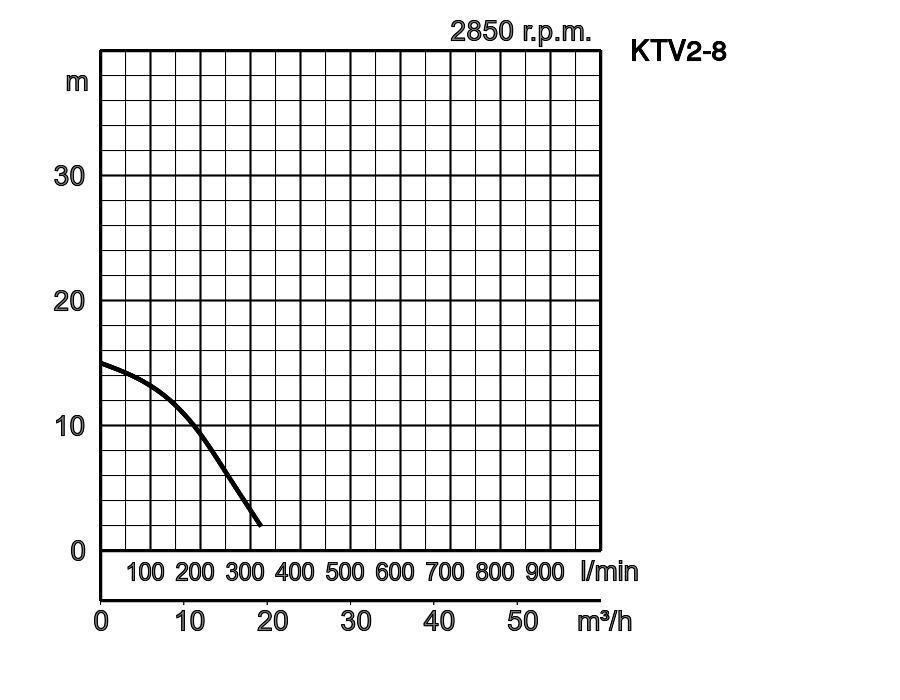

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KTV2.75
1
50 Drenaggio 8.50 10 5-9 320 15 0,75 Trifase / 400V / 50Hz
KTV2-15
2
50 Drenaggio 8.50 10 5-9 420 20 1,5 Trifase / 400V / 50Hz
KTV2-22
3
50 Drenaggio 8.50 10 5-9 520 24 2,2 Trifase / 400V / 50Hz
KTV2-37
4
80 Drenaggio 8.50 10 5-9 830 26.50 3,7 Trifase / 400V / 50Hz
KTV2-37H
5
50 Drenaggio 8.50 10 5-9 500 33.80 3,7 Trifase / 400V / 50Hz
KTV3-55
6
80 Drenaggio 8.50 10 5-9 980 35 5,5 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 320
Prevalenza massima m 15
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 420
Prevalenza massima m 20
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 520
Prevalenza massima m 24
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 830
Prevalenza massima m 26.50
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 500
Prevalenza massima m 33.80
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 980
Prevalenza massima m 35
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 80
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 320 - 980
Prevalenza massima m 15 - 35
Pompa
Componenti
Girante Girante Semi-Vortex
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa duttile EN-GJS-700-2, Gomma uretanica
Rivestimento Gomma sintetica
Corpo pompa Alluminio pressofuso
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 5,5
Tipo di avviamento diretto online
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento E
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2870 - 2875
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 2.20 - 11
Materiale
Telaio Fusione di lega di alluminio
Albero Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm²
Lunghezza del cavo 20m
Altri
Peso a secco Kg 12.50 - 47
Resistenza alla pressione massimo 20m, massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTV2-15
  • KTV2-22
W1 : livello minimo aspirazione
  • KTV2.75
W1 : livello minimo aspirazione
  • KTV2-37
  • KTV2-37H
  • KTV3-55
ModelloAA1BB1DHW1
KTV2.7520015535328120036965
KTV2-1524018739231024039680
KTV2-2224018741233024041680
KTV2-3728521151038728551090
KTV2-37H28521151038728551090
KTV3-5530022954542230054590

La serie KTV è una pompa di drenaggio portatile trifase sommergibile. Sebbene sia un'unità trifase, la pompa è progettata per pesare meno per la portabilità, ma può essere utilizzata per pompare liquidi che si trovano in normali lavori di costruzione e fondazione. Il design con scarico superiore e flusso laterale assicura un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. Il design sottile consente di posizionare la pompa in uno spazio ristretto.
