KTVE

KTVE | 400V / 50Hz
Richiedi un'offerta

La serie KTVE è una pompa di drenaggio portatile trifase leggera. Una sonda sensore è integrata nell'ingombro della base della pompa, avviando e arrestando automaticamente la pompa per evitare il funzionamento a secco.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 80
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 8.50
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 320 - 980
  • Prevalenza massima m: 15 - 35
  • Potenza motore kW: 0,75 - 5,5
  • Fase / Tensione: Trifase / 400V / 50Hz
Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione

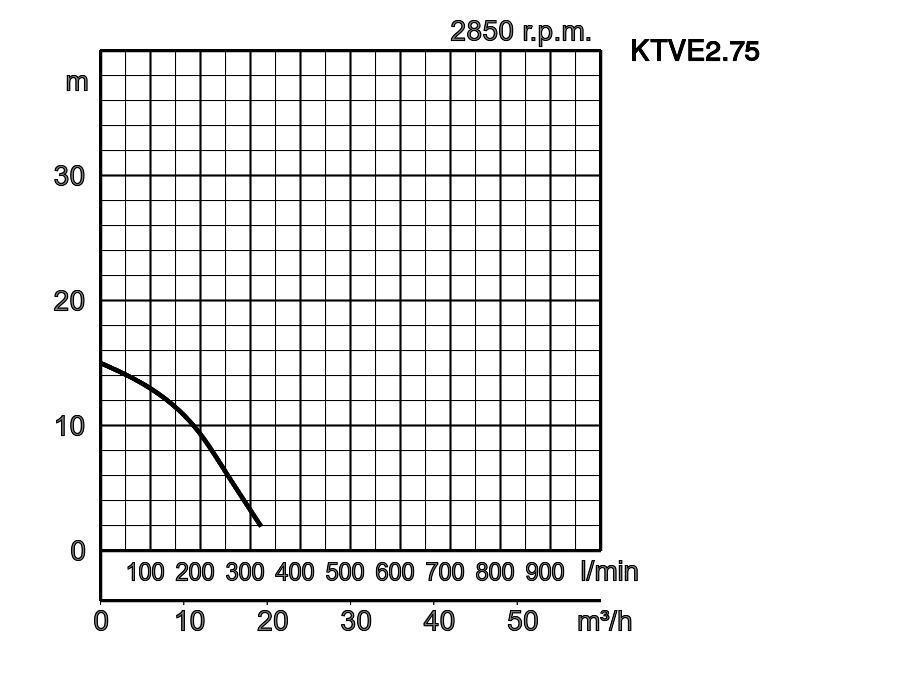

KTVE2.75
1
50 Drenaggio 8.50 10 5-9 320 15 0,75 Trifase / 400V / 50Hz

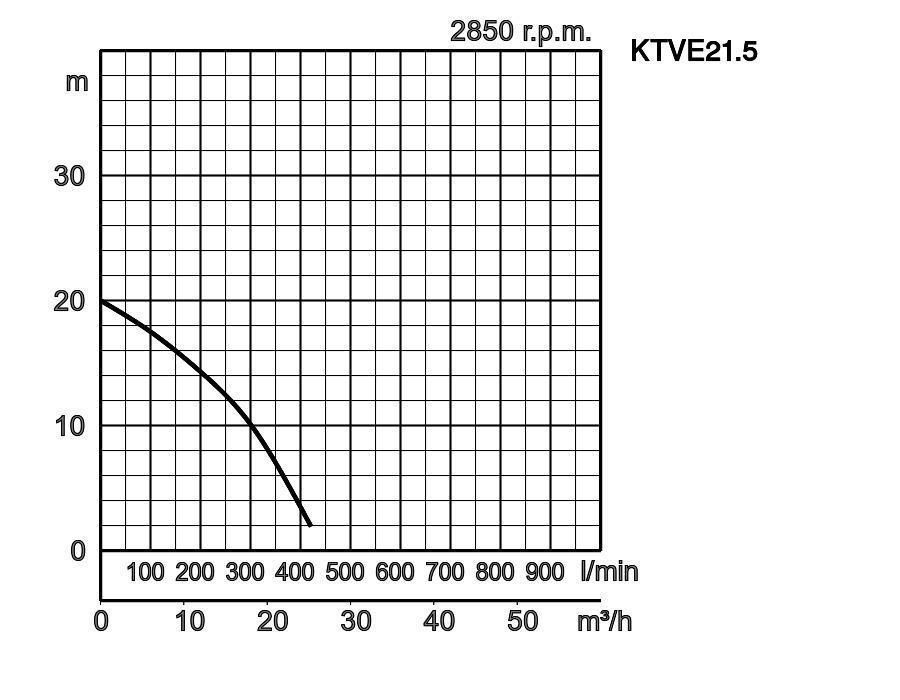

KTVE21.5
2
50 Drenaggio 8.50 10 5-9 420 20 1,5 Trifase / 400V / 50Hz

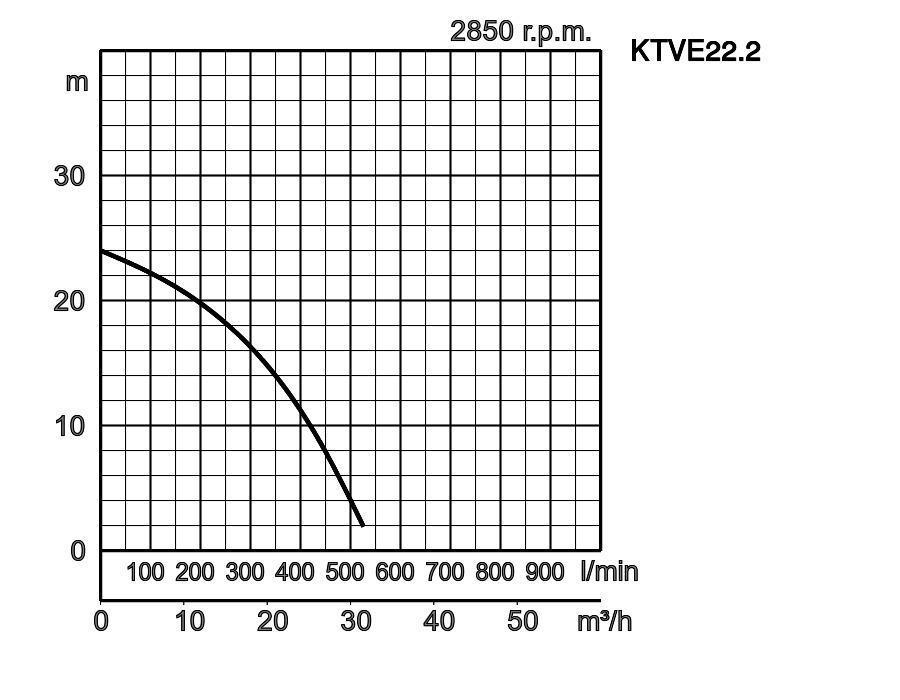

KTVE22.2
3
50 Drenaggio 8.50 10 5-9 525 24 2,2 Trifase / 400V / 50Hz

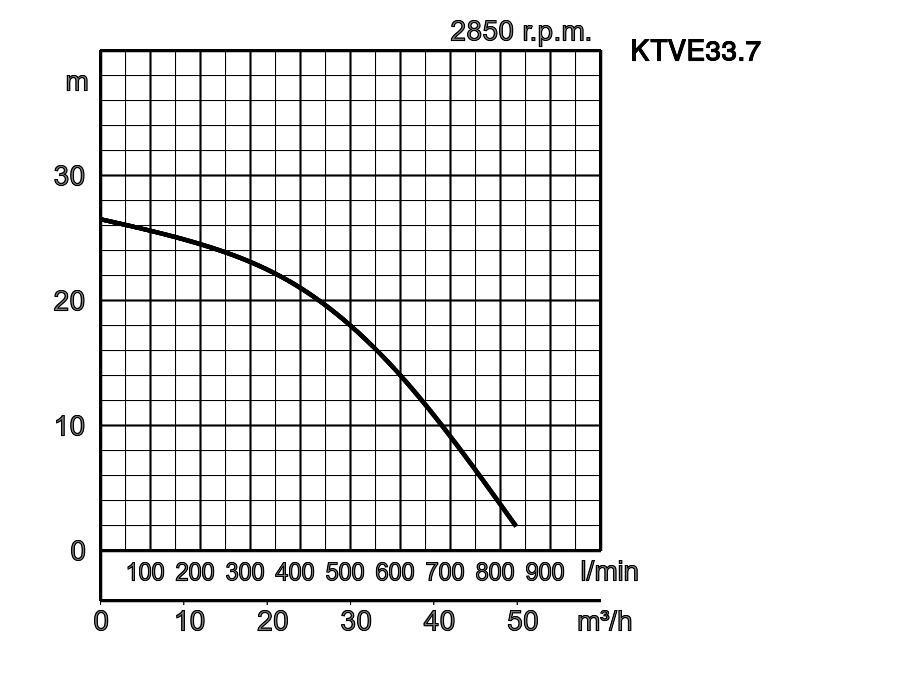

KTVE33.7
4
80 Drenaggio 8.50 10 5-9 830 26.50 3,7 Trifase / 400V / 50Hz

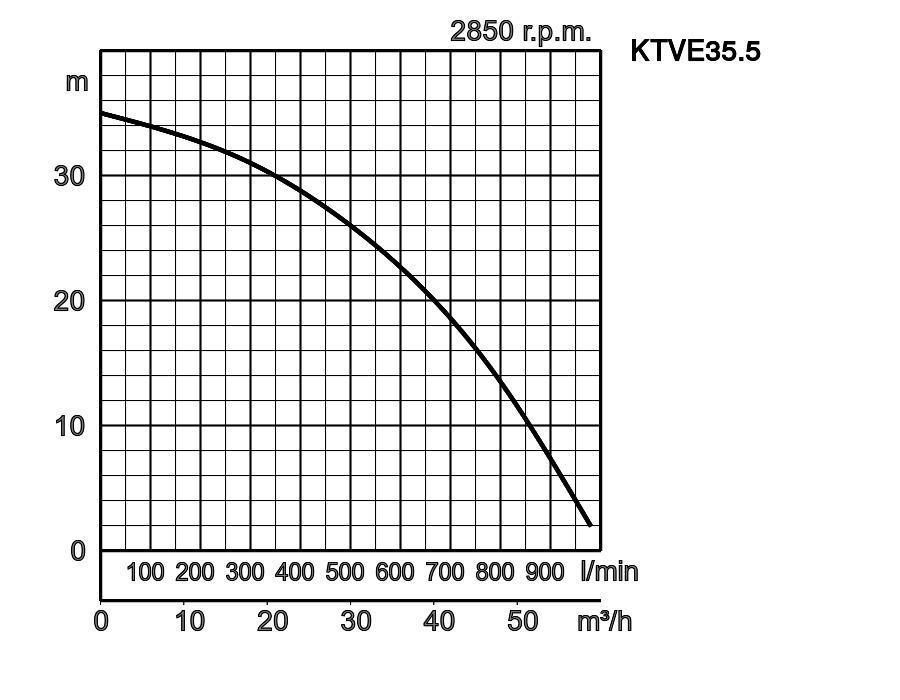

KTVE35.5
5
80 Drenaggio 8.50 10 5-9 980 35 5,5 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 320
Prevalenza massima m 15
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 420
Prevalenza massima m 20
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 525
Prevalenza massima m 24
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 830
Prevalenza massima m 26.50
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 980
Prevalenza massima m 35
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 80
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 320 - 980
Prevalenza massima m 15 - 35
Pompa
Componenti
Girante Girante Semi-Vortex
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Gomma uretanica, Fusione di ghisa duttile EN-GJS-700-2
Rivestimento Gomma sintetica
Corpo pompa Alluminio pressofuso
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 5,5
Tipo di avviamento diretto online
Suitable for VFD Yes
Suitable for Soft Starter Yes
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento E
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2783 - 2875
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 2.20 - 11
Materiale
Telaio Fusione di lega di alluminio
Albero Acciaio inossidabile EN-X30Cr13, Acciaio inossidabile EN-X6Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm²
Lunghezza del cavo 20 metri
Altri
Peso a secco Kg 13,3 - 52
Resistenza alla pressione massimo 20m, massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTVE21.5
  • KTVE22.2
  • KTVE33.7
W1 : livello minimo aspirazione
  • KTVE2.75
W1 : livello minimo aspirazione
  • KTVE35.5
ModelloAA1BB1DHW1
KTVE2.75200155401329200417234
KTVE21.5240187482400240486265
KTVE22.2240187482400240486265
KTVE33.7285211585462285585327
KTVE35.5-229620497300620357

La serie KTVE è una pompa di drenaggio portatile automatica trifase sommergibile. Un'innovativa unità relè a elettrodi integrata nella pompa avvia e arresta automaticamente la pompa per eliminare il funzionamento a secco. Questo meccanismo riduce notevolmente il consumo energetico e ne prolunga la durata. Sebbene la pompa sia un'unità trifase, il suo design leggero ne facilita il trasporto, ma può essere utilizzata per il pompaggio di liquidi tipici dei normali lavori di costruzione e fondazione. Il design con scarico dall'alto e flusso laterale garantisce un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. Il design sottile consente di installare la pompa in spazi ristretti.

Electrode Extension 090-126-15
Extension electrode for KTVE/KTZE (1pc)
Elettrodo di prolunga per KTVE/KTZE (1 pz)
Electrode Protection Cover 090-TEG-01
KTZE/KTVE electrode protection cover
Copertura di protezione per l'elettrodo per evitare danni all'elettrodo in caso di caduta della pompa.
Oil Leakage Sensor TSS-TEG-12
TSS Seal Oil Sensor M12 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547150253tu
Plug CEE 16A
Specifications
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547250253tu
Plug CEE 32 A
Specifications
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571501600tu
Plug with float connection CEE 16A
Specifications
Controllo dell'amperaggio 1,6A - 2,4A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572501600tu
Plug with float connection CEE 32A
Specifications
Controllo dell'amperaggio 1,6A - 2,4A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587150253
CEE MS PW Stecker 16/5 6h 1.6-2.5A DFK IP67
Specifications
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250253
CEE MS PW Stecker 32/5 6h 1.6-2.5A DFK IP67
Specifications
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Reinforced Wear Parts 020-TEG-01, 031-TEG-01, 058-TEG-03
Pump Casing, Wear Plate, Fixing Plate
Parti rinforzate per applicazioni pesanti
Pump Discharge 032-000-25
3" BS-threaded coupling
Scarico da 3" con attacco idoneo per attacco filettato
Pump Discharge 032-342-19
3" Hose Coupling
Scarico da 3" con attacco adatto per attacco tubo flessibile
Electrode Extension 090-126-15
Extension electrode for KTVE/KTZE (1pc)
Elettrodo di prolunga per KTVE/KTZE (1 pz)
Electrode Protection Cover 090-TEG-01
KTZE/KTVE electrode protection cover
Copertura di protezione per l'elettrodo per evitare danni all'elettrodo in caso di caduta della pompa.
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547150403tu
Plug CEE 16A
Specifications
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547250403tu
Plug CEE 32 A
Specifications
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Reinforced Wear Parts 020-TEG-01, 031-TEG-01, 058-TEG-03
Pump Casing, Wear Plate, Fixing Plate
Parti rinforzate per applicazioni pesanti
Pump Discharge 032-000-25
3" BS-threaded coupling
Scarico da 3" con attacco idoneo per attacco filettato
Pump Discharge 032-342-19
3" Hose Coupling
Scarico da 3" con attacco adatto per attacco tubo flessibile
Electrode Extension 090-126-15
Extension electrode for KTVE/KTZE (1pc)
Elettrodo di prolunga per KTVE/KTZE (1 pz)
Electrode Protection Cover 090-TEG-01
KTZE/KTVE electrode protection cover
Copertura di protezione per l'elettrodo per evitare danni all'elettrodo in caso di caduta della pompa.
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547150633tu
Plug CEE 16A
Specifications
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547250633tu
Plug CEE 32 A
Specifications
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571502400tu
Plug with float connection CEE 16A
Specifications
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5571506000tu
Plug with float connection CEE 16A
Specifications
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572502400tu
Plug with float connection CEE 32A
Specifications
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572506000tu
Plug with float connection CEE 32A
Specifications
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587150403
CEE MS PW Stecker 16/5 6h 2.5-4.0A DFK IP67
Specifications
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specifications
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250403
CEE MS PW Stecker 32/5 6h 2.5-4.0A DFK IP67
Specifications
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specifications
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Reinforced Wear Parts 020-TEG-02, 031-TEG-02, 058-TEG-02
Pump Casing, Wear Plate, Fixing Plate
Parti rinforzate per applicazioni pesanti
Pump Discharge 032-127-29
4" Hose Coupling
Scarico da 4" con attacco adatto per attacco tubo flessibile
Pump Discharge 032-436-11
2" BS-threaded coupling
Scarico da 2" con attacco idoneo per attacco filettato
Electrode Extension 090-126-15
Extension electrode for KTVE/KTZE (1pc)
Elettrodo di prolunga per KTVE/KTZE (1 pz)
Electrode Protection Cover 090-TEG-01
KTZE/KTVE electrode protection cover
Copertura di protezione per l'elettrodo per evitare danni all'elettrodo in caso di caduta della pompa.
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547151003tu
Plug CEE 16A
Specifications
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547251003tu
Plug CEE 32 A
Specifications
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571510000tu
Plug with float connection CEE 16A
Specifications
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572510000tu
Plug with float connection CEE 32A
Specifications
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Specifications
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Specifications
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Reinforced Wear Parts 020-TEG-03, 031-TEG-03, 058-TEG-02
Pump Casing, Wear Plate, Fixing Plate
Parti rinforzate per applicazioni pesanti
Pump Discharge 032-127-29
4" Hose Coupling
Scarico da 4" con attacco adatto per attacco tubo flessibile
Pump Discharge 032-438-13
4" BS-threaded coupling
Scarico da 4" con attacco idoneo per attacco filettato
Electrode Extension 090-126-15
Extension electrode for KTVE/KTZE (1pc)
Elettrodo di prolunga per KTVE/KTZE (1 pz)
Electrode Protection Cover 090-TEG-01
KTZE/KTVE electrode protection cover
Copertura di protezione per l'elettrodo per evitare danni all'elettrodo in caso di caduta della pompa.
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547151603tu
Plug CEE 16A
Specifications
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547251603tu
Plug CEE 32 A
Specifications
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specifications
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specifications
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
