Pompe di drenaggio trifase, costruite in ghisa grigia di alta qualità, con prestazioni brillanti in condizioni operative difficili. La manutenzione è semplice, la sostituzione delle parti è semplice, senza bisogno di utensili speciali o di un'officina.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 150
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 8.50 - 20
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 430 - 4000
  • Prevalenza massima m: 14.40 - 71
  • Potenza motore kW: 1,5 - 22,0
  • Fase / Tensione: Trifase / 400V / 50Hz

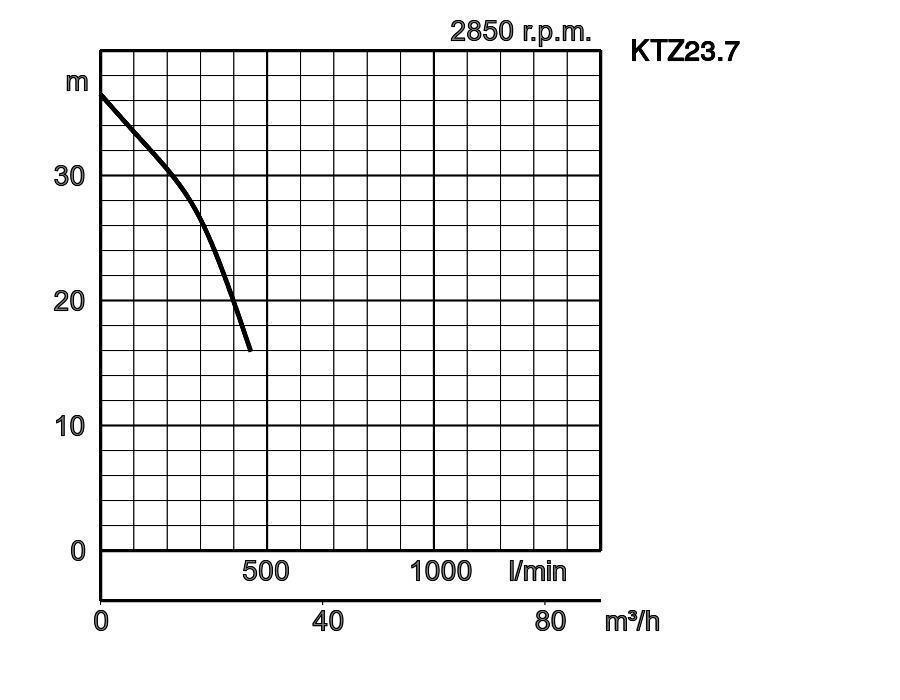

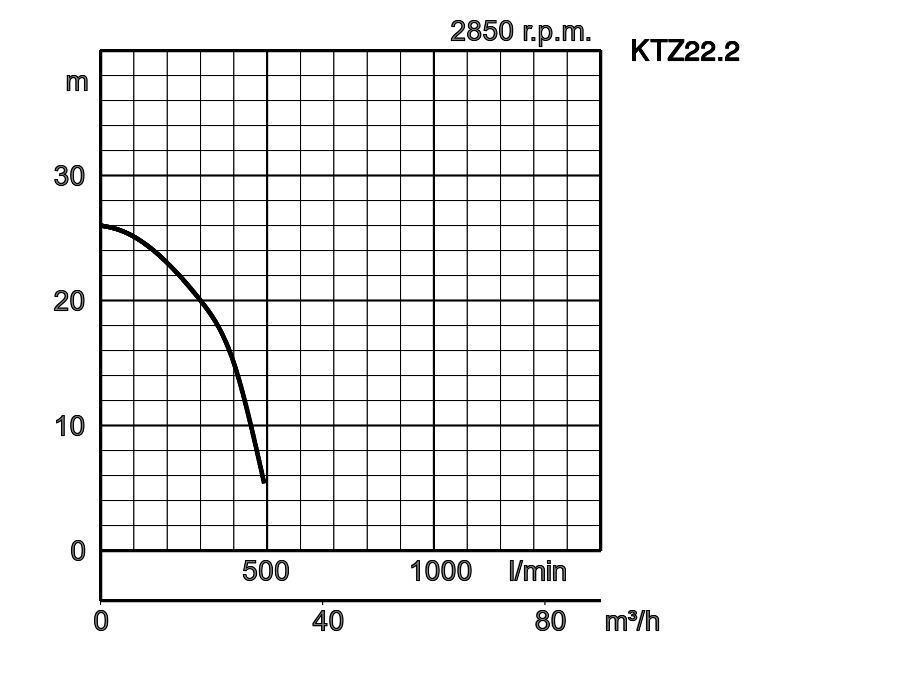

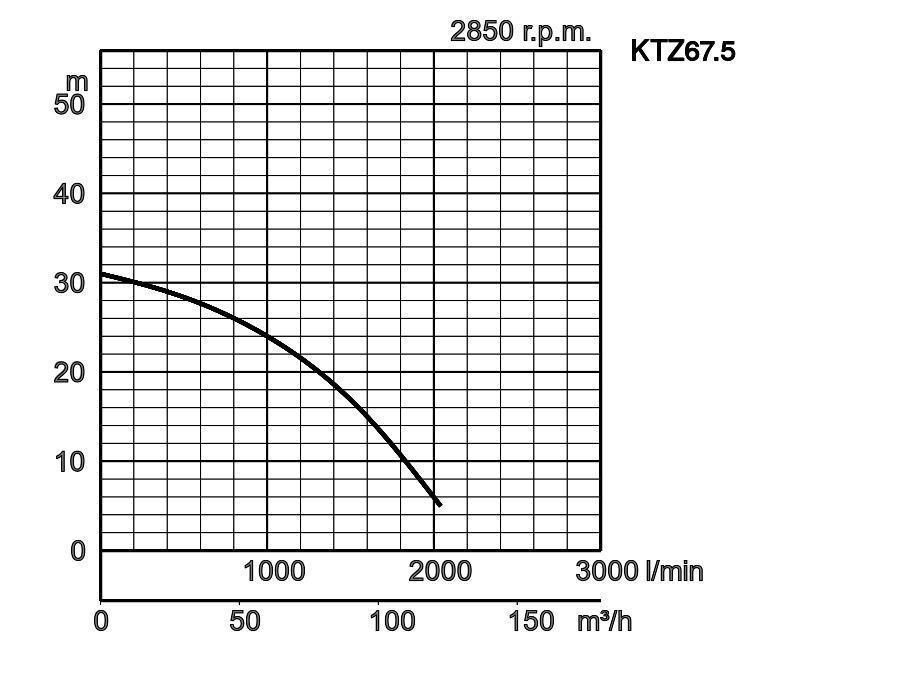

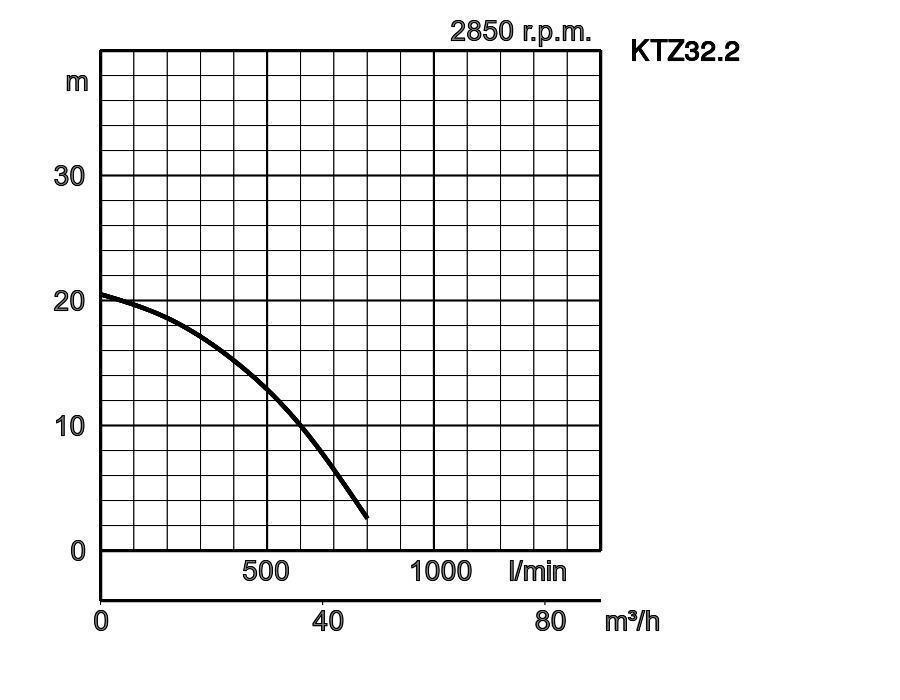

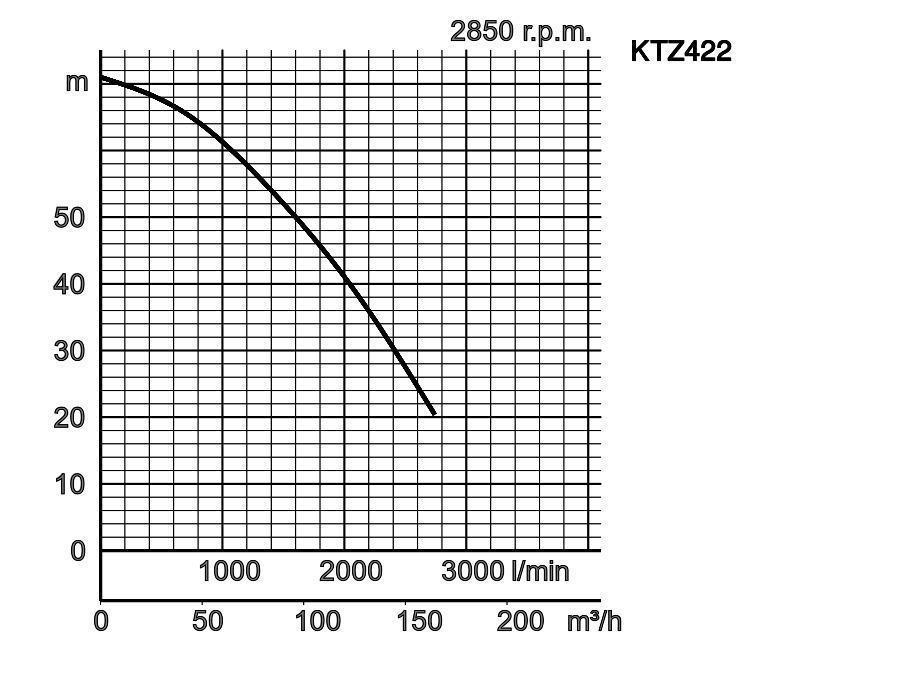

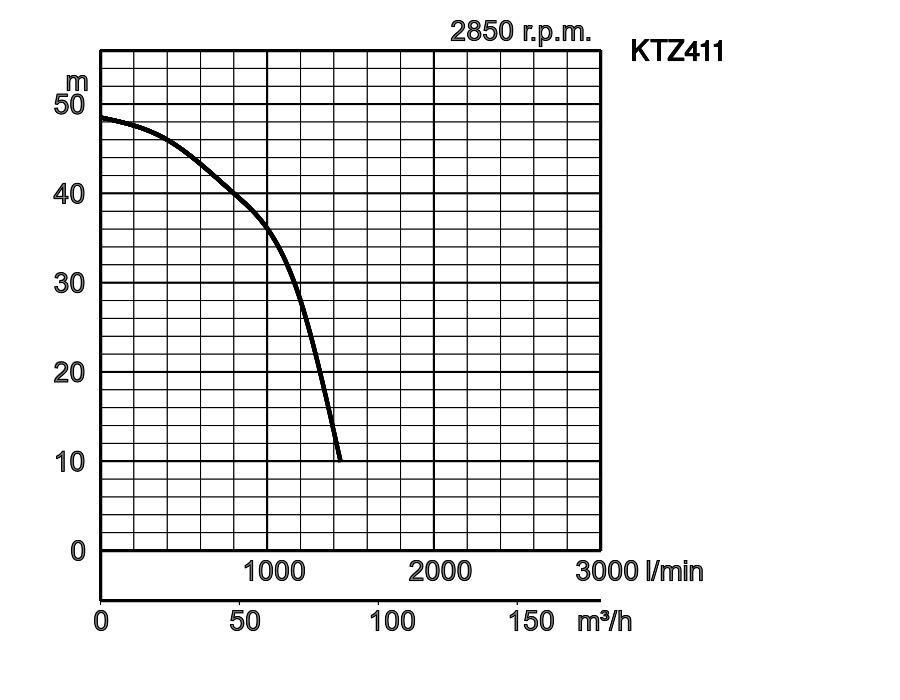

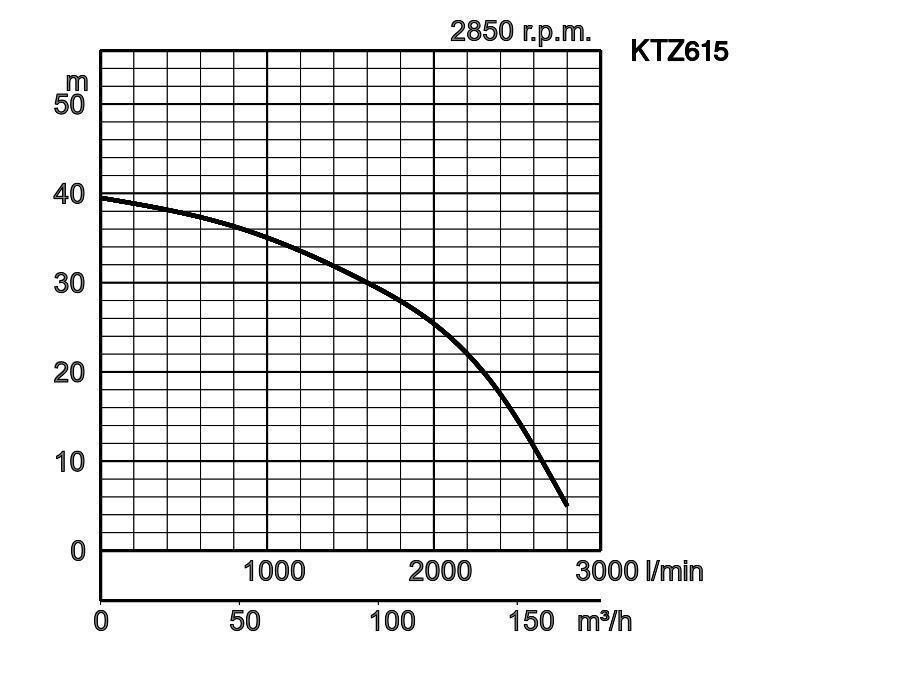

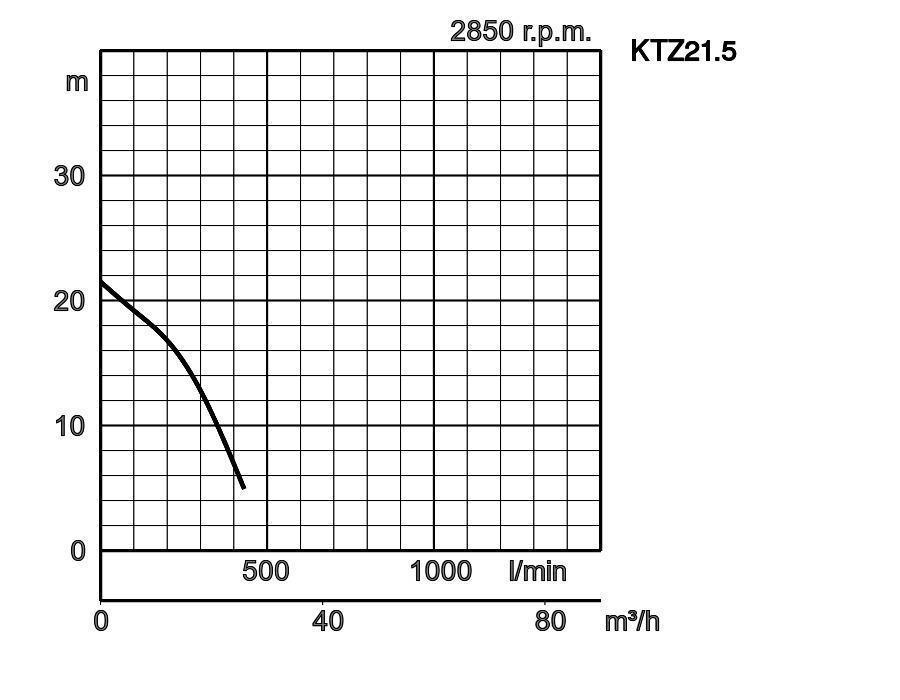

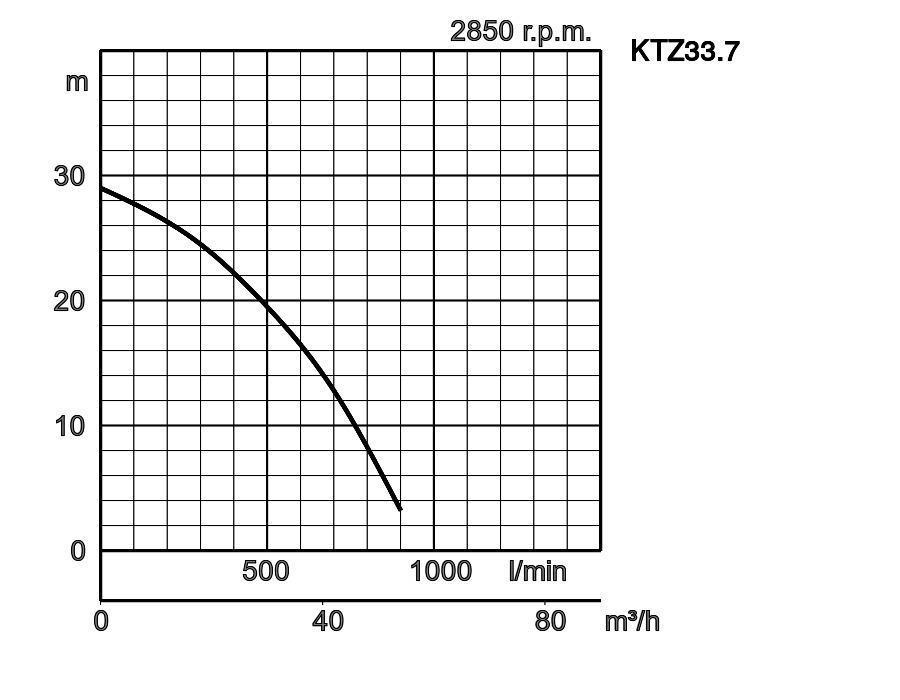

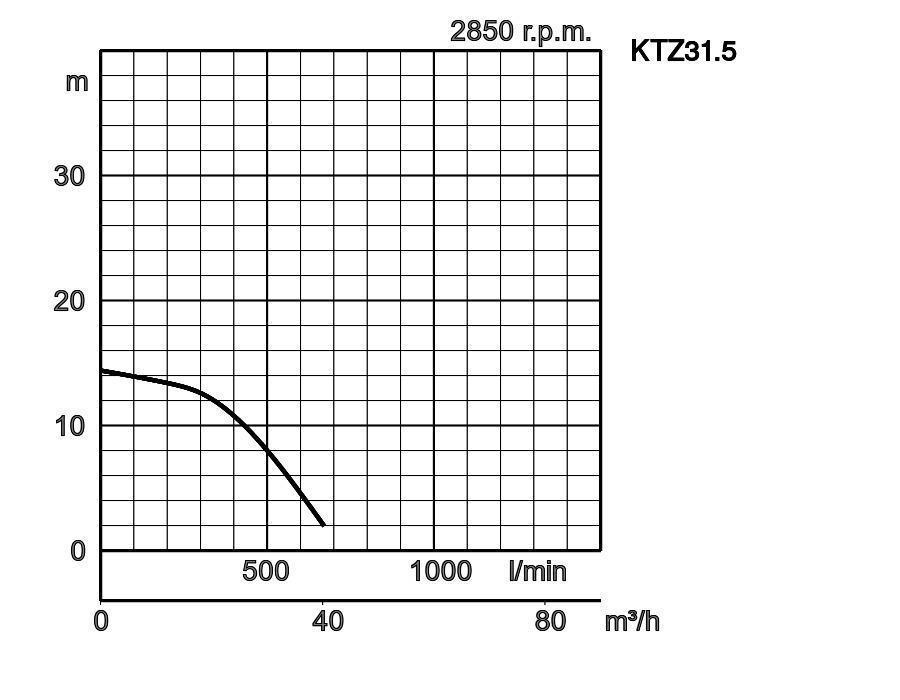

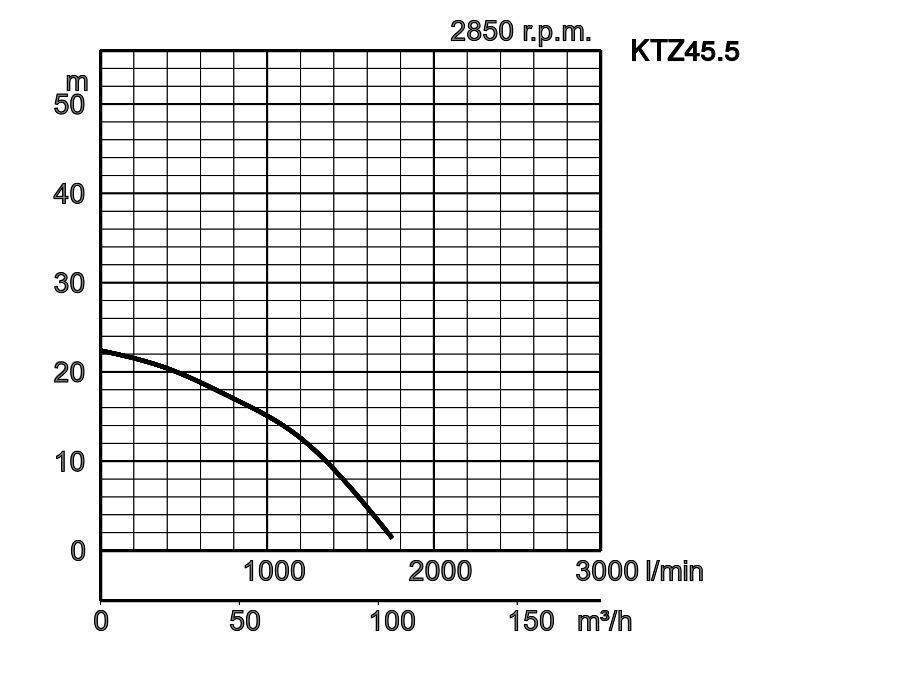

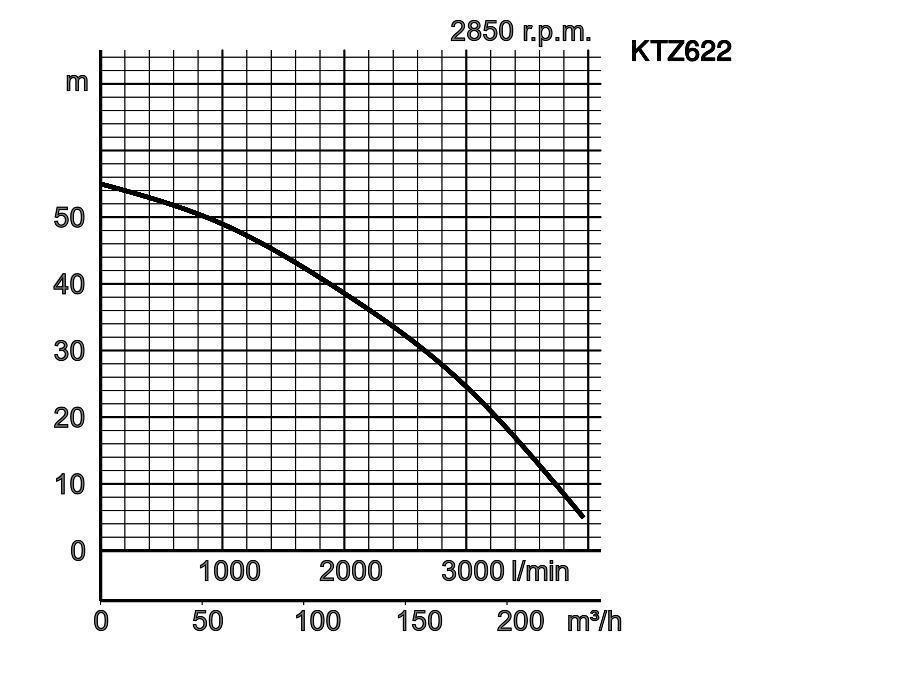

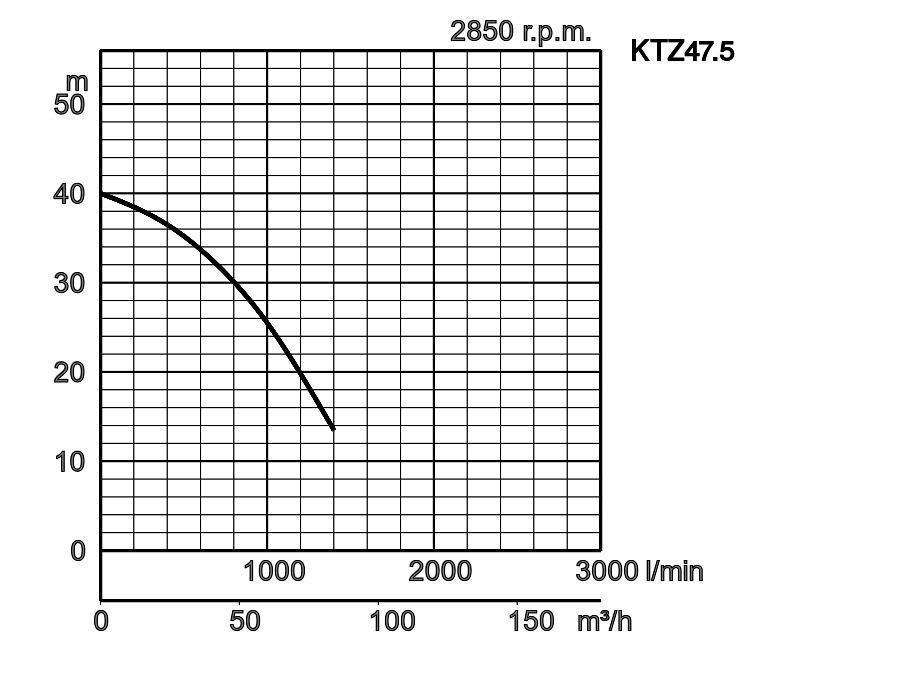

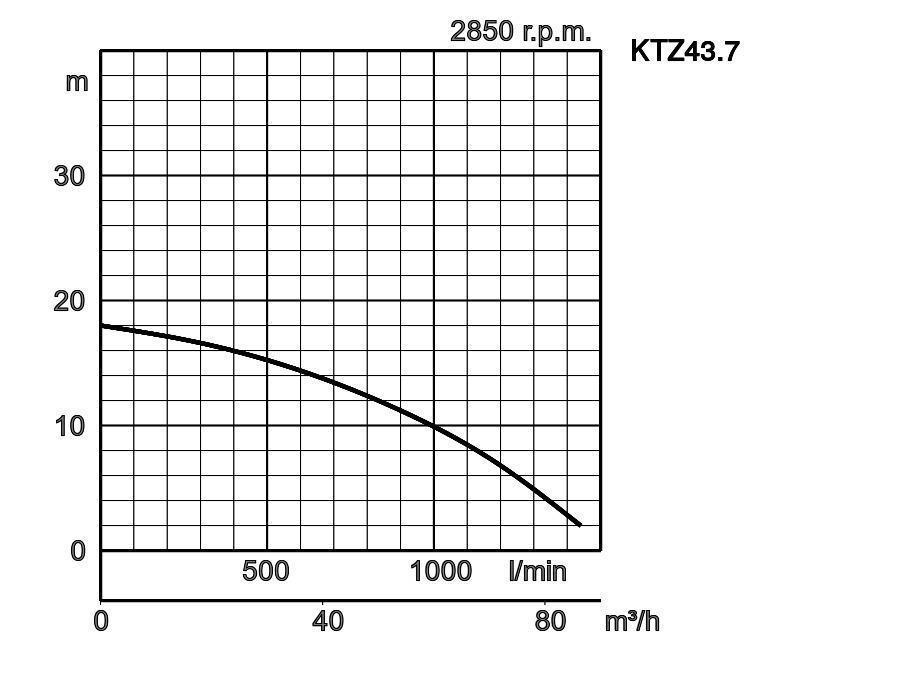

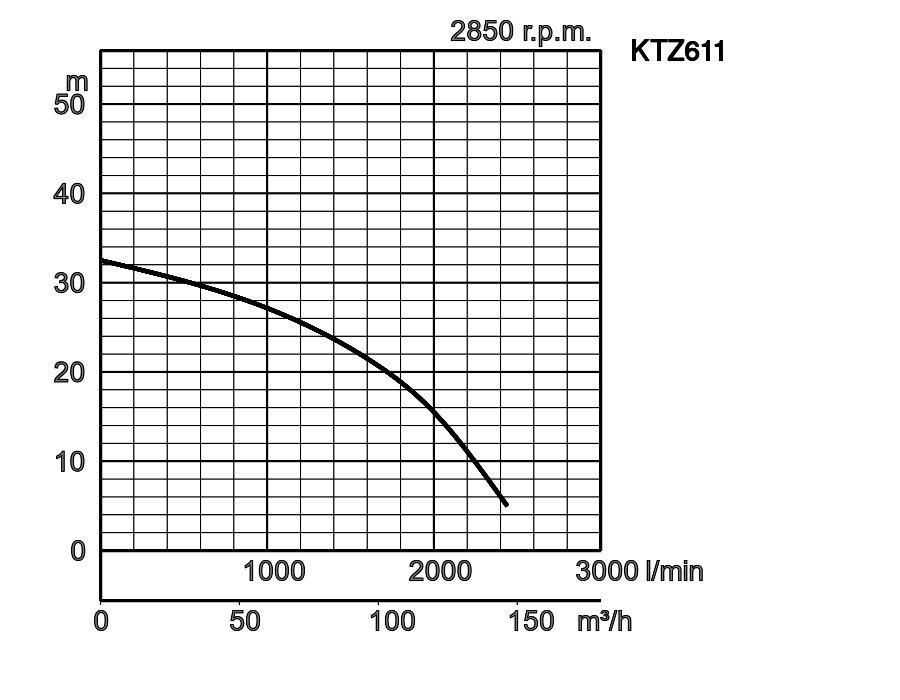

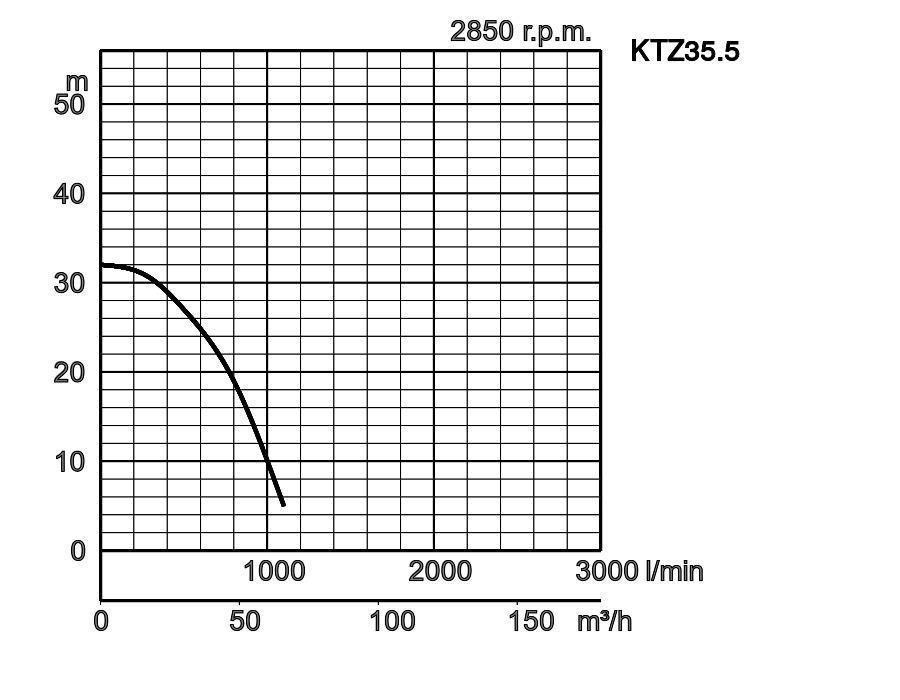

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KTZ21.5
1
50 Drenaggio 8.50 10 5-9 430 21.5 1,5 Trifase / 400V / 50Hz
KTZ31.5
2
80 Drenaggio 8.50 10 5-9 670 14.40 1,5 Trifase / 400V / 50Hz
KTZ22.2
3
50 Drenaggio 8.50 10 5-9 500 26 2,2 Trifase / 400V / 50Hz
KTZ32.2
4
80 Drenaggio 8.50 10 5-9 800 20.40 2,2 Trifase / 400V / 50Hz
KTZ23.7
5
50 Drenaggio 8.50 10 5-9 450 36.50 3,7 Trifase / 400V / 50Hz
KTZ33.7
6
80 Drenaggio 8.50 10 5-9 900 29 3,7 Trifase / 400V / 50Hz
KTZ43.7
7
100 Drenaggio 8.50 10 5-9 1440 18 3,7 Trifase / 400V / 50Hz
KTZ35.5
8
80 Drenaggio 8.50 10 5-9 1100 32 5,5 Trifase / 400V / 50Hz
KTZ45.5
9
100 Drenaggio 8.50 10 5-9 1740 22.50 5,5 Trifase / 400V / 50Hz
KTZ47.5
10
100 Drenaggio 12 10 5-9 1400 40 7,5 Trifase / 400V / 50Hz
KTZ67.5
11
150 Drenaggio 20 10 5-9 2030 31 7,5 Trifase / 400V / 50Hz
KTZ411
12
100 Drenaggio 12 10 5-9 1440 48.50 11,0 Trifase / 400V / 50Hz
KTZ611
13
150 Drenaggio 20 10 5-9 2440 32.50 11,0 Trifase / 400V / 50Hz
KTZ415
14
100 Drenaggio 12 10 5-9 1980 55 15,0 Trifase / 400V / 50Hz
KTZ615
15
150 Drenaggio 20 10 5-9 2800 39.50 15,0 Trifase / 400V / 50Hz
KTZ422
16
100 Drenaggio 8.50 10 5-9 2750 71 22,0 Trifase / 400V / 50Hz
KTZ622
17
150 Drenaggio 12 10 5-9 4000 55 22,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 430
Prevalenza massima m 21.5
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 670
Prevalenza massima m 14.40
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 500
Prevalenza massima m 26
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 800
Prevalenza massima m 20.40
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 450
Prevalenza massima m 36.50
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 900
Prevalenza massima m 29
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1440
Prevalenza massima m 18
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1100
Prevalenza massima m 32
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1740
Prevalenza massima m 22.50
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 12
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1400
Prevalenza massima m 40
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 20
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 2030
Prevalenza massima m 31
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 12
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1440
Prevalenza massima m 48.50
Potenza motore kW 11,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 20
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 2440
Prevalenza massima m 32.50
Potenza motore kW 11,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 12
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1980
Prevalenza massima m 55
Potenza motore kW 15,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 20
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 2800
Prevalenza massima m 39.50
Potenza motore kW 15,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 2750
Prevalenza massima m 71
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Drenaggio
Max. passaggio solidi mm 12
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 4000
Prevalenza massima m 55
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 150
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 8.50 - 20
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 430 - 4000
Prevalenza massima m 14.40 - 71
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa sferoidale EN-GJS-500-7
Corpo pompa Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 1,5 - 22,0
Tipo di avviamento diretto online
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2883 - 2945
Protezione motore (integrata) Interruttore termico circolare, Protettore in miniatura
Corrente nominale 3.60 - 37.60
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13

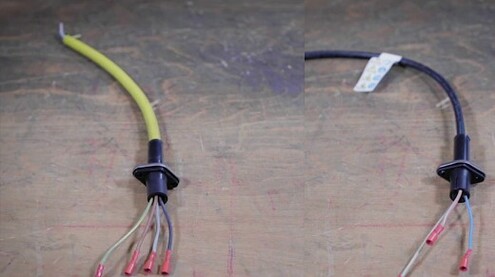

Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm², NSSHÖU 4C*4.0mm², NSSHÖU 4C*6.0mm², NSSHÖU 4C*10mm² + 2*1,5ST
Lunghezza del cavo 20m
Altri
Peso a secco Kg 34 - 295
Resistenza alla pressione massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTZ21.5
  • KTZ31.5
  • KTZ22.2
  • KTZ32.2
  • KTZ23.7
  • KTZ33.7
  • KTZ43.7
  • KTZ35.5
  • KTZ45.5
  • KTZ47.5
  • KTZ67.5
  • KTZ411
  • KTZ611
  • KTZ415
  • KTZ615
  • KTZ422
  • KTZ622
ModelloAA1BDHW1
KTZ21.5235173529216648120
KTZ31.5235173529216648120
KTZ22.2235173549216668120
KTZ32.2235173549216668120
KTZ23.7283213667252637150
KTZ33.7283213677252637150
KTZ43.7283213687252637150
KTZ35.5363306721258688150
KTZ45.5379306731258688150
KTZ47.5330245812314697190
KTZ67.5361285874314697190
KTZ411374260864350740190
KTZ611374260884350740190
KTZ415428374864350740190
KTZ615457374884350740190
KTZ42252848512004131123330
KTZ62255848512204131123330
