KTZE

KTZE | 400V / 50Hz
Richiedi un'offerta

La serie KTZE è una pompa di drenaggio trifase in ghisa per impieghi gravosi. Un'innovativa unità relè di tipo elettrodo integrata nella pompa avvia e arresta automaticamente la pompa per eliminare il funzionamento a secco.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 100
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 8.50
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 430 - 1440
  • Prevalenza massima m: 14.40 - 36.50
  • Potenza motore kW: 1,5 - 3,7
  • Fase / Tensione: Trifase / 400V / 50Hz

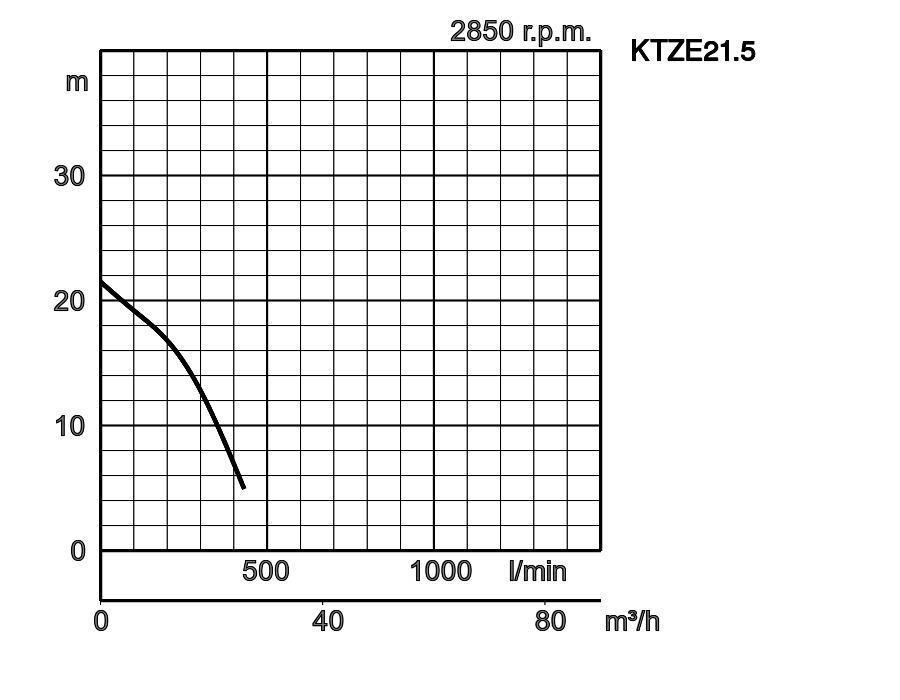

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KTZE21.5
1
50 Drenaggio 8.50 10 5-9 430 21.50 1,5 Trifase / 400V / 50Hz
KTZE31.5
2
80 Drenaggio 8.50 10 5-9 670 14.40 1,5 Trifase / 400V / 50Hz
KTZE22.2
3
50 Drenaggio 8.50 10 5-9 500 26 2,2 Trifase / 400V / 50Hz
KTZE32.2
4
80 Drenaggio 8.50 10 5-9 800 20.40 2,2 Trifase / 400V / 50Hz
KTZE23.7
5
50 Drenaggio 8.50 10 5-9 450 36.50 3,7 Trifase / 400V / 50Hz
KTZE33.7
6
80 Drenaggio 8.50 10 5-9 900 29 3,7 Trifase / 400V / 50Hz
KTZE43.7
7
100 Drenaggio 8.50 10 5-9 1440 18 3,7 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 430
Prevalenza massima m 21.50
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 670
Prevalenza massima m 14.40
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 500
Prevalenza massima m 26
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 800
Prevalenza massima m 20.40
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 450
Prevalenza massima m 36.50
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 900
Prevalenza massima m 29
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 1440
Prevalenza massima m 18
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 100
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 430 - 1440
Prevalenza massima m 14.40 - 36.50
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa sferoidale EN-GJS-500-7
Corpo pompa Fusione di ghisa grigia EN-GJL-150
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 1,5 - 3,7
Tipo di avviamento diretto online
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2883 - 2889
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 3.60 - 8
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm²
Lunghezza del cavo 20m
Altri
Peso a secco Kg 39 - 71
Resistenza alla pressione massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTZE21.5
  • KTZE31.5
  • KTZE22.2
  • KTZE32.2
  • KTZE23.7
  • KTZE33.7
  • KTZE43.7
ModelloAA1BDHW1
KTZE21.5261235609216728345
KTZE31.5268235609216728345
KTZE22.2261235629216748355
KTZE32.2268235629216748355
KTZE23.7338283747252717435
KTZE33.7353283757252717435
KTZE43.7368283767252717435

La serie KTZE è una pompa di drenaggio per impieghi gravosi automatica trifase in ghisa ad alta prevalenza. Un'innovativa unità relè di tipo elettrodo integrata nella pompa avvia e arresta automaticamente la pompa per eliminare il funzionamento a secco. Questo meccanismo riduce notevolmente il consumo di energia e prolunga la durata operativa. Il corpo in ghisa con girante in ghisa ad alto tenore di cromo consente di resistere alle condizioni difficili tipiche delle applicazioni edilizie, di aggregati e minerarie. Il design a scarico superiore e flusso laterale assicura un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. Il design sottile consente di posizionare la pompa in uno spazio ristretto. La direzione di scarico è selezionabile tra verticale e inclinata, il che impedisce la piegatura o la curvatura del tubo di scarico.
