LB Lightweight Submersible Drainage Pump

Curva di prestazione

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Massima sostanza secca %	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione
LB-480	1 print	50	Drenaggio	6	10	5-9	225	11	0,48	Monofase / 230V / 110V / 50Hz
LB-480A		50	Drenaggio	6	10	5-9	225	11	0,48	Monofase / 230V / 110V / 50Hz
LB-800	2 print	50	Drenaggio	6	10	5-9	310	15	0,75	Monofase / 230V / 110V / 50Hz
LB-800A		50	Drenaggio	6	10	5-9	310	15	0,75	Monofase / 230V / 110V / 50Hz
LB-1500	3 print	50	Drenaggio	6	10	5-9	420	17.50	1,5	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	225
Prevalenza massima m	11
Potenza motore kW	0,48
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	225
Prevalenza massima m	11
Potenza motore kW	0,48
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	310
Prevalenza massima m	15
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	310
Prevalenza massima m	15
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9

Portata massima l/min	420
Prevalenza massima m	17.50
Potenza motore kW	1,5
Fase / Tensione	Monofase / 230V / 110V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	50
Tipo di raccordo	Flangia filettata/Raccordo per tubo flessibile

Fluido di pompaggio

Tipo di fluido	Drenaggio
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	6
Massima sostanza secca %	10
Valore massimo del pH	5-9
Portata massima l/min	225 - 420
Prevalenza massima m	11 - 17.50

Pompa

Componenti

Girante	Girante Semi-Vortex
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Gomma uretanica, Fusione di ghisa al cromo
Rivestimento	Gomma etilene propilene
Piastra di aspirazione	Lamiera d'acciaio + gomma uretanica
Corpo pompa	Acciaio
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	0,48 - 1,5
Tipo di avviamento	condensatore
Tipo, Poli	Motore a induzione, 2 poli, IP68
Isolamento	Classe di isolamento B, Classe di isolamento E
Fase / Tensione	Monofase / 230V / 110V / 50Hz
giri al minuto	2610 - 2900
Protezione motore (integrata)	Interruttore termico circolare, Protettore in miniatura
Corrente nominale	2,90 - 15.40

Materiale

Telaio	Fusione di lega di alluminio
Albero	Acciaio inossidabile EN-X6Cr13
Cavo	Cavo H07RN8-F 3C1,0mm², Cavo H07RN8-F 3C2,5mm²
Lunghezza del cavo	10 metri, 20 metri

Altri

Peso a secco Kg	10.40 - 33
Resistenza alla pressione	massimo 20m, massimo 50m

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

LB-480
LB-480A
LB-800
LB-800A
LB-1500

Modello	A	A1	B	D	D1	H	W1	d
LB-480	187	161	353	231	-	228	50	50
LB-480A	187	161	353	231	223	228	115	50
LB-800	187	160	408	230	-	283	50	50
LB-800A	187	160	408	230	223	283	170	50
LB-1500	187	122	600	-	-	518	80	50

Descrizione

La serie LB è una pompa di drenaggio sommergibile monofase portatile. Pur essendo monofase, la pompa offre una durata equivalente a quella delle pompe di drenaggio trifase, grazie ai componenti soggetti ad usura realizzati con materiali resistenti all'abrasione. Il design con scarico superiore e flusso passante garantisce la massima efficienza di raffreddamento del motore, consentendo il funzionamento continuo anche con bassi livelli d'acqua e un'ampia capacità di funzionamento a secco. Ogni modello LB ha un design compatto che permette l'installazione in tubi da 8 pollici (circa 20 cm). La direzione di scarico è selezionabile tra verticale e inclinata, evitando così piegature o deformazioni del tubo di scarico.

*Ad eccezione del modello LB-1500.

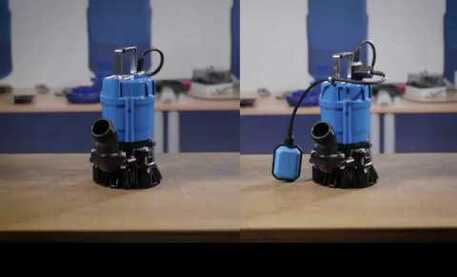

Per i modelli LB-480 e LB-800 è disponibile la versione automatica con galleggiante o sensore a elettrodo.

Accessori

Scarico della pompa 032-000-28

Raccordo per tubo flessibile da 3"

Scarico da 3" con attacco adatto per attacco tubo flessibile

Interruttore a galleggiante 106-TEG-10

Galleggiante corto per pompe monofase

Funzionamento automatico: attiva la pompa sommergibile quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.

Tappi di protezione del motore 56103000tu

Spina di protezione motore 230V con interruttore manuale automatico (on-off)

Specifiche

Controllo dell'amperaggio	3,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

interruttore: protezione OFF-ON (0-I) 3A 2 pressacavi M16, per l'uso di un interruttore a galleggiante esterno Protezione da sovraccarico: disconnette automaticamente il motore in caso di assorbimento di corrente eccessivo, prevenendo surriscaldamento e d

Kit per la riparazione dei cavi 061-TEG-05

Kit di riparazione cavi per set di cavi Cabtyre 001-012-44 (10 m) H07RN8

Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.

Scarico della pompa 032-000-28

Raccordo per tubo flessibile da 3"

Scarico da 3" con attacco adatto per attacco tubo flessibile

Estensione dell'elettrodo 090-125-14

Elettrodo di prolunga per LB-480A, LB-800A (2 pezzi)

Sensore di perdita d'olio TSS-TEG-08

Sensore di tenuta olio TSS M8 (10 m)

Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.

Tappi di protezione del motore 56103000tu

Spina di protezione motore 230V con interruttore manuale automatico (on-off)

Specifiche

Controllo dell'amperaggio	3,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

Scarico della pompa 032-000-28

Raccordo per tubo flessibile da 3"

Scarico da 3" con attacco adatto per attacco tubo flessibile

Sensore di perdita d'olio TSS-TEG-08

Sensore di tenuta olio TSS M8 (10 m)

Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.

Interruttore a galleggiante 106-TEG-10

Galleggiante corto per pompe monofase

Tappi di protezione del motore 56105000tu

Spina di protezione motore 230V con interruttore manuale automatico (on-off)

Specifiche

Controllo dell'amperaggio	5,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

interruttore: protezione OFF-ON (0-I) 5A 2 pressacavi M16, per l'uso di un interruttore a galleggiante esterno Protezione da sovraccarico: disconnette automaticamente il motore in caso di assorbimento di corrente eccessivo, prevenendo surriscaldamento e d

Kit per la riparazione dei cavi 061-TEG-05

Kit di riparazione cavi per set di cavi Cabtyre 001-012-44 (10 m) H07RN8

Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.

Scarico della pompa 032-000-28

Raccordo per tubo flessibile da 3"

Scarico da 3" con attacco adatto per attacco tubo flessibile

Estensione dell'elettrodo 090-125-14

Elettrodo di prolunga per LB-480A, LB-800A (2 pezzi)

Sensore di perdita d'olio TSS-TEG-08

Sensore di tenuta olio TSS M8 (10 m)

Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.

Tappi di protezione del motore 56105000tu

Spina di protezione motore 230V con interruttore manuale automatico (on-off)

Specifiche

Controllo dell'amperaggio	5,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

Scarico della pompa 032-000-25

Giunto filettato BS da 3"

Scarico da 3" con attacco idoneo per attacco filettato

Scarico della pompa 032-342-19

Raccordo per tubo flessibile da 3"

Scarico da 3" con attacco adatto per attacco tubo flessibile

Sensore di perdita d'olio TSS-TEG-08

Sensore di tenuta olio TSS M8 (10 m)

Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.

Tappi di protezione del motore 56115006tu

Spina di protezione motore 230V

Specifiche

Controllo dell'amperaggio	15,0A
Pressacavo	2 x M16
Proprietà intellettuale	44

interruttore: OFF-ON (0-I), interruttore illuminato pressacavi M16 Protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessivo assorbimento di corrente, prevenendo surriscaldamento e danni.
