LH

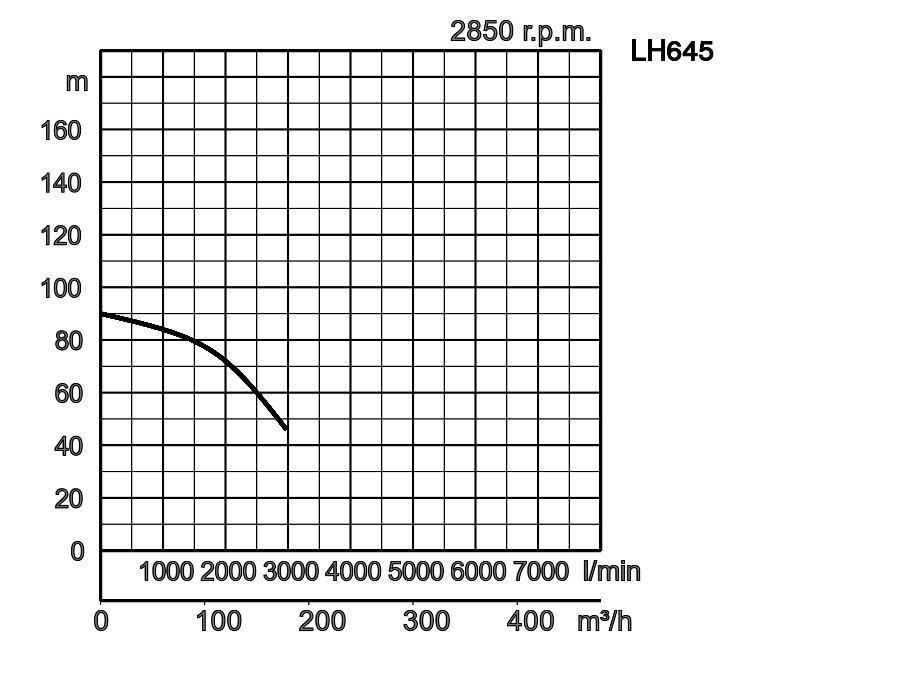

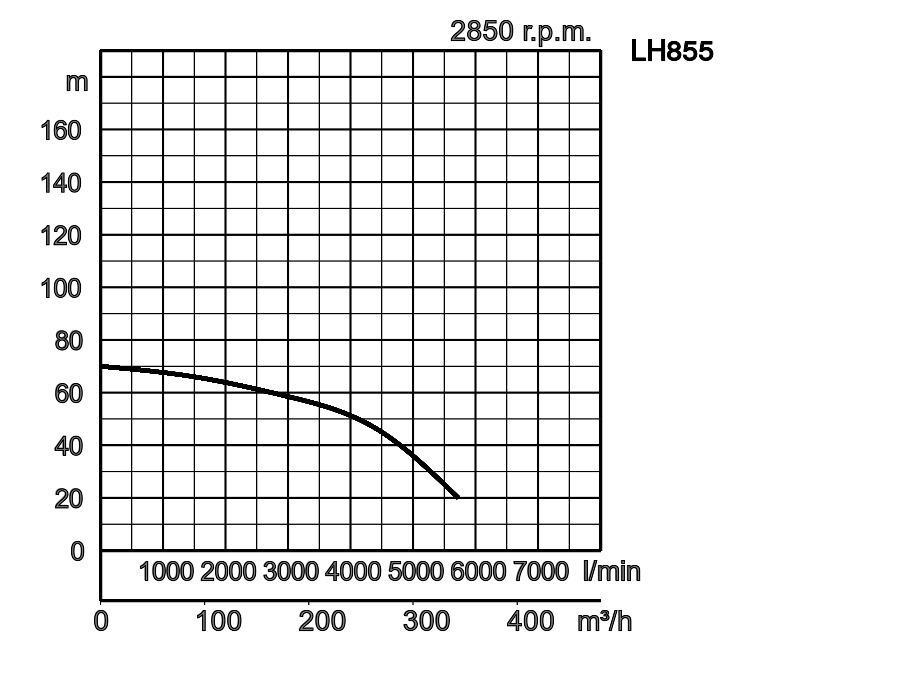

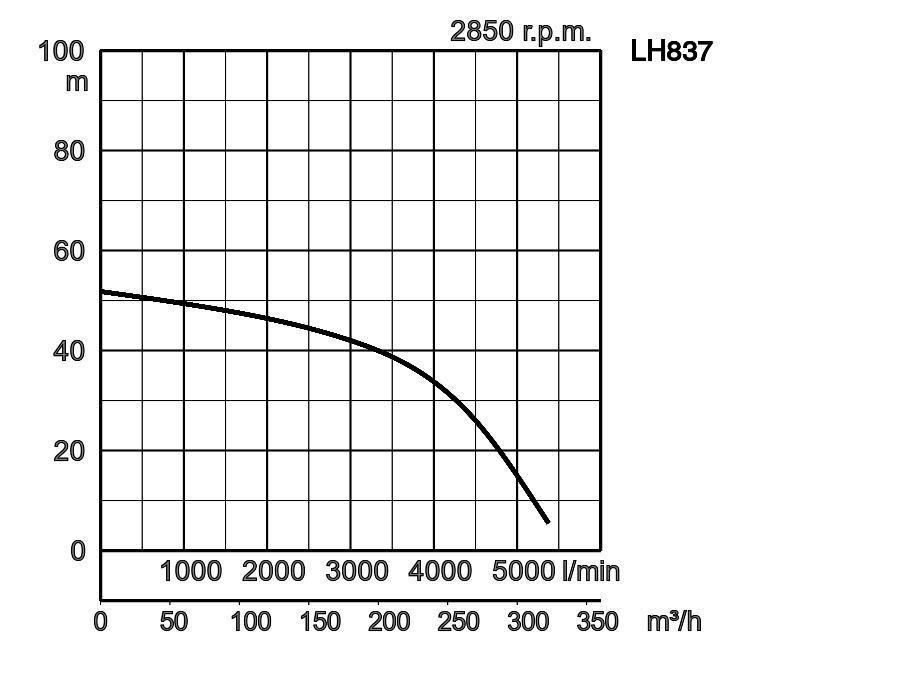

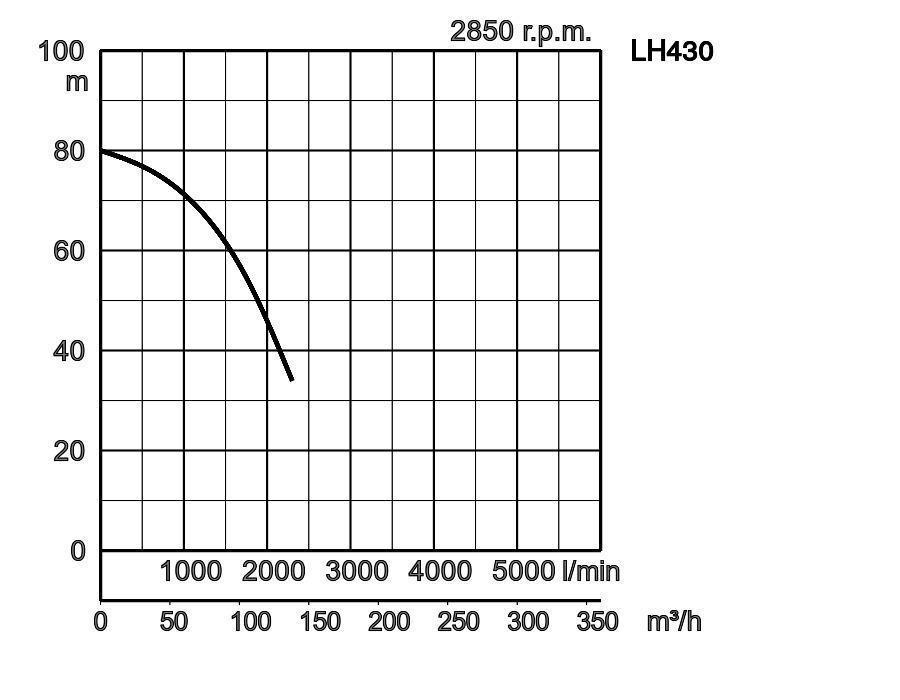

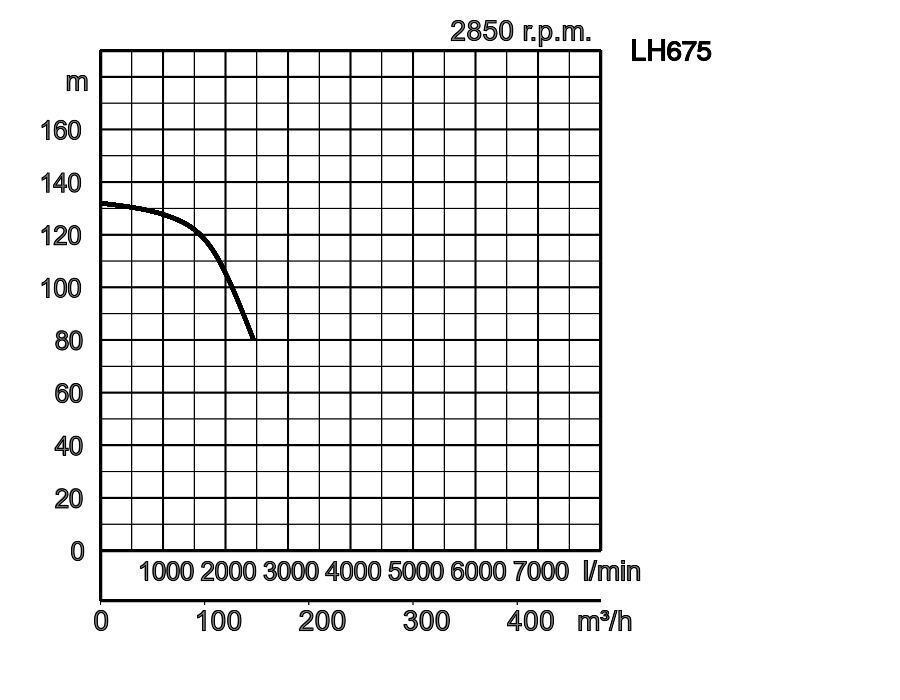

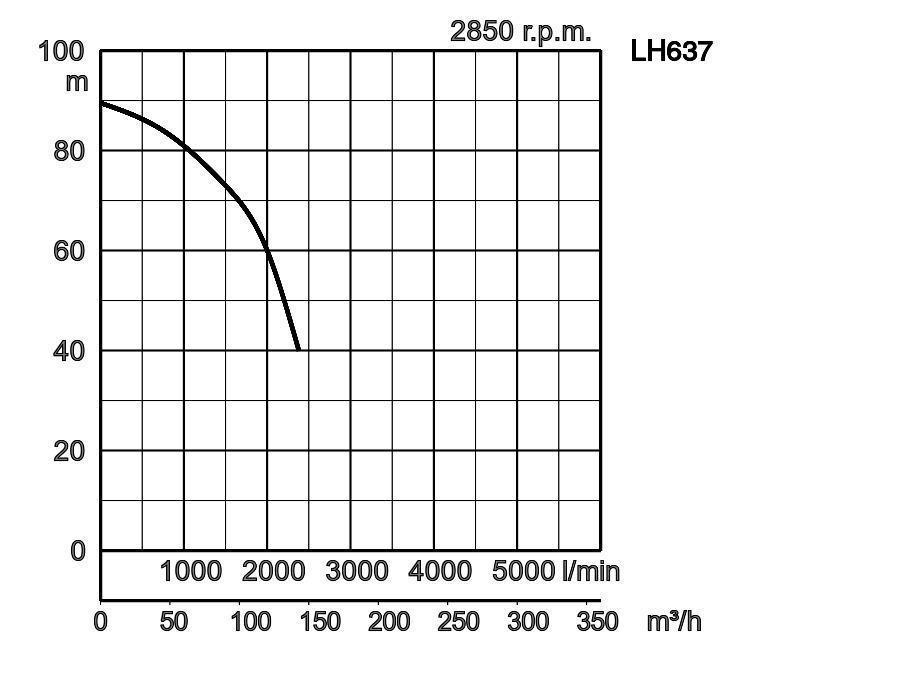

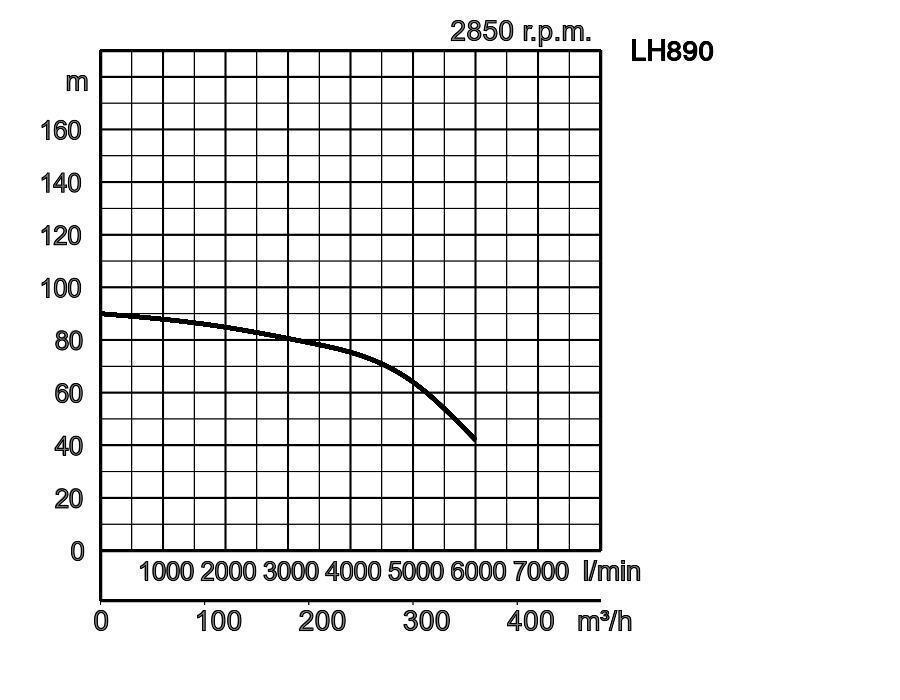

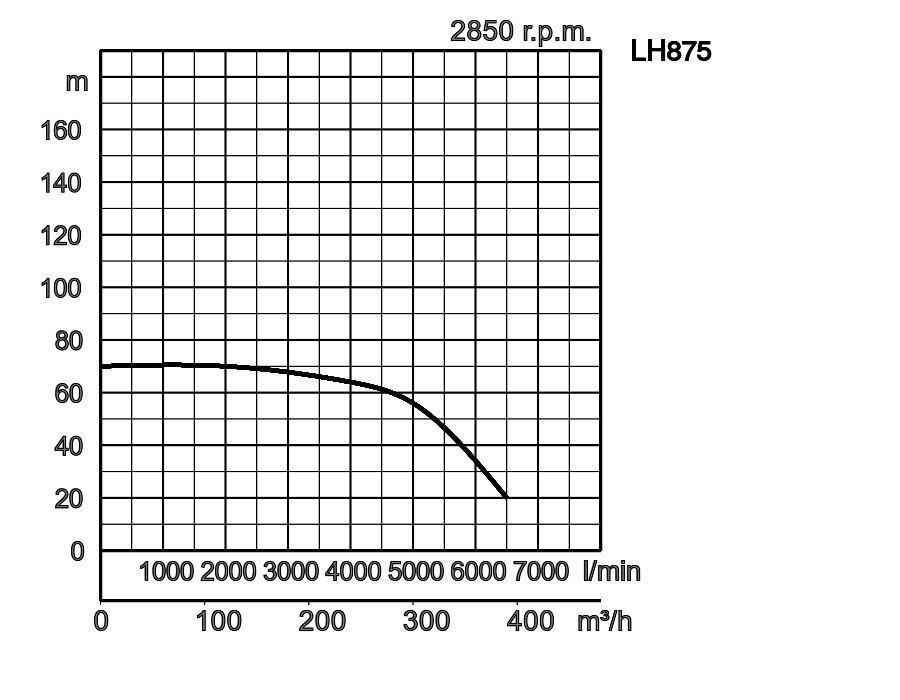

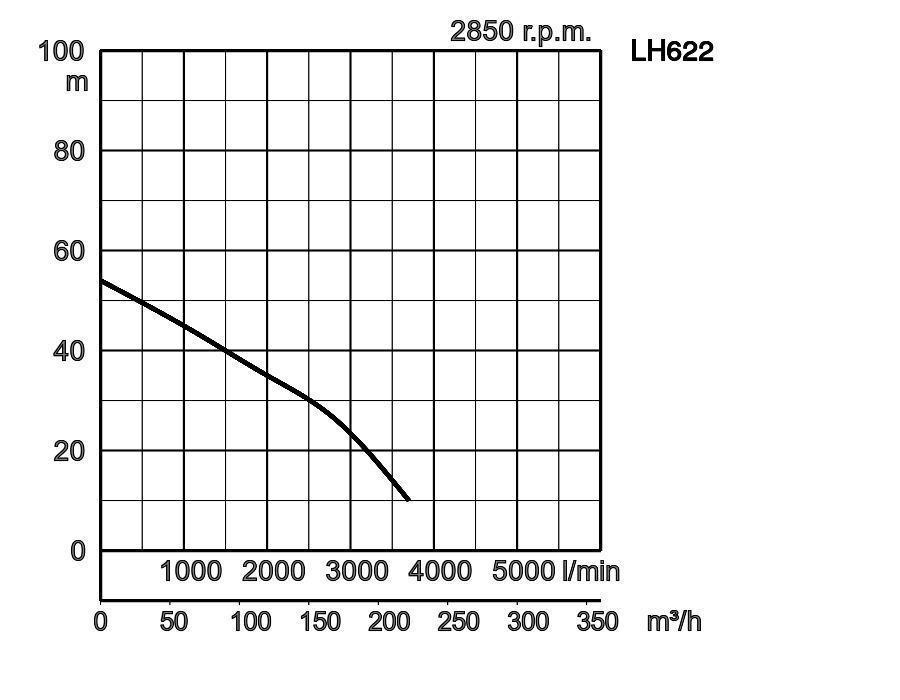

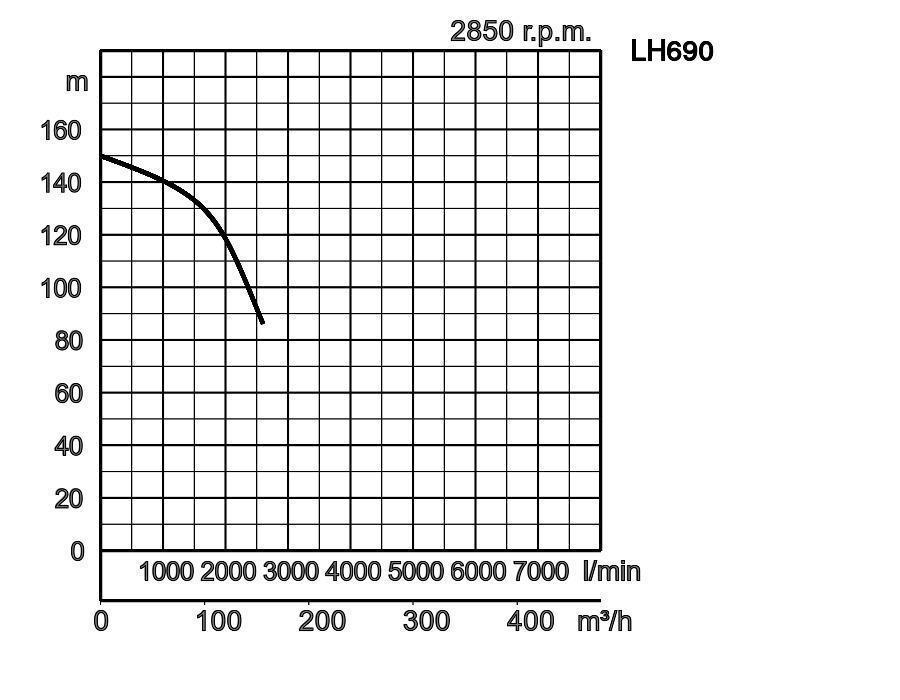

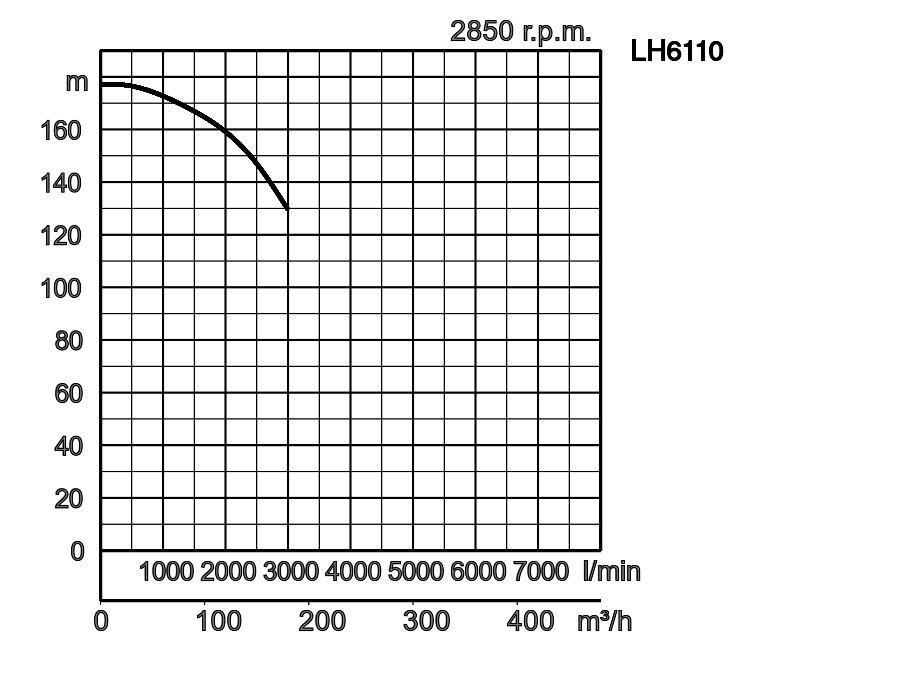

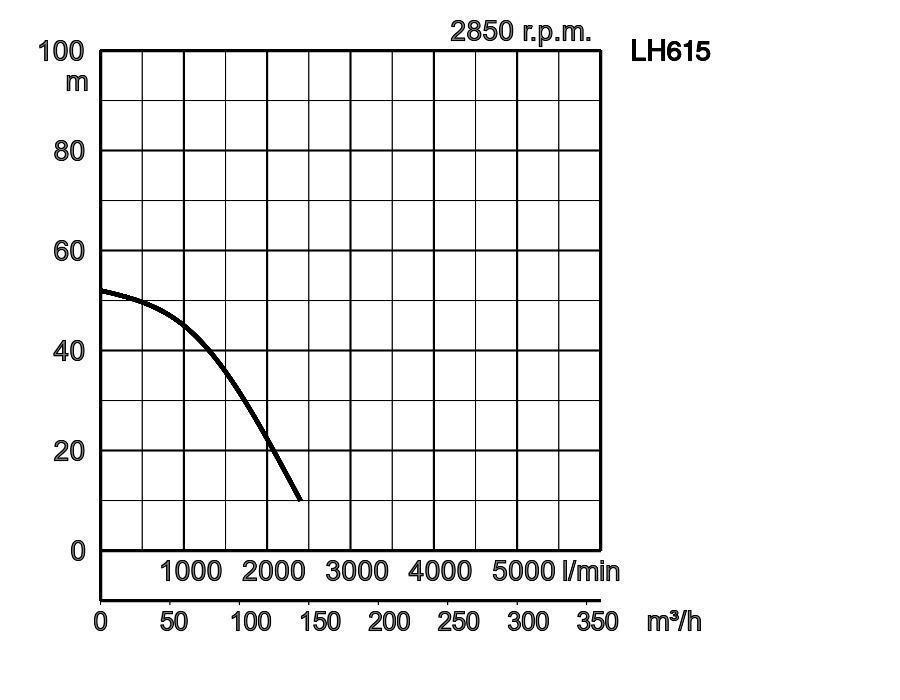

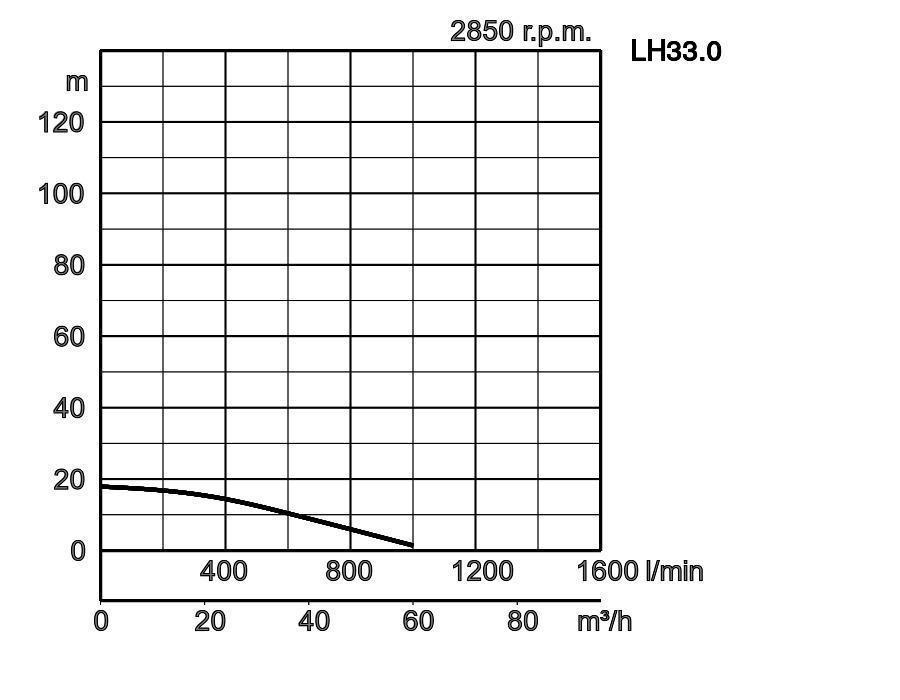

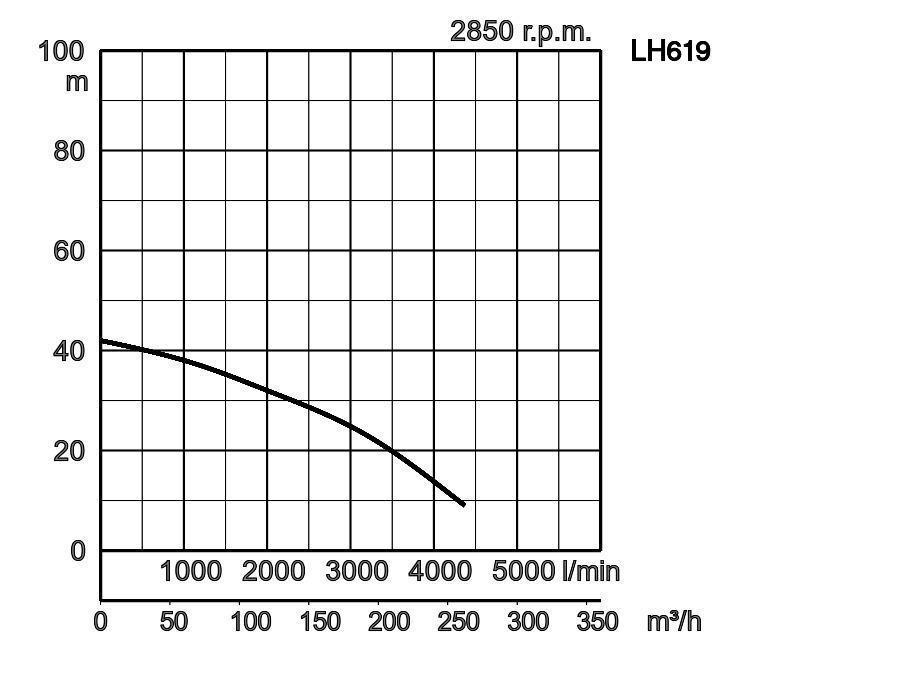

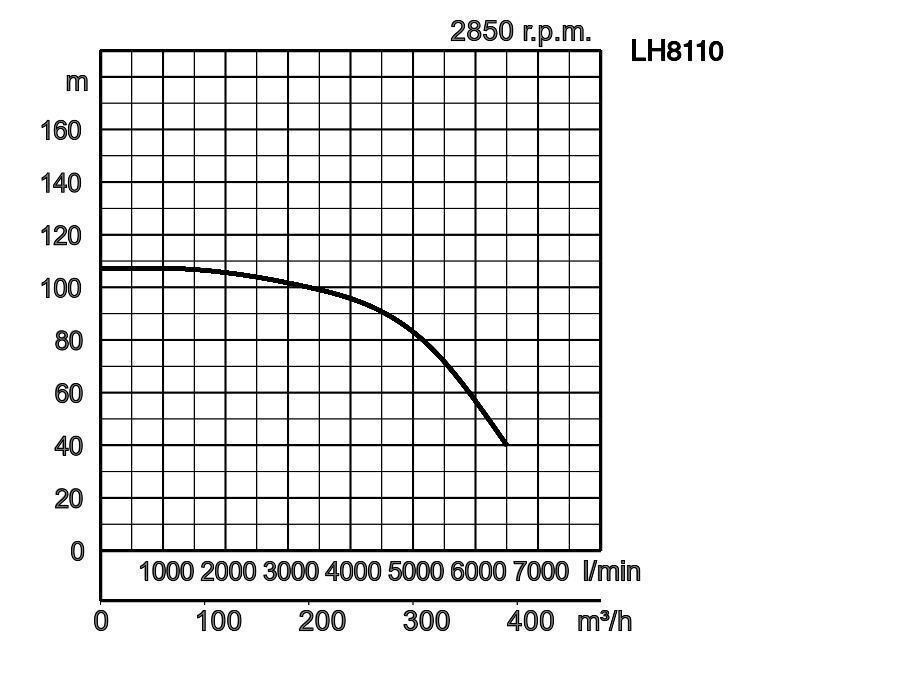

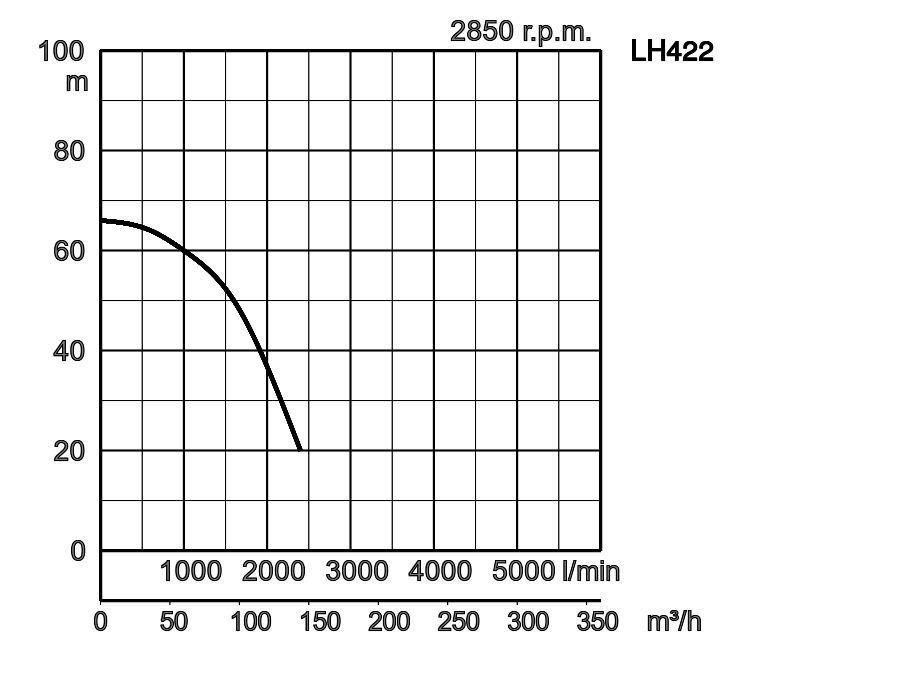

Curva di prestazione

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Massima sostanza secca %	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione
LH33.0	1 print	80	Drenaggio	6	3-5	5-9	1000	18	3,0	Trifase / 400V / 50Hz
LH615	2 print	150	Drenaggio	8.50	3-5	5-9	2400	52	15,0	Trifase / 400V / 50Hz
LH619	3 print	150	Drenaggio	12	3-5	5-9	4370	42	19,0	Trifase / 400V / 50Hz
LH422	4 print	100	Drenaggio	6	3-5	5-9	2400	66	22,0	Trifase / 400V / 50Hz
LH622	5 print	150	Drenaggio	12	3-5	5-9	3750	54	22,0	Trifase / 400V / 50Hz
LH430	6 print	100	Drenaggio	6	3-5	5-9	2300	80	30,0	Trifase / 400V / 50Hz
LH637	7 print	150	Drenaggio	6	3-5	5-9	2380	89.50	37,0	Trifase / 400V / 50Hz
LH837	8 print	200	Drenaggio	20	3-5	5-9	5375	51.80	37,0	Trifase / 400V / 50Hz
LH645	9 print	150	Drenaggio	6	3-5	5-9	2975	90	45,0	Trifase / 400V / 50Hz
LH845	10 print	200	Drenaggio	20	3-5	5-9	5450	50.80	45,0	Trifase / 400V / 50Hz
LH855	11 print	200	Drenaggio	20	3-5	5-9	5725	70	55,0	Trifase / 400V / 50Hz
LH675	12 print	150	Drenaggio	8	3-5	5-9	2450	132	75,0	Trifase / 400V / 50Hz
LH875	13 print	150	Drenaggio	20	3-5	5-9	6500	70	75,0	Trifase / 400V / 50Hz
LH690	14 print	150	Drenaggio	10	3-5	5-9	2500	150	90,0	Trifase / 400V / 50Hz
LH890	15 print	200	Drenaggio	20	3-5	5-9	6000	90	90,0	Trifase / 400V / 50Hz
LH6110	16 print	150	Drenaggio	10	3-5	5-9	3000	177	110,0	Trifase / 400V / 50Hz
LH8110	17 print	200	Drenaggio	20	3-5	5-9	6500	107	110,0	Trifase / 400V / 50Hz
LH12185D	18	300	Drenaggio	20	3-5	5-9	14000	85	185	Trifase / 400V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	1000
Prevalenza massima m	18
Potenza motore kW	3,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	8.50
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2400
Prevalenza massima m	52
Potenza motore kW	15,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	12
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	4370
Prevalenza massima m	42
Potenza motore kW	19,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	100
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2400
Prevalenza massima m	66
Potenza motore kW	22,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	12
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	3750
Prevalenza massima m	54
Potenza motore kW	22,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	100
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2300
Prevalenza massima m	80
Potenza motore kW	30,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2380
Prevalenza massima m	89.50
Potenza motore kW	37,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	200
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	5375
Prevalenza massima m	51.80
Potenza motore kW	37,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2975
Prevalenza massima m	90
Potenza motore kW	45,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	200
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	5450
Prevalenza massima m	50.80
Potenza motore kW	45,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	200
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	5725
Prevalenza massima m	70
Potenza motore kW	55,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	8
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2450
Prevalenza massima m	132
Potenza motore kW	75,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	6500
Prevalenza massima m	70
Potenza motore kW	75,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	10
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	2500
Prevalenza massima m	150
Potenza motore kW	90,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	200
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	6000
Prevalenza massima m	90
Potenza motore kW	90,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	10
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	3000
Prevalenza massima m	177
Potenza motore kW	110,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	200
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	6500
Prevalenza massima m	107
Potenza motore kW	110,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	300
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9

Portata massima l/min	14000
Prevalenza massima m	85
Potenza motore kW	185
Fase / Tensione	Trifase / 400V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	80 - 300
Tipo di raccordo	Flangia JIS 10K, Flangia JIS 20K, Flangia filettata

Fluido di pompaggio

Tipo di fluido	Drenaggio
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	6 - 20
Massima sostanza secca %	3-5
Valore massimo del pH	5-9
Portata massima l/min	1000 - 14000
Prevalenza massima m	18 - 177

Pompa

Componenti

Girante	Girante di tipo chiuso, Doppia aspirazione
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Fusione di ghisa al cromo
Rivestimento	Fusione di ghisa duttile EN-GJS-450-10, Fusione di ghisa grigia EN-GJL-200, Fusione di ghisa duttile EN-GJS-700-2
Corpo pompa	Acciaio , Acciaio strutturato
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	3,0 - 185
Tipo di avviamento	diretto online, stella/triangolo
Tipo, Poli	Motore a induzione, 2 poli, IP68
Isolamento	Classe di isolamento B, Classe di isolamento F
Fase / Tensione	Trifase / 400V / 50Hz
giri al minuto	2820 - 2965
Protezione motore (integrata)	Interruttore termico circolare, Protettore in miniatura
Corrente nominale	6.50 - 310

Materiale

Telaio	Fusione di ghisa grigia EN-GJL-200, Fusione di ghisa grigia EN-GJL-250
Albero	Acciaio inossidabile EN-X30Cr13
Cavo	NSSHÖU 4C1.5mm², NSSHÖU 4C10mm², Diametro interno 7C35mm²/2C2.5mm², NSSHÖU 4C6.0mm², NSSHÖU (3C35mm², 316mm²/3E, 22,5ST);NSSHÖU (3C35mm², 316mm²/3E), Diametro interno 7C35mm²/3C2.5mm², NSSHÖU (3C70mm², 335mm²/3E, 32,5ST);NSSHÖU (3C70mm², 335mm²/3E, 22,5ST)
Lunghezza del cavo	20m

Altri

Peso a secco Kg	42 - 1950
Resistenza alla pressione	massimo 50m

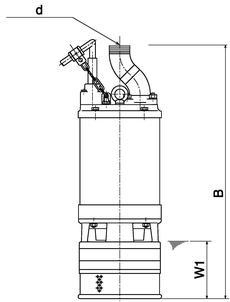

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

LH33.0

W1 : livello minimo aspirazione

LH615
LH619
LH422
LH622
LH430
LH637
LH837
LH645
LH845
LH855
LH675
LH875
LH690
LH890
LH6110
LH8110

W1 : livello minimo aspirazione

LH12185D

Modello	B	B1	D	D1	W1	d
LH33.0	591	-	185	-	150	80
LH615	1014	777	330	-	185	150
LH619	1352	1051	420	-	250	150
LH422	1352	1051	420	-	250	100
LH622	1352	1051	420	-	250	150
LH430	1352	1051	420	-	250	100
LH637	1448	1027	530	-	180	150
LH837	1488	1027	530	-	180	200
LH645	1448	1027	530	-	180	150
LH845	1488	1027	530	-	180	200
LH855	1716	1255	550	-	200	200
LH675	1676	1255	563	-	200	150
LH875	1716	1255	563	-	200	200
LH690	1787	1385	595	-	200	150
LH890	1787	1385	595	-	200	200
LH6110	1887	1485	592	-	200	150
LH8110	1887	1485	592	-	200	200
LH12185D	2008	1755	773	743	700	300

Descrizione

La serie LH è una pompa di drenaggio ad alta prevalenza in ghisa trifase sommergibile. Il design cilindrico e sottile consente installazioni in spazi ristretti, ad esempio in un rivestimento di pozzo per la disidratazione di pozzi profondi. La costruzione della flangia centrale assicura un'installazione stabile anche se è fissata dal tubo di scarico. Il design a scarico superiore e flusso passante fornisce la massima efficienza di raffreddamento del motore, consentendo un funzionamento continuo a bassi livelli d'acqua e una capacità di funzionamento a secco estesa. La pompa incorpora porte di sicurezza della pressione di tenuta che impediscono alla pressione di pompaggio di applicarsi alla guarnizione dell'albero.* escluso LH33.0

Casi di studio

Francia

Pulizia della vecchia fabbrica

Tsurumi è stata contattata dalla società SUEZ per supportare la decontaminazione dei terreni dell'ex sito FORD di Bordeaux, dove producevano cambi per camion e automobili. I terreni erano pesantemente inquinati da petrolio e idrocarburi che si mescolavano ad acqua e sabbia. Inoltre, c'erano delle limitazioni alle tubazioni disponibili, quindi le pompe dovevano essere selezionate con cura. Tuttavia, la sfida più grande era che ogni ciclo di pulizia, una volta iniziato, doveva terminare perché un malfunzionamento avrebbe causato ulteriore lavoro.

Scopri di più

Serbia

Installazione dell'albero

Sono stati scavati nuovi pozzi per l'ampliamento della miniera sotterranea in Serbia. Gli appaltatori incaricati del progetto hanno utilizzato pompe sommergibili di altre marche, ma hanno avuto esperienze molto negative con una durata di vita troppo breve delle pompe a causa del pesante mezzo abrasivo che è stato pompato.

Scopri di più

Francia

Dewatering della metropolitana Grand Paris

Grand Paris Express è uno dei progetti di scavo di gallerie più costosi in Europa.

Nella nuova stazione Le Vert de Maisons, è necessario un sistema di distribuzione ad alta portata per gestire efficacemente il processo di disidratazione durante la fase di costruzione della galleria.

Scopri di più

Cile

Prosciugamento del tunnel di 8 km

In un grande progetto di centrale elettrica in Cile, sono stati scavati 70 km di tunnel attorno alle Ande. Per progettazione, il tunnel è stato suddiviso in tunnel principali e tunnel di alimentazione più piccoli. Uno di questi ultimi è stato costruito con una lunghezza totale di oltre 8 km allo scopo di fornire accesso all'area del tunnel principale. Durante la costruzione di questo tunnel di alimentazione è stata necessaria la rimozione di molta acqua su una lunga distanza.

Scopri di più

Germania

Davide contro Golia

In una cava in Germania l'operatore stava estraendo basalto usando la dinamite per estrarre il basalto dai terreni circostanti. Questo metodo in termini di estrazione è molto efficiente in quanto è possibile raccogliere grandi quantità di basalto rapidamente. La sfida di questa applicazione è l'acqua di falda all'interno della fossa di scavo che deve essere rimossa costantemente per raccogliere il materiale. Tuttavia, l'acqua di falda contiene molte sostanze abrasive derivanti dalle esplosioni di dinamite, tra cui rocce taglienti e frantumate.

Scopri di più
