LSC

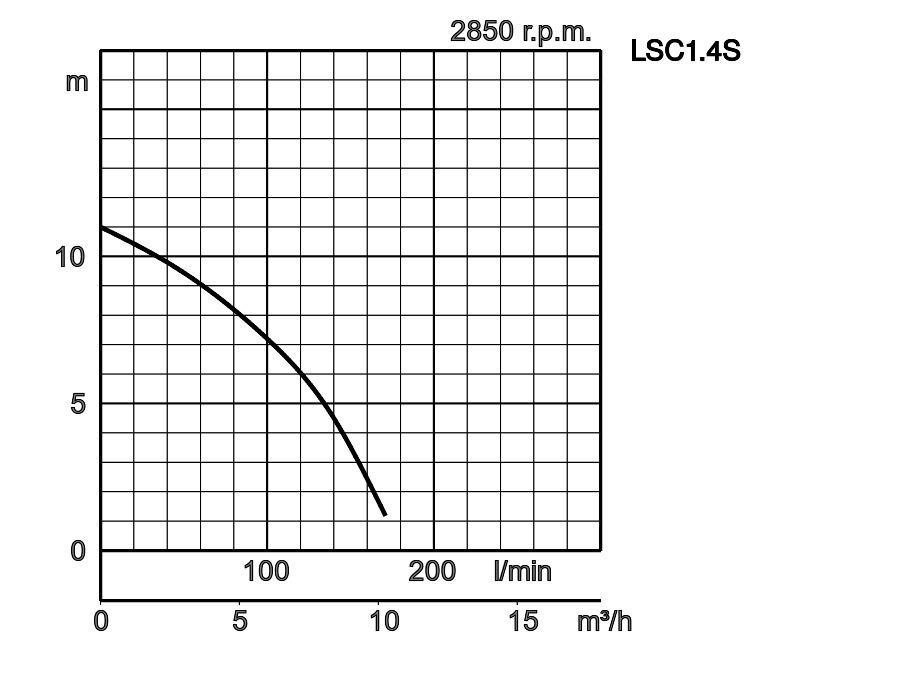

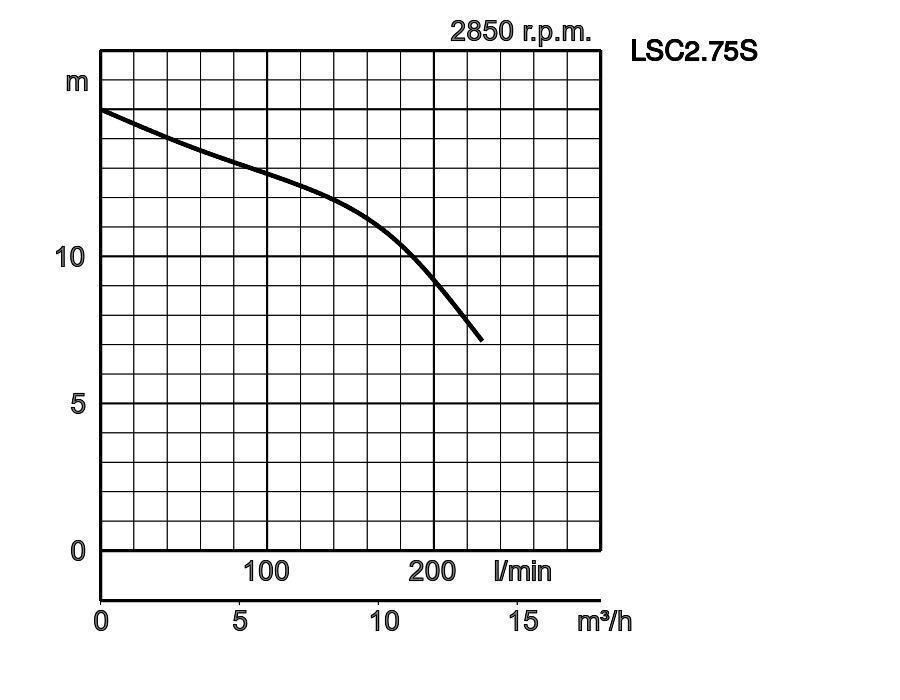

Curva di prestazione

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Massima sostanza secca %	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione
LSC1.4S	1 print	25	Drenaggio	6	3	5-9	170	11	0,48	Monofase / 230V / 110V / 50Hz
LSCE1.4S		25	Drenaggio	6	3	5-9	170	11	0,48	Monofase / 230V / 110V / 50Hz
LSC2.75S	2 print	50	Drenaggio	6	3	5-9	230	15	0,75	Monofase / 230V / 110V / 50Hz
LSCE2.75S		50	Drenaggio	6	3	5-9	230	15	0,75	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	25
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3
Valore massimo del pH	5-9

Portata massima l/min	170
Prevalenza massima m	11
Potenza motore kW	0,48
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	25
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3
Valore massimo del pH	5-9

Portata massima l/min	170
Prevalenza massima m	11
Potenza motore kW	0,48
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3
Valore massimo del pH	5-9

Portata massima l/min	230
Prevalenza massima m	15
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

ø Bocca di scarico mm	50
Tipo di fluido	Drenaggio
Max. passaggio solidi mm	6
Massima sostanza secca %	3
Valore massimo del pH	5-9

Portata massima l/min	230
Prevalenza massima m	15
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 110V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	25 - 50
Tipo di raccordo	Raccordo per tubo flessibile

Fluido di pompaggio

Tipo di fluido	Drenaggio
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	6
Massima sostanza secca %	3
Valore massimo del pH	5-9
Portata massima l/min	170 - 230
Prevalenza massima m	11 - 15

Pompa

Componenti

Girante	Girante Semi-Vortex
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Gomma uretanica
Rivestimento	Gomma etilene propilene
Piastra di aspirazione	Lamiera d'acciaio + gomma uretanica
Corpo pompa	Acciaio
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	0,75 - 0,48
Tipo di avviamento	condensatore
Tipo, Poli	Motore a induzione, 2 poli, IP68
Isolamento	Classe di isolamento E
Fase / Tensione	Monofase / 230V / 110V / 50Hz
giri al minuto	2610 - 2741
Protezione motore (integrata)	Interruttore termico circolare, Protettore in miniatura
Corrente nominale	2.90 - 4.50

Materiale

Telaio	Fusione di lega di alluminio
Albero	Acciaio inossidabile EN-X6Cr13
Cavo	Cavo H07RN8-F 3C*1,0mm²
Lunghezza del cavo	10m

Altri

Peso a secco Kg	12 - 15.80
Resistenza alla pressione	massimo 20m

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

LSCE1.4S

W1 : livello minimo aspirazione

LSC1.4S
LSC2.75S
LSCE2.75S

Modello	A	A1	B	H	d
LSC1.4S	196	168	316	258	25
LSCE1.4S	-	-	-	-	-
LSC2.75S	197	167	357	313	50
LSCE2.75S	197	167	357	313	50

Descrizione

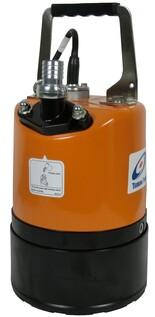

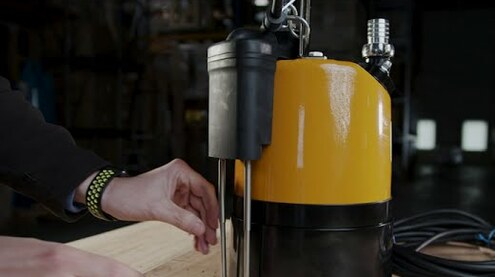

La pompa LSC è una pompa di drenaggio dei residui portatile monofase sommergibile. La piastra inferiore appositamente progettata consente alla pompa di drenare fino a un livello dell'acqua di 1 mm. Ha una valvola di ritegno a battente che impedisce il flusso inverso dell'acqua aspirata quando la pompa smette di funzionare. La piastra di base rivestita in gomma protegge la superficie del pavimento dai graffi. Lo scarico superiore, il design a flusso passante fornisce la massima efficienza di raffreddamento del motore consentendo un funzionamento continuo a bassi livelli dell'acqua e una capacità di funzionamento a secco estesa. La direzione di scarico è selezionabile tra verticale e inclinata, il che impedisce la piegatura o la curvatura del tubo di scarico. È disponibile un modello automatico con sensore dell'elettrodo.
