LH-W

LH-W | 400V / 50Hz
Richiedi un'offerta

Pompe di drenaggio trifase dotate di doppie giranti in grado di raggiungere prevalenze molto elevate. La costruzione in ghisa offre prestazioni eccezionali in condizioni operative difficili. Con questo design la base è piccola, il che consente un buon posizionamento in spazi ristretti.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 100
  • Tipo di fluido: Drenaggio
  • Max. passaggio solidi mm: 6 - 8.50
  • Massima sostanza secca %: 3-5
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 490 - 2000
  • Prevalenza massima m: 39 - 216
  • Potenza motore kW: 3,0 - 110,0
  • Fase / Tensione: Trifase / 400V / 50Hz

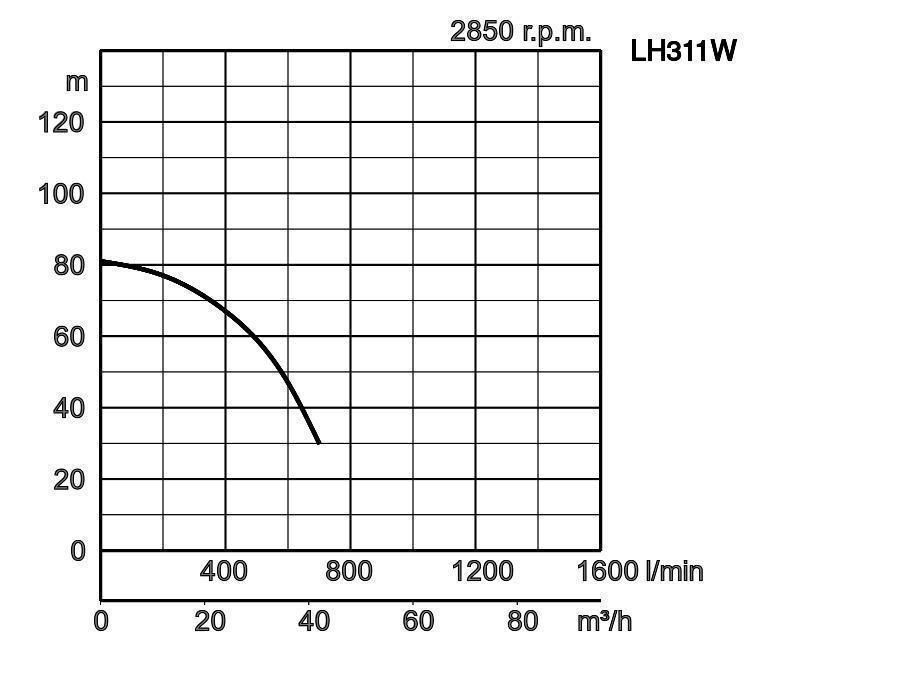

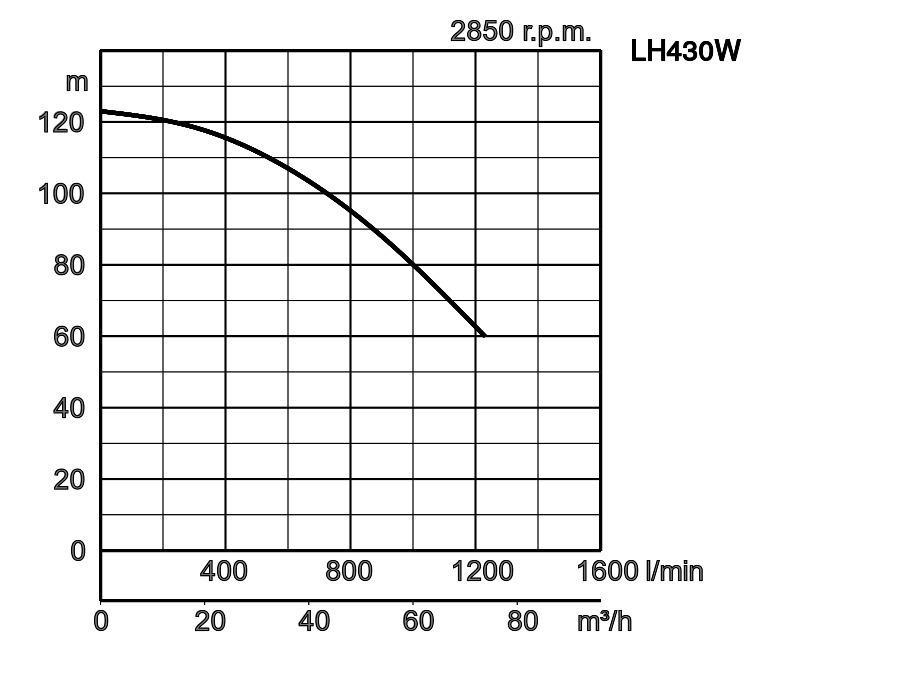

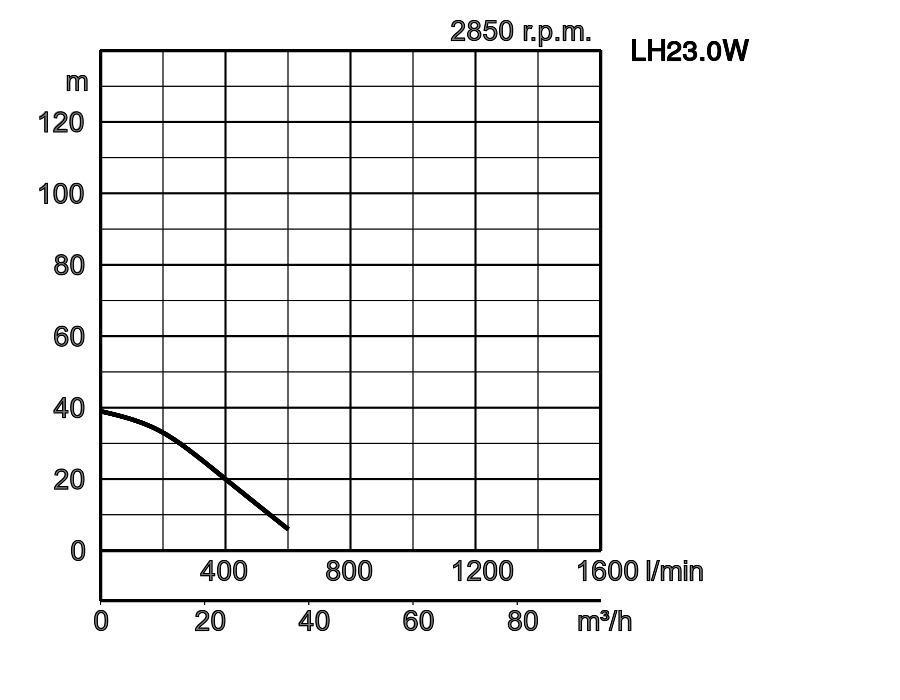

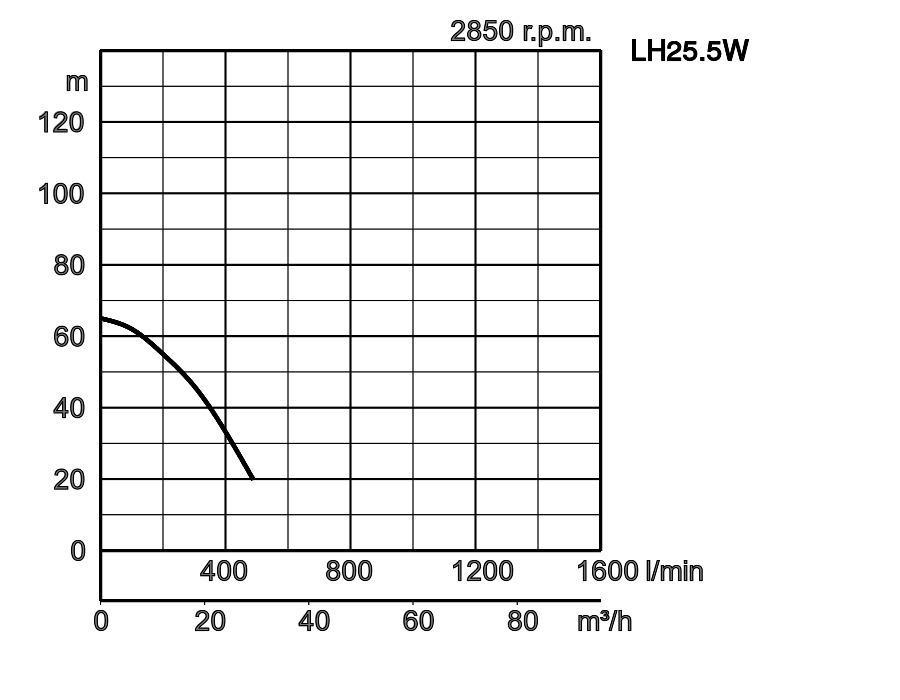

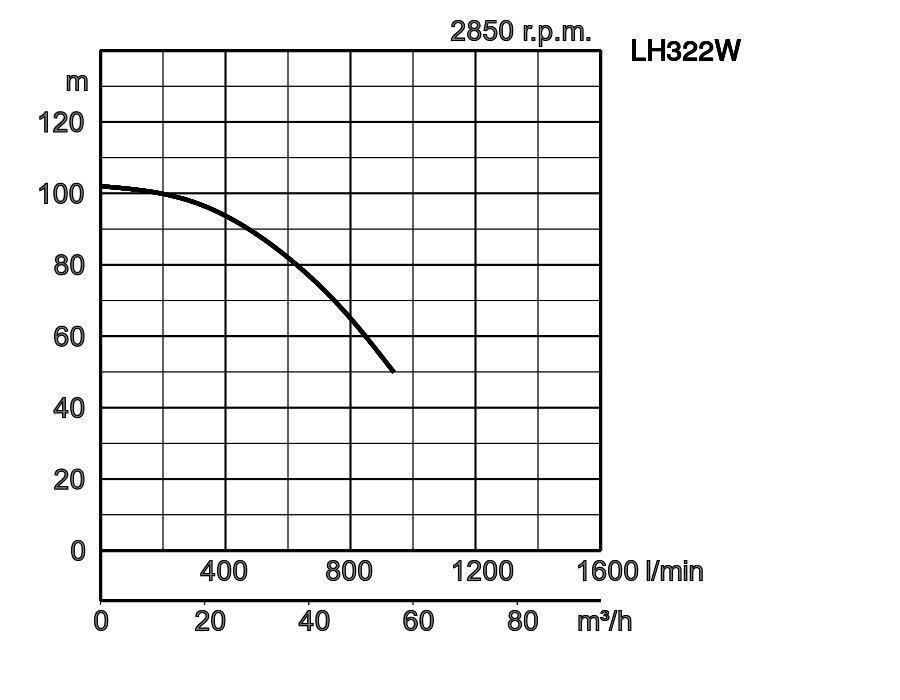

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
LH23.0W
1
50 Drenaggio 6 3-5 5-9 600 39 3,0 Trifase / 400V / 50Hz
LH25.5W
2
50 Drenaggio 6 3-5 5-9 490 65 5,5 Trifase / 400V / 50Hz
LH311W
3
80 Drenaggio 8.50 3-5 5-9 700 81 11,0 Trifase / 400V / 50Hz
LH322W
4
80 Drenaggio 8.50 3-5 5-9 940 102 22,0 Trifase / 400V / 50Hz
LH430W
5
100 Drenaggio 8.50 3-5 5-9 1230 123 30,0 Trifase / 400V / 50Hz
LH4110W
6
100 Drenaggio 8 3-5 5-9 2000 216 110,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 6
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 600
Prevalenza massima m 39
Potenza motore kW 3,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Drenaggio
Max. passaggio solidi mm 6
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 490
Prevalenza massima m 65
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 700
Prevalenza massima m 81
Potenza motore kW 11,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 940
Prevalenza massima m 102
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 1230
Prevalenza massima m 123
Potenza motore kW 30,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Drenaggio
Max. passaggio solidi mm 8
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 2000
Prevalenza massima m 216
Potenza motore kW 110,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 100
Tipo di raccordo Flangia JIS 20K, Flangia filettata
Fluido di pompaggio
Tipo di fluido Drenaggio
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 6 - 8.50
Massima sostanza secca % 3-5
Valore massimo del pH 5-9
Portata massima l/min 490 - 2000
Prevalenza massima m 39 - 216
Pompa
Componenti
Girante Girante di tipo chiuso
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Rivestimento Fusione di ghisa duttile EN-GJS-450-10, Fusione di ghisa grigia EN-GJL-200
Corpo pompa Acciaio , Acciaio strutturato, Acciaio al carbonio
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 3,0 - 110,0
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento B, Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2820 - 2965
Protezione motore (integrata) Interruttore termico circolare, Protettore in miniatura
Corrente nominale 6.50 - 209
Materiale
Telaio Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm², NSSHÖU 4C*4.0mm², NSSHÖU 4C*10mm², Diametro interno 7C*35mm²/2C*2.5mm², NSSHÖU (3C*35mm², 3*16mm²/3E, 2*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E)
Lunghezza del cavo 20m
Altri
Peso a secco Kg 46 - 1270
Resistenza alla pressione massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • LH23.0W
  • LH25.5W
  • LH311W
  • LH322W
  • LH430W
  • LH4110W
ModelloBDD1W1d
LH23.0W591185-15050
LH25.5W750240-17050
LH311W1030270-20080
LH322W1234330-30080
LH430W1375330-300100
LH4110W1825616592380100

La serie LH-W è una pompa di drenaggio trifase in ghisa ad altissima prevalenza con doppia girante. Le installazioni in spazi ristretti come pozzi profondi non sono un problema grazie al suo design sottile. La costruzione della flangia centrale assicura un'installazione stabile anche se è fissata dal tubo di scarico.*1 Il design a scarico superiore e flusso passante fornisce la massima efficienza di raffreddamento del motore consentendo un funzionamento continuo a bassi livelli d'acqua e una capacità di funzionamento a secco estesa. La pompa incorpora porte di sicurezza della pressione di tenuta che impediscono alla pressione di pompaggio di applicarsi alla guarnizione dell'albero.*2

*1 escluso LH4110W

*2 escluso LH23.0W

Casi di studio
Germania
Riciclaggio dell'acciaio

Le ceneri derivanti dal processo di riciclaggio vengono conservate nei locali di un'azienda di riciclaggio dell'acciaio. Per raffreddare le ceneri viene utilizzata acqua riciclata. Quest'acqua di drenaggio deve essere spruzzata in grandi quantità sulle ceneri calde tramite un sistema di irrigazione. Il sistema di irrigazione stesso funziona a una pressione di sistema di 3-4 bar.
