SQ

SQ | 230V / 50Hz
Richiedi un'offerta

Pompa portatile resistente alla corrosione, progettata per la movimentazione di acque reflue grigliate o di acqua pulita. Utilizzata in applicazioni domestiche e industriali in cui è necessario pompare liquidi corrosivi.

Dati tecnici
  • ø Bocca di scarico mm: 50 millimetri
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 6
  • Valore massimo del pH: 4-10
  • Portata massima l/min: 240 - 300
  • Prevalenza massima m: 10.50 - 14.50
  • Potenza motore kW: 0,4 - 0,75
  • Fase / Tensione: Monofase / 230V / 50Hz,Trifase / 400V / 50Hz

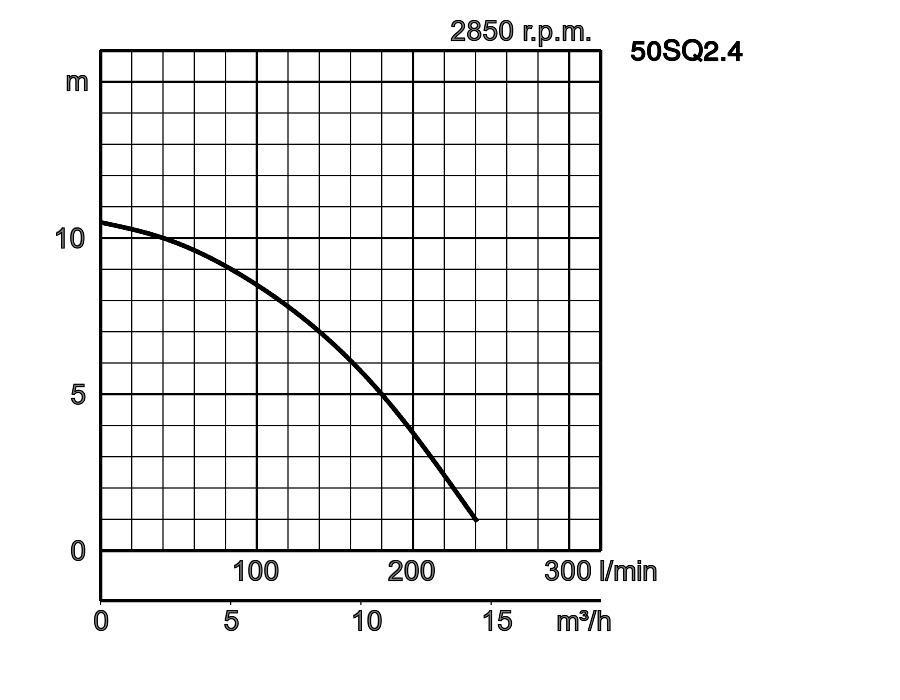

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
50SQ2-2.4
1
50 millimetri Fognatura 6 4-10 240 10.50 0,4 Trifase / 400V / 50Hz
50SQ2-2.4S   50 millimetri Fognatura 6 4-10 240 10.50 0,4 Monofase / 230V / 50Hz
50SQ2-2.75
2
50 millimetri Fognatura 6 4-10 300 14.50 0,75 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 6
Valore massimo del pH 4-10
Portata massima l/min 240
Prevalenza massima m 10.50
Potenza motore kW 0,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 6
Valore massimo del pH 4-10
Portata massima l/min 240
Prevalenza massima m 10.50
Potenza motore kW 0,4
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 6
Valore massimo del pH 4-10
Portata massima l/min 300
Prevalenza massima m 14.50
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 millimetri
Tipo di raccordo Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 6
Valore massimo del pH 4-10
Portata massima l/min 240 - 300
Prevalenza massima m 10.50 - 14.50
Pompa
Componenti
Girante Girante a vortice
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Plastica rinforzata con fibra di vetro
Rivestimento BR+gomma naturale
Piastra di aspirazione Acciaio inossidabile EN-X5CrNi18-10, Fusione di acciaio inossidabile DIN G-X6CrNi189
Corpo pompa Acciaio inossidabile EN-X5CrNiMo17-12-2
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 0,4
Tipo di avviamento condensatore, diretto online
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento E
Fase / Tensione Monofase / 230V / 50Hz, Trifase / 400V / 50Hz
giri al minuto 2734 - 2781
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 1.20 - 3
Materiale
Telaio Acciaio inossidabile EN-X5CrNi18-10
Albero Acciaio inossidabile EN-X5CrNi18-10
Cavo Cavo H07RN8-F 3C*1,0mm², NSSHÖU 4C*1.5mm²
Lunghezza del cavo 10 metri
Altri
Peso a secco Kg 10,5 - 12
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50SQ2-2.4
  • 50SQ2-2.4S
  • 50SQ2-2.75
ModelloAA1BHW1
50SQ2-2.418012536426260
50SQ2-2.4S18012536426260
50SQ2-2.7518012538428260

La serie SQ è una pompa sommergibile portatile in acciaio inossidabile resistente alla corrosione, progettata per la movimentazione di acque reflue grigliate o di acqua pulita. Le principali parti a contatto con il fluido sono realizzate in acciaio inossidabile 304/316 e resina. Il design a flusso passante con scarico dall'alto raffredda sempre il motore con il fluido pompato e consente alla pompa di funzionare a bassi livelli d'acqua per periodi prolungati. L'olio lubrificante è a base di paraffina liquida, che consente l'applicazione della serie SQ all'industria alimentare o all'acquacoltura.

Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 56103000tu
Motor Protecton Plug 230V w/z hand-automatic (on-off)
Specifiche
Controllo dell'amperaggio 3,0A
Pressacavo 2 x M16
Proprietà intellettuale 44
interruttore: protezione OFF-ON (0-I) 3A 2 pressacavi M16, per l'uso di un interruttore a galleggiante esterno Protezione da sovraccarico: disconnette automaticamente il motore in caso di assorbimento di corrente eccessivo, prevenendo surriscaldamento e d
Cable repair set 061-TEG-05
Cable Repair Kit for 001-012-44 Cabtyre Cable Set (10m) H07RN8
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
