B

B | 400V / 50Hz
Richiedi un'offerta

Grazie allo speciale meccanismo di rotazione e di rasatura (scanalatura speciale), le acque reflue e le acque reflue vengono trasferite in modo efficiente.

Dati tecnici
  • ø Bocca di scarico mm: 100mm,150mm,50mm,80mm
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 35 x 22,40 x 51,40 x 61,45 x 20,47 x 53,49 x 41,60,70,75,81 x 53,Dimensioni: 35 x 62
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 263 - 5000
  • Prevalenza massima m: 7,1 - 29.70
  • Potenza motore kW: 0,4 - 15
  • Fase / Tensione: Trifase / 400V / 50Hz
Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting

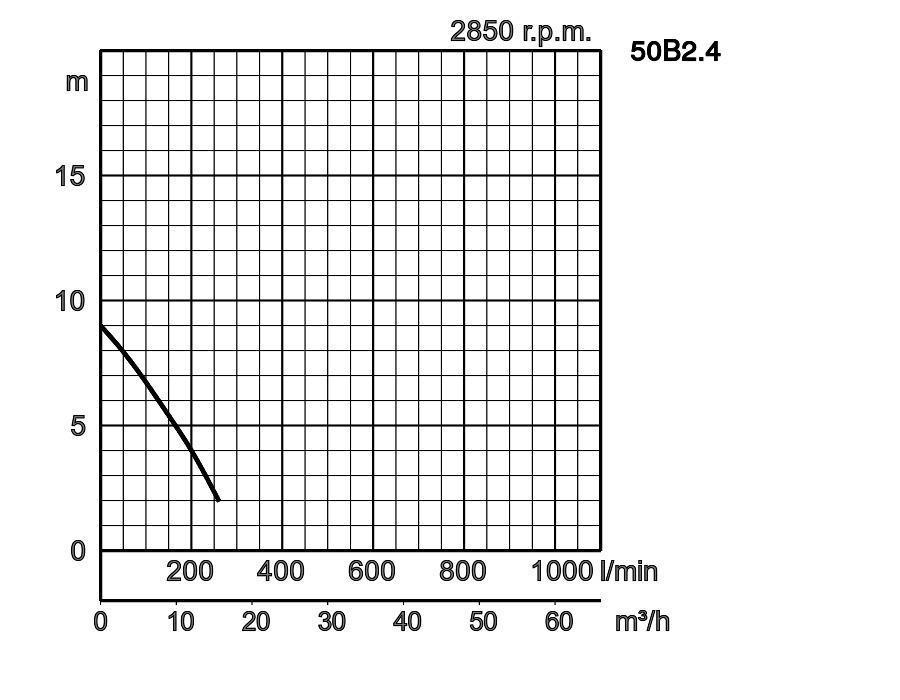

50B2.4 TOS50B2.4
1
50mm Fognatura 35 x 22 5-9 263 9 0,4 Trifase / 400V / 50Hz

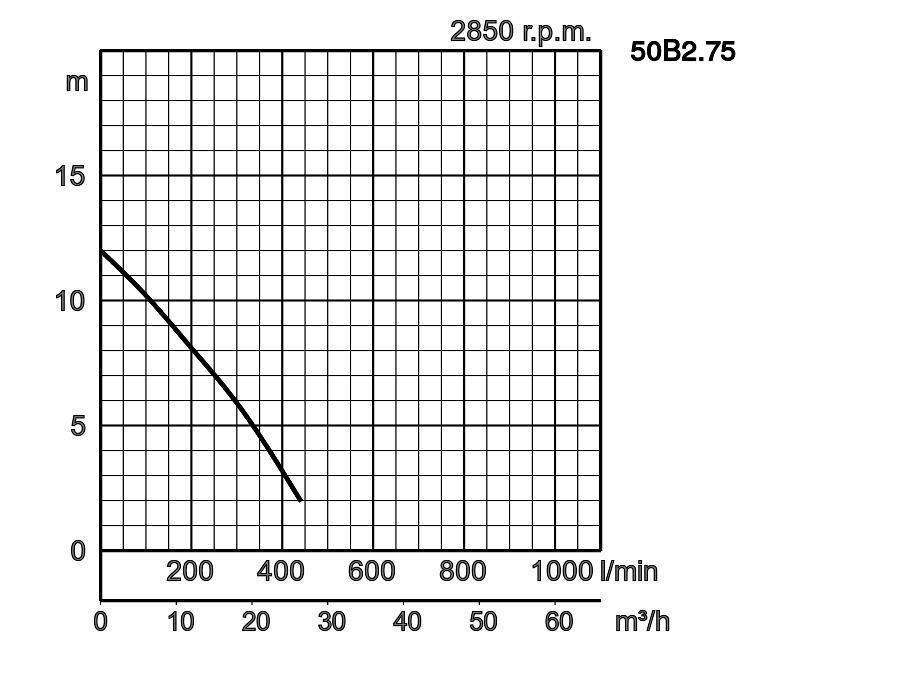

50B2.75 TOS50B2.75
2
50mm Fognatura 45 x 20 5-9 435 12 0,75 Trifase / 400V / 50Hz

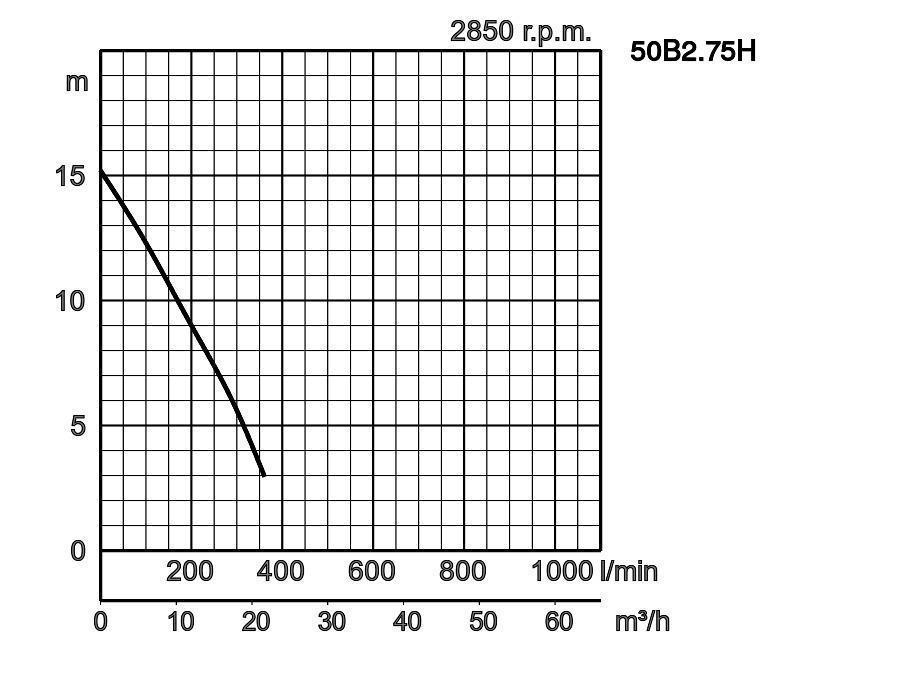

50B2.75H TOS50B2.75H
3
50mm Fognatura 75 5-9 360 15.20 0,75 Trifase / 400V / 50Hz

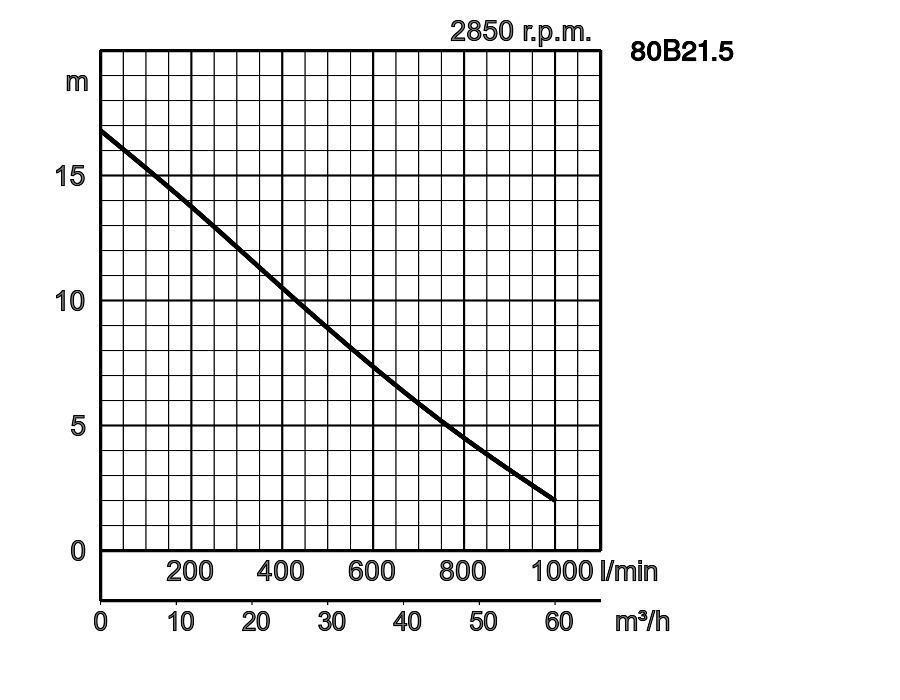

80B21.5 TOS80B21.5
4
80mm Fognatura 49 x 41 5-9 1000 16.90 1,5 Trifase / 400V / 50Hz

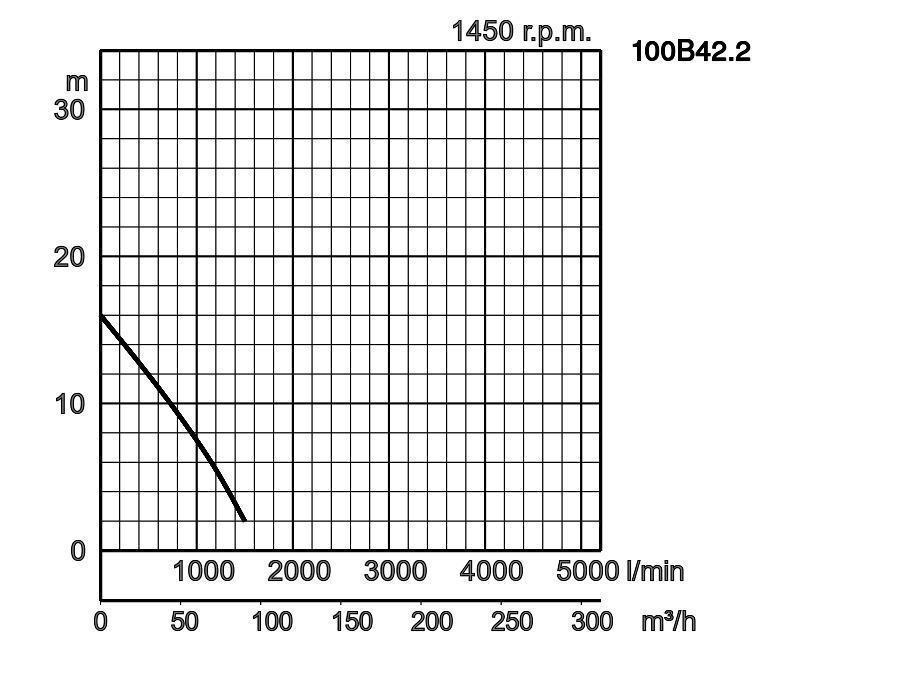

100B42.2 TOS100B42.2
5
100mm Fognatura 47 x 53 5-9 1500 16 2,2 Trifase / 400V / 50Hz

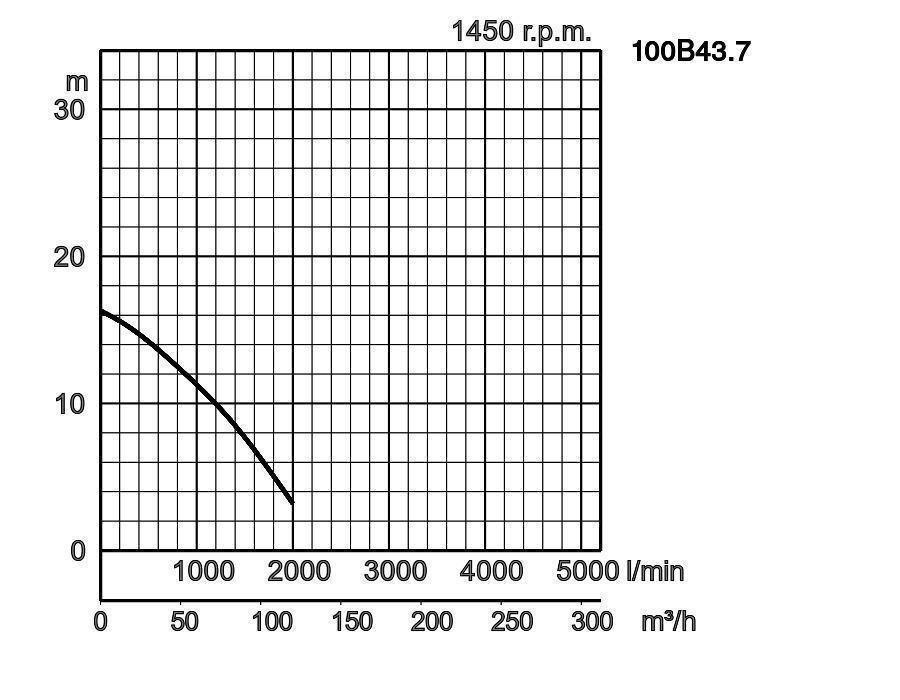

100B43.7 TOS100B43.7
6
100mm Fognatura 81 x 53 5-9 2000 16.40 3,7 Trifase / 400V / 50Hz

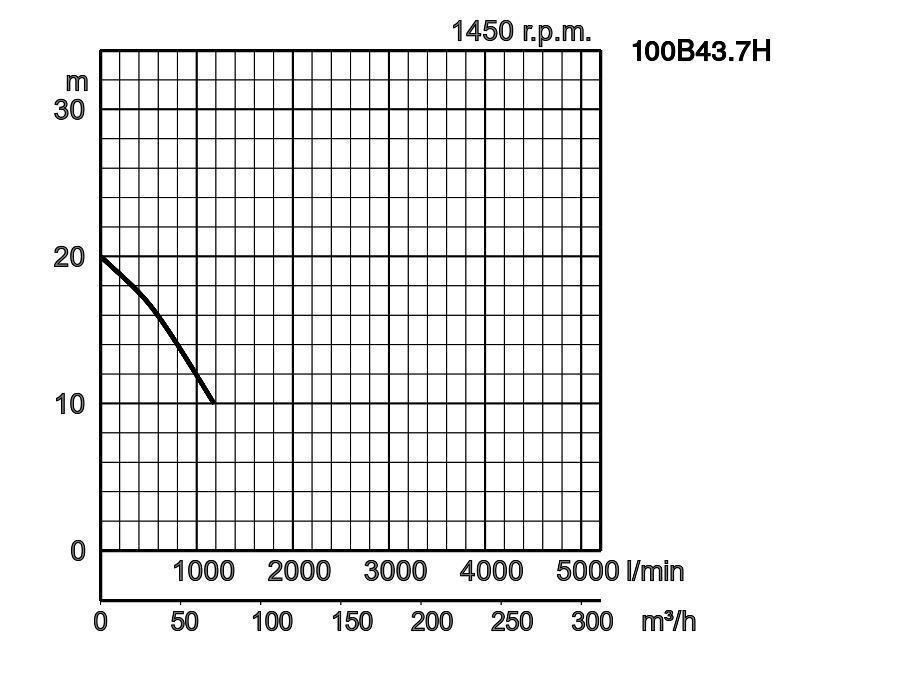

100B43.7H TOS100B43.7H
7
100mm Fognatura Dimensioni: 35 x 62 5-9 1180 20 3,7 Trifase / 400V / 50Hz

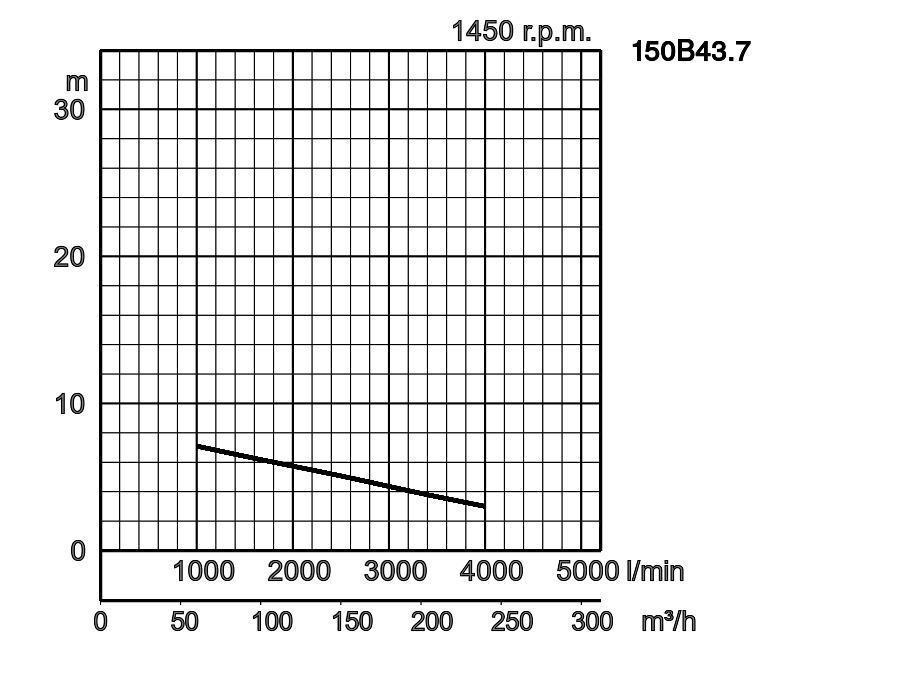

150B43.7 TOS150B43.7
8
150mm Fognatura 70 5-9 4000 7,1 3,7 Trifase / 400V / 50Hz

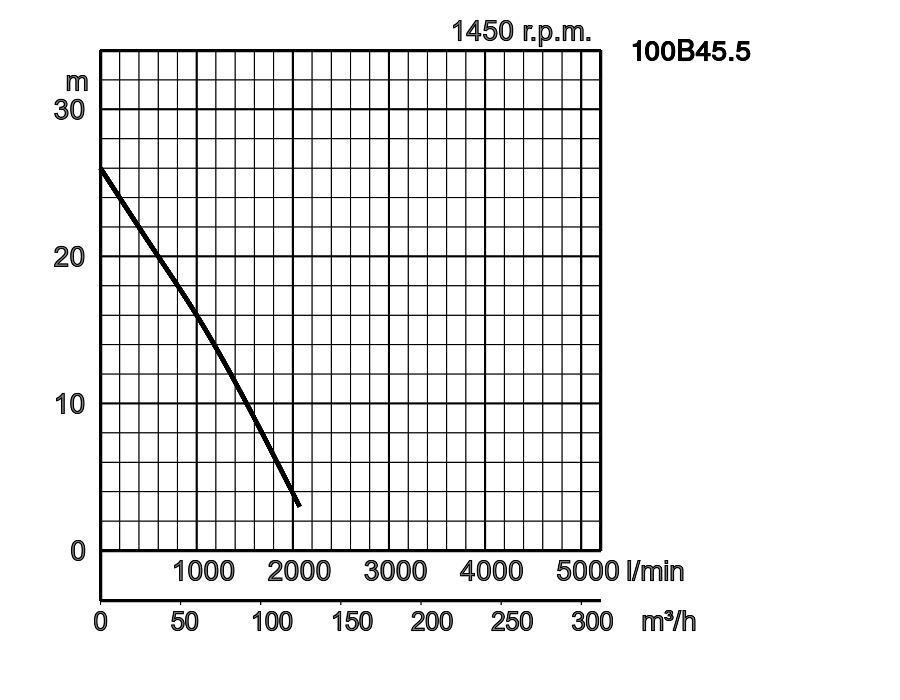

100B45.5 TOS100B45.5
9
100mm Fognatura 40 x 51 5-9 2070 26 5,5 Trifase / 400V / 50Hz

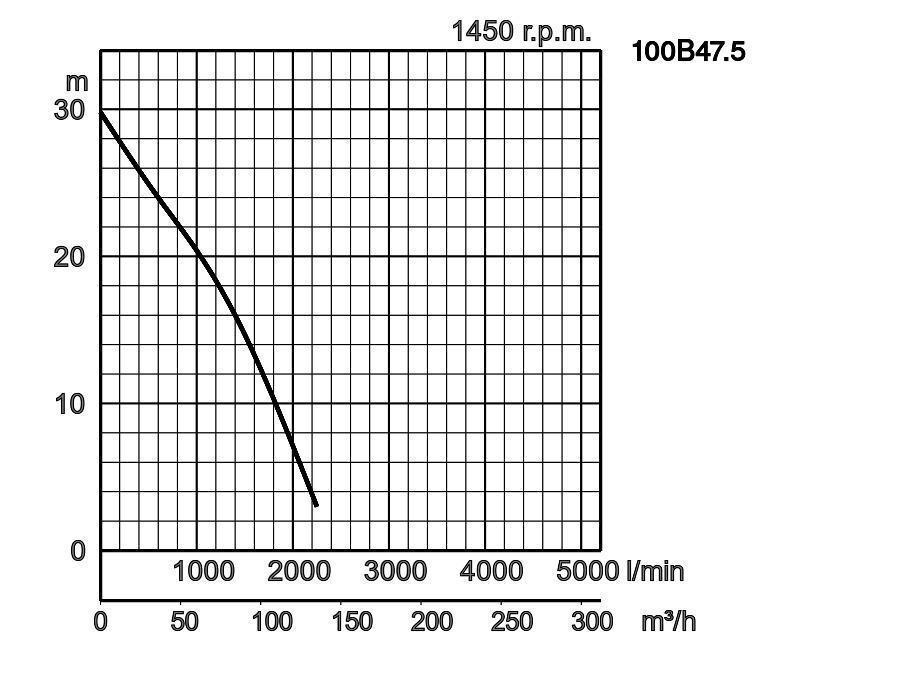

100B47.5 TOS100B47.5
10
100mm Fognatura 40 x 61 5-9 2260 29.70 7,5 Trifase / 400V / 50Hz

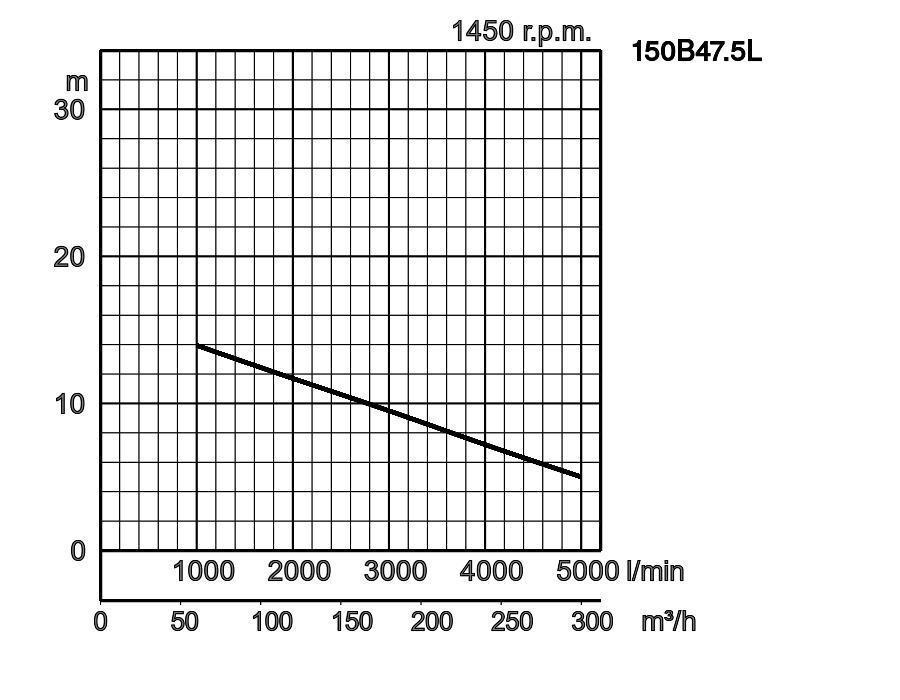

150B47.5L TOS150B47.5L
11
150mm Fognatura 60 5-9 5000 14 7,5 Trifase / 400V / 50Hz

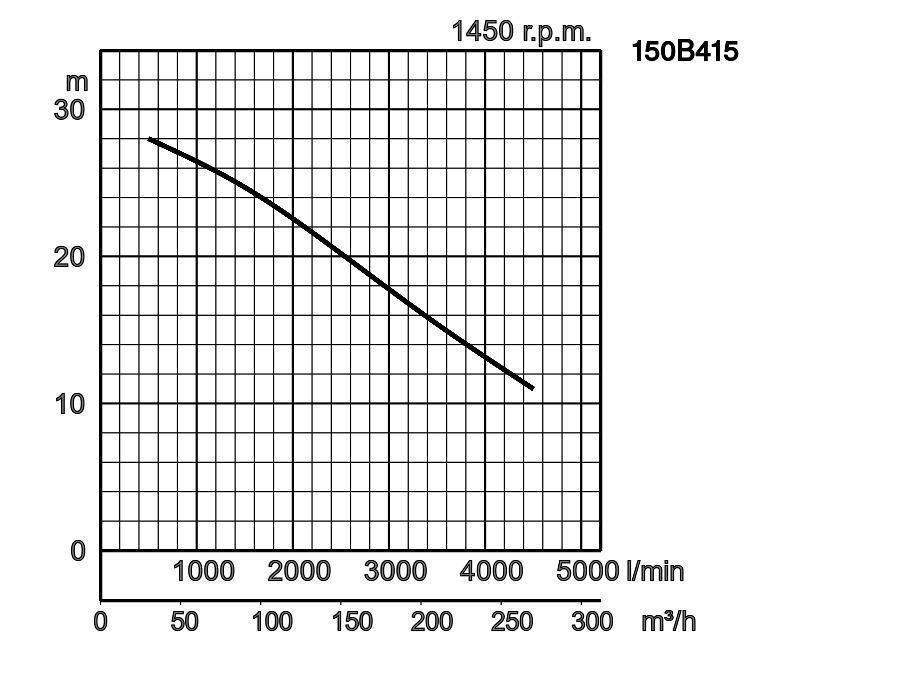

150B415 TOS150B415
12
150mm Fognatura 75 5-9 4500 28 15 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 35 x 22
Valore massimo del pH 5-9
Portata massima l/min 263
Prevalenza massima m 9
Potenza motore kW 0,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 45 x 20
Valore massimo del pH 5-9
Portata massima l/min 435
Prevalenza massima m 12
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 75
Valore massimo del pH 5-9
Portata massima l/min 360
Prevalenza massima m 15.20
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 49 x 41
Valore massimo del pH 5-9
Portata massima l/min 1000
Prevalenza massima m 16.90
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 47 x 53
Valore massimo del pH 5-9
Portata massima l/min 1500
Prevalenza massima m 16
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 81 x 53
Valore massimo del pH 5-9
Portata massima l/min 2000
Prevalenza massima m 16.40
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm Dimensioni: 35 x 62
Valore massimo del pH 5-9
Portata massima l/min 1180
Prevalenza massima m 20
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 70
Valore massimo del pH 5-9
Portata massima l/min 4000
Prevalenza massima m 7,1
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 40 x 51
Valore massimo del pH 5-9
Portata massima l/min 2070
Prevalenza massima m 26
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 40 x 61
Valore massimo del pH 5-9
Portata massima l/min 2260
Prevalenza massima m 29.70
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 60
Valore massimo del pH 5-9
Portata massima l/min 5000
Prevalenza massima m 14
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 75
Valore massimo del pH 5-9
Portata massima l/min 4500
Prevalenza massima m 28
Potenza motore kW 15
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 100mm, 150mm, 50mm, 80mm
Tipo di raccordo Filettatura interna, flangia JIS10K
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 35 x 22, 40 x 51, 40 x 61, 45 x 20, 47 x 53, 49 x 41, 60, 70, 75, 81 x 53, Dimensioni: 35 x 62
Valore massimo del pH 5-9
Portata massima l/min 263 - 5000
Prevalenza massima m 7,1 - 29.70
Pompa
Componenti
Girante Girante anti-intasamento
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa grigia EN-GJL-200
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa grigia EN-GJL-200, Fusione di ghisa duttile EN-GJS-450-10
Corpo pompa Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 15
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68, Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento E, Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1410 - 2912
Protezione motore (integrata) Interruttore termico circolare, Protettore in miniatura
Corrente nominale 1.10 - 30.90
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13, Acciaio inossidabile EN-X6Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm²
Lunghezza del cavo 10m
Altri
Peso a secco Kg 23 - 266
Resistenza alla pressione massimo 30m, massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50B2.4
  • 50B2.75
  • 50B2.75H
  • 80B21.5
  • 100B42.2
  • 100B43.7
  • 100B43.7H
  • 150B43.7
  • 100B45.5
  • 100B47.5
  • 150B47.5L
  • 150B415
ModelloAA1A2A3BB1DD1D2HW1W2
50B2.434720885120181155224112112443140340
50B2.75405226125138199155250125125439170410
50B2.75H405226125138199155250125125415145385
80B21.5446267125165234185250125125536190465
100B42.2569322154210303210331164167616225570
100B43.7575322160210308210339164175690235645
100B43.7H569322154210303210331164167666225620
150B43.7871503228320515280486232254875450830
100B45.5687388194260372210400197203824335700
100B47.5687388194260372210400197203814335720
150B47.5L8715032283205152804862322541085450955
150B41589551324233050628049024524511684051045
Dimensioni in mm
  • 150B47.5L
  • 150B415
W1 : livello minimo aspirazione
  • 50B2.4
  • 50B2.75
  • 50B2.75H
  • 80B21.5
  • 100B42.2
  • 100B43.7
  • 100B43.7H
  • 150B43.7
  • 100B45.5
  • 100B47.5
W1 : livello minimo aspirazione
ModelloAA1A2A3A5A6DD1D2HH1H2M1M2W1W2
50B2.43102258517517525322411211247869658550350200400
50B2.7536824312519317525325012512547966540550350210450
50B2.75H36824312519317525325012512545966544550350190430
80B21.541028512522516525825012512551558550500400240515
100B42.248433015427016527033116416763179015600500240585
100B43.749033016027016525833916417570086010600450245655
100B43.7H48433015427016527033116416768184015600500240635
150B43.77355072284121903304592052548201010-900700395775
100B45.56194251943301812863841812039061202118700600305775
100B47.56194251943301812863841812039271240118700600305800
150B47.5L73550722841219033045920525410301378144900700400900
150B41575951724242219033046422024411221488147900700360995

La serie B è una pompa sommergibile per acque reflue e liquami di base per impieghi gravosi che offre un'eccellente capacità di passaggio di solidi con un funzionamento affidabile. Offrono un'ampia gamma di fori di scarico che vanno da 50 a 300 mm e potenze del motore da 0,4 a 75 kW e sono disponibili in una varietà di modelli, tra cui modelli ad alta prevalenza e modelli BP monofase in grado di gestire una domanda di pompaggio ad alto volume. Le pompe della serie B hanno accumulato vari track record e know-how in un'ampia gamma di applicazioni industriali e di trattamento delle acque per molti anni.
