Pompe per liquami a risparmio energetico costruite con giranti a canale e motori IE3. Design standard adatto per installazioni a secco e a pozzetto. Disponibile versione ATEX.
| Model | Colour code curve | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Potenza motore kW | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

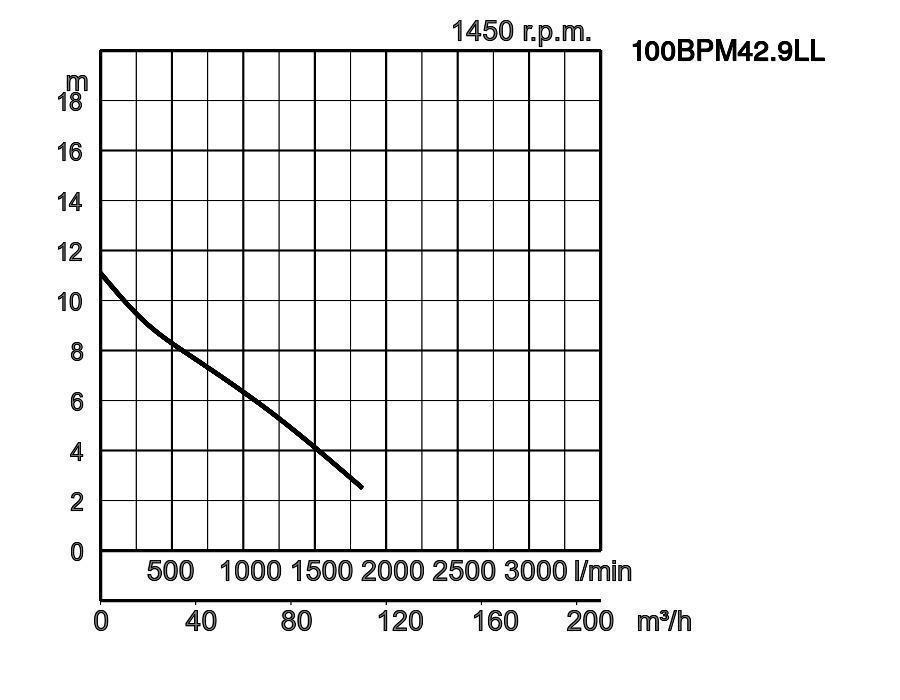

| 100BPM42.9LL | TOS100BPM42.9LL |
1
|
100 | Fognatura | 80 | 5-9 | 1833 | 11.10 | 2,9 | Trifase / 400V / 50Hz |

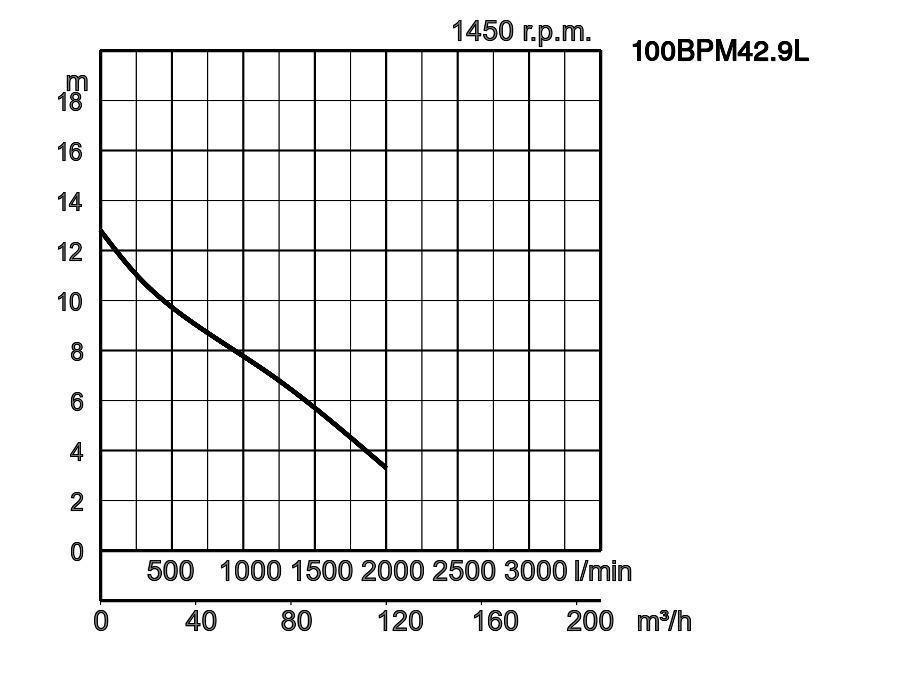

| 100BPM42.9L | TOS100BPM42.9L |
2
|
100 | Fognatura | 80 | 5-9 | 2000 | 12.80 | 2,9 | Trifase / 400V / 50Hz |

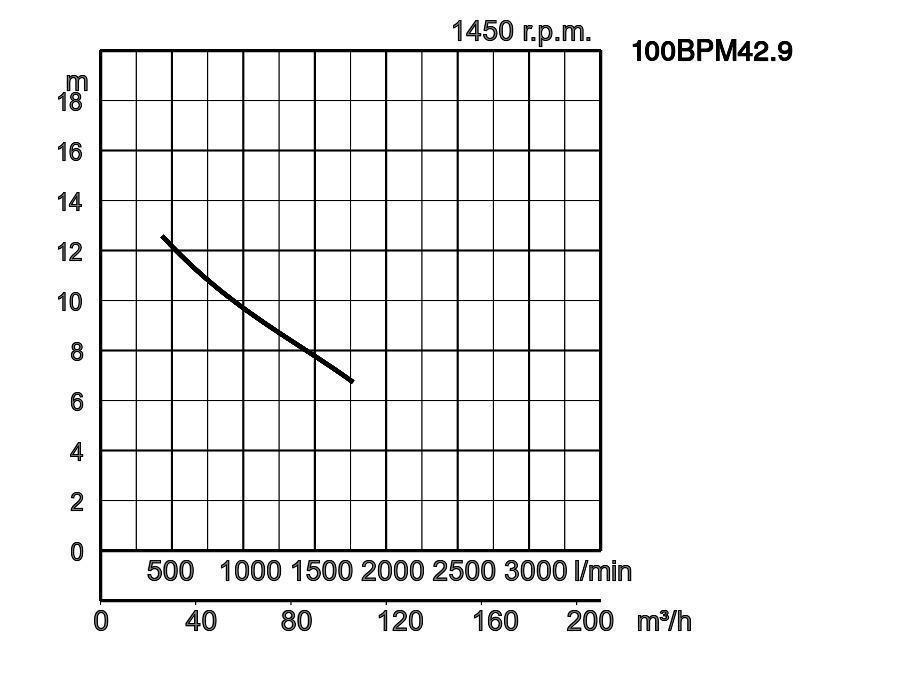

| 100BPM42.9 | TOS100BPM42.9 |
3
|
100 | Fognatura | 80 | 5-9 | 2367 | 12.40 | 2,9 | Trifase / 400V / 50Hz |

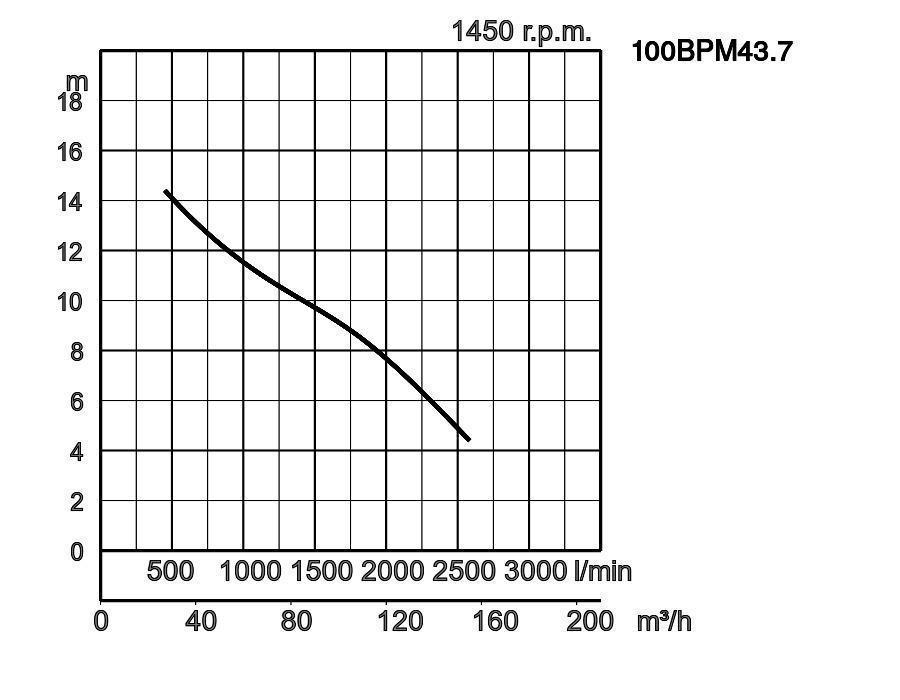

| 100BPM43.7 | TOS100BPM43.7 |
4
|
100 | Fognatura | 80 | 5-9 | 2583 | 14.40 | 3,7 | Trifase / 400V / 50Hz |

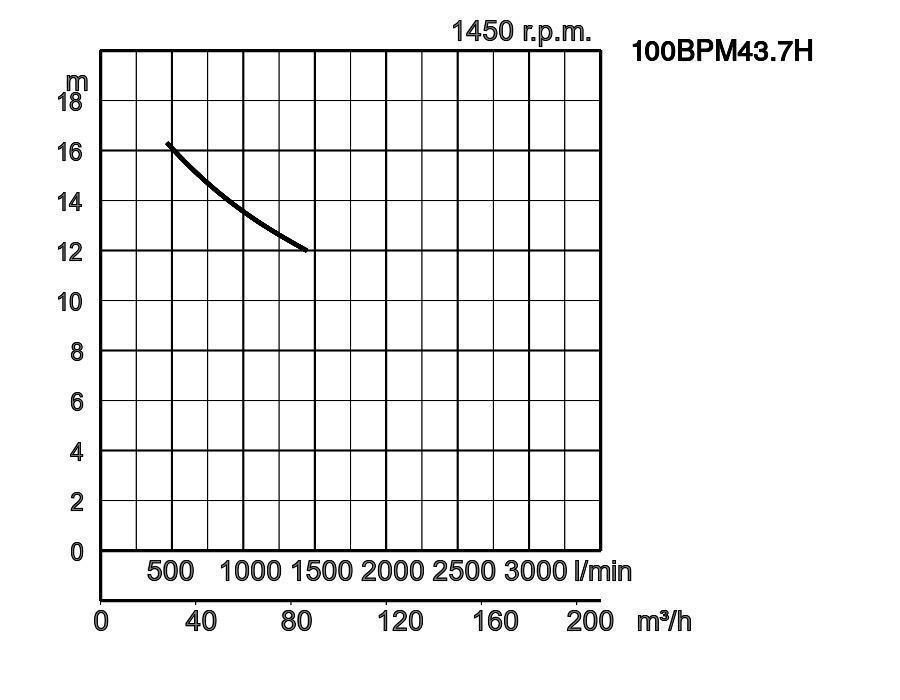

| 100BPM43.7H | TOS100BPM43.7H |
5
|
100 | Fognatura | 80 | 5-9 | 1444 | 16.10 | 3,7 | Trifase / 400V / 50Hz |

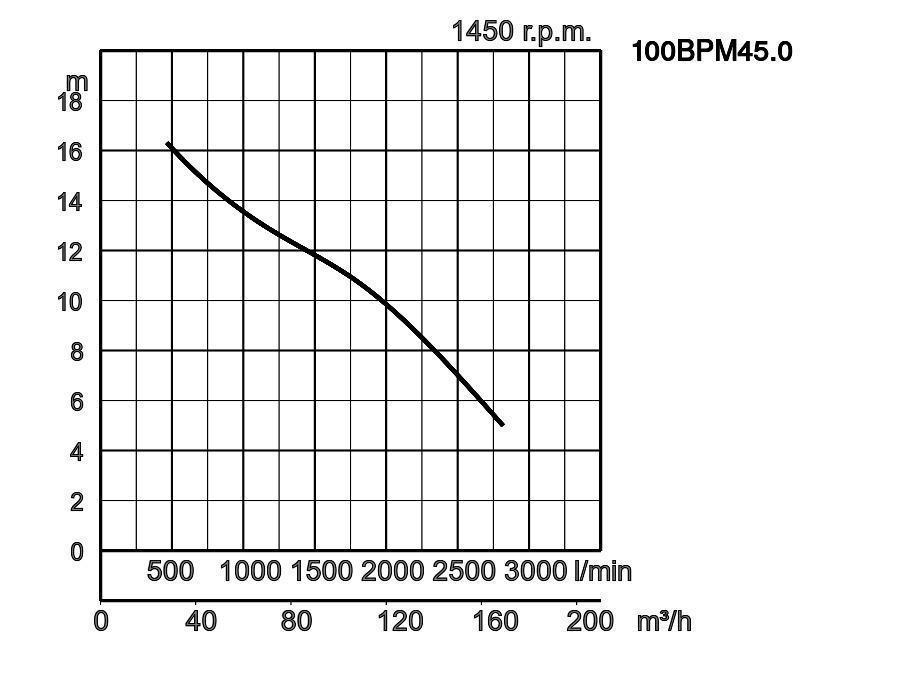

| 100BPM45.0 | TOS100BPM45.0 |
6
|
100 | Fognatura | 80 | 5-9 | 2817 | 16.10 | 5,0 | Trifase / 400V / 50Hz |
| 100BPM46.5 | TOS100BPM46.5 |
7
|
100 | Fognatura | 80 | 5-9 | 3067 | 18 | 6,5 | Trifase / 400V / 50Hz |

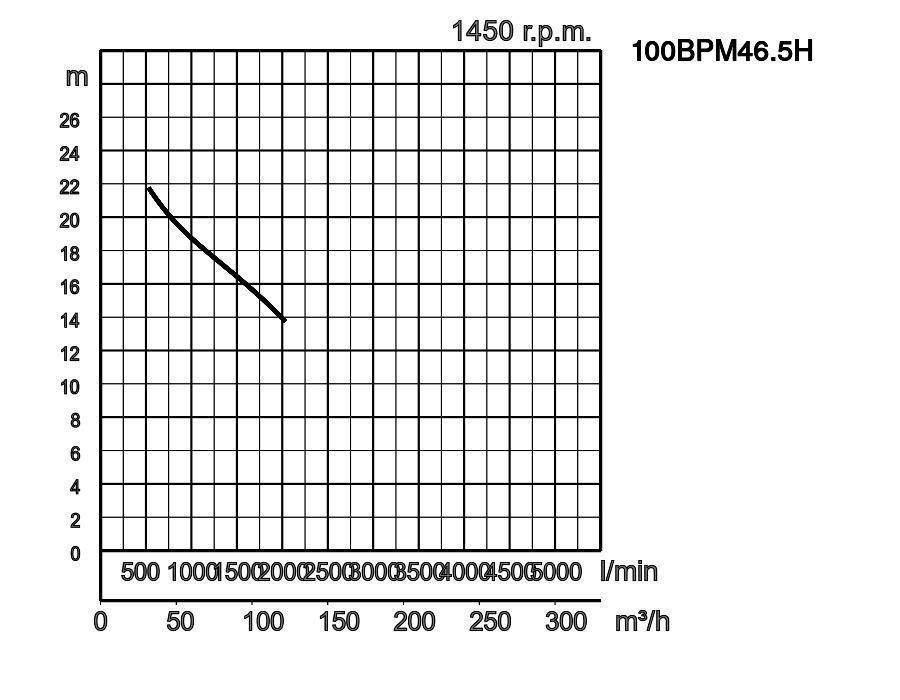

| 100BPM46.5H | TOS100BPM46.5H |
8
|
100 | Fognatura | 80 | 5-9 | 2033 | 22.10 | 6,5 | Trifase / 400V / 50Hz |
| 100BPM48.5 | TOS100BPM48.5 |
9
|
100 | Fognatura | 80 | 5-9 | 3250 | 23.90 | 8,5 | Trifase / 400V / 50Hz |

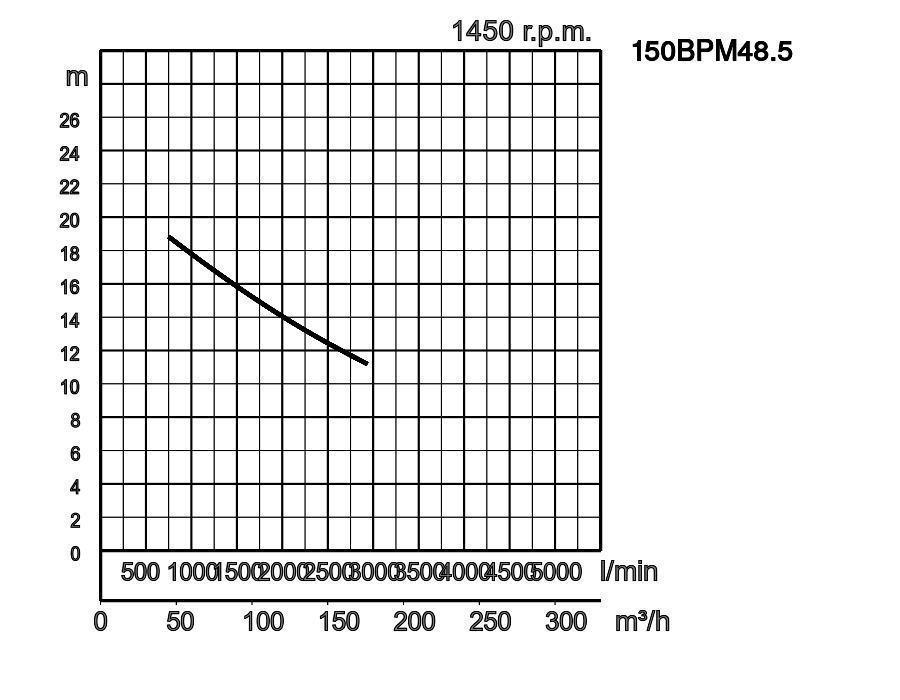

| 150BPM48.5 | TOS150BPM48.5 |
10
|
150 | Fognatura | 100 | 5-9 | 2935 | 18.30 | 8,5 | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1833 |
| Prevalenza massima m | 11.10 |
| Potenza motore kW | 2,9 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2000 |
| Prevalenza massima m | 12.80 |
| Potenza motore kW | 2,9 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2367 |
| Prevalenza massima m | 12.40 |
| Potenza motore kW | 2,9 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2583 |
| Prevalenza massima m | 14.40 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1444 |
| Prevalenza massima m | 16.10 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2817 |
| Prevalenza massima m | 16.10 |
| Potenza motore kW | 5,0 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3067 |
| Prevalenza massima m | 18 |
| Potenza motore kW | 6,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2033 |
| Prevalenza massima m | 22.10 |
| Potenza motore kW | 6,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3250 |
| Prevalenza massima m | 23.90 |
| Potenza motore kW | 8,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 150 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2935 |
| Prevalenza massima m | 18.30 |
| Potenza motore kW | 8,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 - 150 |
|---|---|
| Tipo di raccordo | Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN150 (PN10) |
| Tipo di fluido | Fognatura |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 80 - 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1444 - 3250 |
| Prevalenza massima m | 11.10 - 23.90 |
| ATEX disponibile | SÌ |
|---|
| Girante | Girante monocanale |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Guarnizione meccanica interna/esterna |
| Girante | Fusione di ghisa grigia EN-GJL-250 |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-250 |
| Potenza motore kW | 2,9 - 8,5 |
|---|---|
| Tipo di avviamento | diretto online, stella/triangolo |
| Tipo, Poli | Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento H |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1450 |
| Protezione motore (integrata) | Protettore in miniatura |
| Corrente nominale | 5,9 - 16,8 |
| Albero | Acciaio inossidabile EN-X14CrMoS17 |
|---|---|
| Cavo | H07RN8-F PIÙ 10G1,5, H07RN8-F PIÙ 12G1,5 |
| Lunghezza del cavo | 10m |
| Peso a secco Kg | 130 - 202 |
|---|---|
| Resistenza alla pressione | massimo 20m |
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 100 | 125 | 218 | 403 | 395 | 577 | 122 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 100 | 100 | 100 | 125 | 218 | 403 | 395 | 577 | 122 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 100 | 125 | 225 | 410 | 395 | 656 | 122 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 100 | 125 | 225 | 410 | 395 | 656 | 122 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 100 | 125 | 225 | 410 | 395 | 656 | 122 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 100 | 100 | 100 | 125 | 225 | 410 | 395 | 656 | 122 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 100 | 100 | 100 | 125 | 225 | 410 | 395 | 656 | 122 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 100 | 125 | 220 | 405 | 395 | 677 | 122 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 100 | 100 | 100 | 125 | 220 | 405 | 395 | 677 | 122 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 150 | 150 | 150 | 125 | 262 | 548 | 450 | 967 | 273 |
| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100BPM42.9LL | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9L | 714 | 360 | 200 | 315 | 155 | 784 | 100 | 100 | 147 |
| 100BPM42.9 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM43.7H | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM45.0 | 720 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM46.5 | 790 | 460 | 280 | 357 | 163 | 884 | 100 | 100 | 140 |
| 100BPM46.5H | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
| 100BPM48.5 | 803 | 488 | 300 | 381 | 178 | 912 | 100 | 100 | 145 |
| 150BPM48.5 | 861 | 610 | 370 | 467 | 209 | 1160 | 150 | 150 | 138 |
La serie BPM è l'aggiornamento ad alta efficienza della popolare serie BY. Per ottenere la massima efficienza complessiva possibile e quindi un basso consumo energetico, sono stati sviluppati e dotati nuovi motori IE3. In combinazione con la nuova efficiente idraulica BY, la nuova generazione di pompe è all'avanguardia in termini di economia e affidabilità. Il raffreddamento permanente del motore con una camicia di raffreddamento anti-intasamento consente alle unità di essere installate bagnate o asciutte. Disponibile ATEX.
