Pompe per acque reflue a passaggio libero senza restrizioni e a risparmio energetico. Dotate di giranti a canale e motori IE3 a basso consumo energetico all'avanguardia. Sono possibili installazioni a secco e a umido.
| Model | Colour code curve | Potenza motore kW | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

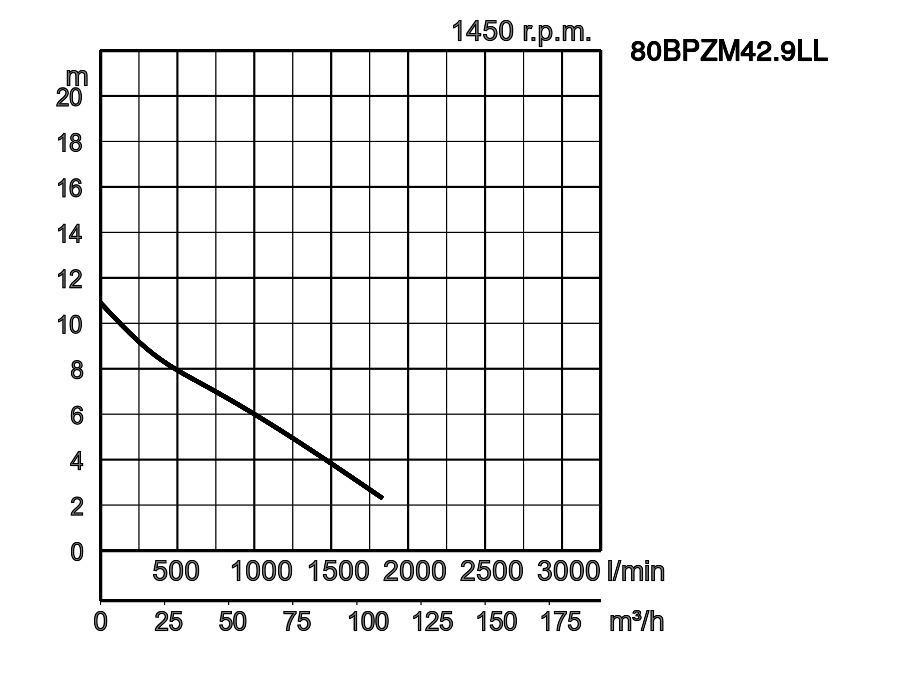

| 80BPZM42.9LL | TOS80BPZM42.9LL |
1
|
2,9 | 80 | Fognatura | 80 | 5-9 | 1833 | 10.90 | Trifase / 400V / 50Hz |

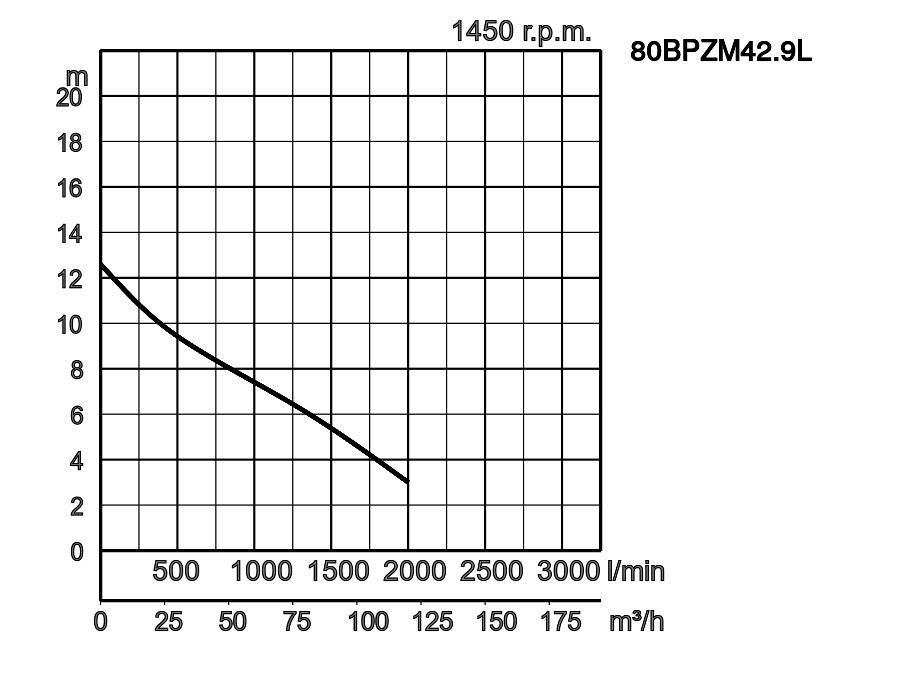

| 80BPZM42.9L | TOS80BPZM42.9L |
2
|
2,9 | 80 | Fognatura | 80 | 5-9 | 2000 | 12.60 | Trifase / 400V / 50Hz |

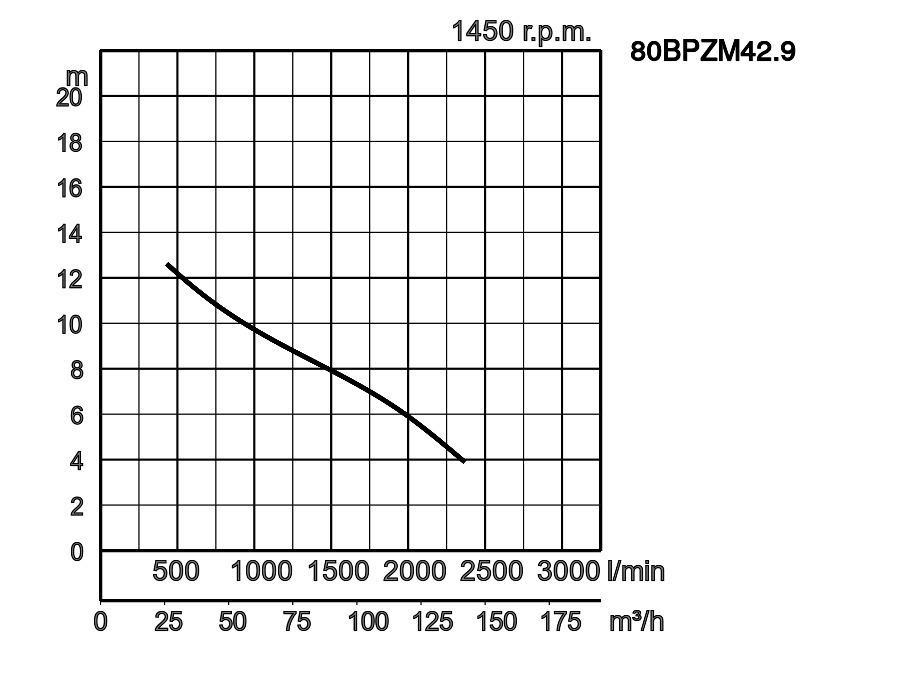

| 80BPZM42.9 | TOS80BPZM42.9 |
3
|
2,9 | 80 | Fognatura | 80 | 5-9 | 2367 | 12.40 | Trifase / 400V / 50Hz |

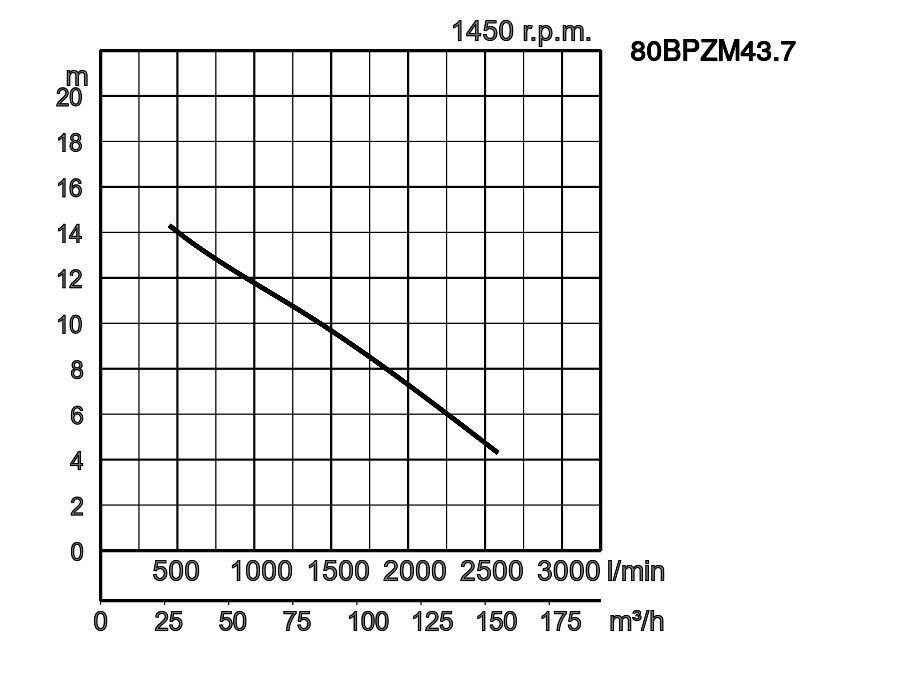

| 80BPZM43.7 | TOS80BPZM43.7 |
4
|
3,7 | 80 | Fognatura | 80 | 5-9 | 2583 | 14.40 | Trifase / 400V / 50Hz |

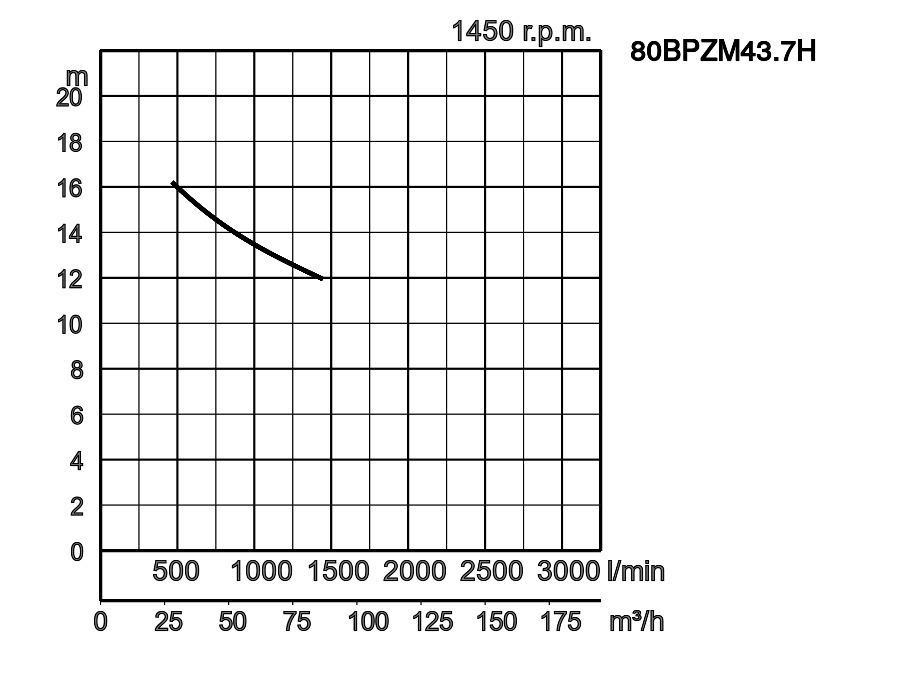

| 80BPZM43.7H | TOS80BPZM43.7H |
5
|
3,7 | 80 | Fognatura | 80 | 5-9 | 1444 | 16.10 | Trifase / 400V / 50Hz |

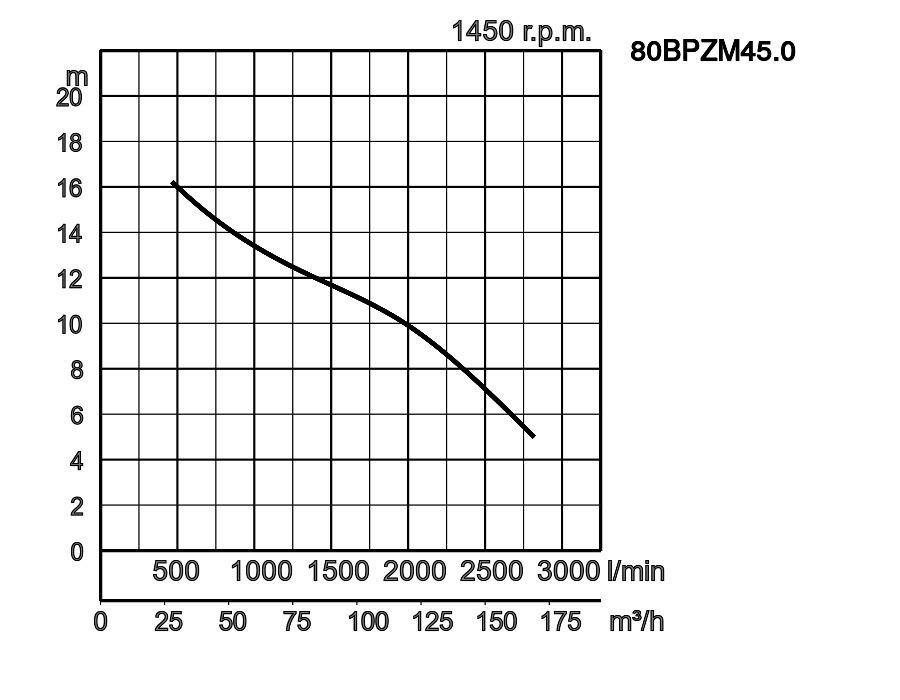

| 80BPZM45.0 | TOS80BPZM45.0 |
6
|
5,0 | 80 | Fognatura | 80 | 5-9 | 2817 | 16.10 | Trifase / 400V / 50Hz |

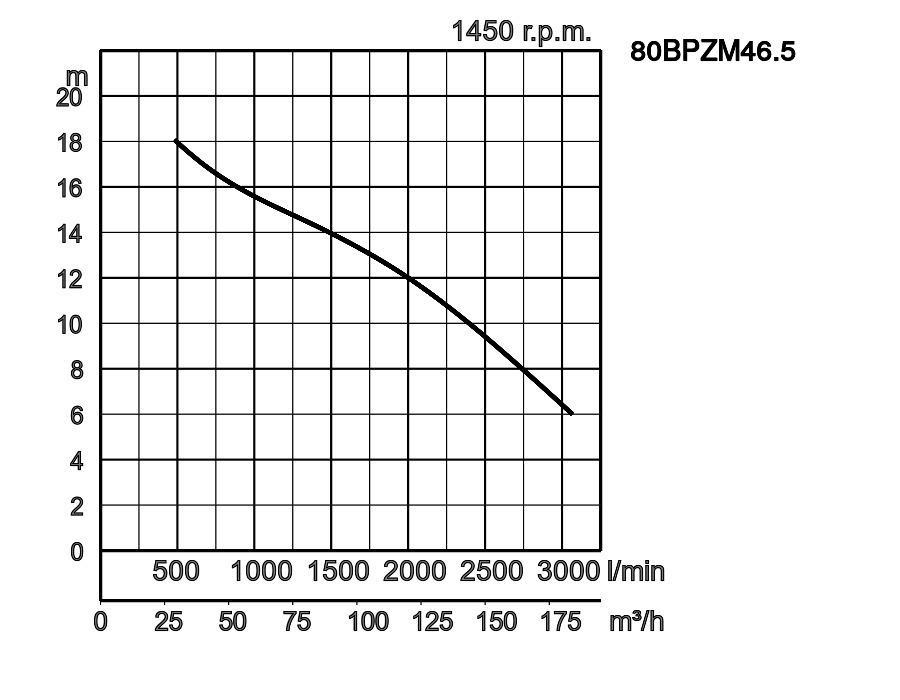

| 80BPZM46.5 | TOS80BPZM46.5 |
7
|
6,5 | 80 | Fognatura | 80 | 5-9 | 3067 | 18 | Trifase / 400V / 50Hz |

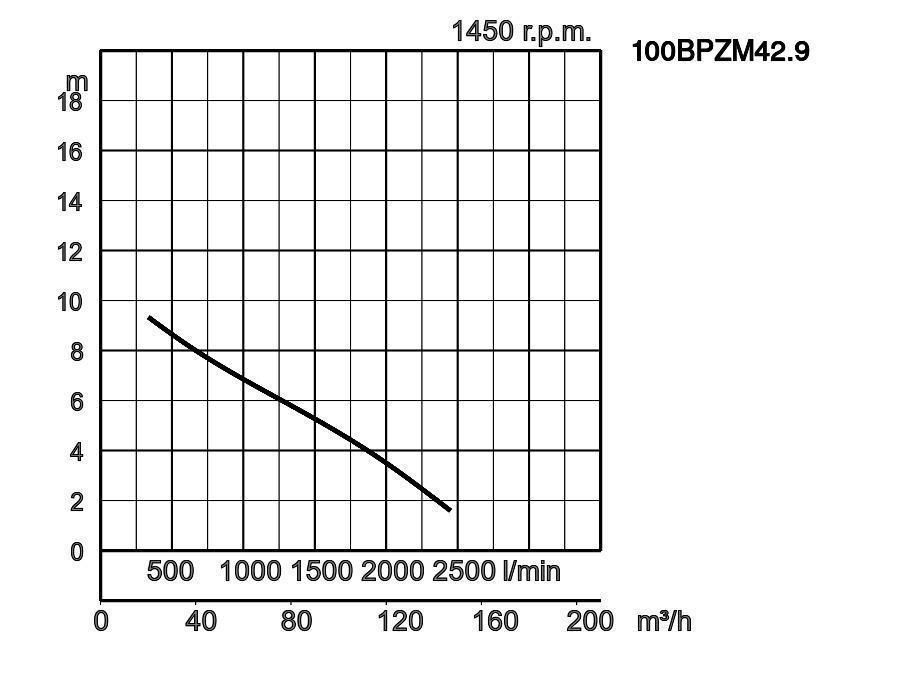

| 100BPZM42.9 | TOS100BPZM42.9 |
8
|
2,9 | 100 | Fognatura | 100 | 5-9 | 2448 | 9.20 | Trifase / 400V / 50Hz |

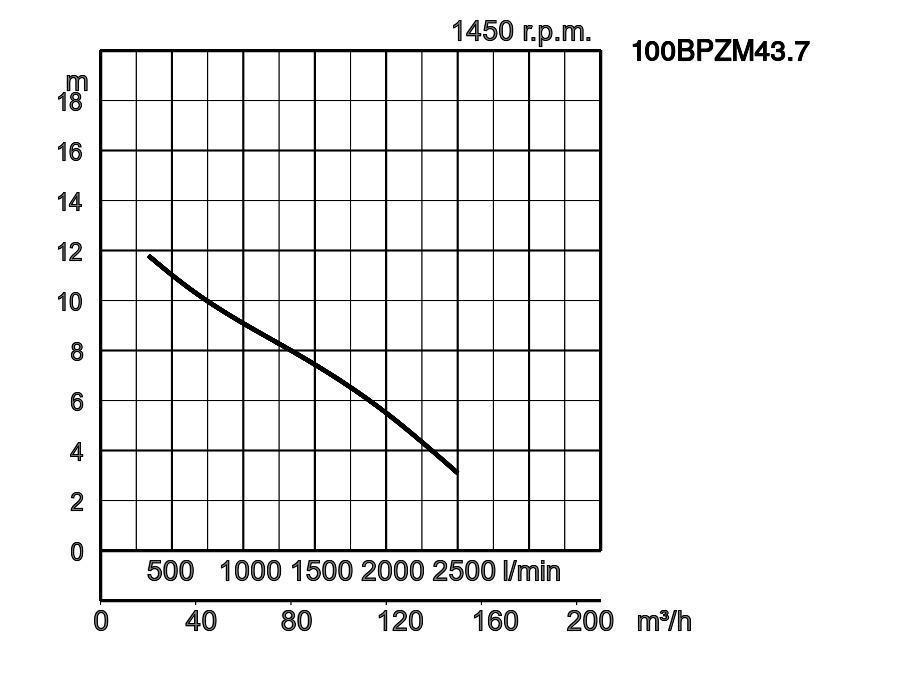

| 100BPZM43.7 | TOS100BPZM43.7 |
9
|
3,7 | 100 | Fognatura | 100 | 5-9 | 2500 | 11.70 | Trifase / 400V / 50Hz |

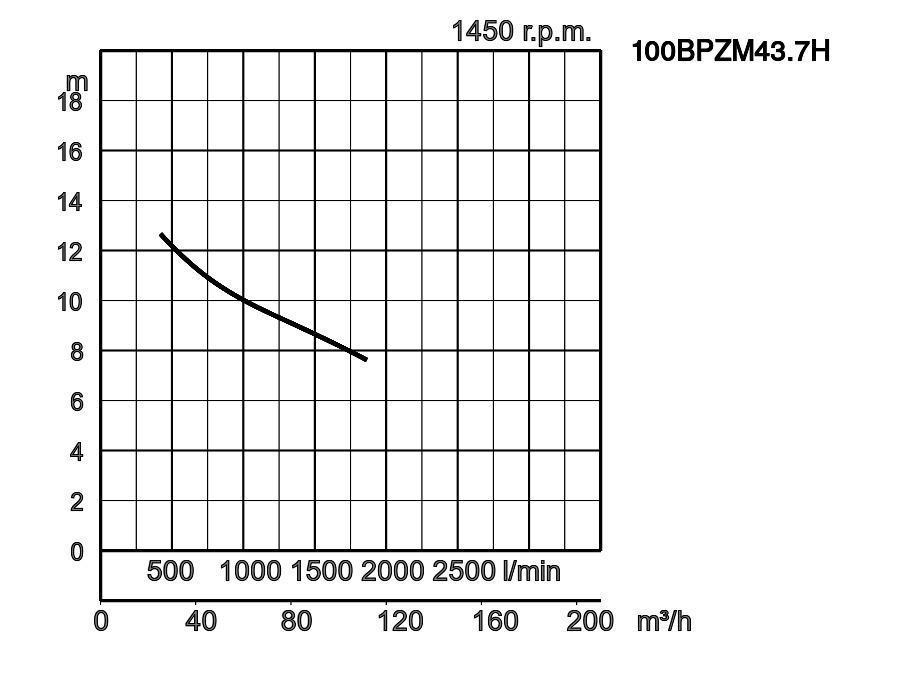

| 100BPZM43.7H | TOS100BPZM43.7H |
10
|
3,7 | 100 | Fognatura | 100 | 5-9 | 1863 | 12.60 | Trifase / 400V / 50Hz |

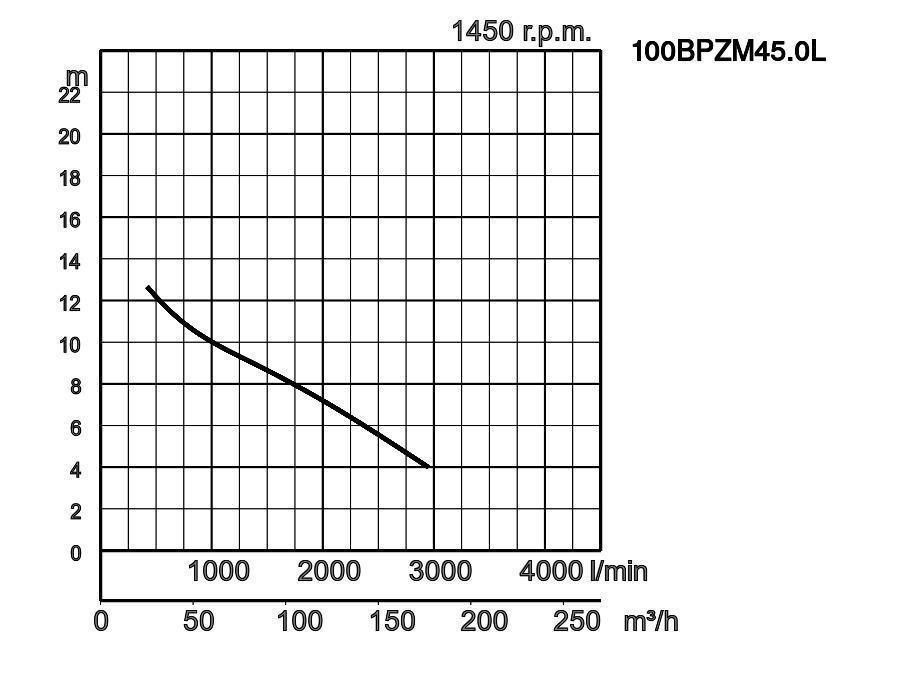

| 100BPZM45.0L | TOS100BPZM45.0L |
11
|
5,0 | 100 | Fognatura | 100 | 5-9 | 2950 | 12.60 | Trifase / 400V / 50Hz |

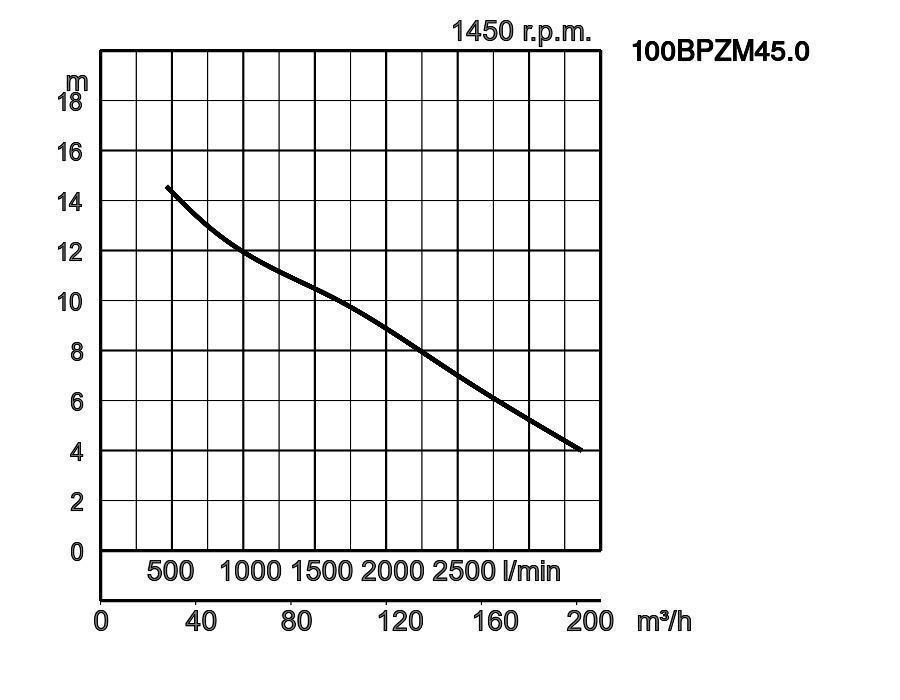

| 100BPZM45.0 | TOS100BPZM45.0 |
12
|
5,0 | 100 | Fognatura | 100 | 5-9 | 3367 | 14.40 | Trifase / 400V / 50Hz |

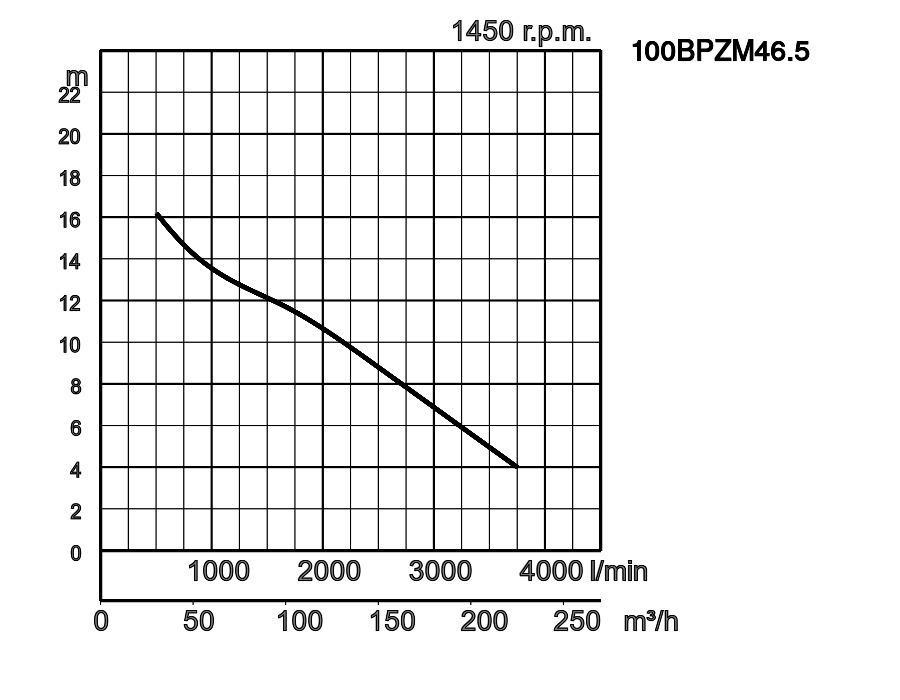

| 100BPZM46.5 | TOS100BPZM46.5 |
13
|
6,5 | 100 | Fognatura | 100 | 5-9 | 3750 | 16.30 | Trifase / 400V / 50Hz |

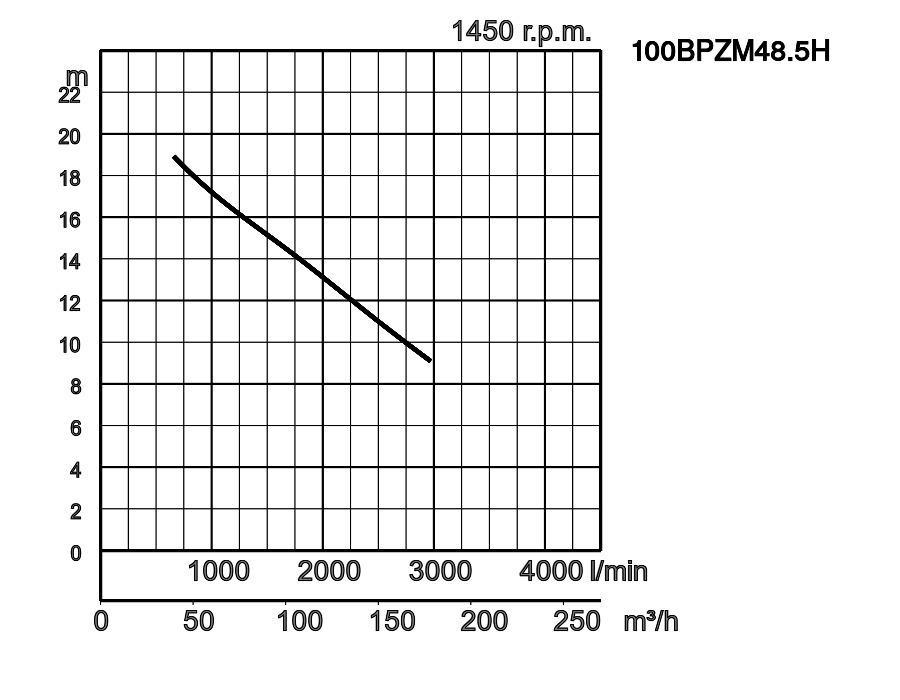

| 100BPZM48.5H | TOS100BPZM48.5H |
14
|
8,5 | 100 | Fognatura | 100 | 5-9 | 2970 | 18.90 | Trifase / 400V / 50Hz |
| Potenza motore kW | 2,9 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1833 |
| Prevalenza massima m | 10.90 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 2,9 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2000 |
| Prevalenza massima m | 12.60 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 2,9 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2367 |
| Prevalenza massima m | 12.40 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 3,7 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2583 |
| Prevalenza massima m | 14.40 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 3,7 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1444 |
| Prevalenza massima m | 16.10 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 5,0 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2817 |
| Prevalenza massima m | 16.10 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 6,5 |
| ø Bocca di scarico mm | 80 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3067 |
| Prevalenza massima m | 18 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 2,9 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2448 |
| Prevalenza massima m | 9.20 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 3,7 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2500 |
| Prevalenza massima m | 11.70 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 3,7 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1863 |
| Prevalenza massima m | 12.60 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 5,0 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2950 |
| Prevalenza massima m | 12.60 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 5,0 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3367 |
| Prevalenza massima m | 14.40 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 6,5 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3750 |
| Prevalenza massima m | 16.30 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| Potenza motore kW | 8,5 |
| ø Bocca di scarico mm | 100 |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2970 |
| Prevalenza massima m | 18.90 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80 - 100 |
|---|---|
| Tipo di raccordo | Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN80 (PN10) |
| Tipo di fluido | Fognatura |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 80 - 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1444 - 3750 |
| Prevalenza massima m | 9.20 - 18.90 |
| ATEX disponibile | SÌ |
|---|
| Girante | Girante monocanale |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Guarnizione meccanica interna/esterna |
| Girante | Fusione di ghisa grigia EN-GJL-250 |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-250 |
| Potenza motore kW | 2,9 - 8,5 |
|---|---|
| Tipo di avviamento | diretto online, stella/triangolo |
| Tipo, Poli | Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento H |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1450 |
| Protezione motore (integrata) | Protettore in miniatura |
| Corrente nominale | 5,9 - 16,8 |
| Albero | Acciaio inossidabile EN-X14CrMoS17, Acciaio inossidabile EN-X5CrNiMo17-12-2 |
|---|---|
| Cavo | H07RN8-F PIÙ 10G1,5, H07RN8-F PIÙ 12G1,5 |
| Lunghezza del cavo | 10m |
| Peso a secco Kg | 130 - 184 |
|---|---|
| Resistenza alla pressione | massimo 20m |
| Modello | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BPZM42.9LL | 714 | 360 | 200 | 315 | 155 | 80 | 100 | 80 | 125 | 218 | 316 | 395 | 578 | 137 |
| 80BPZM42.9L | 714 | 360 | 200 | 315 | 155 | 80 | 100 | 80 | 125 | 218 | 316 | 395 | 578 | 137 |
| 80BPZM42.9 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 80 | 125 | 225 | 323 | 395 | 658 | 137 |
| 80BPZM43.7 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 80 | 125 | 225 | 323 | 395 | 658 | 137 |
| 80BPZM43.7H | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 80 | 125 | 225 | 323 | 395 | 658 | 137 |
| 80BPZM45.0 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 80 | 125 | 225 | 323 | 395 | 658 | 137 |
| 80BPZM46.5 | 790 | 460 | 280 | 357 | 163 | 80 | 100 | 80 | 125 | 225 | 323 | 395 | 658 | 137 |
| 100BPZM42.9 | 765 | 422 | 265 | 331 | 155 | 100 | 100 | 100 | 125 | 248 | 433 | 395 | 642 | 122 |
| 100BPZM43.7 | 765 | 422 | 265 | 331 | 155 | 100 | 100 | 100 | 125 | 248 | 433 | 395 | 642 | 122 |
| 100BPZM43.7H | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 100 | 125 | 245 | 430 | 450 | 684 | 122 |
| 100BPZM45.0L | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 100 | 125 | 245 | 430 | 450 | 684 | 122 |
| 100BPZM45.0 | 761 | 460 | 280 | 342 | 155 | 100 | 100 | 100 | 125 | 245 | 430 | 450 | 684 | 122 |
| 100BPZM46.5 | 831 | 460 | 280 | 342 | 155 | 100 | 100 | 100 | 125 | 245 | 430 | 450 | 684 | 122 |
| 100BPZM48.5H | 844 | 585 | 345 | 457 | 225 | 100 | 150 | 100 | 125 | 245 | 430 | 450 | 764 | 122 |

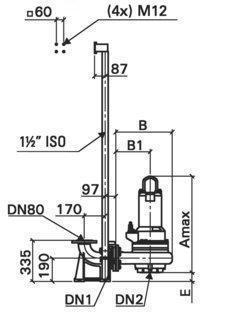

| Modello | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80BPZM42.9LL | 714 | 360 | 200 | 315 | 155 | 727 | 80 | 100 | 97 |
| 80BPZM42.9L | 714 | 360 | 200 | 315 | 155 | 727 | 80 | 100 | 97 |
| 80BPZM42.9 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM43.7 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM43.7H | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM45.0 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM46.5 | 790 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 100BPZM42.9 | 765 | 422 | 265 | 331 | 155 | 846 | 100 | 100 | 117 |
| 100BPZM43.7 | 765 | 422 | 265 | 331 | 155 | 846 | 100 | 100 | 117 |
| 100BPZM43.7H | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM45.0L | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM45.0 | 761 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM46.5 | 831 | 460 | 280 | 342 | 155 | 884 | 100 | 100 | 120 |
| 100BPZM48.5H | 844 | 585 | 345 | 457 | 225 | 1009 | 100 | 150 | 120 |
La serie BPZM unisce i vantaggi di un passaggio libero senza restrizioni e motori a risparmio energetico classificati IE3. Dotata inoltre della nostra idraulica più efficiente e delle giranti a canale, la BPZM unisce i migliori vantaggi di tutte le pompe per liquami. Il raffreddamento permanente del motore consente installazioni a umido e a secco.
