BY(Z)MK

BY(Z)MK | 400V / 50Hz
Richiedi un'offerta

Estensione della serie di pompe per acque reflue a girante a canale BYM con capacità di installazione a secco. Ideale per acque reflue grezze dotate di motori a 4 e 6 poli fino a 160 kW. Alcuni modelli disponibili in ATEX su richiesta.

Dati tecnici
  • ø Bocca di scarico mm: 100 - 300
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 100 - 150
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 4333 - 32508
  • Prevalenza massima m: 9.40 - 40.10
  • Potenza motore kW: 7,3 - 160
  • Fase / Tensione: Trifase / 400V / 50Hz
Curva di prestazione
1 O
2 O
3 O
4 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting

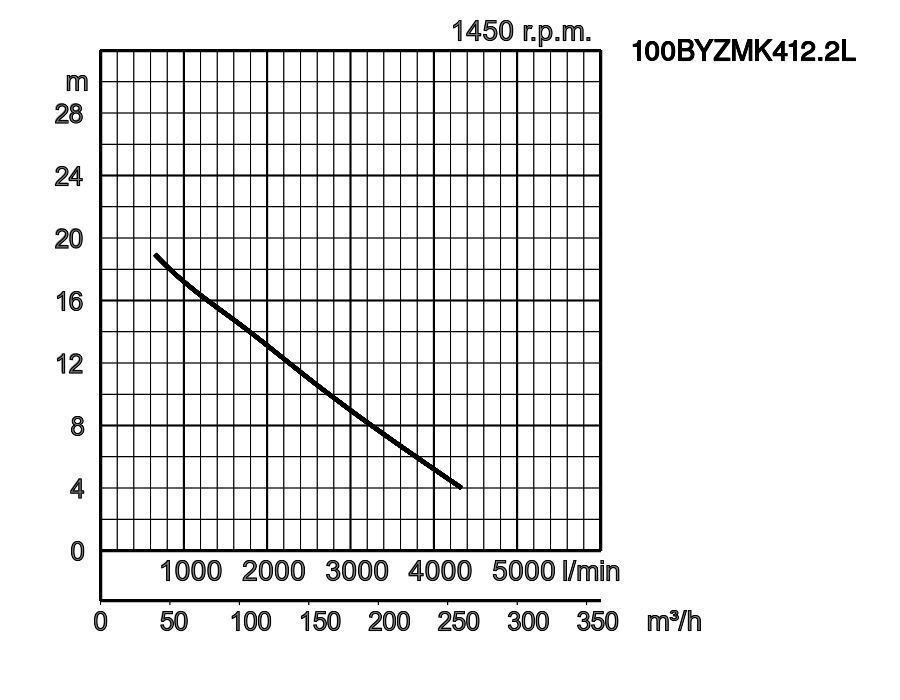

100BYZMK412.2L 100BYZMK412.2L
1
100 Fognatura 100 5-9 4333 18.90 12,2 Trifase / 400V / 50Hz

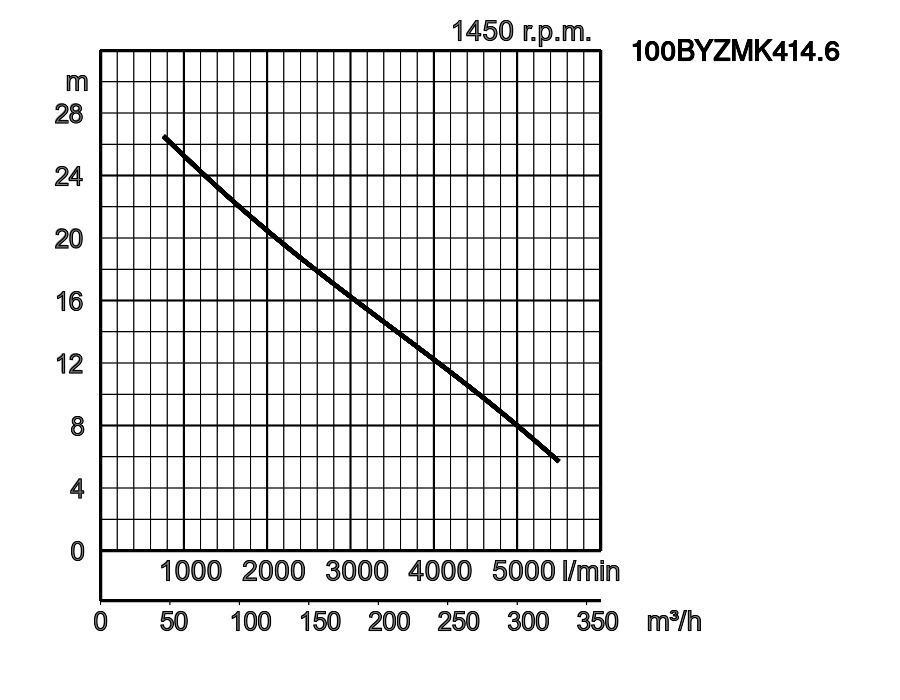

100BYZMK414.6 100BYZMK414.6
2
100 Fognatura 100 5-9 5500 25.60 14,6 Trifase / 400V / 50Hz

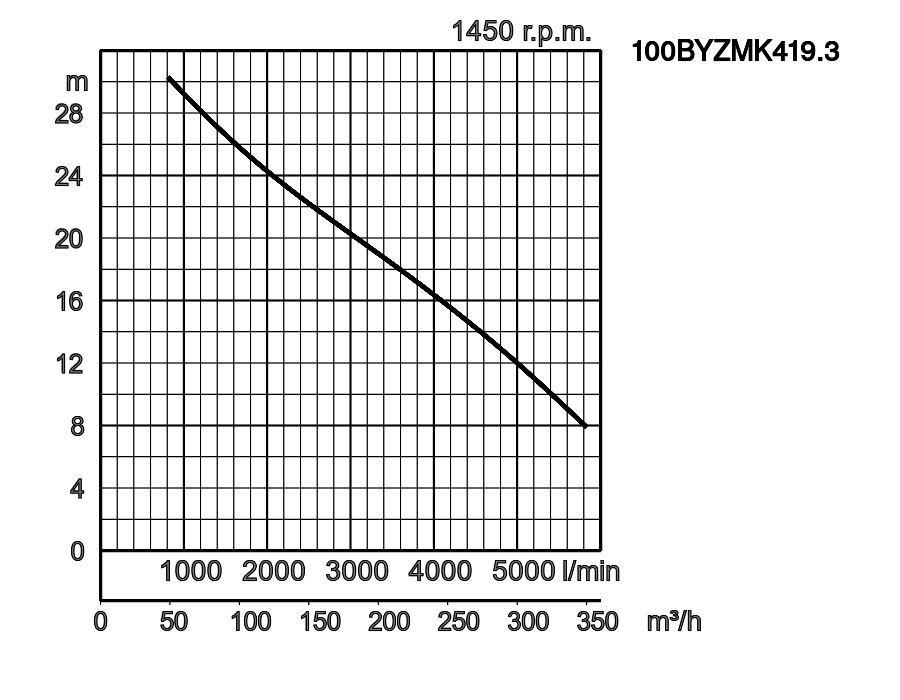

100BYZMK419.3 100BYZMK419.3
3
100 Fognatura 100 5-9 5833 29.10 19,3 Trifase / 400V / 50Hz

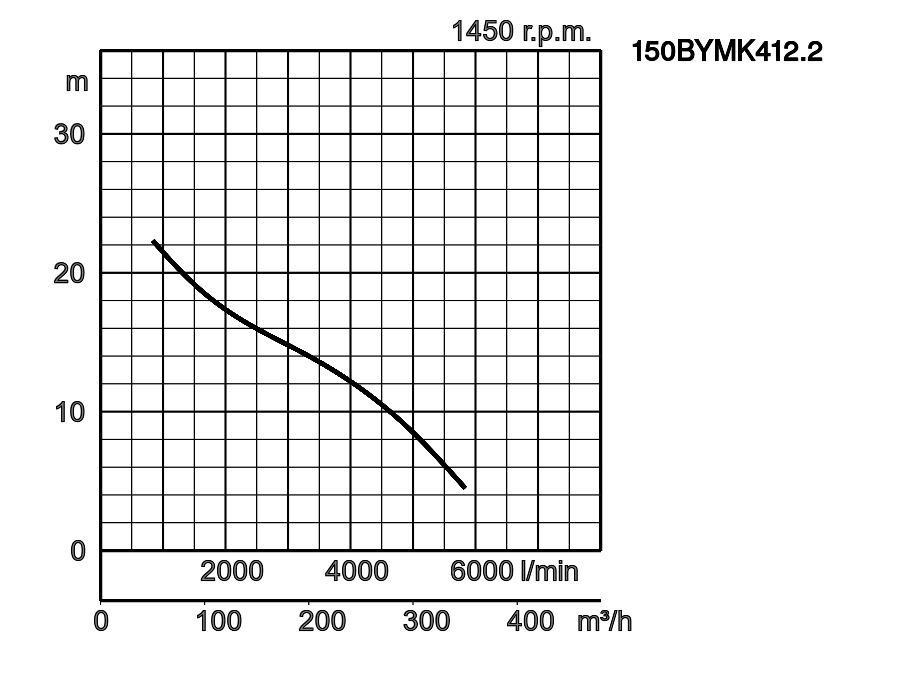

150BYMK412.2 150BY412.2
4
150 Fognatura 100 5-9 5833 22.20 12,2 Trifase / 400V / 50Hz

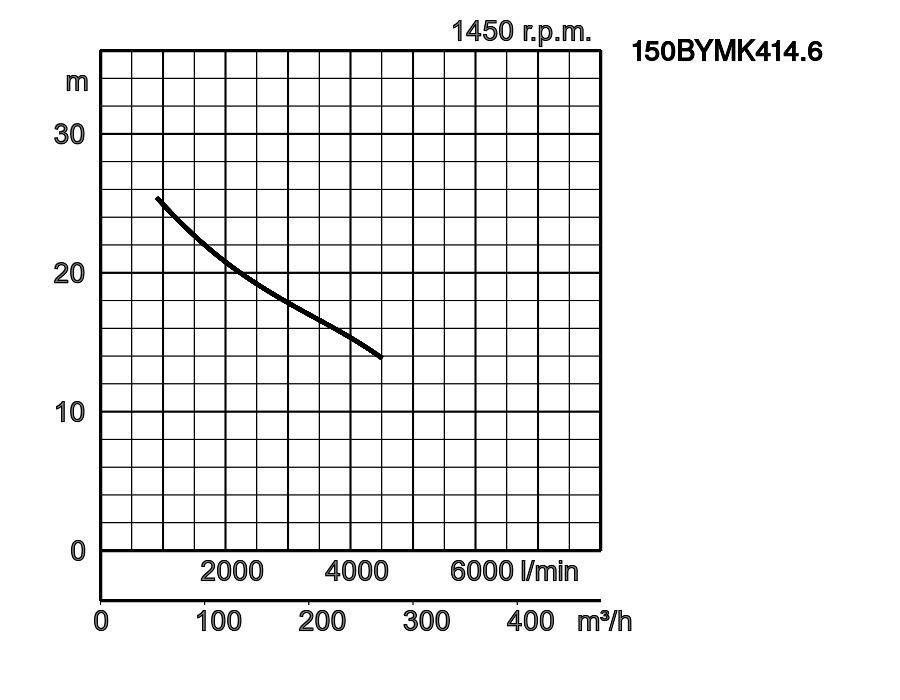

150BYMK414.6 150BYMK414.6
5
150 Fognatura 100 5-9 4504 25.10 14,6 Trifase / 400V / 50Hz

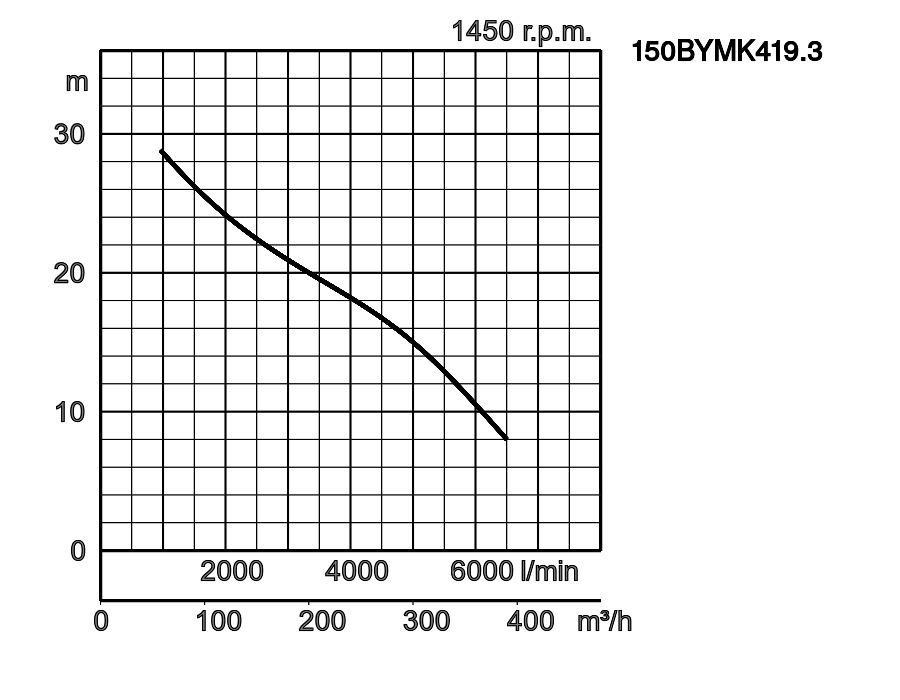

150BYMK419.3 150BYMK419.3
6
150 Fognatura 100 5-9 6500 27.80 19,3 Trifase / 400V / 50Hz

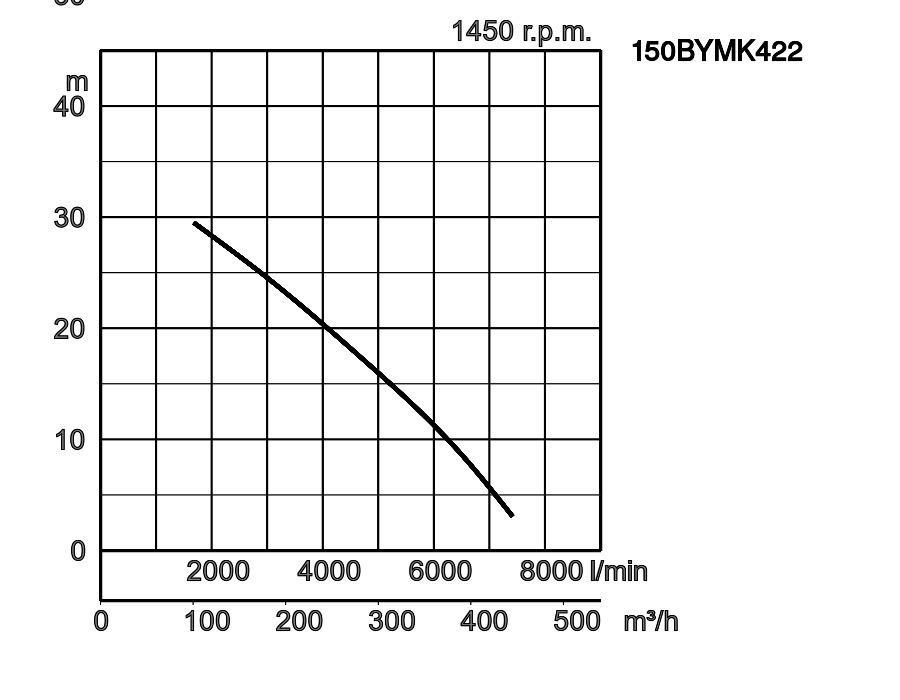

150BYMK422 150BYMK422
7
150 Fognatura 100 5-9 7417 29.50 22 Trifase / 400V / 50Hz

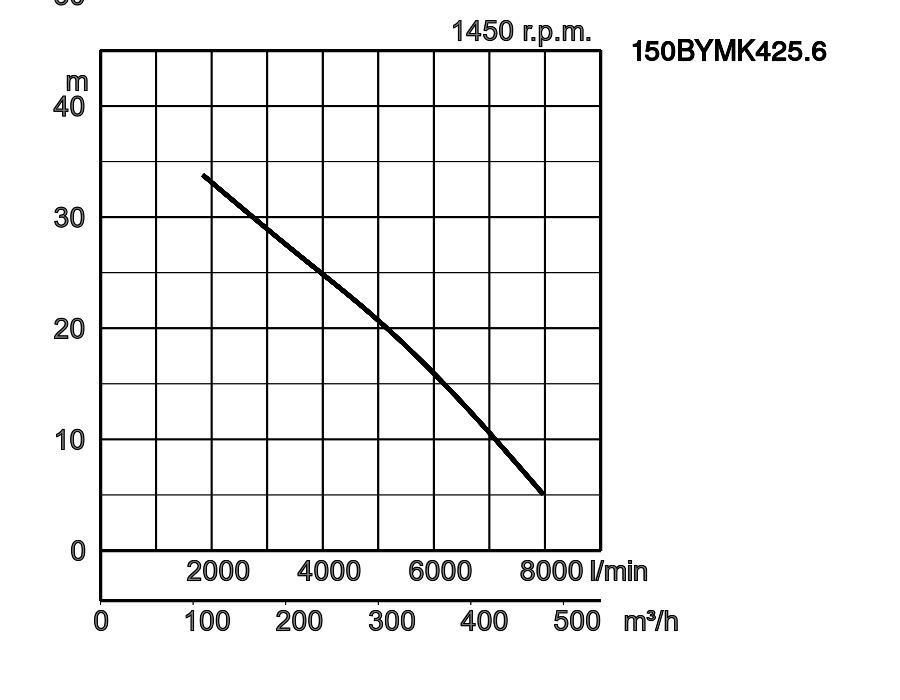

150BYMK425.6 150BYMK425.6
8
150 Fognatura 100 5-9 7967 33.80 25,6 Trifase / 400V / 50Hz

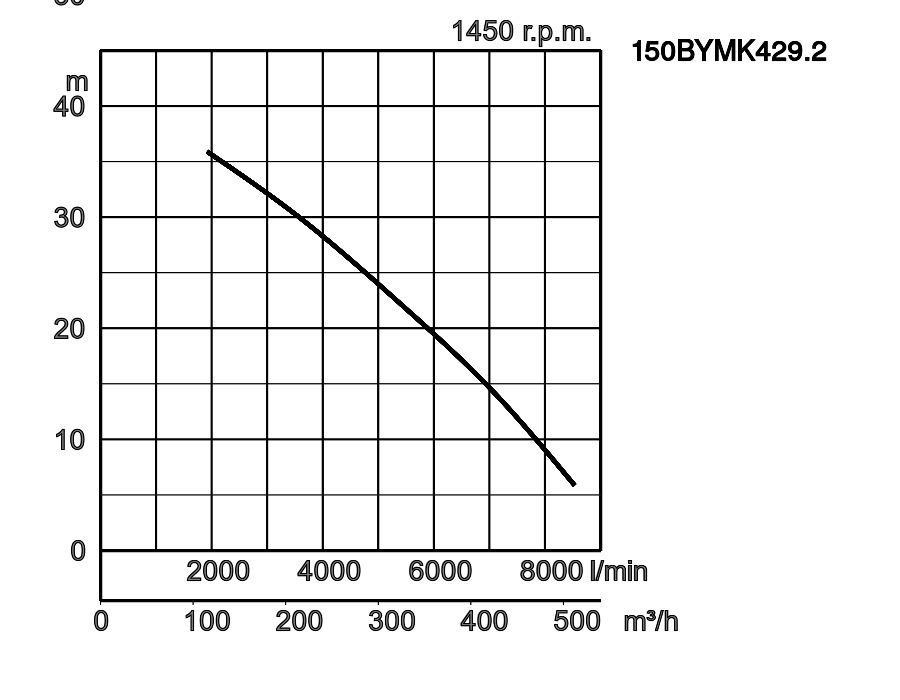

150BYMK429.2 150BYMK429.2
9
150 Fognatura 100 5-9 8400 35.90 29,2 Trifase / 400V / 50Hz

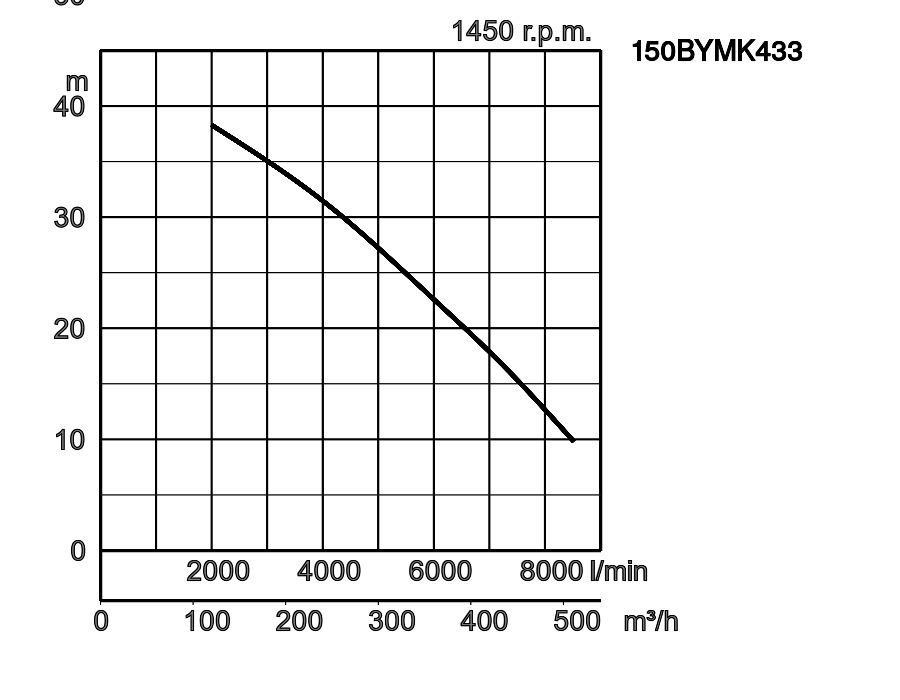

150BYMK433 150BYMK433
10
150 Fognatura 100 5-9 8533 38.30 33 Trifase / 400V / 50Hz

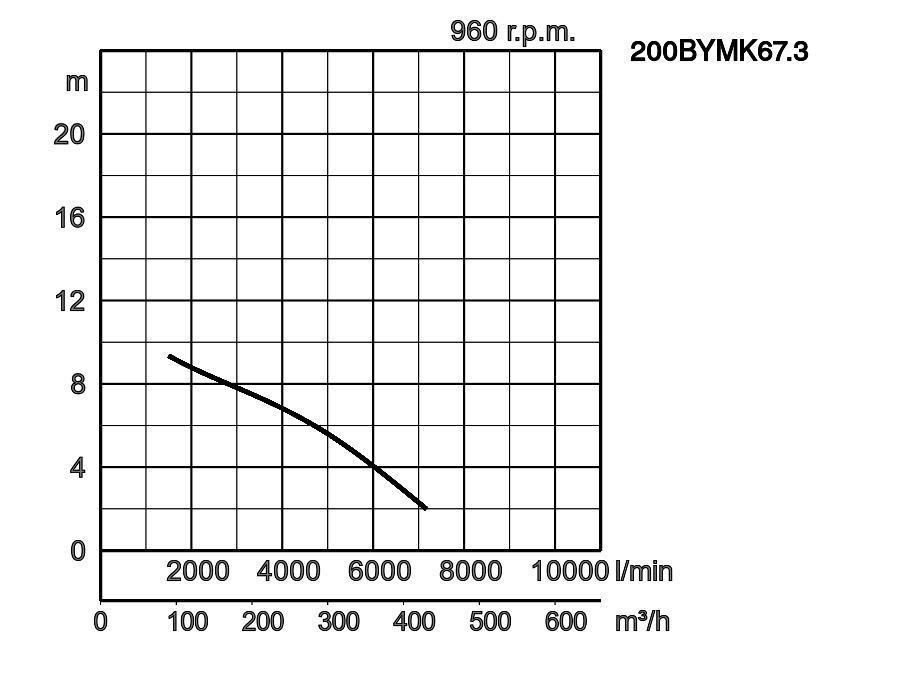

200BYMK67.3 200BYMK67.3
11
200 Fognatura 100 5-9 7167 9.40 7,3 Trifase / 400V / 50Hz

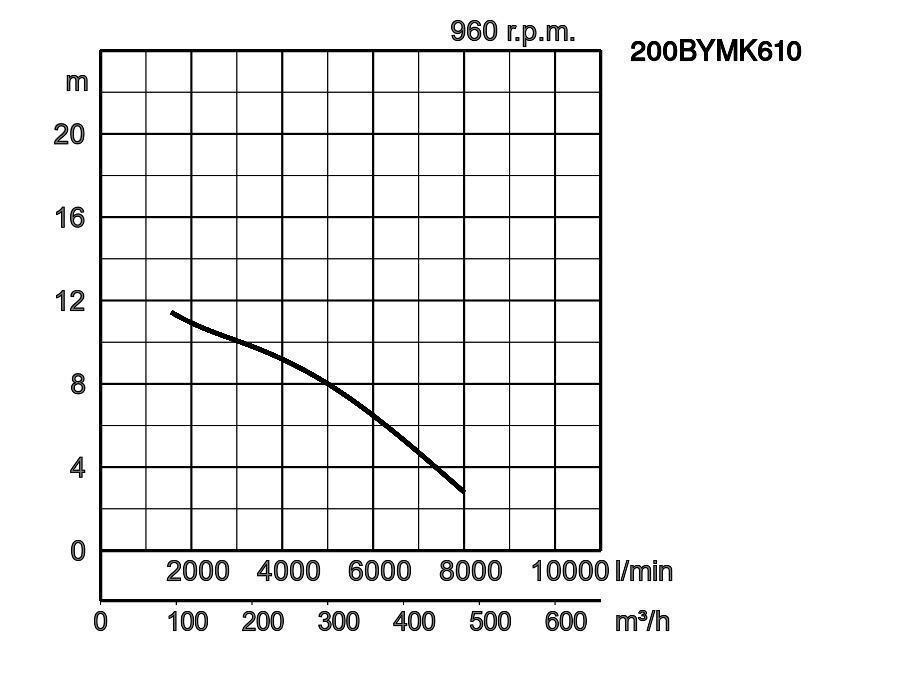

200BYMK610 200BYMK610
12
200 Fognatura 100 5-9 8000 11.50 10 Trifase / 400V / 50Hz

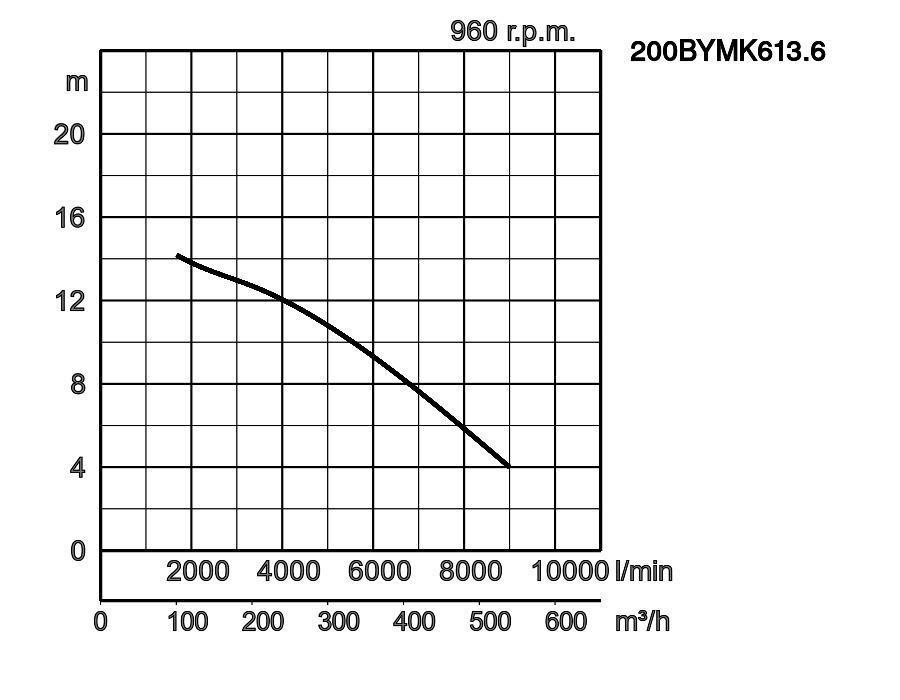

200BYMK613.6 200BYMK613.6
13
200 Fognatura 100 5-9 9000 14.20 13,6 Trifase / 400V / 50Hz

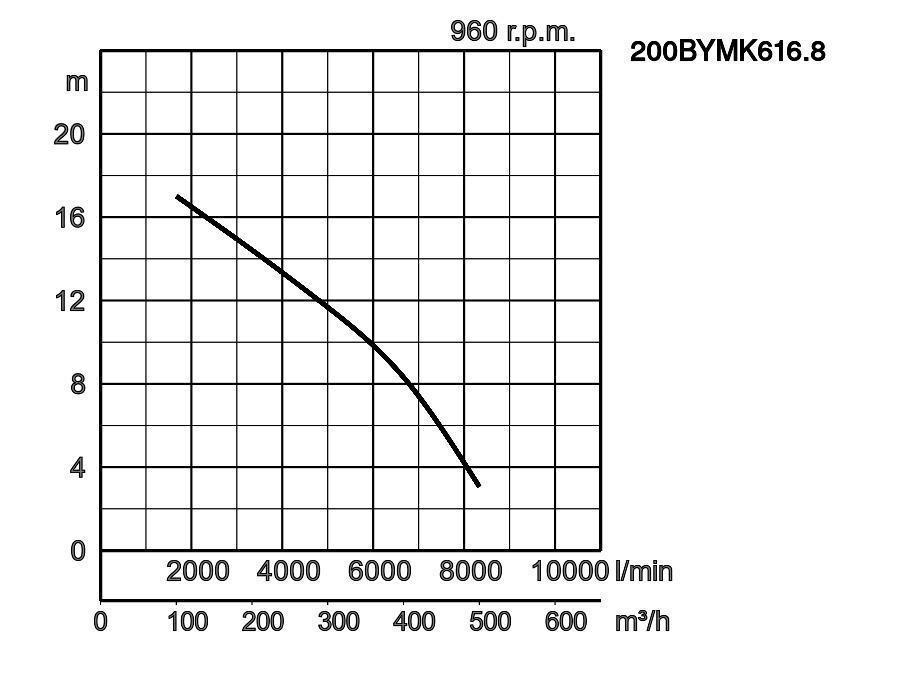

200BYMK616.8 200BYMK616.8
14
200 Fognatura 100 5-9 8333 17 16,8 Trifase / 400V / 50Hz
200BYMK619.5 200BYMK619.5
15
200 Fognatura 100 5-9 9000 19.30 19,5 Trifase / 400V / 50Hz

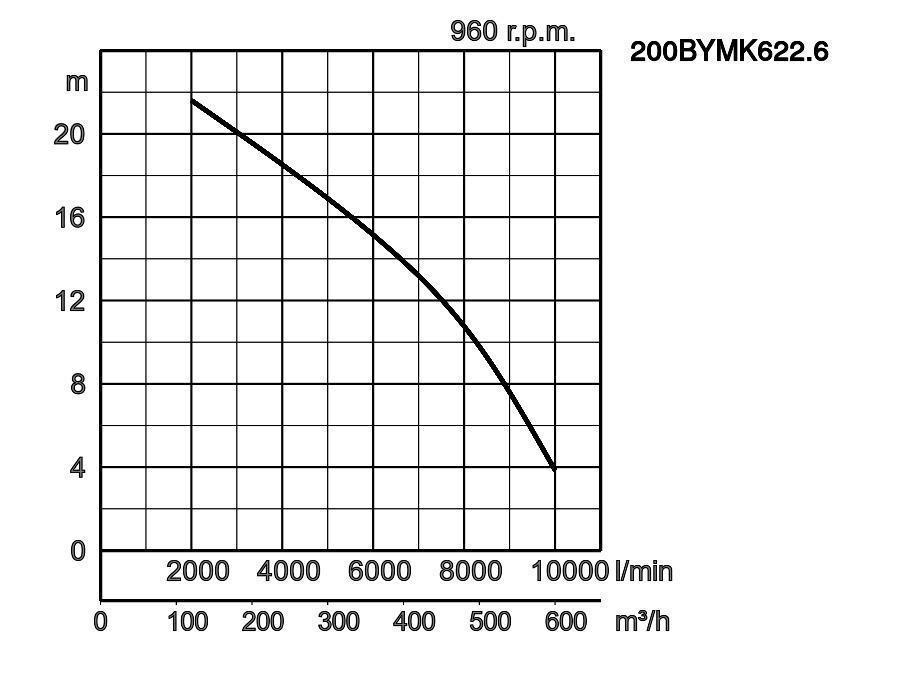

200BYMK622.6 200BYMK622.6
16
200 Fognatura 100 5-9 10000 21.60 22,6 Trifase / 400V / 50Hz

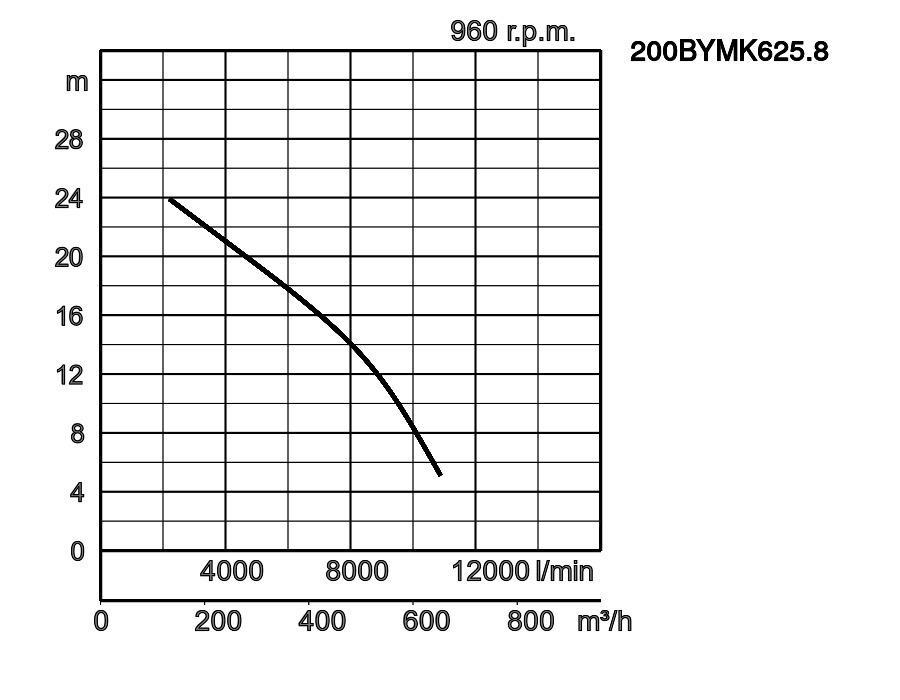

200BYMK625.8 200BYMK625.8
17
200 Fognatura 100 5-9 10883 23.90 25,8 Trifase / 400V / 50Hz

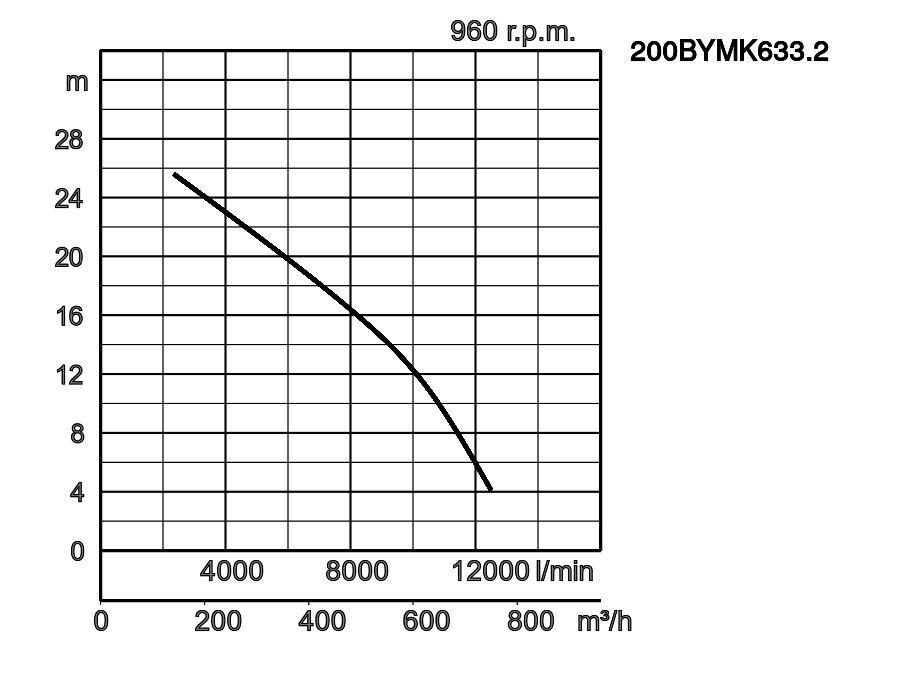

200BYMK633.2 200BYMK633.2
18
200 Fognatura 100 5-9 12500 25.60 33,2 Trifase / 400V / 50Hz
200BYMK640.5 200BYMK640.5
19
200 Fognatura 100 5-9 12917 27.90 40,5 Trifase / 400V / 50Hz

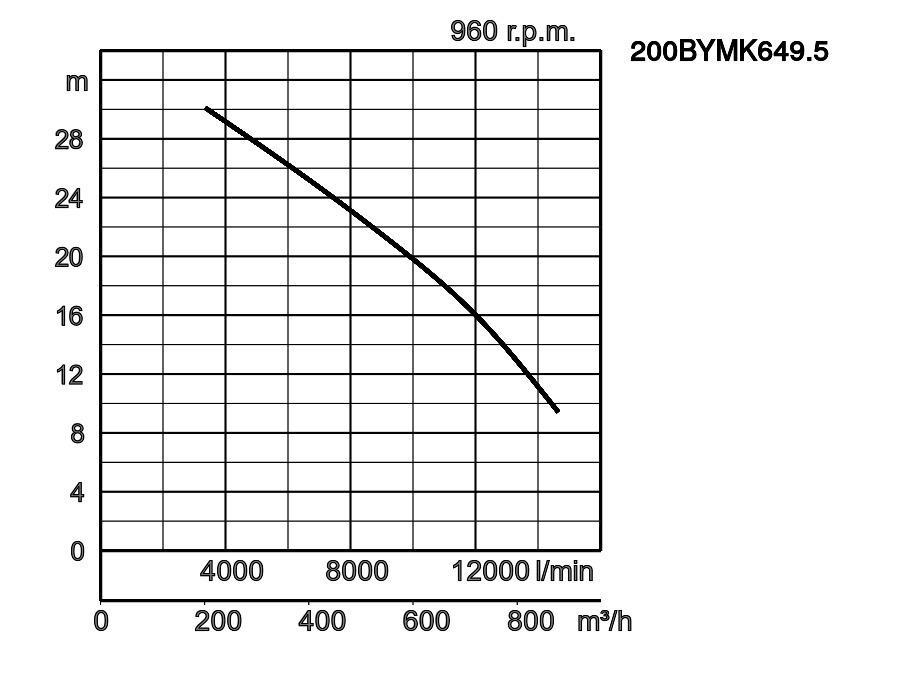

200BYMK649.5 200BYMK649.5
20
200 Fognatura 100 5-9 14670 30.10 49,5 Trifase / 400V / 50Hz

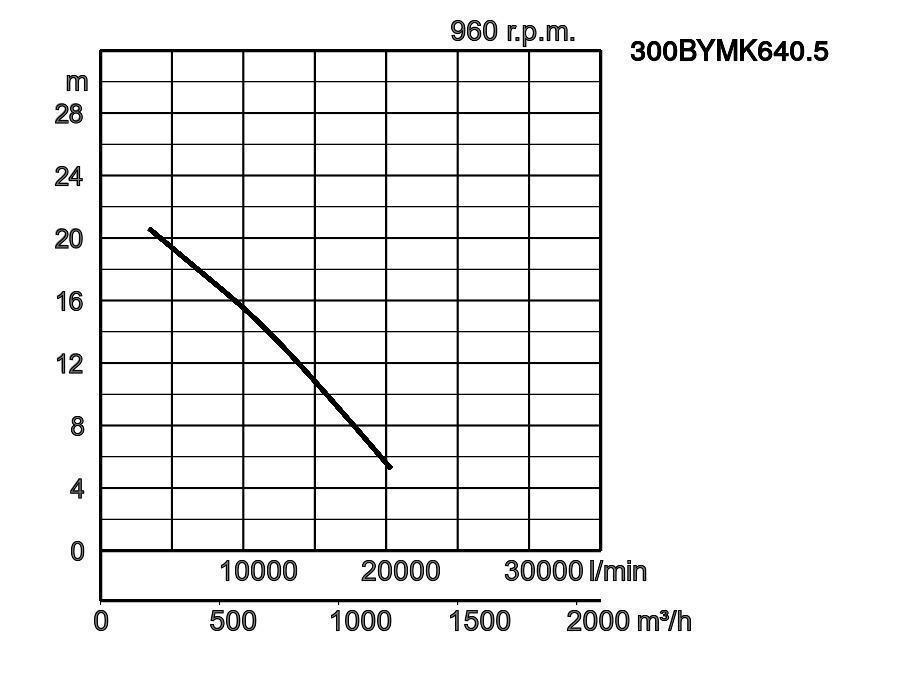

300BYMK640.5 300BYMK640.5
21
300 Fognatura 150 5-9 20333 20.60 40,5 Trifase / 400V / 50Hz

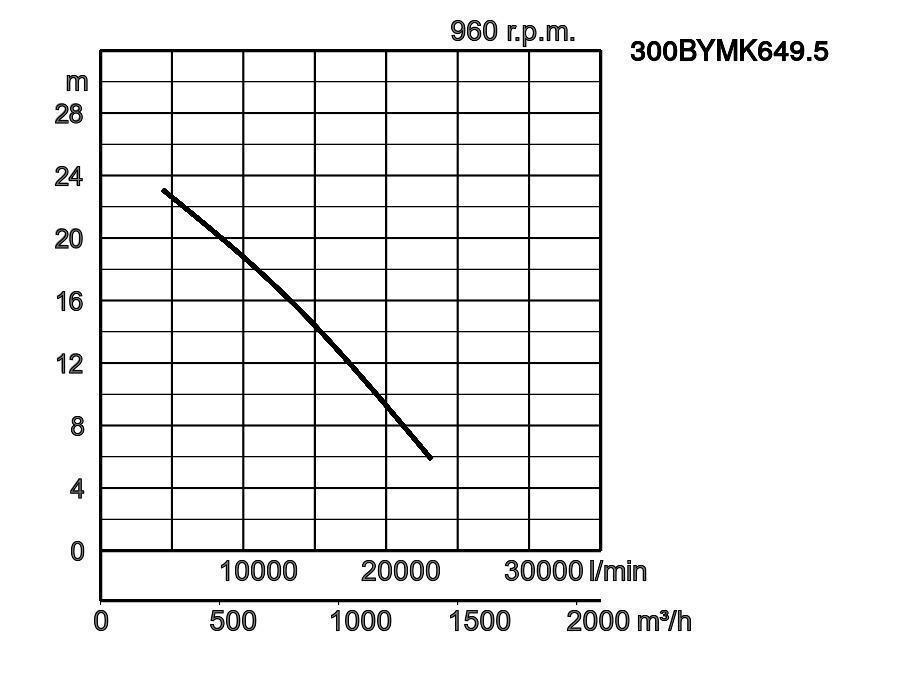

300BYMK649.5 300BYMK649.5
22
300 Fognatura 150 5-9 23167 23.10 49,5 Trifase / 400V / 50Hz

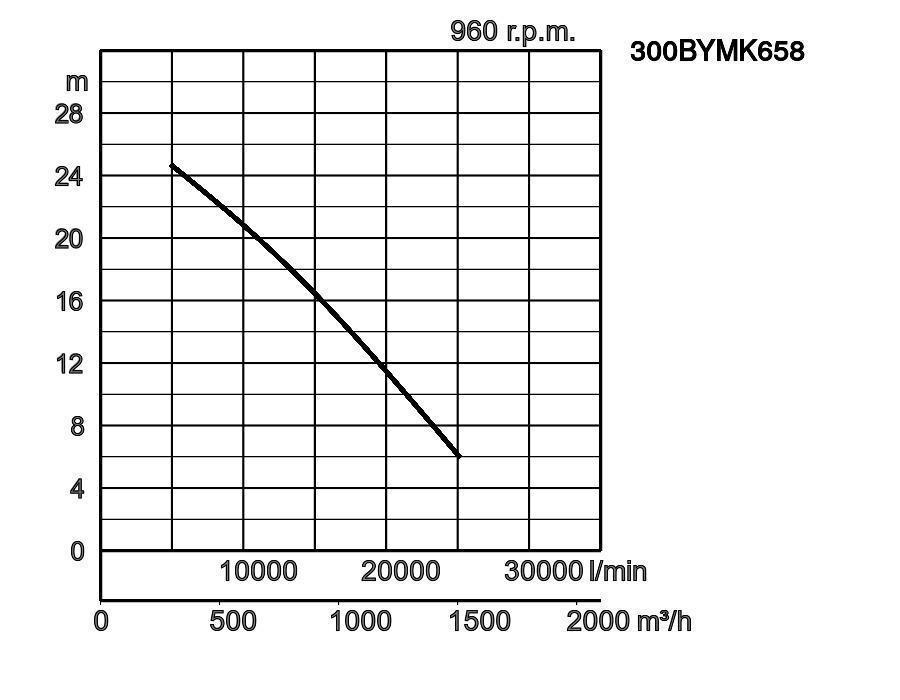

300BYMK658 300BYMK658
23
300 Fognatura 150 5-9 25233 24.70 58 Trifase / 400V / 50Hz

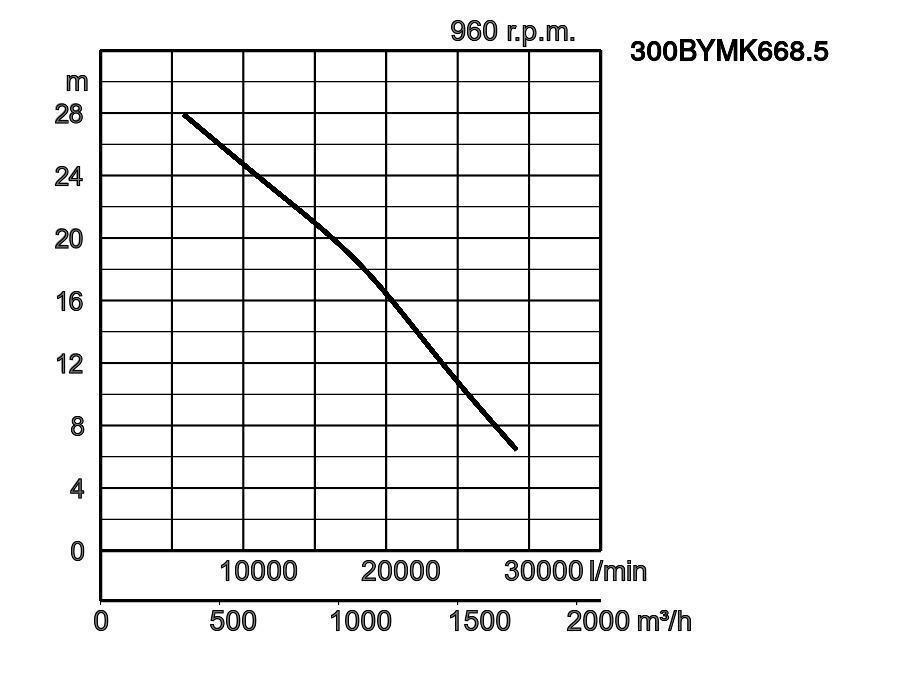

300BYMK668.5 300BYMK668.5
24
300 Fognatura 150 5-9 29117 27.90 68,5 Trifase / 400V / 50Hz
300BYMK682 300BYMK682
25
300 Fognatura 150 5-9 31183 29.50 82 Trifase / 400V / 50Hz

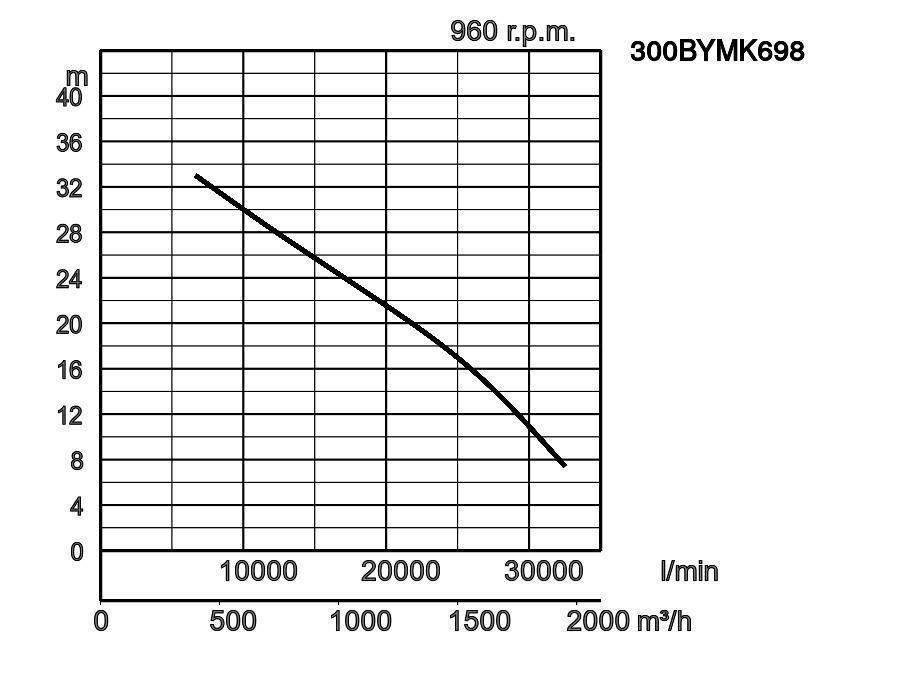

300BYMK698 300BYMK698
26
300 Fognatura 150 5-9 32508 33 98 Trifase / 400V / 50Hz

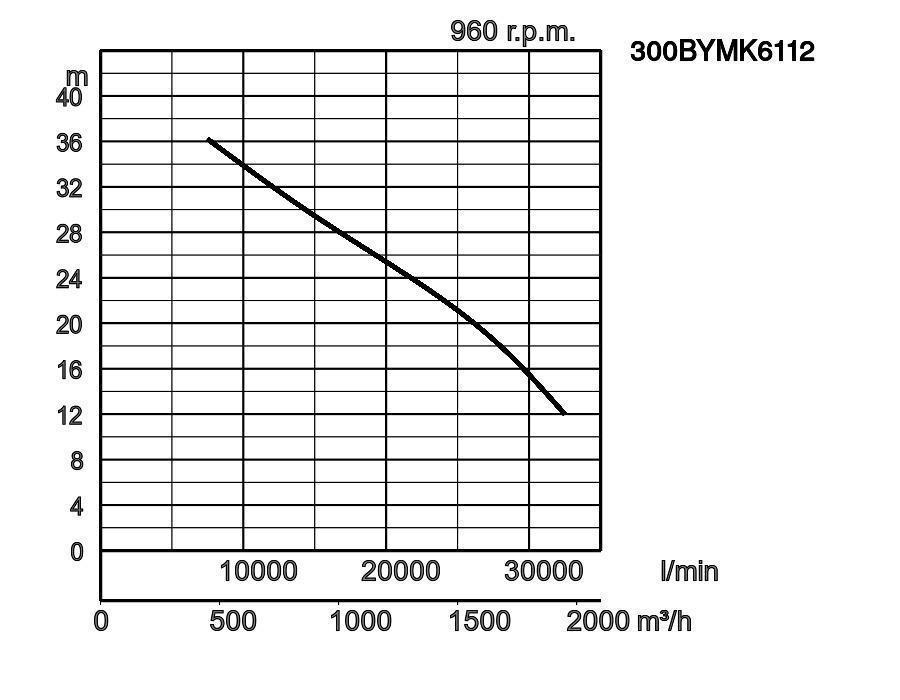

300BYMK6112 300BYMK6112
27
300 Fognatura 150 5-9 32500 36.20 112 Trifase / 400V / 50Hz

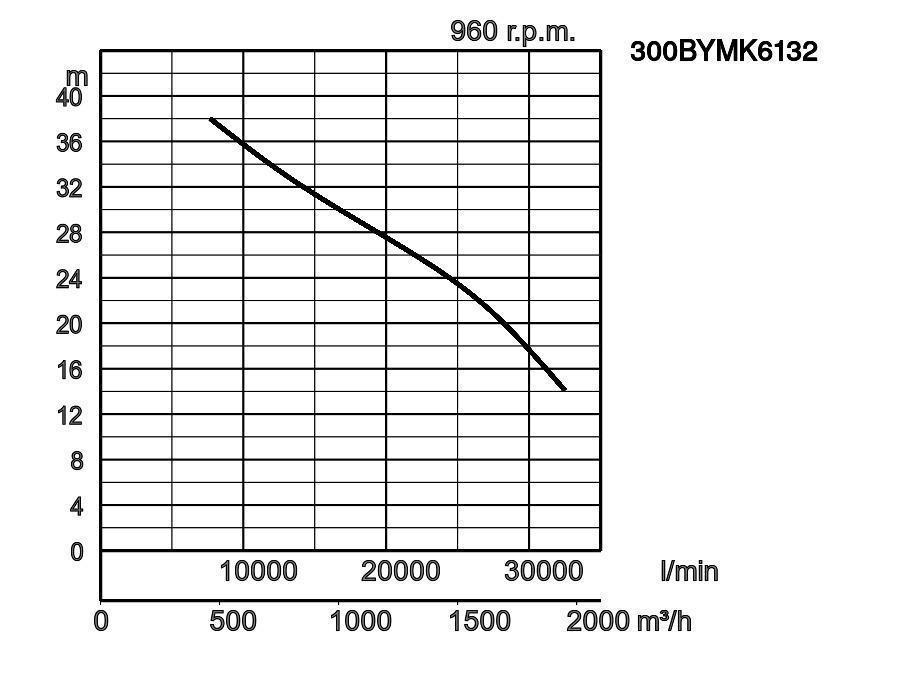

300BYMK6132 300BYMK6132
28
300 Fognatura 150 5-9 32500 38 132 Trifase / 400V / 50Hz

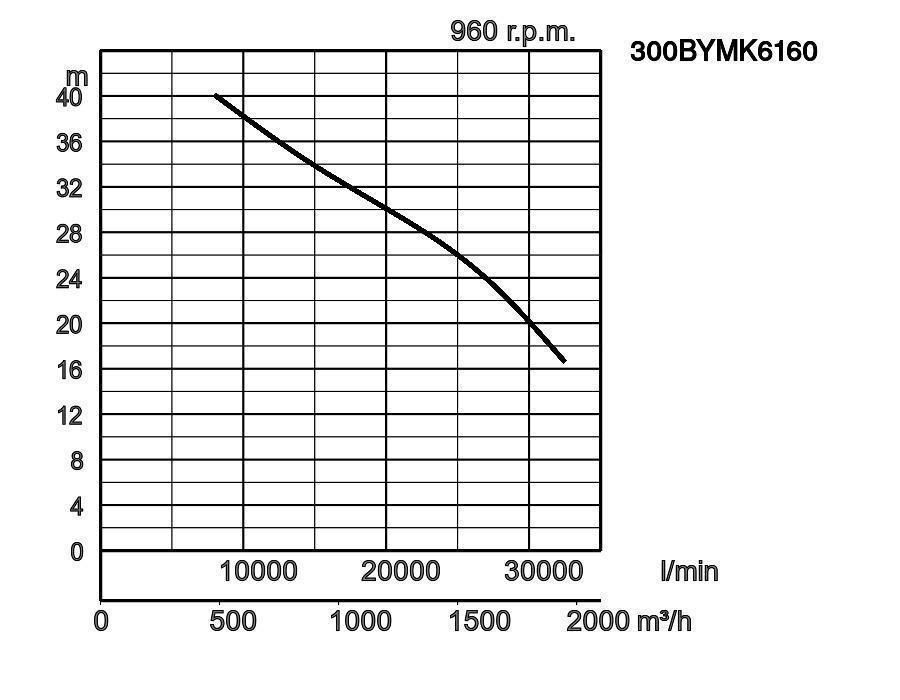

300BYMK6160 300BYMK6160
29
300 Fognatura 150 5-9 32500 40.10 160 Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 4333
Prevalenza massima m 18.90
Potenza motore kW 12,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 5500
Prevalenza massima m 25.60
Potenza motore kW 14,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 5833
Prevalenza massima m 29.10
Potenza motore kW 19,3
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 5833
Prevalenza massima m 22.20
Potenza motore kW 12,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 4504
Prevalenza massima m 25.10
Potenza motore kW 14,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 6500
Prevalenza massima m 27.80
Potenza motore kW 19,3
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 7417
Prevalenza massima m 29.50
Potenza motore kW 22
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 7967
Prevalenza massima m 33.80
Potenza motore kW 25,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 8400
Prevalenza massima m 35.90
Potenza motore kW 29,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 8533
Prevalenza massima m 38.30
Potenza motore kW 33
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 7167
Prevalenza massima m 9.40
Potenza motore kW 7,3
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 8000
Prevalenza massima m 11.50
Potenza motore kW 10
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 9000
Prevalenza massima m 14.20
Potenza motore kW 13,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 8333
Prevalenza massima m 17
Potenza motore kW 16,8
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 9000
Prevalenza massima m 19.30
Potenza motore kW 19,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 10000
Prevalenza massima m 21.60
Potenza motore kW 22,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 10883
Prevalenza massima m 23.90
Potenza motore kW 25,8
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 12500
Prevalenza massima m 25.60
Potenza motore kW 33,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 12917
Prevalenza massima m 27.90
Potenza motore kW 40,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 14670
Prevalenza massima m 30.10
Potenza motore kW 49,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 20333
Prevalenza massima m 20.60
Potenza motore kW 40,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 23167
Prevalenza massima m 23.10
Potenza motore kW 49,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 25233
Prevalenza massima m 24.70
Potenza motore kW 58
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 29117
Prevalenza massima m 27.90
Potenza motore kW 68,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 31183
Prevalenza massima m 29.50
Potenza motore kW 82
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 32508
Prevalenza massima m 33
Potenza motore kW 98
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 32500
Prevalenza massima m 36.20
Potenza motore kW 112
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 32500
Prevalenza massima m 38
Potenza motore kW 132
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 300
Tipo di fluido Fognatura
Max. passaggio solidi mm 150
Valore massimo del pH 5-9
Portata massima l/min 32500
Prevalenza massima m 40.10
Potenza motore kW 160
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 100 - 300
Tipo di raccordo Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN150 (PN10), Flangia DIN/ANSI DN200 (PN10), Flangia DIN/ANSI DN300 (PN10)
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 100 - 150
Valore massimo del pH 5-9
Portata massima l/min 4333 - 32508
Prevalenza massima m 9.40 - 40.10
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Girante monocanale, Girante a doppio canale
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Guarnizione meccanica interna/esterna
Materiale
Girante Fusione di ghisa grigia EN-GJL-250
Rivestimento Fusione di ghisa grigia EN-GJL-250
Motore
Potenza motore kW 7,3 - 160
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68, Motore a induzione, 6 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 960 - 1450
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 16,3 - 287
Materiale
Albero Acciaio inossidabile EN-X14CrMoS17, Acciaio inossidabile EN-X20Cr13
Cavo H07RN8-F PIÙ 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, H07RN8-F PIÙ 7G2,5_x005F_x000D__x000D_ H07RN-F 5G1,5, H07RN8-F PIÙ 7G4_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G6_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G10_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G35_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G35_x005F_x000D__x000D_ H07RN-F 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, 3 x H07RN8-F PIÙ 4G25_x005F_x000D__x000D_ H07RN-F 7G1,5_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G16_x005F_x000D__x000D_ H07RN-F 5G1,5, 2 x H07RN8-F PIÙ 4G25_x005F_x000D__x000D_ H07RN-F 5G1,5
Lunghezza del cavo 10m
Altri
Peso a secco Kg 219 - 1940
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 100BYZMK412.2L
  • 100BYZMK414.6
  • 100BYZMK419.3
  • 150BYMK412.2
  • 150BYMK414.6
  • 150BYMK419.3
  • 150BYMK422
  • 150BYMK425.6
  • 150BYMK429.2
  • 150BYMK433
W1 : livello minimo aspirazione
  • 200BYMK67.3
  • 200BYMK610
  • 200BYMK613.6
  • 200BYMK616.8
  • 200BYMK619.5
  • 200BYMK622.6
  • 200BYMK625.8
  • 200BYMK633.2
  • 200BYMK640.5
  • 200BYMK649.5
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160
ModelloABB1CC1DN1DN2J2K1K2K3K4LMO
100BYZMK412.2L878781541457207100150197205502622817283520942
100BYZMK414.6878781541457207100150197205502622817283520942
100BYZMK419.3968781541457207100150197205502622817283520942
150BYMK412.28956103704672091501502732055026379082835201076
150BYMK414.68956103704672091501502732055026379082835201076
150BYMK419.39856103704672091501502732055026379082835201076
150BYMK42212016904205472411501502732005026409112835601161
150BYMK425.613267304205472411501502732005026409112835601161
150BYMK429.213267304205472411501502732005026409112835601161
150BYMK43313267304205472411501502732005026409112835601161
200BYMK67.399074045054724120025036931869285712243506801364
200BYMK610105074045054724120025036931869285712243506801364
200BYMK613.6114074045054724120025036931869285712243506801364
200BYMK616.8120890055065029120020036930169284212093675601417
200BYMK619.5133387855065029120020036930169284212093675601417
200BYMK622.6133390055065029120020036930169284212093675601417
200BYMK625.8133390055065029120020036930169284212093675601417
200BYMK633.2133890055065029120020036930169284212093675601417
200BYMK640.51405103060077935320025036931869286412313506801539
200BYMK649.51535103060077935320025036931869286412313506801539
300BYMK640.5146311006309153863003505273771002120717326029001880
300BYMK649.5159311006309153863003505273771002120717326029001880
300BYMK658159311006309153863003505273771002120717326029001880
300BYMK668.5177311006309153873003505273771002120717326029001880
300BYMK682177311006309153873003505273771002120717326029001880
300BYMK698177312207001022443300350527377100712121737602-1970
300BYMK6112177312207001022443300350527377100712121737602-1970
300BYMK6132209012207001022443300350527377100712121737602-1970
300BYMK6160209012207001022443300350527377100712121737602-1970
Dimensioni in mm
  • 100BYZMK412.2L
  • 100BYZMK414.6
  • 100BYZMK419.3
  • 150BYMK412.2
  • 150BYMK414.6
  • 150BYMK419.3
  • 150BYMK422
  • 150BYMK425.6
  • 150BYMK429.2
  • 150BYMK433
  • 200BYMK67.3
  • 200BYMK610
  • 200BYMK613.6
  • 200BYMK616.8
  • 200BYMK619.5
  • 200BYMK622.6
  • 200BYMK625.8
  • 200BYMK633.2
  • 200BYMK640.5
  • 200BYMK649.5
  • 300BYMK640.5
  • 300BYMK649.5
  • 300BYMK658
  • 300BYMK668.5
  • 300BYMK682
  • 300BYMK698
  • 300BYMK6112
  • 300BYMK6132
  • 300BYMK6160
W1 : livello minimo aspirazione
ModelloBB1CC1DN1DN2P1P2QRS1S3TUV1
100BYZMK412.2L605345457207100150260605130890380115706816310
100BYZMK414.6605345457207100150260605130890380115706816310
100BYZMK419.3605345457207100150260605130980380115796906310
150BYMK412.2630370467209150150260630137907350130723833310
150BYMK414.6630370467209150150260630137907350130723833310
150BYMK419.3630370467209150150260630137997350130813923310
150BYMK4227304205472411501503107301381213350909981098360
150BYMK425.673042054724115015031073013813383509011231223360
150BYMK429.273042054724115015031073013813383509011231223360
150BYMK43373042054724115015031073013813383509011231223360
200BYMK67.37604505472412002503107601651000380115771876310
200BYMK6107604505472412002503107601651060380115831936310
200BYMK613.676045054724120025031076016511503801159211026310
200BYMK616.890055065029120020035090015012205001209931103360
200BYMK619.5900550650291200200350900150134550012011181228360
200BYMK622.6900550650291200200350900150134550012011181228360
200BYMK625.8900550650291200200350900150134550012011181228360
200BYMK633.2900550650291200200350900150140350012011561266410
200BYMK640.510306007793532002504301030172155045012011511261410
200BYMK649.510306007793532002504301030172155045012012811391410
300BYMK640.511006309153863003505001130205147850012011761286410
300BYMK649.511006309153863003505001130205160850012013061416410
300BYMK65811006309153863003505001130205160850012013061416410
300BYMK668.511006309153873003505001130205178850012014861596508
300BYMK68211006309153873003505001130205178850012014861596508
300BYMK698122070010224433003505501250205178860012014861596508
300BYMK6112122070010224433003505501250205178860012014861596508
300BYMK6132122070010224433003505501250205210060012017541884740
300BYMK6160122070010224433003505501250205210060012017541884740

La serie BYMK è dotata di un mantello di raffreddamento aggiuntivo che consente installazioni a secco. L'acqua fangosa contenente solidi e fibre lunghe può essere pompata dalla girante a canale chiuso che è dotata del nuovo design BY che è resistente all'intasamento combinando efficienza e sicurezza operativa. ATEX disponibile su richiesta.
