BZ

BZ | 400V / 50Hz
Richiedi un'offerta

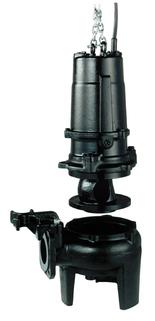

La girante anti-intasamento consente un ampio diametro di corpi estranei rispetto al foro di scarico. Ciò garantisce che le acque reflue e le acque reflue vengano trasferite in modo efficiente. La girante esce con il motore quando il motore viene rimosso dal corpo della pompa (un design back-pull-out, fino a 3,7 kW).

Dati tecnici
  • ø Bocca di scarico mm: 100mm,80mm
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 80
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1400 - 3575
  • Prevalenza massima m: 8.50 - 30
  • Potenza motore kW: 1,5 - 11
  • Fase / Tensione: Trifase / 400V / 50Hz

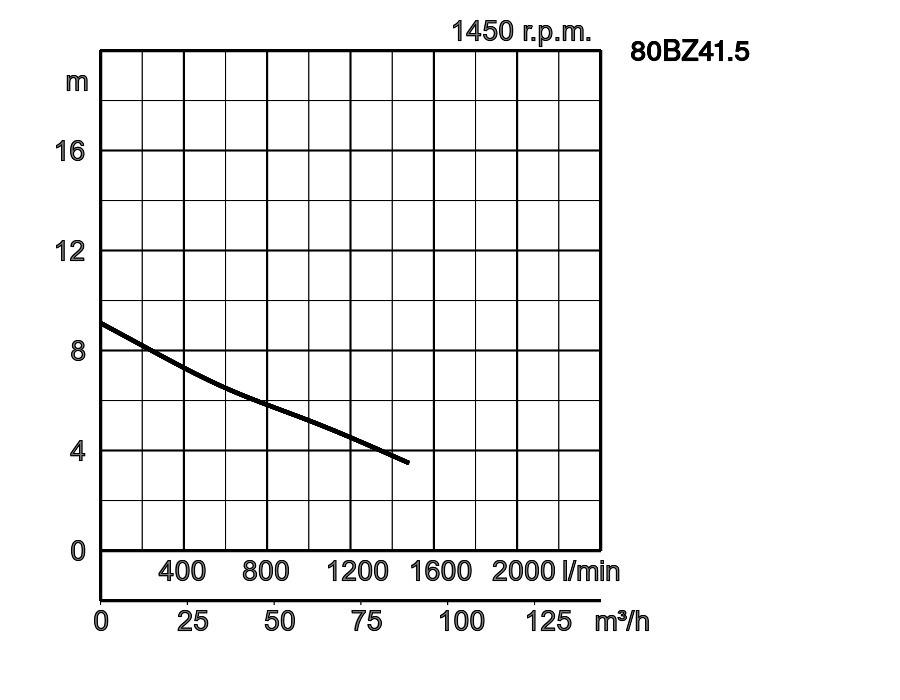

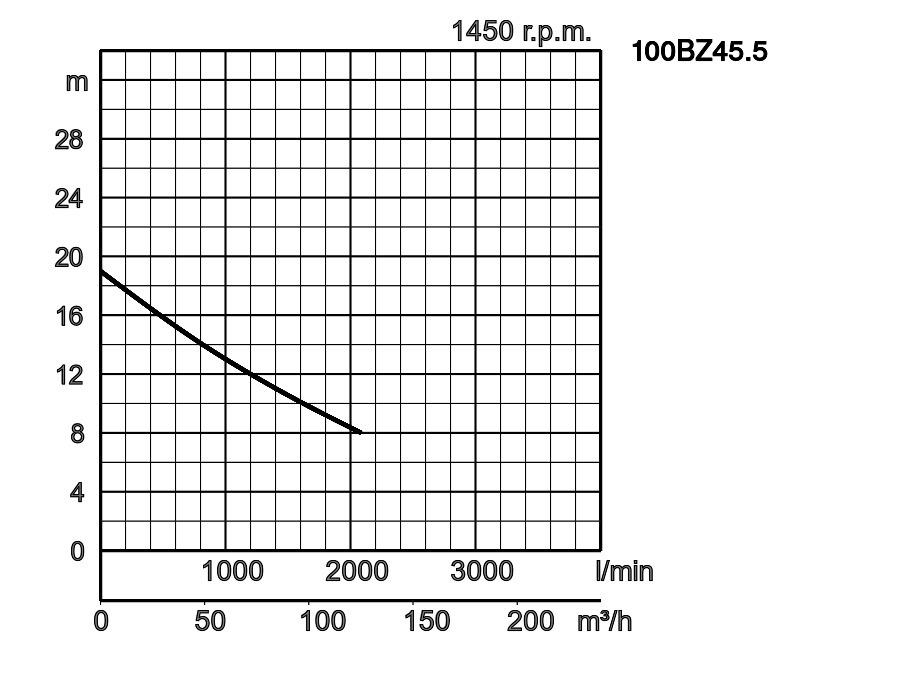

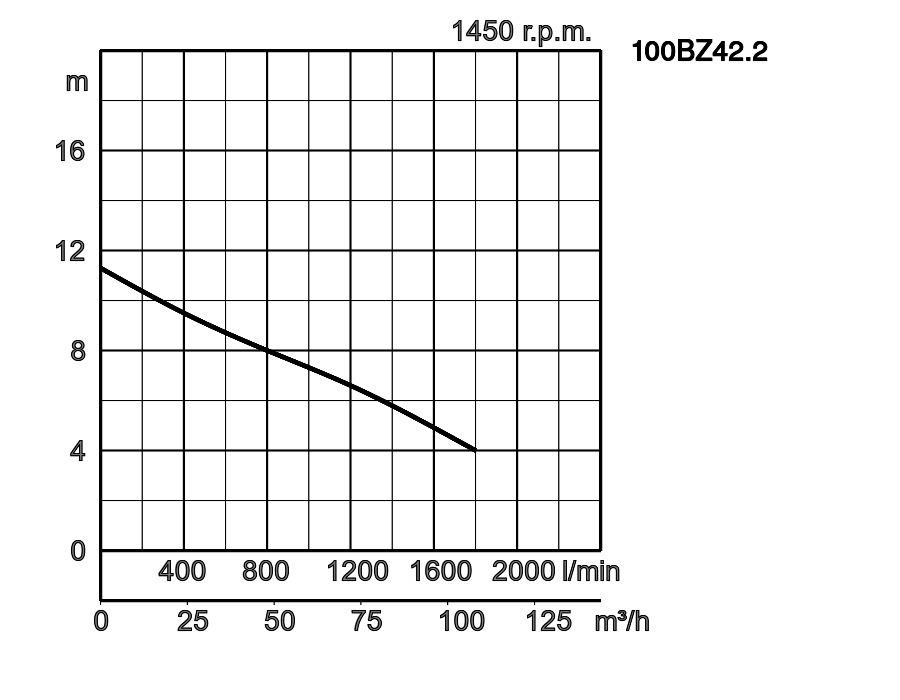

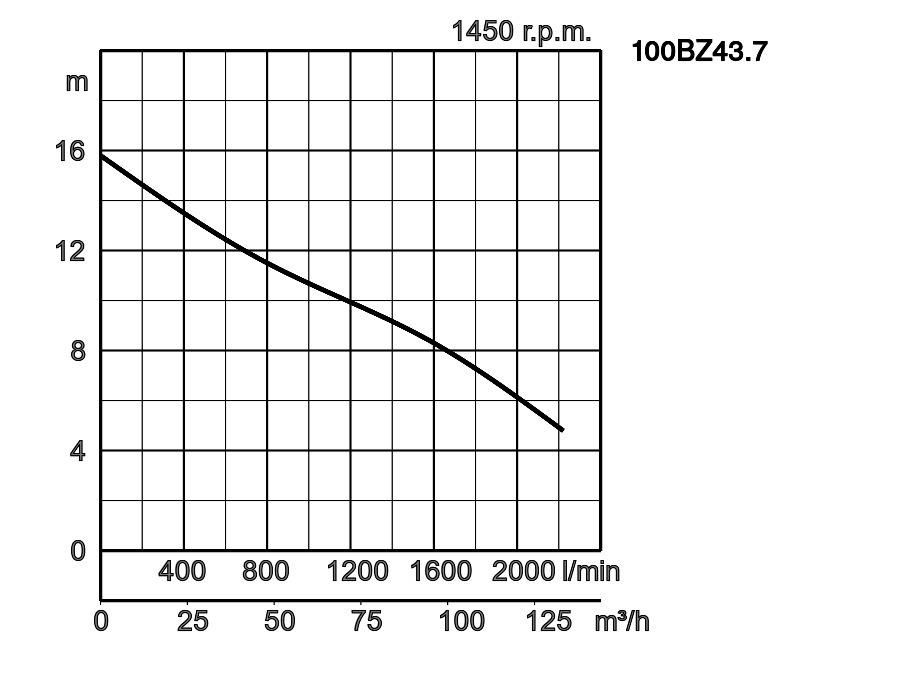

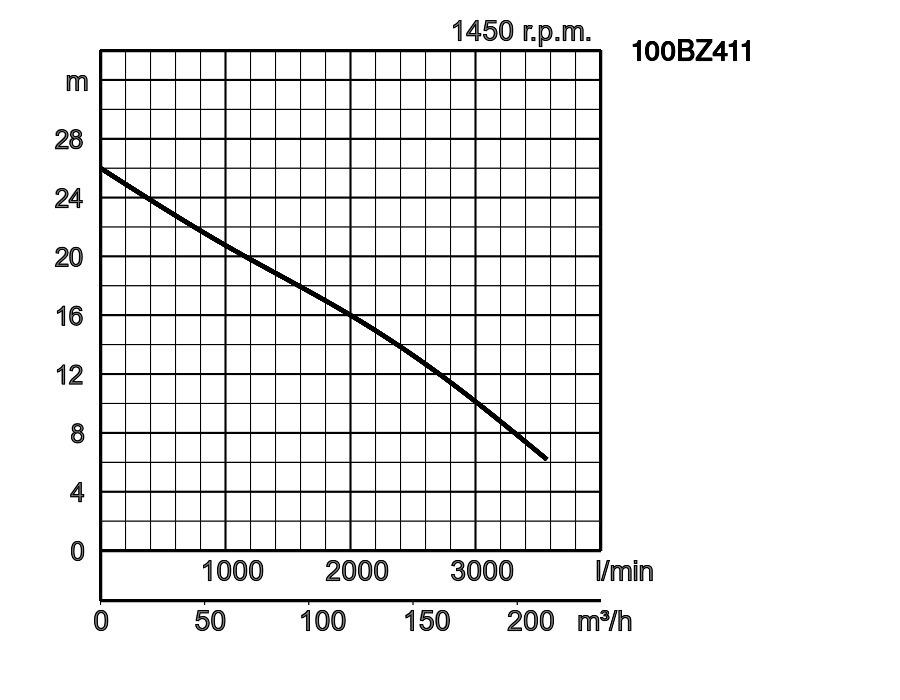

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
80BZ41.5 TOS80BZ41.5
1
80mm Fognatura 80 5-9 1400 8.50 1,5 Trifase / 400V / 50Hz
100BZ42.2 TOS100BZ42.2
2
100mm Fognatura 80 5-9 1800 11.30 2,2 Trifase / 400V / 50Hz
100BZ43.7 TOS100BZ43.7
3
100mm Fognatura 80 5-9 2100 14.70 3,7 Trifase / 400V / 50Hz
100BZ45.5 TOS100BZ45.5
4
100mm Fognatura 80 5-9 2085 19 5,5 Trifase / 400V / 50Hz
100BZ47.5 TOS100BZ47.5
5
100mm Fognatura 80 5-9 2100 23.60 7,5 Trifase / 400V / 50Hz
100BZ411 TOS100BZ411
6
100mm Fognatura 80 5-9 3575 26 11 Trifase / 400V / 50Hz
100BZ411H TOS100BZ411H
7
100mm Fognatura 80 5-9 2810 30 11 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1400
Prevalenza massima m 8.50
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1800
Prevalenza massima m 11.30
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2100
Prevalenza massima m 14.70
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2085
Prevalenza massima m 19
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2100
Prevalenza massima m 23.60
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 3575
Prevalenza massima m 26
Potenza motore kW 11
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2810
Prevalenza massima m 30
Potenza motore kW 11
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 100mm, 80mm
Tipo di raccordo Filettatura interna, flangia JIS10K
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1400 - 3575
Prevalenza massima m 8.50 - 30
Pompa
Componenti
Girante Girante anti-intasamento
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa grigia EN-GJL-200
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa grigia EN-GJL-200
Corpo pompa Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 1,5 - 11
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1410 - 1455
Protezione motore (integrata) Interruttore termico circolare, Protettore in miniatura
Corrente nominale 4 - 23.40
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm², NSSHÖU 4C*2.5mm²
Lunghezza del cavo 10m
Altri
Peso a secco Kg 78 - 214
Resistenza alla pressione massimo 30m, massimo 40m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 80BZ41.5
  • 100BZ42.2
  • 100BZ43.7
  • 100BZ45.5
  • 100BZ47.5
  • 100BZ411
  • 100BZ411H
ModelloAA1A2A3BDD1D2HW1W2
80BZ41.5523302129190303273133140631235590
100BZ42.2551317129190328273133140631235590
100BZ43.7584327153200328289139150681235640
100BZ45.5716407204280380421205216925305790
100BZ47.5716407204280380421205216946305820
100BZ4117274072152803774312052261023330865
100BZ411H7274072152803774312052261023330865
Dimensioni in mm
  • 100BZ411
  • 100BZ411H
W1 : livello minimo aspirazione
  • 80BZ41.5
  • 100BZ42.2
  • 100BZ43.7
  • 100BZ45.5
  • 100BZ47.5
W1 : livello minimo aspirazione
ModelloAA1A2A3A5A6DD1D2HH1H2M1M2W1W2
80BZ41.543931012925016525827313314064680515600500250605
100BZ42.243931012925016527027313314064680515600500250605
100BZ43.747332015326016527028913915069685515600500250655
100BZ45.56494452043301812864071912169141210112950700295780
100BZ47.56494452043301812864071912169351248112950700295805
100BZ41166044521535018128642820222610161312113950700330860
100BZ411H66044521535018128642820222610161312113950700330860

La serie BZ è una pompa sommergibile per acque reflue e liquami progettata con una girante a singolo/doppio canale protetta e ampi passaggi di oltre 3 pollici (76,2 mm) di diametro per ridurre al minimo i problemi dovuti a solidi intasati. Inoltre, come pompe di medie e grandi dimensioni con 22 - 75 kW di potenza di azionamento, aumentano lo standard di efficienza della pompa già elevato delle pompe per acque reflue e liquami precedenti del marchio Tsurumi con un'efficienza energetica ancora migliore.
