C

C | 400V / 50Hz
Richiedi un'offerta

Le lame fisse a forma di sega sono utilizzate in combinazione con lame in carburo in una struttura integrata nella girante. Questa costruzione assicura che la materia estranea fibrosa venga tagliata e che le acque reflue vengano trasferite senza intasamento.

Dati tecnici
  • ø Bocca di scarico mm: 100mm,50mm,80mm
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 22 x 31,26 x 25,26 x 26,29 x 23,31 x 27,67 x 56,76 x 69,82 x 75,Dimensioni: 43 x 60,Dimensioni: 70 x 81,Dimensioni: 82 x 68
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 335 - 2750
  • Prevalenza massima m: 11.50 - 47
  • Potenza motore kW: 0,75 - 11
  • Fase / Tensione: Monofase / 230V / 50Hz,Trifase / 400V / 50Hz

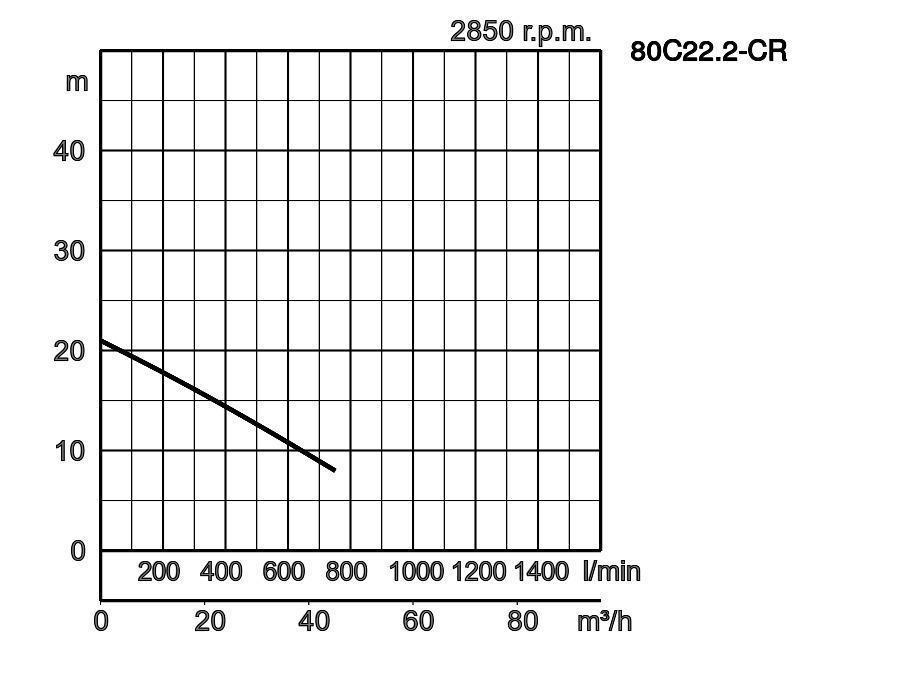

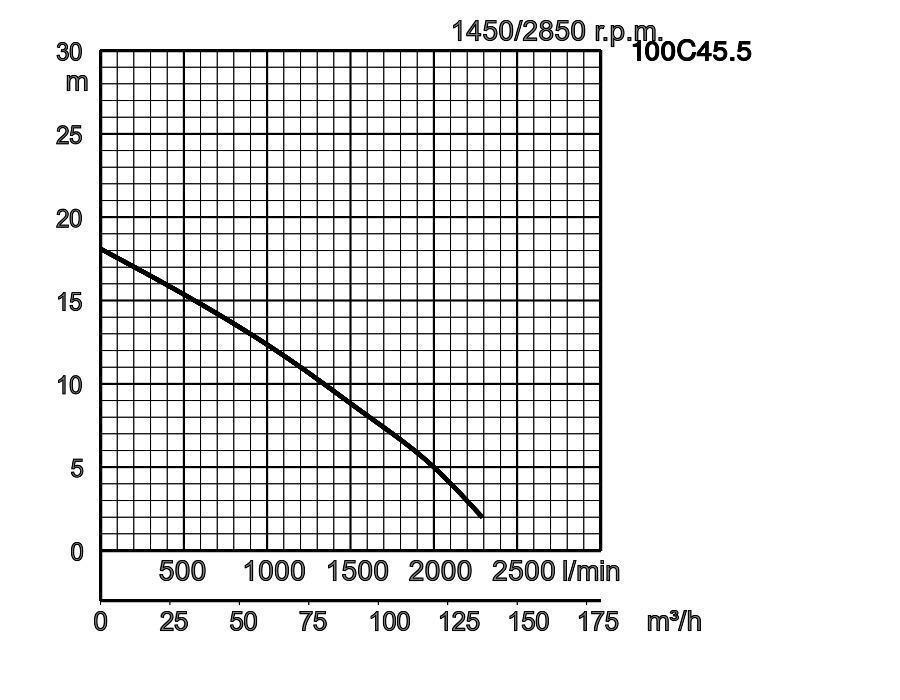

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
50C2.75 TOS50C2.75
1
50mm Fognatura 31 x 27 5-9 335 11.50 0,75 Trifase / 400V / 50Hz
50C2.75S TOS50C2.75   50mm Fognatura 31 x 27 5-9 335 11.50 0,75 Monofase / 230V / 50Hz

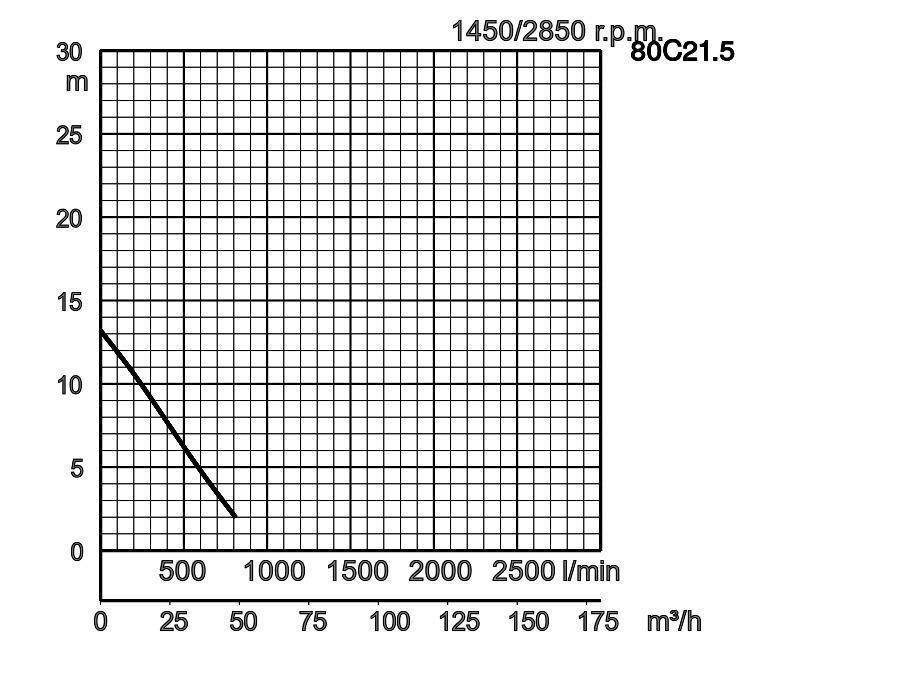

80C21.5 TOS80C21.5
2
80mm Fognatura Dimensioni: 43 x 60 5-9 810 13.20 1,5 Trifase / 400V / 50Hz

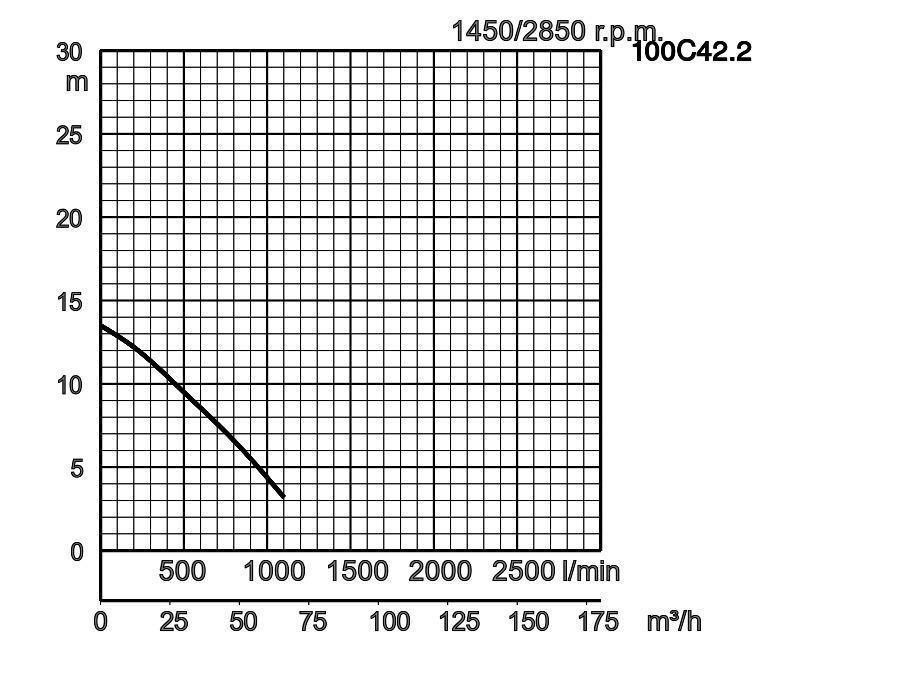

100C42.2 TOS100C42.2
3
100mm Fognatura 67 x 56 5-9 1100 13.50 2,2 Trifase / 400V / 50Hz

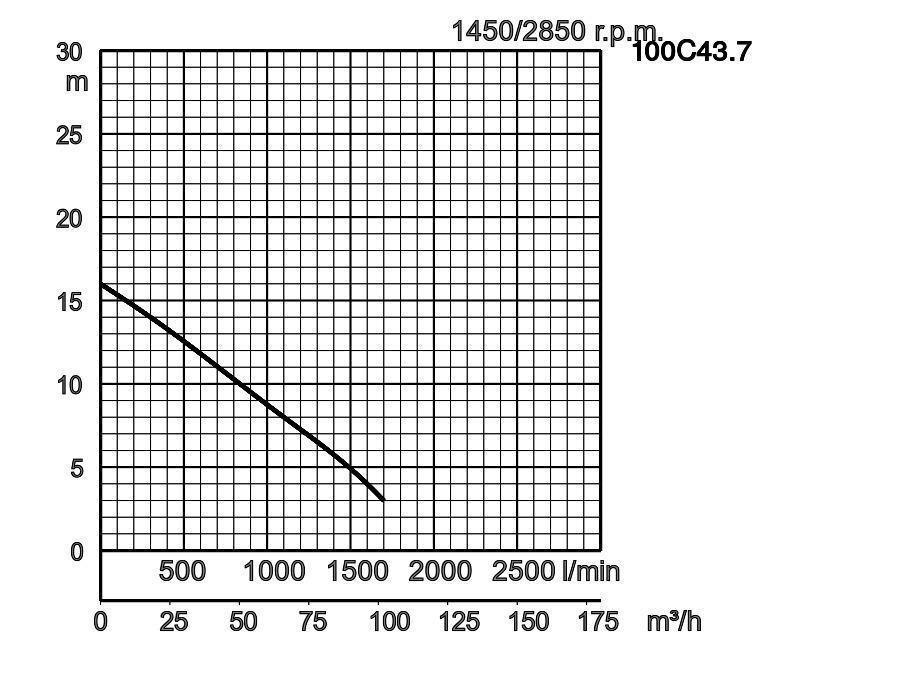

100C43.7 TOS100C43.7
4
100mm Fognatura Dimensioni: 70 x 81 5-9 1700 16 3,7 Trifase / 400V / 50Hz
100C45.5 TOS100C45.5
5
100mm Fognatura Dimensioni: 82 x 68 5-9 2290 18.10 5,5 Trifase / 400V / 50Hz

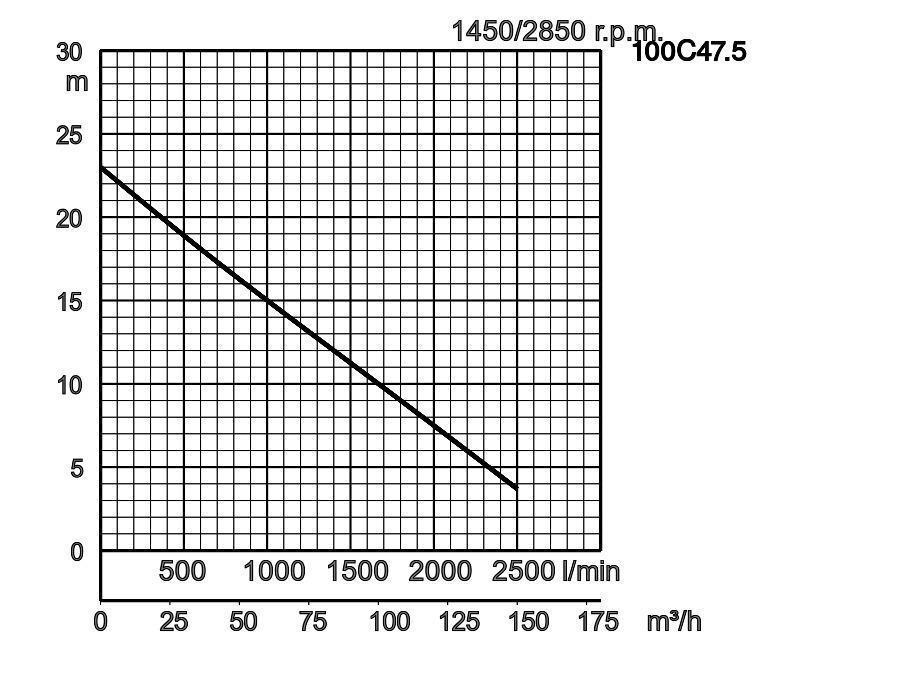

100C47.5 TOS100C47.5
6
100mm Fognatura 76 x 69 5-9 2500 23 7,5 Trifase / 400V / 50Hz

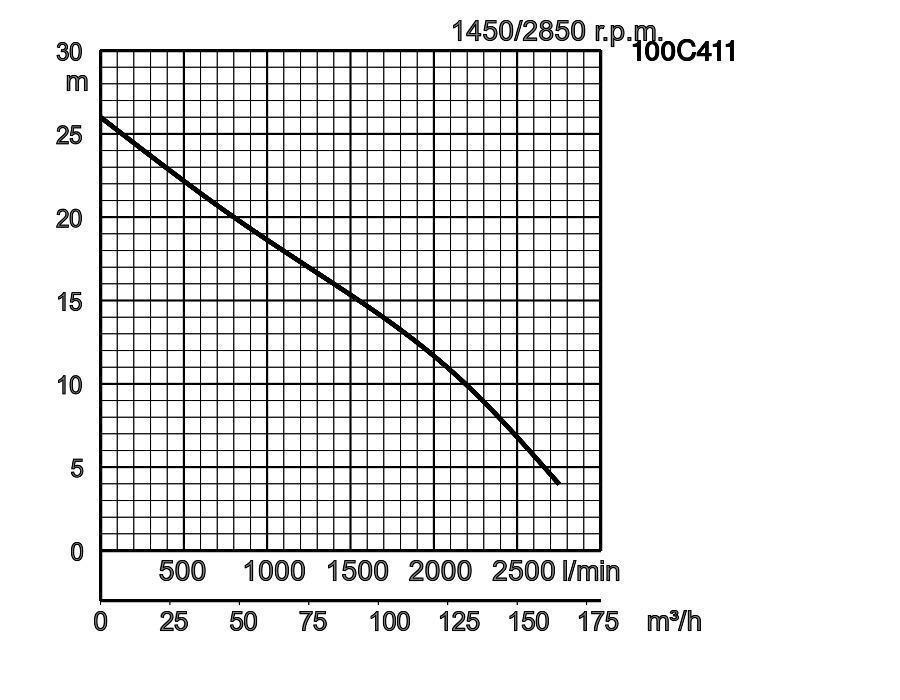

100C411 TOS100C411
7
100mm Fognatura 82 x 75 5-9 2750 25.80 11 Trifase / 400V / 50Hz
80C22.2-CR TOS80C22.2-CR
8
80mm Fognatura 22 x 31 5-9 750 21 2,2 Trifase / 400V / 50Hz

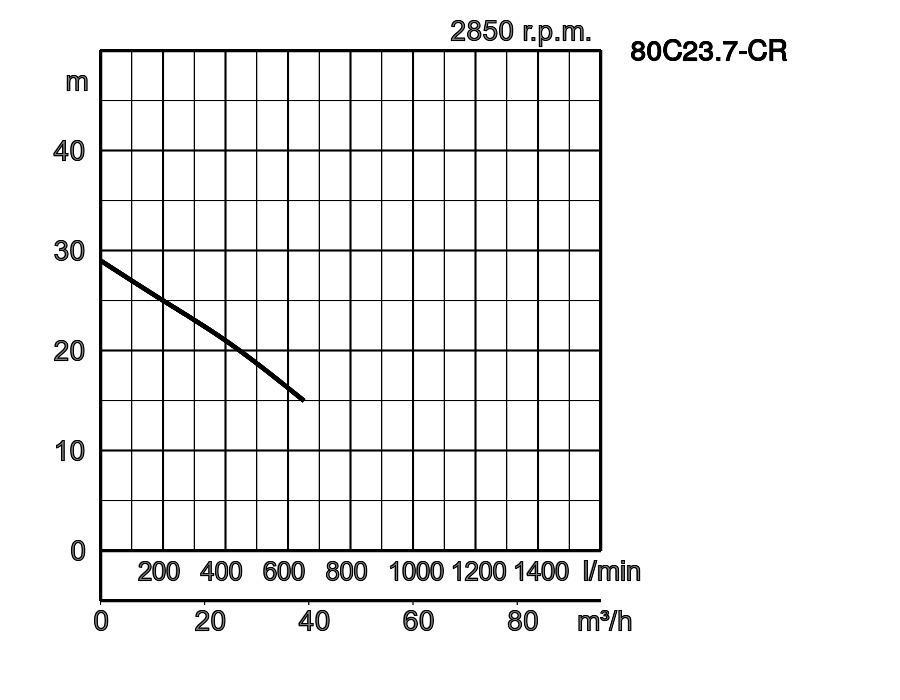

80C23.7-CR TOS80C23.7-CR
9
80mm Fognatura 22 x 31 5-9 650 29 3,7 Trifase / 400V / 50Hz

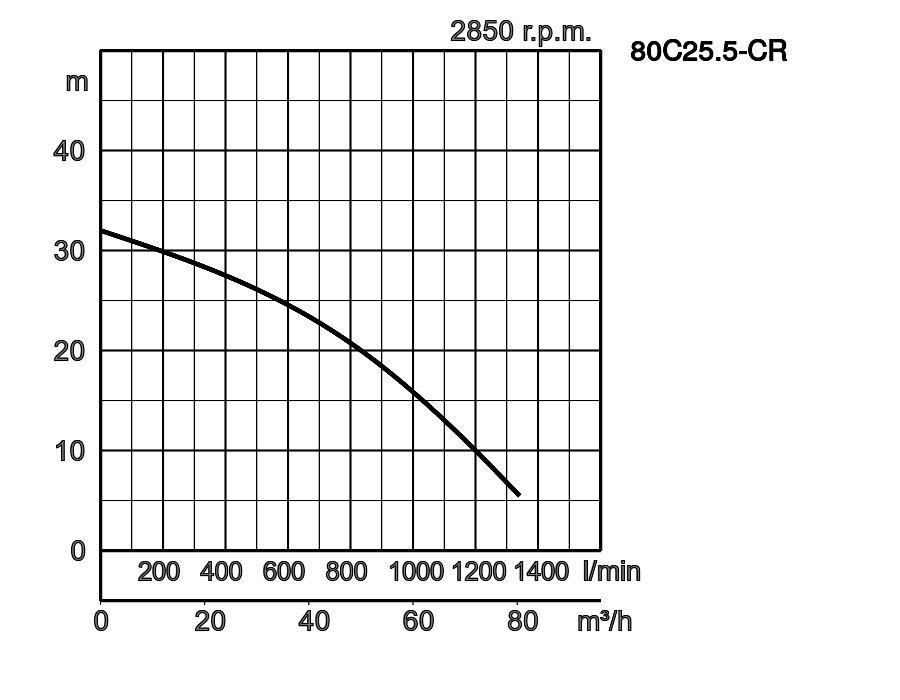

80C25.5-CR TOS80C25.5-CR
10
80mm Fognatura 29 x 23 5-9 1340 32 5,5 Trifase / 400V / 50Hz

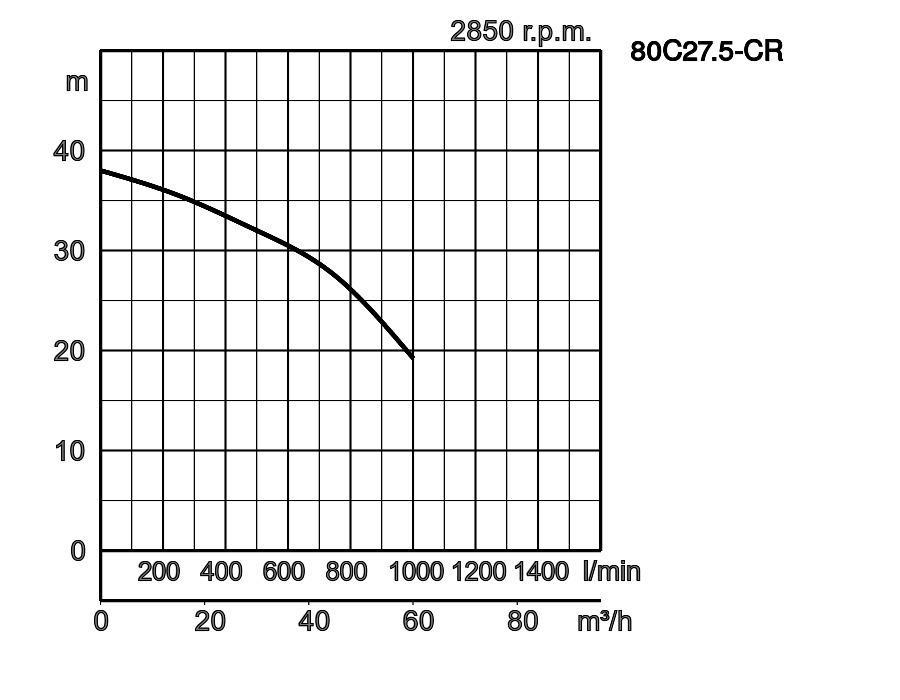

80C27.5-CR TOS80C27.5-CR
11
80mm Fognatura 26 x 25 5-9 1000 38 7,5 Trifase / 400V / 50Hz
80C211-CR TOS80C211-CR
12
80mm Fognatura 26 x 26 5-9 1200 47 11 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 31 x 27
Valore massimo del pH 5-9
Portata massima l/min 335
Prevalenza massima m 11.50
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 31 x 27
Valore massimo del pH 5-9
Portata massima l/min 335
Prevalenza massima m 11.50
Potenza motore kW 0,75
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm Dimensioni: 43 x 60
Valore massimo del pH 5-9
Portata massima l/min 810
Prevalenza massima m 13.20
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 67 x 56
Valore massimo del pH 5-9
Portata massima l/min 1100
Prevalenza massima m 13.50
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm Dimensioni: 70 x 81
Valore massimo del pH 5-9
Portata massima l/min 1700
Prevalenza massima m 16
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm Dimensioni: 82 x 68
Valore massimo del pH 5-9
Portata massima l/min 2290
Prevalenza massima m 18.10
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 76 x 69
Valore massimo del pH 5-9
Portata massima l/min 2500
Prevalenza massima m 23
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 82 x 75
Valore massimo del pH 5-9
Portata massima l/min 2750
Prevalenza massima m 25.80
Potenza motore kW 11
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 22 x 31
Valore massimo del pH 5-9
Portata massima l/min 750
Prevalenza massima m 21
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 22 x 31
Valore massimo del pH 5-9
Portata massima l/min 650
Prevalenza massima m 29
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 29 x 23
Valore massimo del pH 5-9
Portata massima l/min 1340
Prevalenza massima m 32
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 26 x 25
Valore massimo del pH 5-9
Portata massima l/min 1000
Prevalenza massima m 38
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80mm
Tipo di fluido Fognatura
Max. passaggio solidi mm 26 x 26
Valore massimo del pH 5-9
Portata massima l/min 1200
Prevalenza massima m 47
Potenza motore kW 11
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 100mm, 50mm, 80mm
Tipo di raccordo Filettatura interna, flangia JIS10K
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 22 x 31, 26 x 25, 26 x 26, 29 x 23, 31 x 27, 67 x 56, 76 x 69, 82 x 75, Dimensioni: 43 x 60, Dimensioni: 70 x 81, Dimensioni: 82 x 68
Valore massimo del pH 5-9
Portata massima l/min 335 - 2750
Prevalenza massima m 11.50 - 47
Pompa
Componenti
Girante Girante anti-intasamento con meccanismo di taglio
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa grigia EN-GJL-200 con punta in lega di carburo di tungsteno sinterizzato, Fusione di ghisa al cromo con punta in lega di carburo di tungsteno sinterizzato
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa duttile EN-GJS-700-2, Fusione di ghisa al cromo
Corpo pompa Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,75 - 11
Tipo di avviamento condensatore, diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68, Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento E, Classe di isolamento F
Fase / Tensione Monofase / 230V / 50Hz, Trifase / 400V / 50Hz
giri al minuto 1410 - 2945
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 1.90 - 23.40
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X6Cr13, Acciaio inossidabile EN-X30Cr13
Cavo Cavo H07RN8-F 3C*1,0mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm², NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm²
Lunghezza del cavo 10m
Altri
Peso a secco Kg 24 - 179
Resistenza alla pressione massimo 30m, massimo 40m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50C2.75
  • 50C2.75S
  • 80C21.5
  • 100C42.2
  • 100C43.7
  • 100C45.5
  • 100C47.5
  • 100C411
  • 80C22.2-CR
  • 80C23.7-CR
  • 80C25.5-CR
  • 80C27.5-CR
  • 80C211-CR
ModelloAA4BDHW1W2
50C2.75405351196250415145385
50C2.75S405351196250523145500
80C21.5446392234250536190465
100C42.2594489328324616225570
100C43.7602497333331680235635
100C45.5687582372400824335700
100C47.5687582372400814335720
100C4117106053724311000300840
80C22.2-CR519427289260611180565
80C23.7-CR519427291260613180565
80C25.5-CR615522320345879225745
80C27.5-CR615522320345879225745
80C211-CR615522320345927225770
Dimensioni in mm
  • 50C2.75
  • 50C2.75S
  • 80C21.5
  • 100C42.2
  • 100C43.7
  • 100C45.5
  • 100C47.5
  • 100C411
  • 80C22.2-CR
  • 80C23.7-CR
  • 80C25.5-CR
  • 80C27.5-CR
  • 80C211-CR
W1 : livello minimo aspirazione
ModelloAA5DHH1W1W2
50C2.75368175250459650190430
50C2.75S368175250567695190545
80C21.5410165250586-240515
100C42.2484165324631790240585
100C43.7490165339690860245645
100C45.56191813848221160305690
100C47.56191813848121155305710
100C4116421814319341265300805
80C22.2-CR435165260640860205595
80C23.7-CR435165260640860205595
80C25.5-CR5301653208771200220745
80C27.5-CR5301653208771200220745
80C211-CR1655303209251250220765

La serie C è una pompa sommergibile con taglierina per acque reflue e liquami, realizzata in fusione e dotata di meccanismo di taglio. Caratterizzate da una combinazione di pale della girante con bordo in lega di carburo di tungsteno sinterizzato brasato e una copertura di aspirazione di forma dentellata, le pompe della serie C consentono un pompaggio regolare, tagliando al contempo materia solida e fibrosa durante l'aspirazione. La girante e la copertura di aspirazione del tipo "CR" sono realizzate in ghisa ad alto tenore di cromo, garantendo un'eccellente durata e consentendo alla pompa di mantenere elevate prestazioni per un periodo prolungato.
