Pompe Smasher con capacità di movimentazione dei solidi migliorate, progettate per il pompaggio di liquami contenenti vari tipi di solidi e materiali fibrosi. Disponibile versione Atex.
| Model | Colour code curve | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Potenza motore kW | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||
| 100CZ(BN)42.2 | TOS100CZ42.2 |
1
|
100 millimetri | Fognatura | 30 | 5-9 | 1500 | 13.50 | 2,2 | Trifase / 400V / 50Hz |

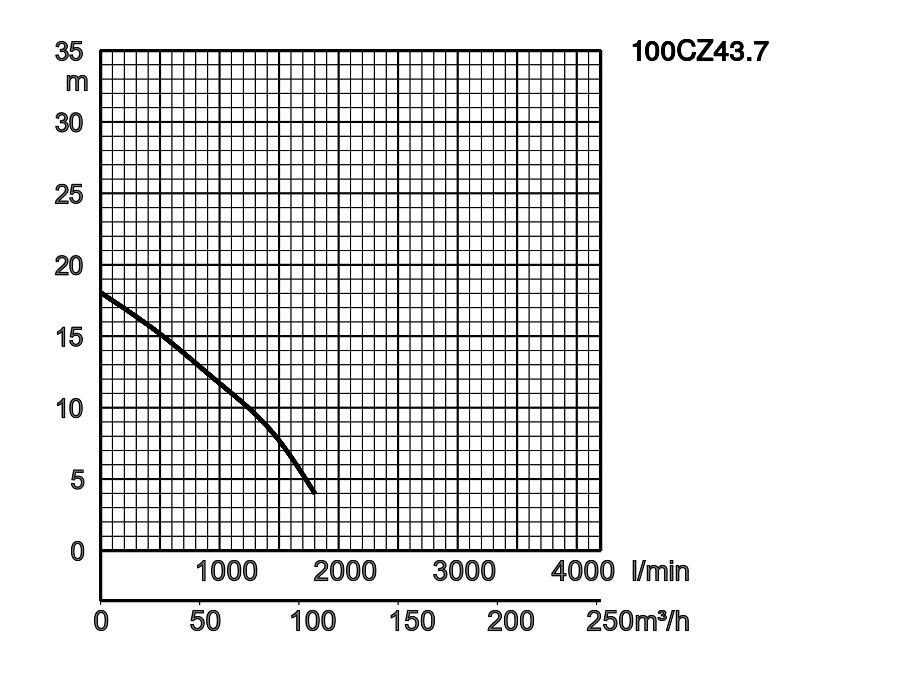

| 100CZ(BN)43.7 | TOS100CZ43.7 |
2
|
100 millimetri | Fognatura | 30 | 5-9 | 1800 | 18 | 3,7 | Trifase / 400V / 50Hz |

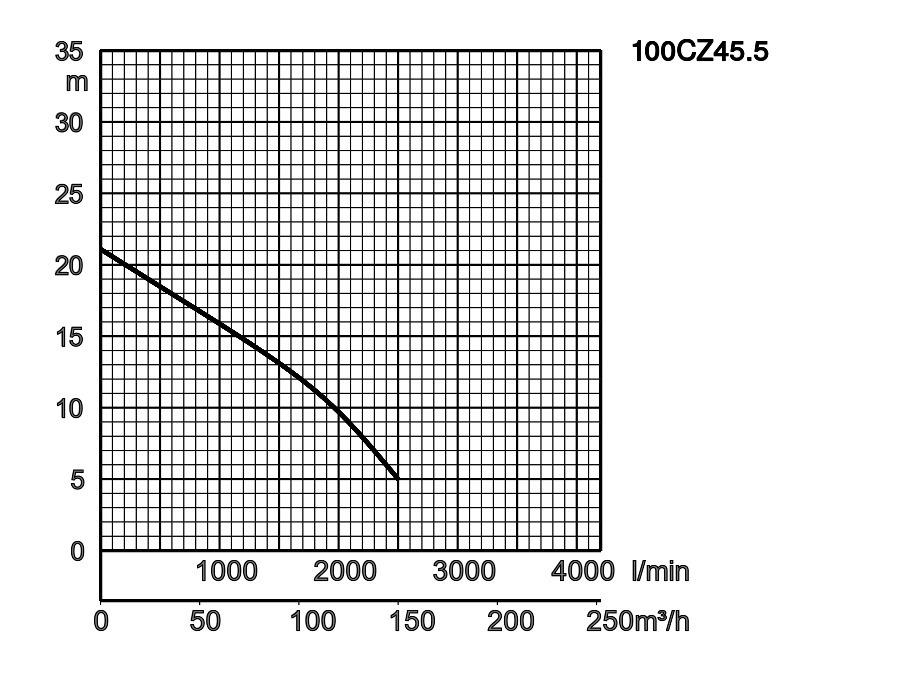

| 100CZ(BN)45.5 | TOS100CZ45.5 |
3
|
100 millimetri | Fognatura | 35 | 5-9 | 2500 | 21 | 5,5 | Trifase / 400V / 50Hz |

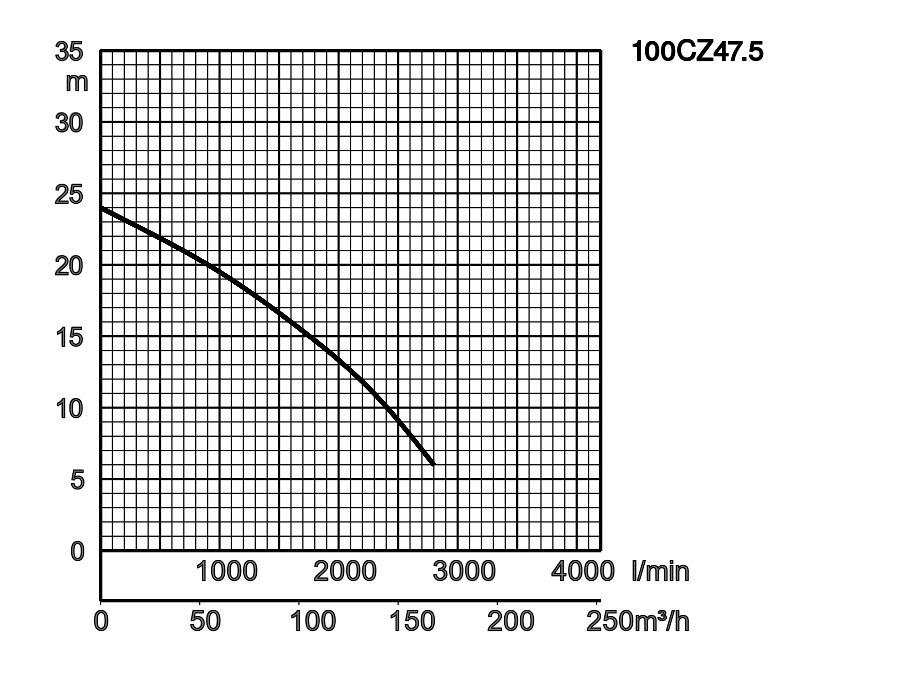

| 100CZ(BN)47.5 | TOS100CZ47.5 |
4
|
100 millimetri | Fognatura | 35 | 5-9 | 2800 | 24 | 7,5 | Trifase / 400V / 50Hz |

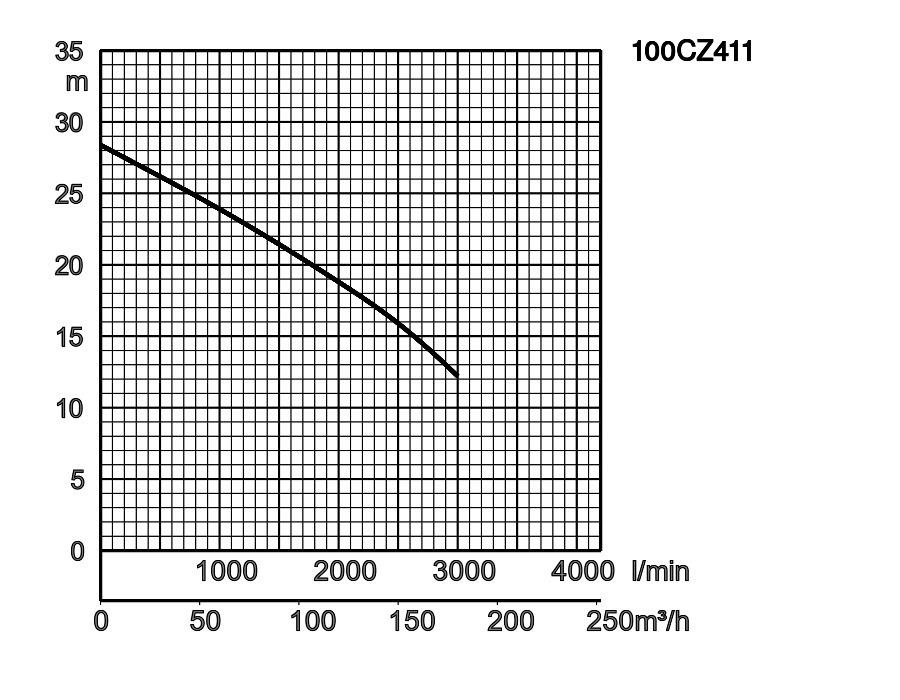

| 100CZ(BN)411 | TOS100CZ411 |
5
|
100 millimetri | Fognatura | 41 | 5-9 | 3500 | 28,5 | 11 | Trifase / 400V / 50Hz |

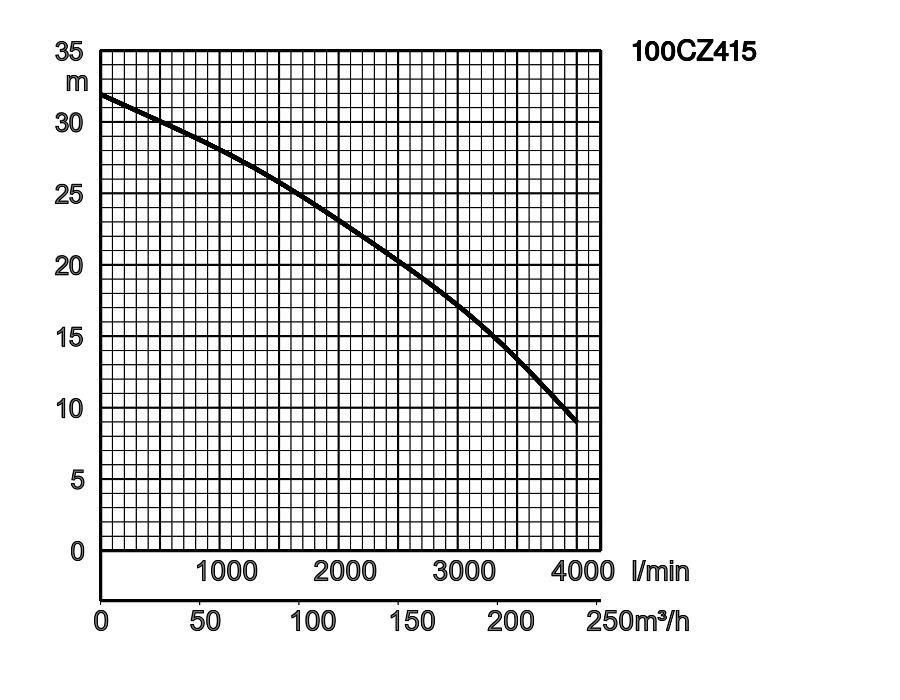

| 100CZ(BN)415 | TOS100CZ415 |
6
|
100 millimetri | Fognatura | 41 | 5-9 | 4000 | 32 | 15 | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 30 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1500 |
| Prevalenza massima m | 13.50 |
| Potenza motore kW | 2,2 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 30 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1800 |
| Prevalenza massima m | 18 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2500 |
| Prevalenza massima m | 21 |
| Potenza motore kW | 5,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2800 |
| Prevalenza massima m | 24 |
| Potenza motore kW | 7,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 41 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 3500 |
| Prevalenza massima m | 28,5 |
| Potenza motore kW | 11 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 41 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 4000 |
| Prevalenza massima m | 32 |
| Potenza motore kW | 15 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100 millimetri |
|---|---|
| Tipo di raccordo | Filettatura interna, flangia JIS10K |
| Tipo di fluido | Fognatura |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 30 - 41 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1500 - 4000 |
| Prevalenza massima m | 13.50 - 32 |
| Girante | Girante trituratrice |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Doppia tenuta meccanica in bagno d'olio |
| Girante | Fusione di ghisa sferoidale EN-GJS500 |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-250 |
| Piastra di aspirazione | Fusione di ghisa sferoidale EN-GJS-500-7 |
| Corpo pompa | Fusione di ghisa grigia EN-GJL-200 |
| Tenuta meccanica | Carburo di silicio |
| Potenza motore kW | 2,2 - 15 |
|---|---|
| Tipo di avviamento | diretto online, stella/triangolo |
| Adatto per VFD | SÌ |
| Adatto per avviamento graduale | SÌ |
| Tipo, Poli | Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento F |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1411 - 1461 |
| Protezione motore (integrata) | Interruttore termico circolare, Protettore in miniatura |
| Corrente nominale | 4.80 - 30,90 |
| Telaio | Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Albero | Acciaio inossidabile EN-X30Cr13 |
| Cavo | NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm², NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm² |
| Lunghezza del cavo | 10 metri |
| Peso a secco Kg | 81 - 247 |
|---|---|
| Resistenza alla pressione | massimo 30m, massimo 40m, massimo 50m |
| Modello | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 100CZ(BN)42.2 | 629 | 524 | 342 | 341 | 658 | 245 | 620 |
| 100CZ(BN)43.7 | 629 | 524 | 342 | 341 | 708 | 245 | 670 |
| 100CZ(BN)45.5 | 685 | 580 | 372 | 410 | 930 | 320 | 805 |
| 100CZ(BN)47.5 | 685 | 580 | 372 | 410 | 911 | 320 | 790 |
| 100CZ(BN)411 | 722 | 617 | 380 | 438 | 1000 | 350 | 875 |
| 100CZ(BN)415 | 722 | 617 | 380 | 438 | 1070 | 350 | 945 |
La serie CZ è una pompa smasher dotata di un innovativo meccanismo a forbice che offre capacità di movimentazione dei solidi migliorate. Un design unico di una copertura di aspirazione a forma di cuore dotata di una lama fissa con bordi affilati insieme a una girante a canale semi-aperto migliorata e due palette con bordi affilati. Impedisce l'intasamento della pompa tramite schiacciamento e taglio di oggetti solidi. Oltre a ciò, la guida rotante estesa dotata sulla girante impedisce la ritenzione di rifiuti solidi nella parte centrale della girante, garantendo così un'operazione di pompaggio regolare.
| Controllo dell'amperaggio | 12,0A - 16,0A |
|---|---|
| Pressacavo | M25 |
| Proprietà intellettuale | 44 |
| Controllo dell'amperaggio | 12,0A - 16,0A |
|---|---|
| Pressacavo | M32 |
| Proprietà intellettuale | 44 |
