GP

GP | 400V / 50Hz
Richiedi un'offerta

Pompe trituratrici a risparmio energetico costruite con motori IE3. Il meccanismo di triturazione assicura che le sostanze estranee fibrose vengano frantumate e che le acque reflue vengano trasferite senza intasamento a prevalenze elevate. Versione ATEX disponibile su richiesta.

Dati tecnici
  • ø Bocca di scarico mm: 50
  • Tipo di fluido: Fognatura
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 512
  • Prevalenza massima m: 42 - 68
  • Potenza motore kW: 6,4 - 9,5
  • Fase / Tensione: Trifase / 400V / 50Hz

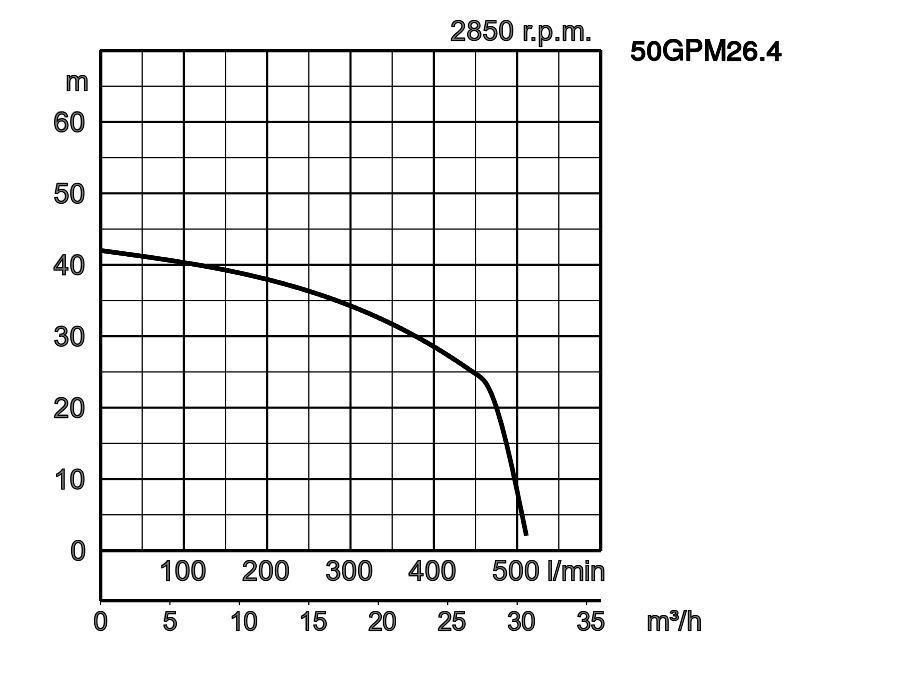

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
50GPM26.4 TOS50GYM26.4
1
50 Fognatura 5-9 512 42 6,4 Trifase / 400V / 50Hz
50GPM26.4H TOS50GYM26.4H
2
50 Fognatura 5-9 512 52 6,4 Trifase / 400V / 50Hz
50GPM29.5 TOS50GYM29.5
3
50 Fognatura 5-9 512 68 9,5 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 42
Potenza motore kW 6,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 52
Potenza motore kW 6,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 68
Potenza motore kW 9,5
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50
Tipo di raccordo Flangia DIN/ANSI DN50 (PN10)
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 42 - 68
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Meccanismo di macinazione
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Guarnizione meccanica interna/esterna
Materiale
Girante Fusione di ghisa grigia EN-GJL-250
Rivestimento Fusione di ghisa grigia EN-GJL-250
Motore
Potenza motore kW 6,4 - 9,5
Tipo di avviamento stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2900
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 12,4 - 20,1
Materiale
Albero Acciaio inossidabile EN-X5CrNiMo17-12-2
Cavo H07RN8-F PIÙ 12G1,5
Lunghezza del cavo 10m
Altri
Peso a secco Kg 122 - 139
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50GPM26.4
  • 50GPM26.4H
  • 50GPM29.5
ModelloA
50GPM26.4795
50GPM26.4H795
50GPM29.5865
Dimensioni in mm
  • 50GPM26.4
  • 50GPM26.4H
  • 50GPM29.5
W1 : livello minimo aspirazione
ModelloB
50GPM26.4815
50GPM26.4H815
50GPM29.5885

La serie GP è una pompa trituratrice ad alta efficienza che presenta tutti i vantaggi della serie GY con l'ulteriore vantaggio di un motore IE3 a basso consumo energetico. Possono essere realizzate applicazioni fognarie con diametri di tubi ridotti di 1½" che richiedono alte prevalenze di mandata e bassa portata. La GP tritura e sminuzza tutti i solidi in piccole particelle che possono essere facilmente pompate senza intasamento.
