GY

GY | 400V / 50Hz
Richiedi un'offerta

Pompe trituratrici, parte di una gamma di pompe per acque reflue ad alta prevalenza. Il meccanismo trituratore, con il suo anello di taglio fisso e la lama rotante, sminuzza i solidi in piccoli pezzi. Versione ATEX disponibile su richiesta.

Dati tecnici
  • ø Bocca di scarico mm: 50
  • Tipo di fluido: Fognatura
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 195 - 512
  • Prevalenza massima m: 20.40 - 68
  • Potenza motore kW: 0,9 - 9,5
  • Fase / Tensione: Monofase / 230V / 50Hz,Trifase / 400V / 50Hz

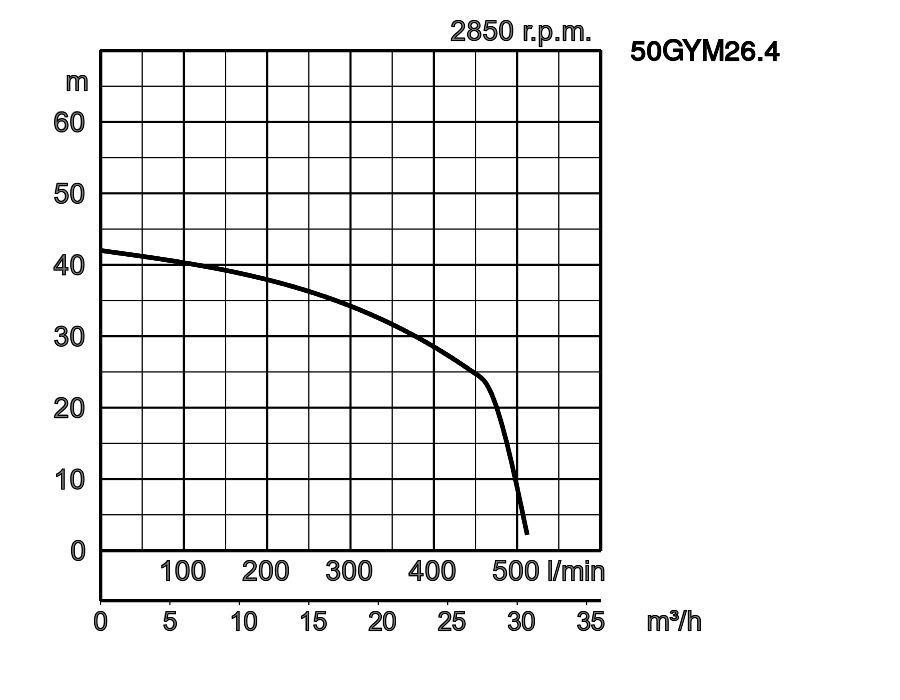

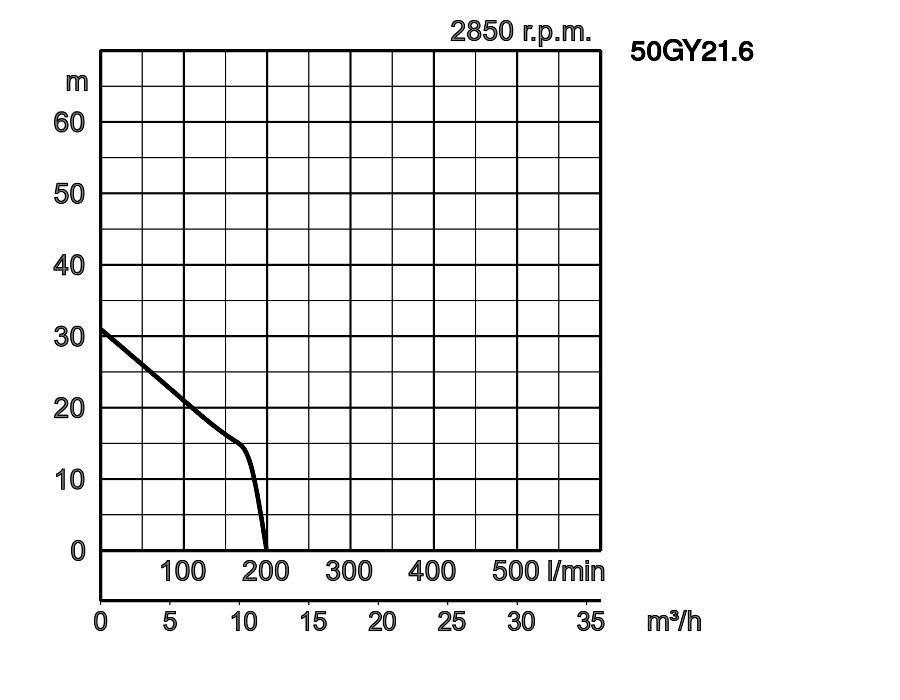

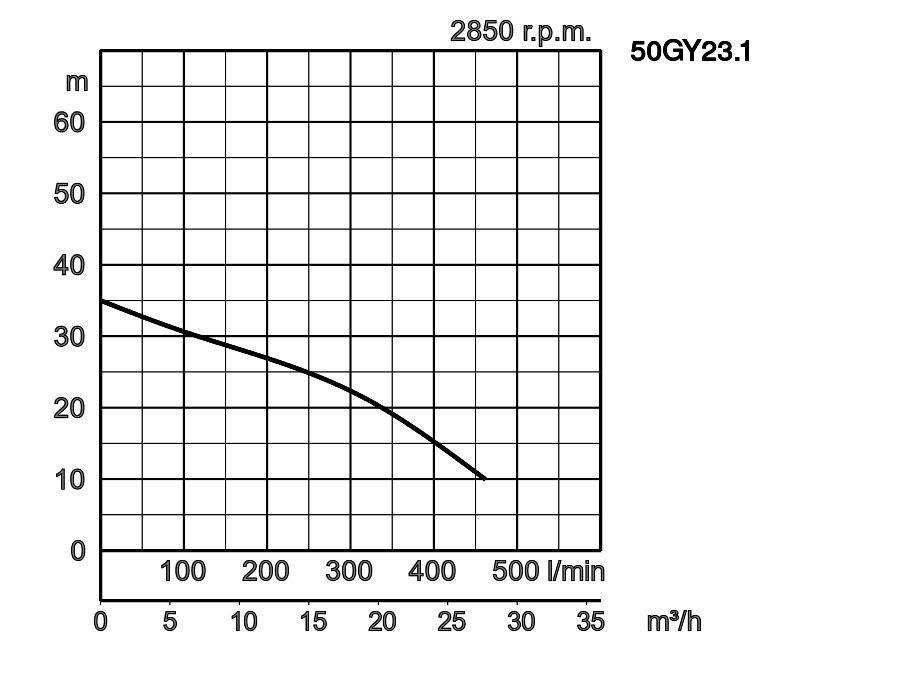

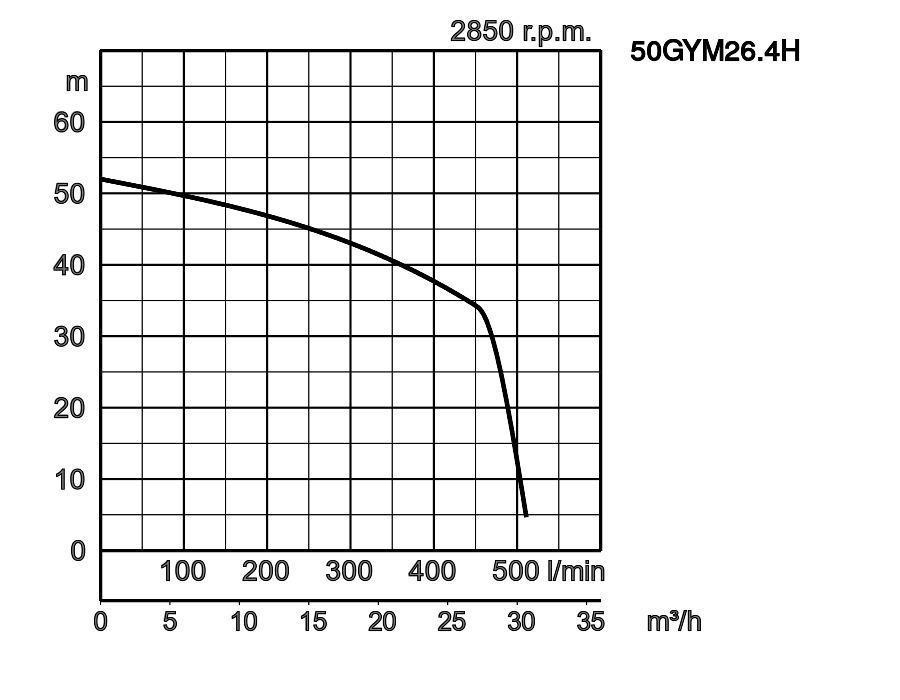

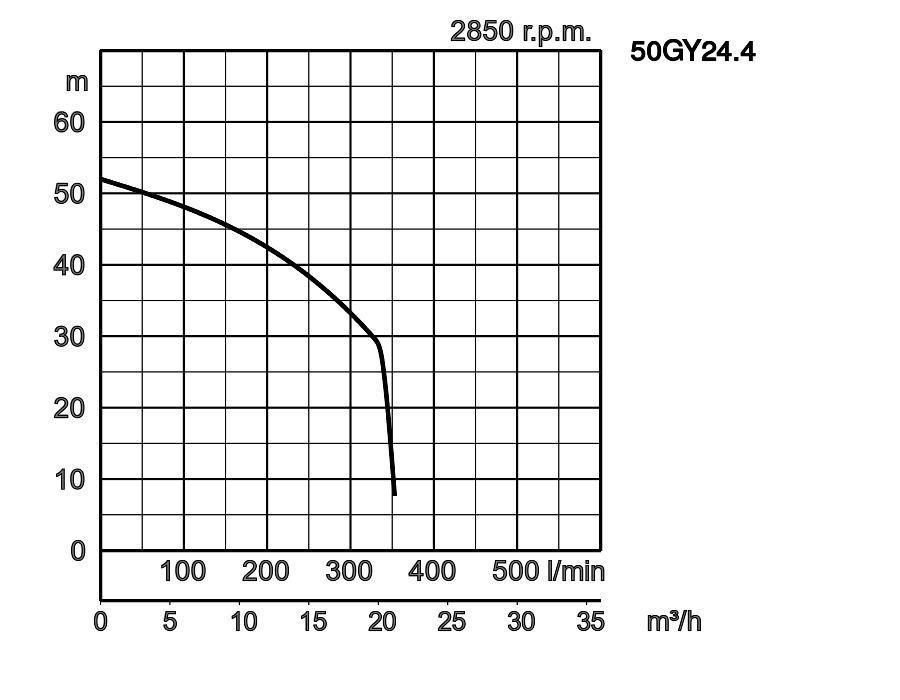

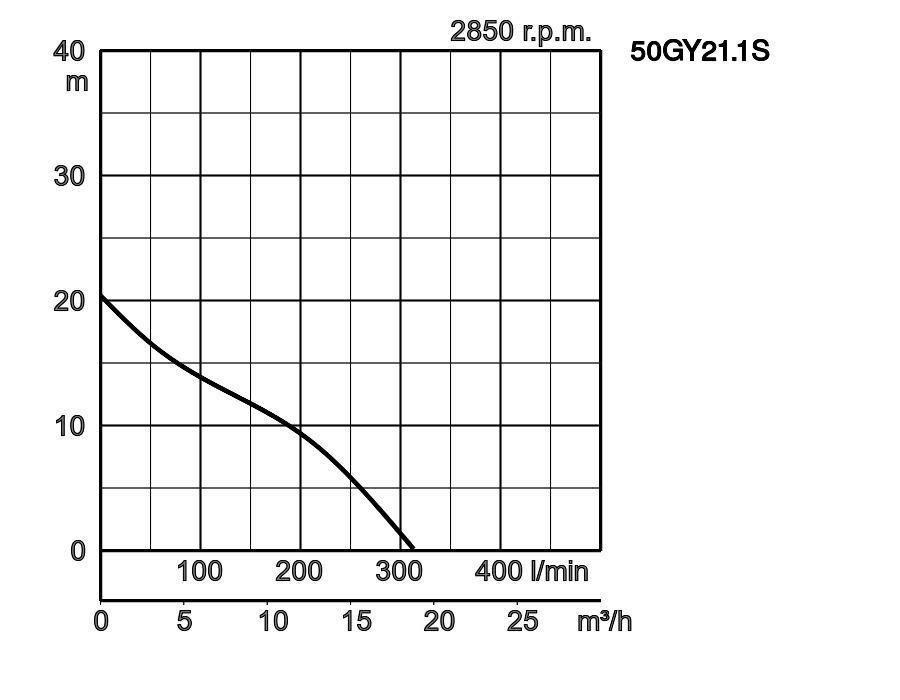

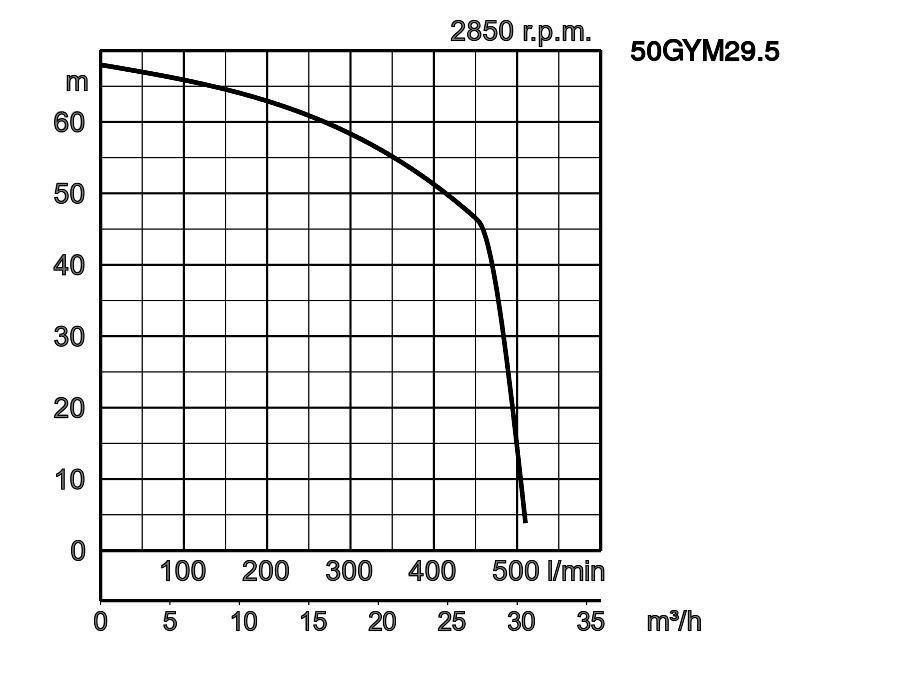

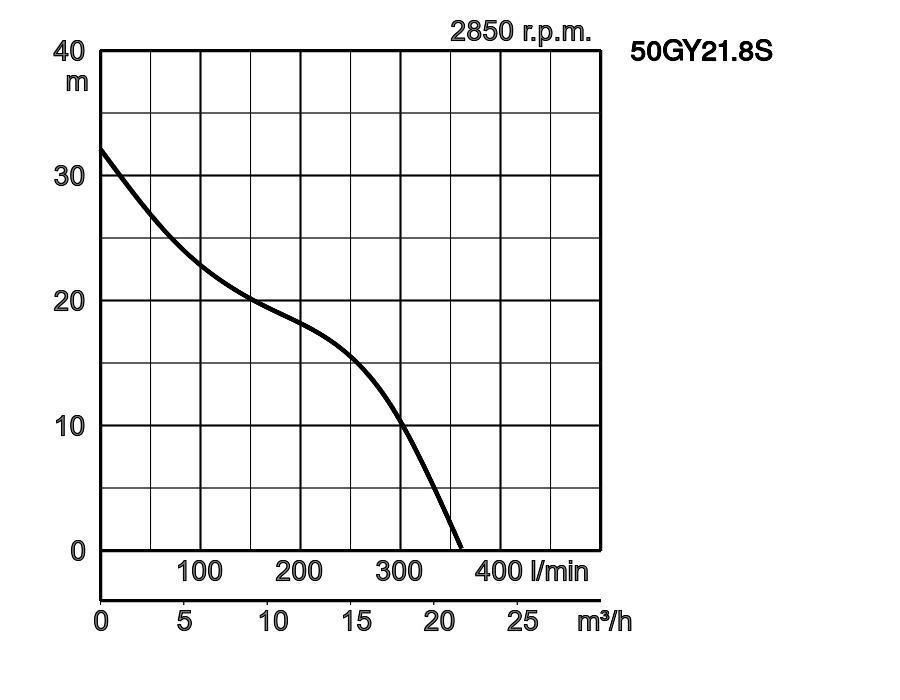

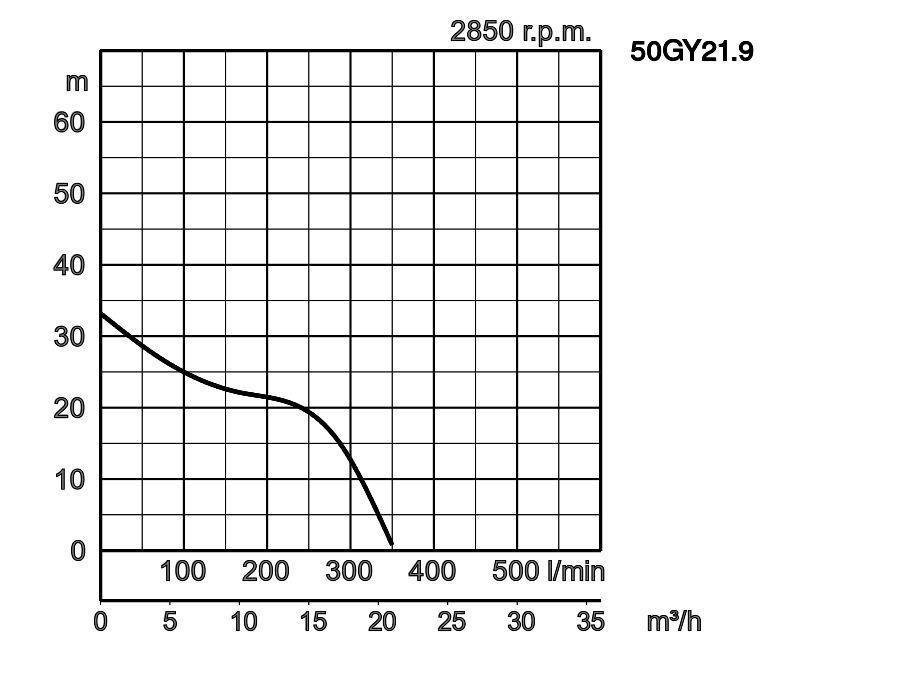

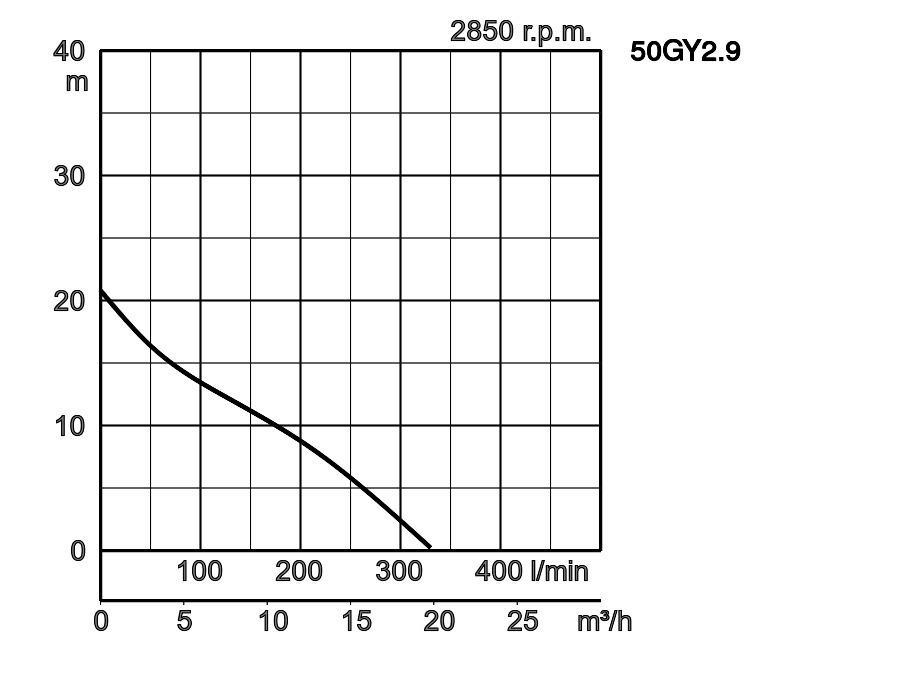

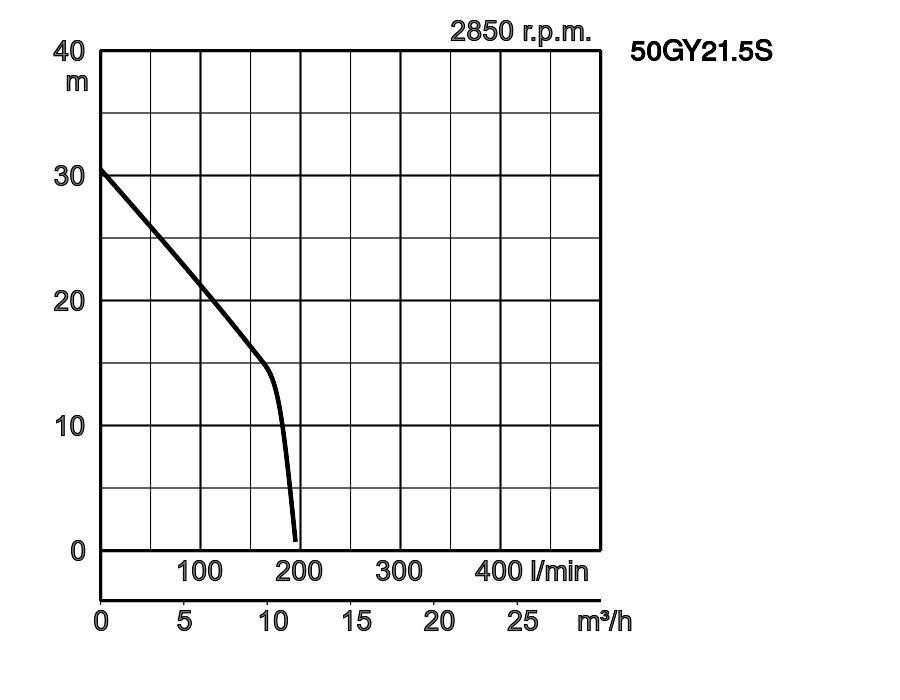

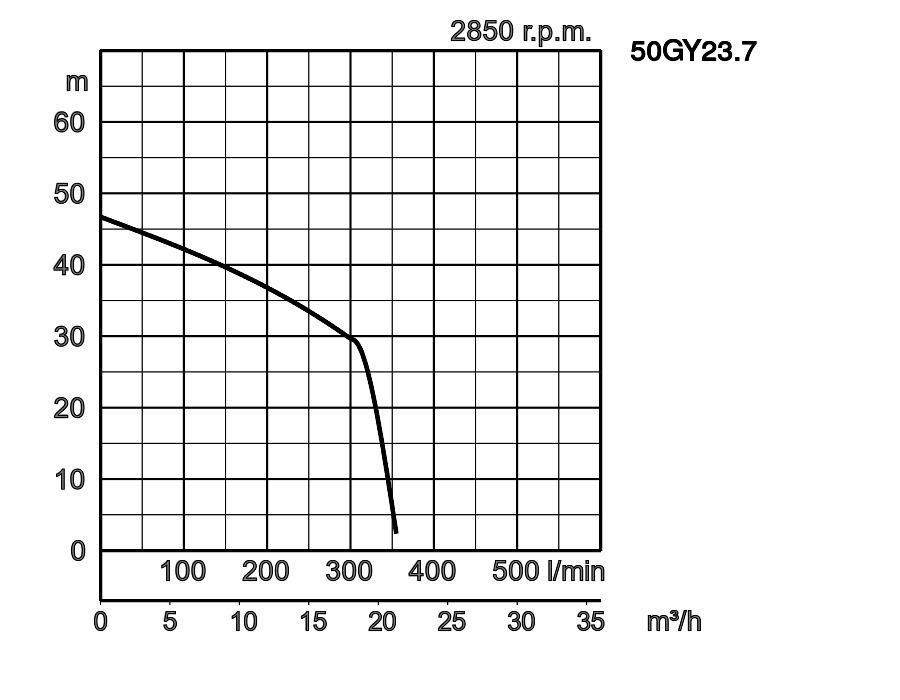

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
50GY2.9 TOS50GY2.9
1
50 Fognatura 5-9 330 20.80 0,9 Trifase / 400V / 50Hz
50GY21.1S TOS50GY21.1S
2
50 Fognatura 5-9 312 20.40 1,1 Monofase / 230V / 50Hz
50GY21.5S TOS50GY21.5S
3
50 Fognatura 5-9 195 30.50 1,5 Monofase / 230V / 50Hz
50GY21.6 TOS50GY21.6
4
50 Fognatura 5-9 198 31 1,6 Trifase / 400V / 50Hz
50GY21.8S TOS50GY21.8S
5
50 Fognatura 5-9 360 32.10 1,8 Monofase / 230V / 50Hz
50GY21.9 TOS50GY21.9
6
50 Fognatura 5-9 353 33.20 1,9 Trifase / 400V / 50Hz
50GY23.1 TOS50GY23.1
7
50 Fognatura 5-9 462 35 3,1 Trifase / 400V / 50Hz
50GY23.1H TOS50GY23.1H
8
50 Fognatura 5-9 398 38.30 3,1 Trifase / 400V / 50Hz
50GY23.7 TOS50GY23.7
9
50 Fognatura 5-9 355 46.70 3,7 Trifase / 400V / 50Hz
50GY24.4 TOS50GY24.4
10
50 Fognatura 5-9 355 52 4,4 Trifase / 400V / 50Hz
50GYM26.4 TOS50GYM26.4
11
50 Fognatura 5-9 512 42 6,4 Trifase / 400V / 50Hz
50GYM26.4H TOS50GYM26.4H
12
50 Fognatura 5-9 512 52 6,4 Trifase / 400V / 50Hz
50GYM29.5 TOS50GYM29.5
13
50 Fognatura 5-9 512 68 9,5 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 330
Prevalenza massima m 20.80
Potenza motore kW 0,9
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 312
Prevalenza massima m 20.40
Potenza motore kW 1,1
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 195
Prevalenza massima m 30.50
Potenza motore kW 1,5
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 198
Prevalenza massima m 31
Potenza motore kW 1,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 360
Prevalenza massima m 32.10
Potenza motore kW 1,8
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 353
Prevalenza massima m 33.20
Potenza motore kW 1,9
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 462
Prevalenza massima m 35
Potenza motore kW 3,1
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 398
Prevalenza massima m 38.30
Potenza motore kW 3,1
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 355
Prevalenza massima m 46.70
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 355
Prevalenza massima m 52
Potenza motore kW 4,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 42
Potenza motore kW 6,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 52
Potenza motore kW 6,4
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Fognatura
Valore massimo del pH 5-9
Portata massima l/min 512
Prevalenza massima m 68
Potenza motore kW 9,5
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50
Tipo di raccordo Flangia DIN/ANSI DN50 (PN10)
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura: da 0 a 35°C
Valore massimo del pH 5-9
Portata massima l/min 195 - 512
Prevalenza massima m 20.40 - 68
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Meccanismo di macinazione
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Guarnizione meccanica interna/esterna
Materiale
Girante Fusione di ghisa grigia EN-GJL-250
Rivestimento Fusione di ghisa grigia EN-GJL-250
Motore
Potenza motore kW 0,9 - 9,5
Tipo di avviamento condensatore, diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Monofase / 230V / 50Hz, Trifase / 400V / 50Hz
giri al minuto 2840 - 2900
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 2,5 - 18,8
Materiale
Albero Acciaio inossidabile EN-X5CrNiMo17-12-2
Cavo H07RN8-F PIÙ 6G1,5, Cavo H07RN-F 4G1,5, Cavo H07RN-F 7G1,5, H07RN8-F PIÙ 10G1,5, H07RN8-F PIÙ 12G1,5
Lunghezza del cavo 10m
Altri
Peso a secco Kg 31.70 - 110.32
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50GY21.5S
  • 50GY21.6
  • 50GY21.8S
  • 50GY21.9
  • 50GY23.1
  • 50GY23.1H
  • 50GY23.7
  • 50GY24.4
W1 : livello minimo aspirazione
  • 50GY2.9
  • 50GY21.1S
W1 : livello minimo aspirazione
  • 50GYM26.4
  • 50GYM26.4H
  • 50GYM29.5
ModelloABG
50GY2.9406--
50GY21.1S406496-
50GY21.5S468618223
50GY21.6468618-
50GY21.8S468618223
50GY21.9468618223
50GY23.1505655223
50GY23.1H505655223
50GY23.7545695250
50GY24.4545695250
50GYM26.4771790-
50GYM26.4H771790-
50GYM29.5844862-
Dimensioni in mm
  • 50GY2.9
  • 50GY21.1S
  • 50GY21.5S
  • 50GY21.6
  • 50GY21.8S
  • 50GY21.9
  • 50GY23.1
  • 50GY23.1H
  • 50GY23.7
  • 50GY24.4
W1 : livello minimo aspirazione
  • 50GYM26.4
  • 50GYM26.4H
  • 50GYM29.5
W1 : livello minimo aspirazione
ModelloBCDEFG
50GY2.9-172560457360190
50GY21.1S-172560457360190
50GY21.5S-183630504407223
50GY21.6-183630504407223
50GY21.8S-183630504407223
50GY21.9-183630504407223
50GY23.1-183672504407223
50GY23.1H-183672504407223
50GY23.7-187706527429250
50GY24.4-187706527429250
50GYM26.4790-----
50GYM26.4H790-----
50GYM29.5862-----

La serie GY è una pompa trituratrice sommergibile ideale per lo smaltimento delle acque reflue con piccole sezioni trasversali delle tubazioni, grandi prevalenze di mandata con portate relativamente basse, sistemi di drenaggio a pressione in aree topograficamente difficili. GY rompe i solidi trasportati in frazioni di secondo, in modo che tubi in plastica con sezioni trasversali da 1½" siano già sufficienti per le condotte. In questo modo, i costi per l'uso dei materiali e la posa dei sistemi fognari possono essere notevolmente ridotti. Disponibile ATEX.
