PNI

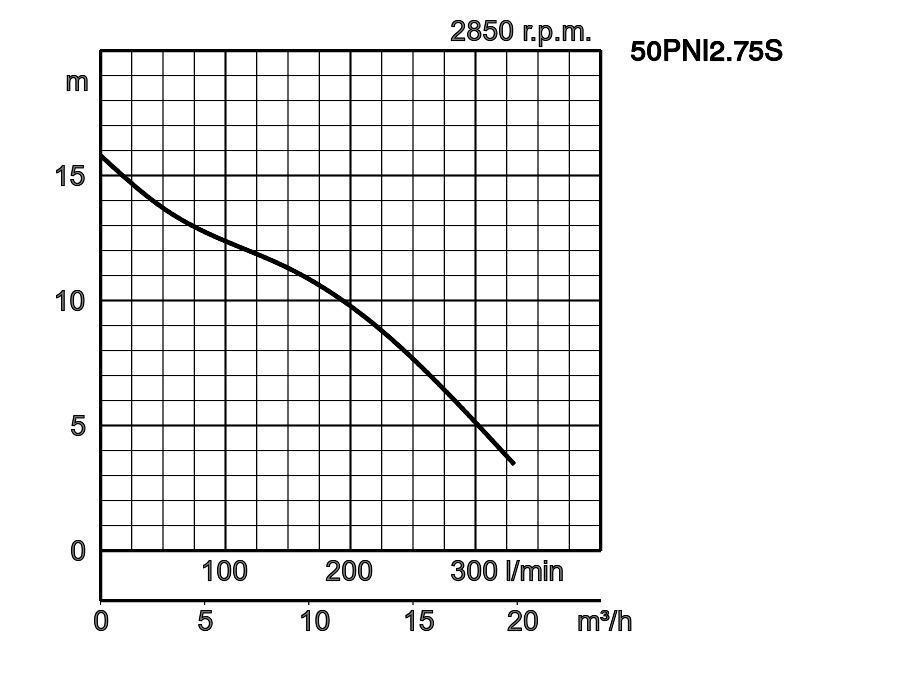

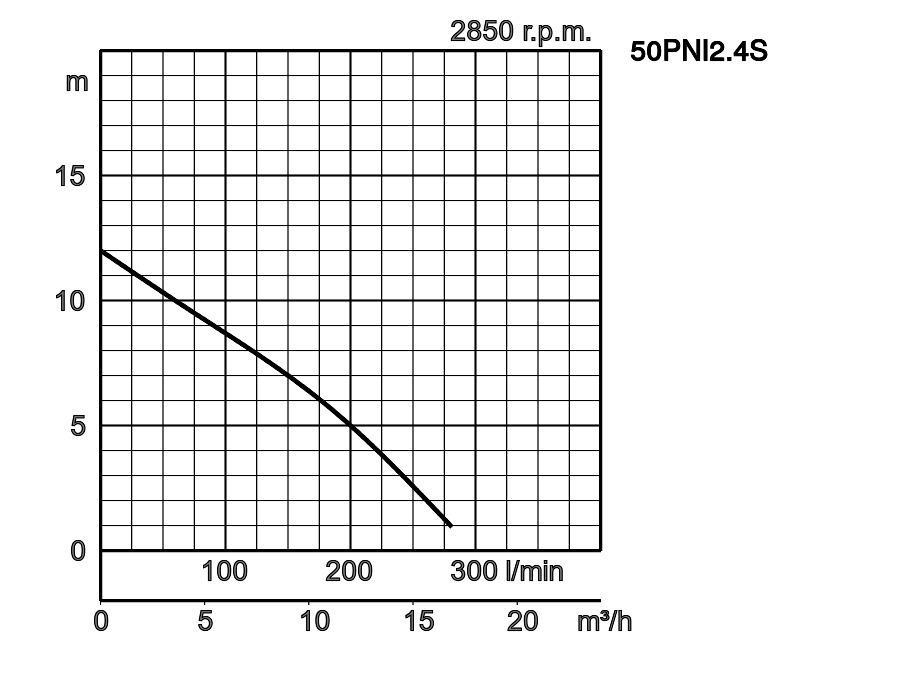

Curva di prestazione

O

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione
50PNI2.4S	1 print	50 millimetri	Fognatura	10	4-10	280	12	0,4	Monofase / 230V / 50Hz
50PNI2.75S	2 print	50 millimetri	Fognatura	10	4-10	340	15,7	0,75	Monofase / 230V / 50Hz

ø Bocca di scarico mm	50 millimetri
Tipo di fluido	Fognatura
Max. passaggio solidi mm	10
Valore massimo del pH	4-10

Portata massima l/min	280
Prevalenza massima m	12
Potenza motore kW	0,4
Fase / Tensione	Monofase / 230V / 50Hz

ø Bocca di scarico mm	50 millimetri
Tipo di fluido	Fognatura
Max. passaggio solidi mm	10
Valore massimo del pH	4-10

Portata massima l/min	340
Prevalenza massima m	15,7
Potenza motore kW	0,75
Fase / Tensione	Monofase / 230V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	50 millimetri
Tipo di raccordo	Filettatura interna, flangia

Fluido di pompaggio

Tipo di fluido	Fognatura
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	10
Valore massimo del pH	4-10
Portata massima l/min	280 - 340
Prevalenza massima m	12 - 15,7

Pompa

Componenti

Girante	Girante a vortice
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Plastica rinforzata con fibra di vetro
Rivestimento	Plastica rinforzata con fibra di vetro
Corpo pompa	Acciaio inossidabile EN-X5CrNi18-10
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	0,4 - 0,75
Tipo di avviamento	condensatore
Tipo, Poli	Motore a induzione, 2 poli, IP68
Isolamento	Classe di isolamento E
Fase / Tensione	Monofase / 230V / 50Hz
giri al minuto	2765 - 2796
Protezione motore (integrata)	Interruttore termico circolare, Protettore in miniatura
Corrente nominale	2,80 - 5,2

Materiale

Telaio	Acciaio inossidabile EN-X5CrNi18-10
Albero	Acciaio inossidabile EN-X6Cr13
Cavo	Cavo H07RN8-F 3C*1,0mm²
Lunghezza del cavo	10 metri

Altri

Peso a secco Kg	7.20 - 9,3
Resistenza alla pressione	massimo 20m

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

50PNI2.4S
50PNI2.75S

Modello	A	A1	A2	B	D	D1	D2	H	W1	W2
50PNI2.4S	241	120	81	102	246	76	170	360	110	325
50PNI2.75S	241	120	81	102	246	76	170	380	110	345

Descrizione

La serie PNI è una pompa sommergibile semi-vortice progettata per la movimentazione di acque reflue e liquidi contenenti piccoli corpi solidi. È realizzata in resina e acciaio inossidabile 304 e offre un'eccellente resistenza alla corrosione. Il design della pompa semi-vortice con passaggio moderato di solidi offre prestazioni efficienti per applicazioni versatili. L'olio lubrificante utilizzato è paraffina liquida, il che amplia l'applicazione della pompa a cascate decorative, laghetti per pesci, acquacoltura, ecc.
