TM

TM | 230V / 50Hz
Richiedi un'offerta

Il titanio è utilizzato in tutte le parti metalliche a contatto con l'acqua delle pompe TM. Il titanio presenta una pellicola di ossido superficiale molto più resistente rispetto all'acciaio inossidabile. Questo impedisce alle pompe di corrodersi in acqua di mare, che presenta un'altissima concentrazione di ioni cloro.

Dati tecnici
  • ø Bocca di scarico mm: 50 millimetri
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 10
  • Valore massimo del pH: 3-10
  • Portata massima l/min: 290 - 350
  • Prevalenza massima m: 12 - 15
  • Potenza motore kW: 0,4 - 0,75
  • Fase / Tensione: Monofase / 230V / 50Hz,Trifase / 400V / 50Hz
Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione

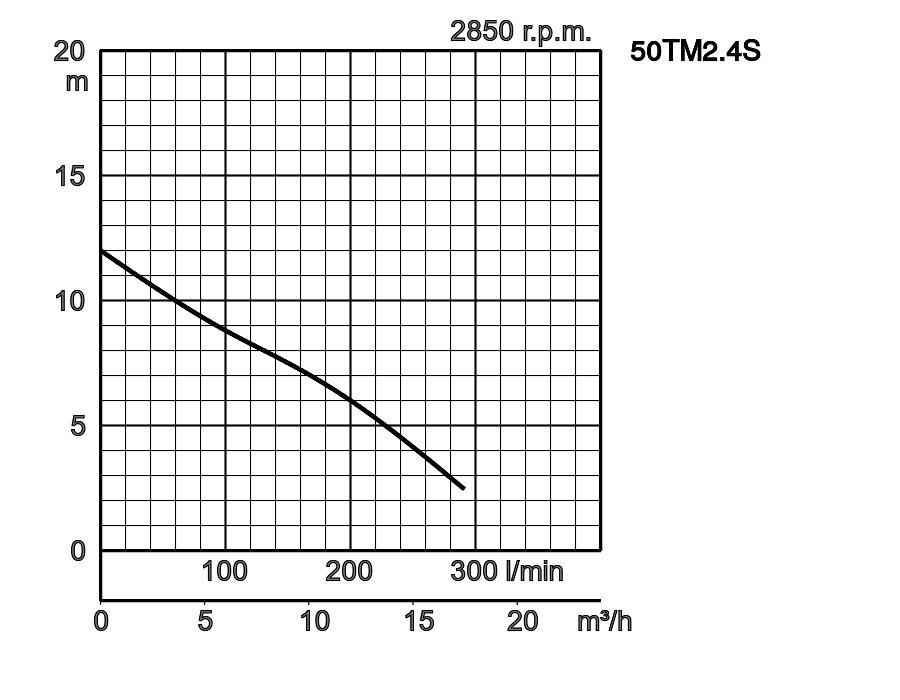

50TM2.4S
1
50 millimetri Fognatura 10 3-10 290 12 0,4 Monofase / 230V / 50Hz
50TMA2.4S   50 millimetri Fognatura 10 3-10 290 12 0,4 Monofase / 230V / 50Hz

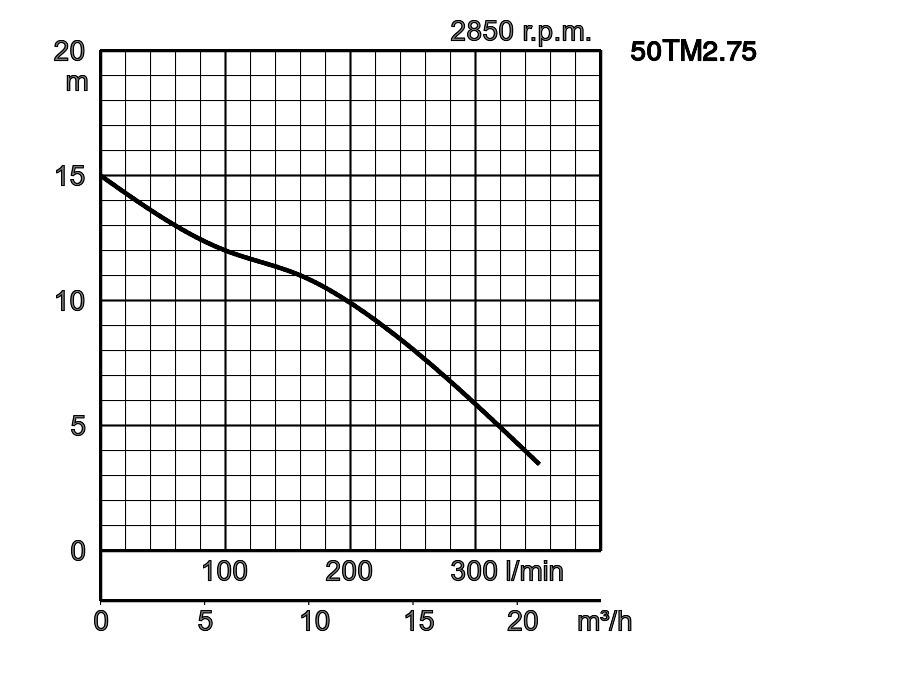

50TM2.75
2
50 millimetri Fognatura 10 3-10 350 15 0,75 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 10
Valore massimo del pH 3-10
Portata massima l/min 290
Prevalenza massima m 12
Potenza motore kW 0,4
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 10
Valore massimo del pH 3-10
Portata massima l/min 290
Prevalenza massima m 12
Potenza motore kW 0,4
Fase / Tensione Monofase / 230V / 50Hz
ø Bocca di scarico mm 50 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 10
Valore massimo del pH 3-10
Portata massima l/min 350
Prevalenza massima m 15
Potenza motore kW 0,75
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 millimetri
Tipo di raccordo Filettatura interna, flangia
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 10
Valore massimo del pH 3-10
Portata massima l/min 290 - 350
Prevalenza massima m 12 - 15
Pompa
Componenti
Girante Girante a vortice
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Plastica rinforzata con fibra di vetro
Rivestimento Plastica rinforzata con fibra di vetro
Corpo pompa Titanio
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 0,4 - 0,75
Tipo di avviamento condensatore, diretto online
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento E
Fase / Tensione Monofase / 230V / 50Hz, Trifase / 400V / 50Hz
giri al minuto 2792 - 2812
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 1,90 - 3.10
Materiale
Albero Titanio
Cavo Cavo H07RN8-F 3C*1,0mm², NSSHÖU 4C*1.5mm²
Lunghezza del cavo 10 metri
Altri
Peso a secco Kg 6.70 - 7.20
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 50TMA2.4S
W1 : livello minimo aspirazione
  • 50TM2.4S
  • 50TM2.75
ModelloAA1A2BB1DD1D2FL1FL2HW1
50TM2.4S23611581102901628676--360110
50TMA2.4S23611581102-1737697115607374-
50TM2.7523611581102901628676--374110

La serie TM è una pompa portatile sommergibile in titanio progettata per la movimentazione di acqua di mare. È realizzata in titanio e resina. Poiché il titanio ha un'eccellente resistenza alla corrosione dovuta all'acqua di mare, è adatto a varie applicazioni che prevedono l'utilizzo di acqua di mare. Per l'olio lubrificante viene utilizzata paraffina liquida, che lo rende ideale per l'acquacoltura marina.

Pump Discharge 032-165-29
2" Hose Coupling
Scarico da 2" con attacco adatto per attacco tubo flessibile
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 56103000tu
Motor Protecton Plug 230V w/z hand-automatic (on-off)
Specifiche
Controllo dell'amperaggio 3,0A
Pressacavo 2 x M16
Proprietà intellettuale 44
interruttore: protezione OFF-ON (0-I) 3A 2 pressacavi M16, per l'uso di un interruttore a galleggiante esterno Protezione da sovraccarico: disconnette automaticamente il motore in caso di assorbimento di corrente eccessivo, prevenendo surriscaldamento e d
Guide Rail Fitting System XITOK4P
TOK4-P (For Vancs, TM/T, PU/A)
I raccordi per guide di tipo TOK sono accessori per guide di dimensioni più piccole rinforzati con fibra di vetro, progettati appositamente per le pompe Tsurumi più piccole.
Pump Discharge 032-165-29
2" Hose Coupling
Scarico da 2" con attacco adatto per attacco tubo flessibile
Cable repair set 061-TEG-05
Cable Repair Kit for 001-012-44 Cabtyre Cable Set (10m) H07RN8
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Pump Discharge 032-165-29
2" Hose Coupling
Scarico da 2" con attacco adatto per attacco tubo flessibile
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Motor Protection Plugs 547150253tu
Plug CEE 16A
Specifiche
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547250253tu
Plug CEE 32 A
Specifiche
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571501600tu
Plug with float connection CEE 16A
Specifiche
Controllo dell'amperaggio 1,6A - 2,4A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572501600tu
Plug with float connection CEE 32A
Specifiche
Controllo dell'amperaggio 1,6A - 2,4A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587150253
CEE MS PW Stecker 16/5 6h 1.6-2.5A DFK IP67
Specifiche
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250253
CEE MS PW Stecker 32/5 6h 1.6-2.5A DFK IP67
Specifiche
Controllo dell'amperaggio 1,6A - 2,5A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Guide Rail Fitting System XITOK4P
TOK4-P (For Vancs, TM/T, PU/A)
I raccordi per guide di tipo TOK sono accessori per guide di dimensioni più piccole rinforzati con fibra di vetro, progettati appositamente per le pompe Tsurumi più piccole.
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
