U

U | 400V / 50Hz
Richiedi un'offerta

Pompe sommergibili trifase per acque reflue, realizzate in ghisa con motori a 2 poli. Progettate per il pompaggio senza intasamenti di materiali solidi e fibrosi.

Dati tecnici
  • ø Bocca di scarico mm: 40 millimetri,50 millimetri,80 millimetri
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 35 - 56
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 264 - 1030
  • Prevalenza massima m: 7.4 - 23.50
  • Potenza motore kW: 0,25 - 3,7
  • Fase / Tensione: Monofase / 230V / 50Hz,Trifase / 400V / 50Hz

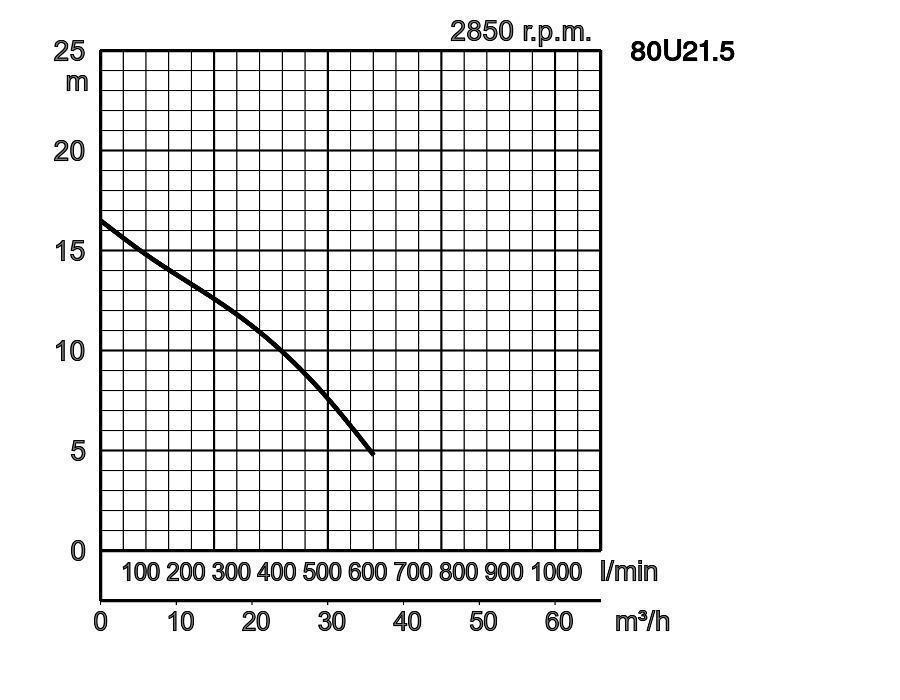

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
80U21.5 -
1
80 millimetri Fognatura 46 5-9 600 16.50 1,5 Trifase / 400V / 50Hz
80U22.2 -
2
80 millimetri Fognatura 56 5-9 800 19 2,2 Trifase / 400V / 50Hz
80U23.7 TOS80U23.7
3
80 millimetri Fognatura 56 5-9 1030 23.50 3,7 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 46
Valore massimo del pH 5-9
Portata massima l/min 600
Prevalenza massima m 16.50
Potenza motore kW 1,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 56
Valore massimo del pH 5-9
Portata massima l/min 800
Prevalenza massima m 19
Potenza motore kW 2,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80 millimetri
Tipo di fluido Fognatura
Max. passaggio solidi mm 56
Valore massimo del pH 5-9
Portata massima l/min 1030
Prevalenza massima m 23.50
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 millimetri
Tipo di raccordo Filettatura interna, flangia JIS10K
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 46 - 56
Valore massimo del pH 5-9
Portata massima l/min 600 - 1030
Prevalenza massima m 16.50 - 23.50
Pompa
Componenti
Girante Girante a vortice
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa grigia EN-GJL-200
Rivestimento Fusione di ghisa grigia EN-GJL-200
Corpo pompa Fusione di ghisa grigia EN-GJL-150
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 1,5 - 3,7
Tipo di avviamento diretto online
Adatto per VFD SÌ
Adatto per avviamento graduale SÌ
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2894 - 2912
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 3.60 - 8
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm²
Lunghezza del cavo 10 metri
Altri
Peso a secco Kg 40 - 62
Resistenza alla pressione massimo 30m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 40U2.25
  • 40U2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1 : livello minimo aspirazione
  • 40UA2.25
  • 40UA2.25S
  • 50UA2.4
  • 50UA2.4S
ModelloAA4BDHW1W2
80U21.5420366173200501135430
80U22.2502410225240562160490
80U23.7502410226234565160520
Dimensioni in mm
  • 40U2.25
  • 40U2.25S
  • 40UA2.25
  • 40UA2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 50UA2.4
  • 50UA2.4S
W1 : livello minimo aspirazione
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1 : livello minimo aspirazione
ModelloAA5DHH1W1W2
80U21.5389130200603-240530
80U22.2418130240647-245575
80U23.7418130234650895245610

La serie U è una pompa sommergibile a vortice compatta, con motore bipolare, progettata per il pompaggio di acque reflue, liquami e liquidi contenenti solidi e materiali fibrosi. La rotazione della girante genera un flusso vorticoso all'interno del corpo pompa, che consente di aspirare tali corpi estranei riducendo al minimo il contatto con la girante stessa. Poiché questo meccanismo non richiede il passaggio dei corpi estranei attraverso le pale della girante, la pompa offre un funzionamento praticamente senza intasamenti.

Sensore di perdita d'olio TSS-TEG-08
Sensore di tenuta olio TSS M8 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Interruttore a galleggiante 106-TEG-03
Galleggiante 10 m (per pompe per acque reflue) fino a 2,2 kW
Funzionamento automatico: attiva la pompa sommersa quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Tappi di protezione del motore 547150403tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547250403tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571502400tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572502400tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587150403
CEE MS PW Stecker 16/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587250403
CEE MS PW Stecker 32/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Kit di installazione del supporto gratuito (U)XIBEND3T
CURVA 80
Scarico/gomito per pompaggio verticale
Sistema di fissaggio per rotaia di guida XITO368A
TOS3-65-80
TOS è il sistema di montaggio di base delle guide per pompe Tsurumi con foro di scarico fino a 150 mm.
Kit per la riparazione dei cavi 061-TEG-06
Kit di riparazione cavi per set di cavi Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5mm2 e cavo M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Sensore di perdita d'olio TSS-TEG-10
Sensore di tenuta olio TSS M10 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Interruttore a galleggiante 106-TEG-03
Galleggiante 10 m (per pompe per acque reflue) fino a 2,2 kW
Funzionamento automatico: attiva la pompa sommersa quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Tappi di protezione del motore 547150633tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547250633tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571506000tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572506000tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Kit di installazione del supporto gratuito XIBEND80
CURVA 80-80
Scarico/gomito per pompaggio verticale
Sistema di fissaggio per rotaia di guida XITO368A
TOS3-65-80
TOS è il sistema di montaggio di base delle guide per pompe Tsurumi con foro di scarico fino a 150 mm.
Kit per la riparazione dei cavi 061-TEG-06
Kit di riparazione cavi per set di cavi Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5mm2 e cavo M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Sensore di perdita d'olio TSS-TEG-10
Sensore di tenuta olio TSS M10 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Interruttore a galleggiante 106-TEG-01
Galleggiante da 10 m (per pompe per acque reflue) da 3,7 kW
Funzionamento automatico: attiva la pompa sommergibile quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Interruttore a galleggiante 106-TEG-02
Galleggiante 20 m (per pompe per acque reflue) da 3,7 kW
Funzionamento automatico: attiva la pompa sommersa quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Kit di installazione del supporto gratuito XIBEND80
CURVA 80-80
Scarico/gomito per pompaggio verticale
Sistema di fissaggio per rotaia di guida XITO368A
TOS3-65-80
TOS è il sistema di montaggio di base delle guide per pompe Tsurumi con foro di scarico fino a 150 mm.
