UPZM

UPZM | 400V /
Richiedi un'offerta

Pompe per liquami a ridotto consumo energetico con motori IE3. Dotate di serie di sensori della camera dell'olio e camicie di raffreddamento per installazione a umido e a secco. Il suo design anti-blocco include un ampio passaggio libero e una girante a vortice.

Dati tecnici
  • ø Bocca di scarico mm: 80 - 100
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 80 - 100
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1000 - 3033
  • Prevalenza massima m: 8.40 - 17.20
  • Potenza motore kW: 2,9 - 8,5
  • Fase / Tensione: Trifase / 400V / 50Hz

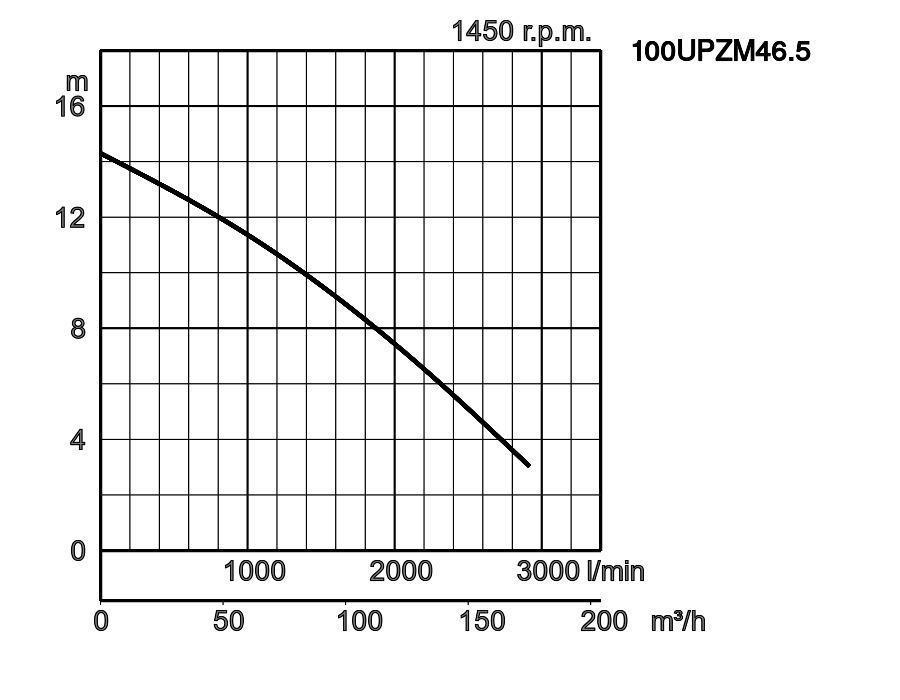

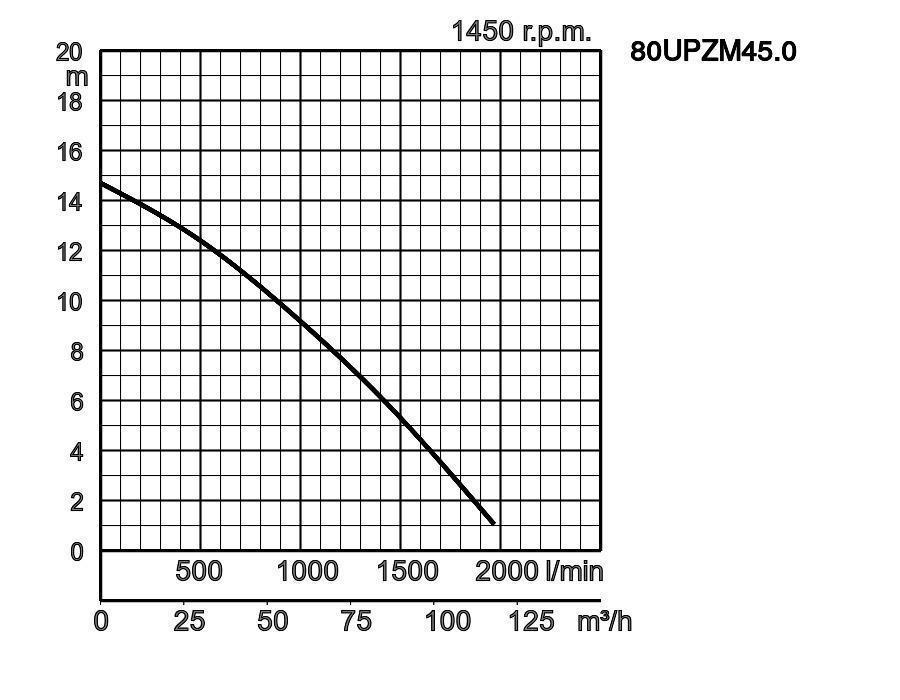

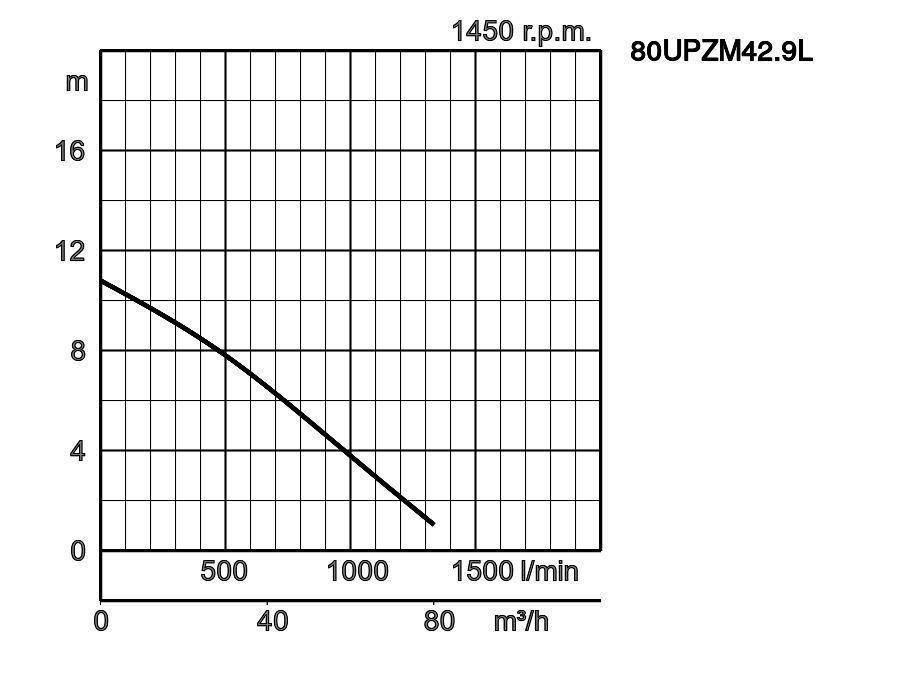

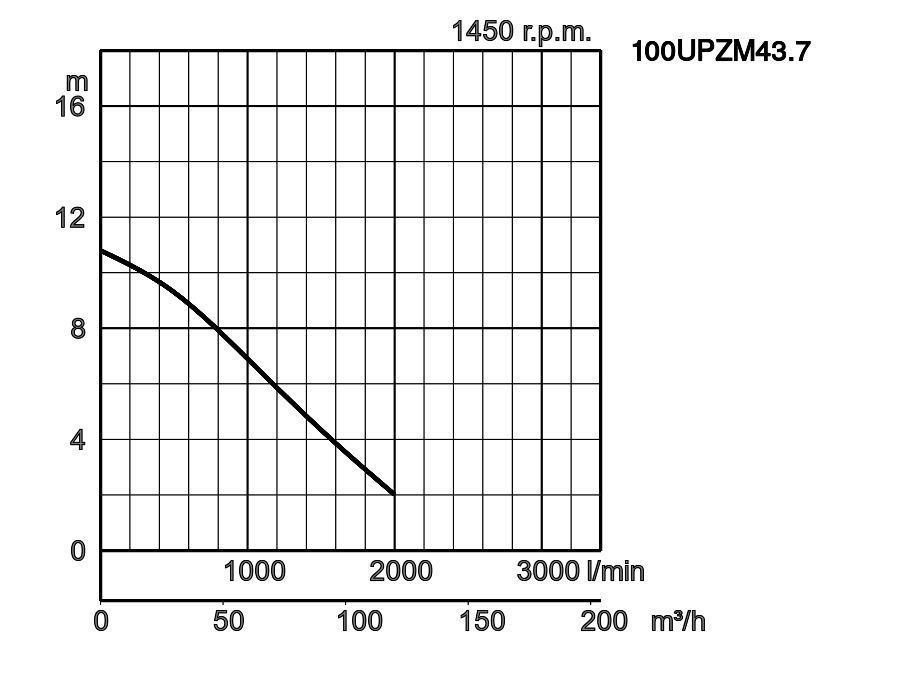

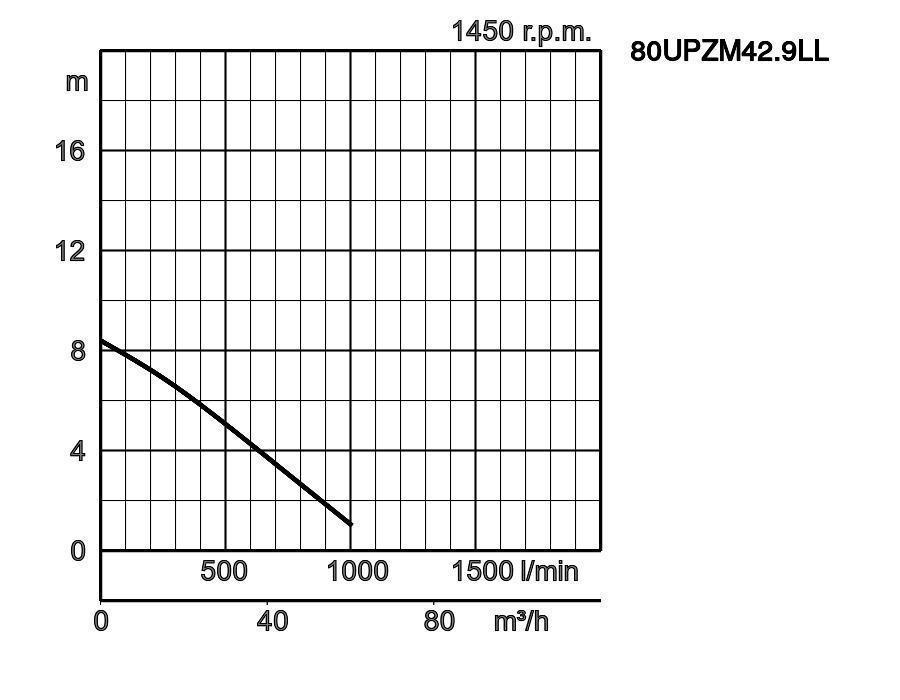

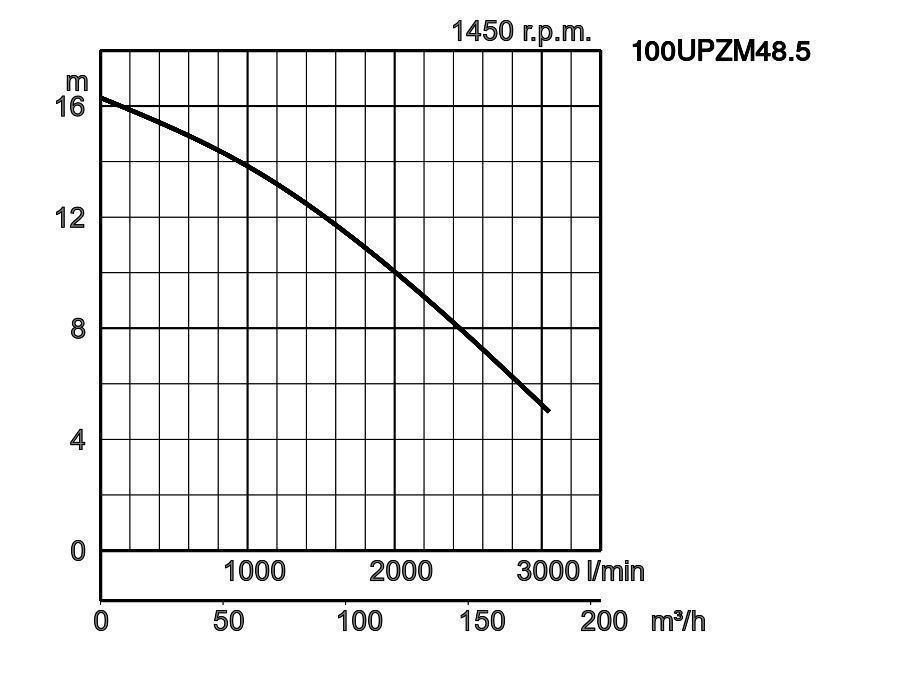

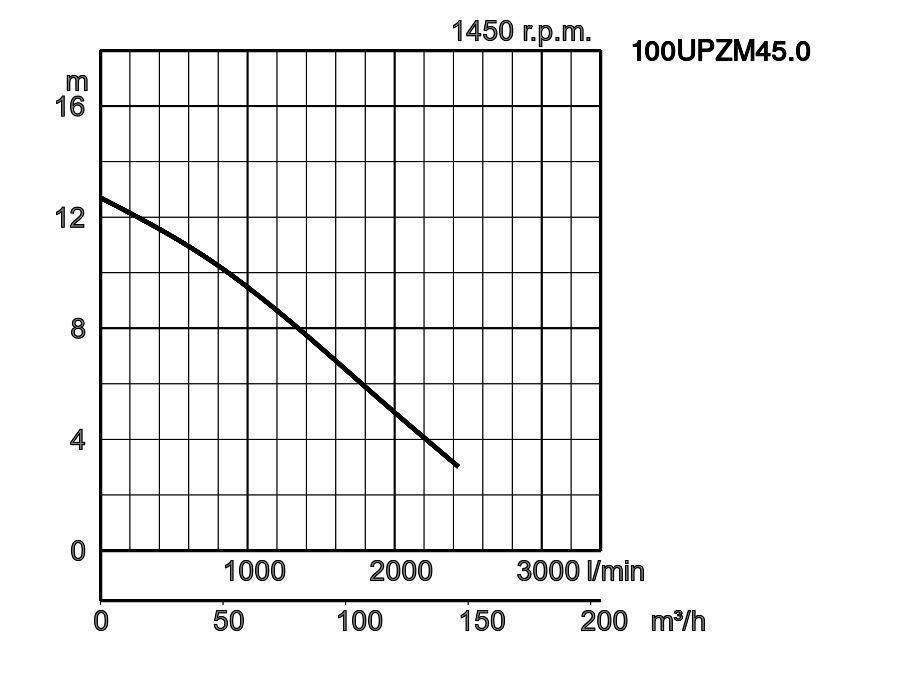

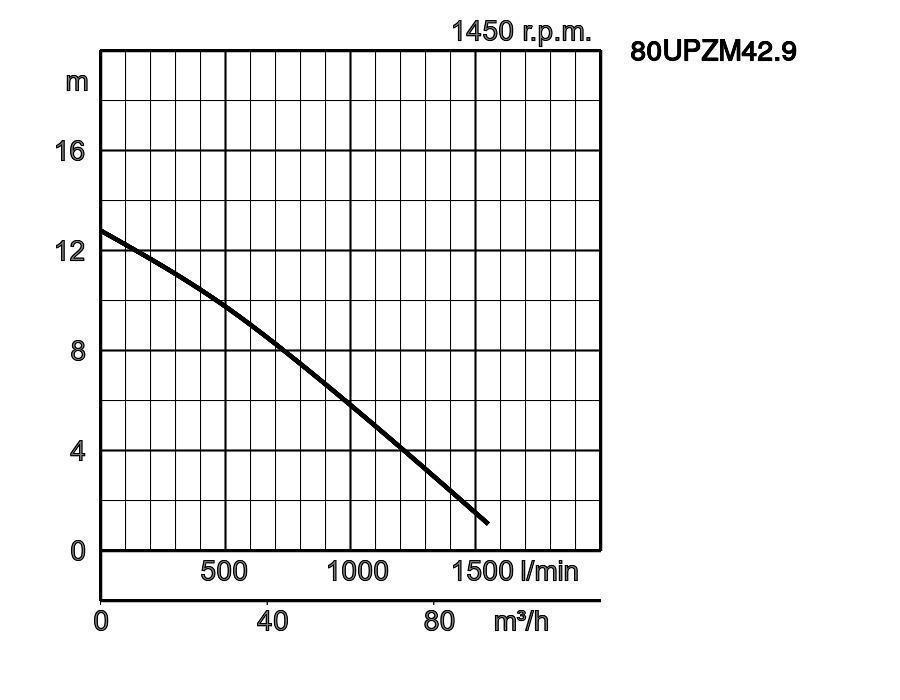

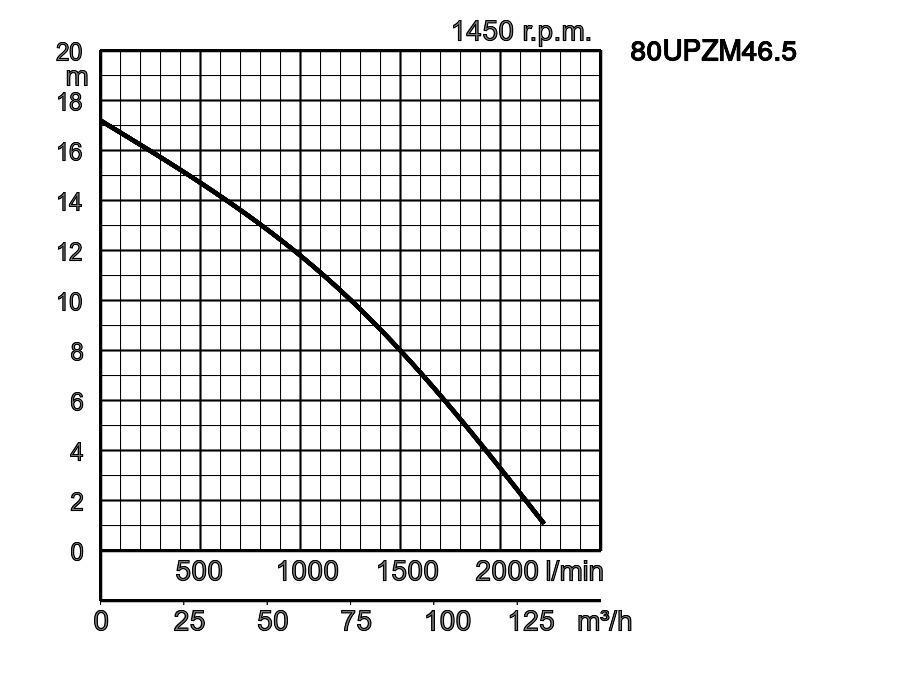

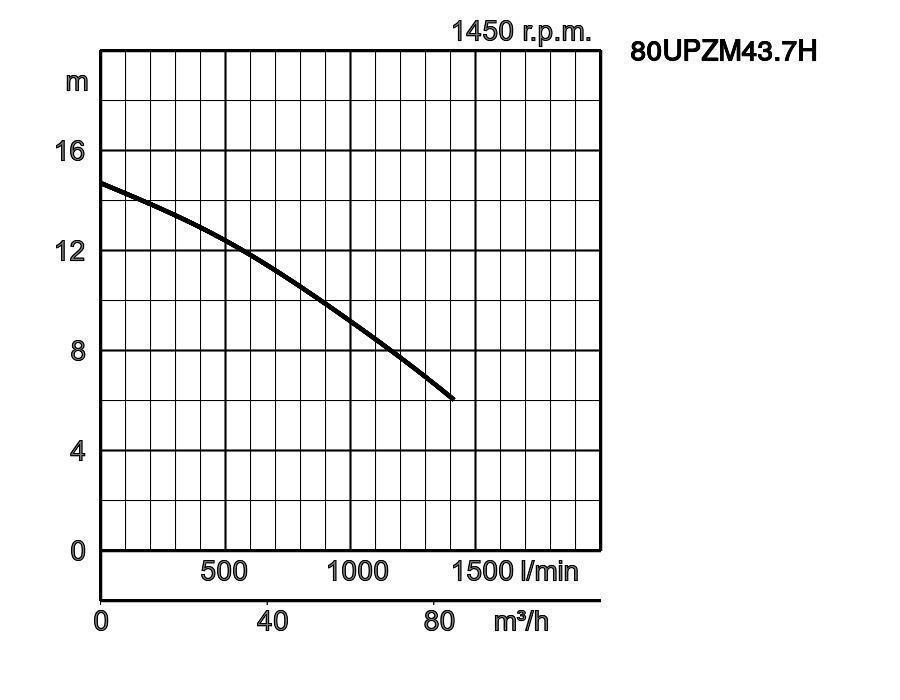

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
80UPZM42.9LL TOS80UPZM42.9LL
1
80 Fognatura 80 5-9 1000 8.40 2,9 Trifase / 400V / 50Hz
80UPZM42.9L TOS80UPZM42.9L
2
80 Fognatura 80 5-9 1333 10.80 2,9 Trifase / 400V / 50Hz
80UPZM42.9 TOS80UPZM42.9
3
80 Fognatura 80 5-9 1550 12.80 2,9 Trifase / 400V / 50Hz
80UPZM43.7H TOS80UPZM43.7H
4
80 Fognatura 80 5-9 1413 14.70 3,7 Trifase / 400V / 50Hz
80UPZM45.0 TOS80UPZM45.0
5
80 Fognatura 80 5-9 1967 14.70 5,0 Trifase / 400V / 50Hz
80UPZM46.5 TOS80UPZM46.5
6
80 Fognatura 80 5-9 2217 17.20 6,5 Trifase / 400V / 50Hz
100UPZM43.7 TOS100UPZM43.7
7
100 Fognatura 100 5-9 2000 10.80 3,7 Trifase / 400V / 50Hz
100UPZM45.0 TOS100UPZM45.0
8
100 Fognatura 100 5-9 2433 12.20 5,0 Trifase / 400V / 50Hz
100UPZM46.5 TOS100UPZM46.5
9
100 Fognatura 100 5-9 2833 13.80 6,5 Trifase / 400V / 50Hz
100UPZM48.5 TOS100UPZM48.5
10
100 Fognatura 100 5-9 3033 16 8,5 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1000
Prevalenza massima m 8.40
Potenza motore kW 2,9
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1333
Prevalenza massima m 10.80
Potenza motore kW 2,9
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1550
Prevalenza massima m 12.80
Potenza motore kW 2,9
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1413
Prevalenza massima m 14.70
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1967
Prevalenza massima m 14.70
Potenza motore kW 5,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2217
Prevalenza massima m 17.20
Potenza motore kW 6,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2000
Prevalenza massima m 10.80
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2433
Prevalenza massima m 12.20
Potenza motore kW 5,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2833
Prevalenza massima m 13.80
Potenza motore kW 6,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3033
Prevalenza massima m 16
Potenza motore kW 8,5
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 - 100
Tipo di raccordo Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN80 (PN10)
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 80 - 100
Valore massimo del pH 5-9
Portata massima l/min 1000 - 3033
Prevalenza massima m 8.40 - 17.20
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Girante a vortice
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Guarnizione meccanica interna/esterna
Materiale
Girante Fusione di ghisa grigia EN-GJL-250
Rivestimento Fusione di ghisa grigia EN-GJL-250
Motore
Potenza motore kW 2,9 - 8,5
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1450
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 5,9 - 16,8
Materiale
Albero Acciaio inossidabile EN-X14CrMoS17
Cavo H07RN8-F PIÙ 10G1,5, H07RN8-F PIÙ 12G1,5
Lunghezza del cavo 10m
Altri
Peso a secco Kg 115.80 - 146.67
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 80UPZM42.9LL
  • 80UPZM42.9L
  • 80UPZM42.9
  • 80UPZM43.7H
  • 80UPZM45.0
  • 80UPZM46.5
  • 100UPZM43.7
  • 100UPZM45.0
  • 100UPZM46.5
  • 100UPZM48.5
ModelloABB1CC1DN1DN2DN3GHJ1
80UPZM42.9LL722375220310155801003395598137
80UPZM42.9L7224082503161588010080395628137
80UPZM42.97224082503161588010080395628137
80UPZM43.7H7224082503161588010080395628137
80UPZM45.07224082503161588010080395628137
80UPZM46.57924082503161588010080395628137
100UPZM43.7751410250310155100100100395627122
100UPZM45.0751460280336168100100100395627122
100UPZM46.5821460280336168100100100395627122
100UPZM48.5821460280336168100100100395657122
Dimensioni in mm
  • 100UPZM43.7
  • 100UPZM45.0
  • 100UPZM46.5
  • 100UPZM48.5
W1 : livello minimo aspirazione
  • 80UPZM42.9LL
  • 80UPZM42.9L
  • 80UPZM42.9
  • 80UPZM43.7H
  • 80UPZM45.0
  • 80UPZM46.5
W1 : livello minimo aspirazione
ModelloABB1CC1DDN1DN2E
80UPZM42.9LL72237522031015574280100112
80UPZM42.9L72240825031615877580100112
80UPZM42.972240825031615877580100112
80UPZM43.7H72240825031615877580100112
80UPZM45.072240825031615877580100112
80UPZM46.579240825031615877580100112
100UPZM43.7751410250310155834100100140
100UPZM45.0751460280336168884100100140
100UPZM46.5821460280336168884100100140
100UPZM48.5821460280336168884100100140

La serie UPZM offre tutti i vantaggi dell'idraulica anti-intasamento dotata di giranti a vortice, consentendo al contempo efficienze più elevate grazie ai motori IE3 in dotazione. Una camicia di raffreddamento di nuova concezione consente installazioni a secco e a umido.
