La pompa UT presenta una struttura a vortice (flusso vorticoso) e un ampio volume interno del corpo pompa, prevenendo l'intasamento da detriti e corpi solidi.
| Model | Colour code curve | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Potenza motore kW | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||
| 40UT2.25 | optional |
1
|

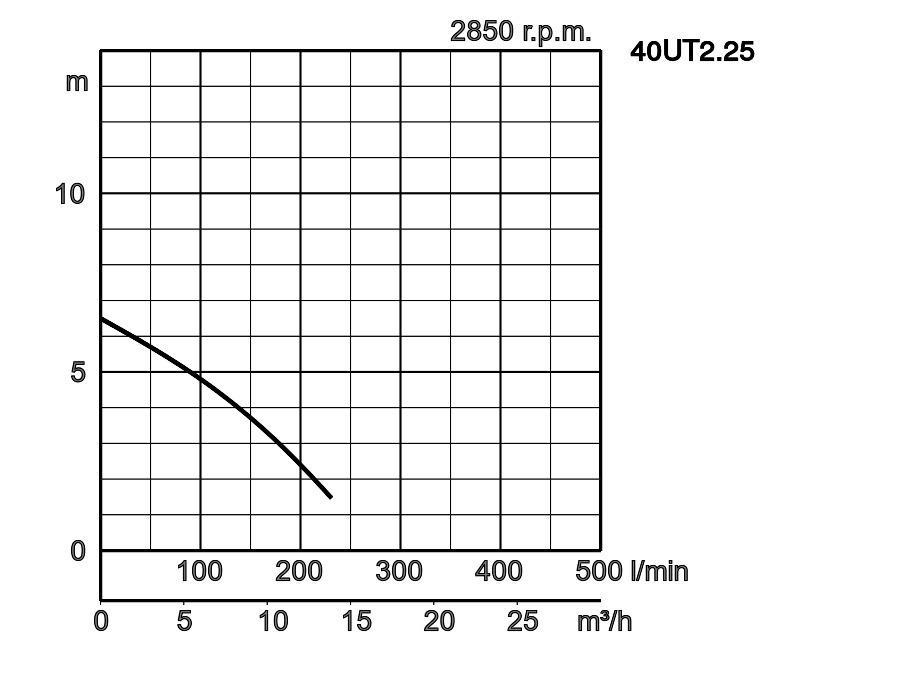

40mm | Fognatura | 35 | 5-9 | 230 | 6.50 | 0,25 | Trifase / 400V / 50Hz |
| 40UT2.25S | optional | 40mm | Fognatura | 35 | 5-9 | 230 | 6.50 | 0,25 | Monofase / 230V / 50Hz | |
| 50UT2.4 | optional |
2
|

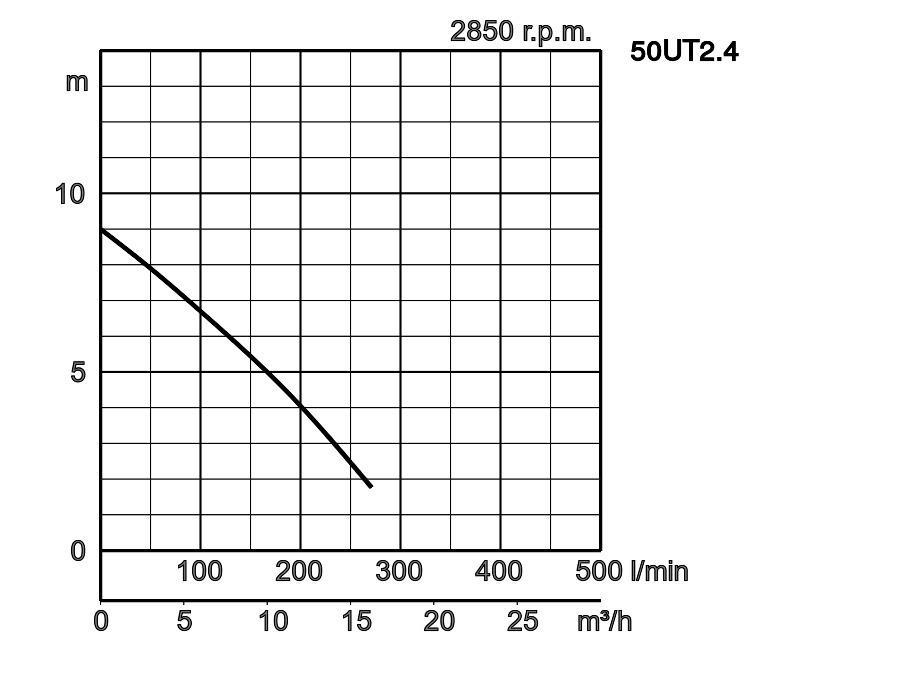

50mm | Fognatura | 35 | 5-9 | 300 | 9 | 0,4 | Trifase / 400V / 50Hz |
| 50UT2.4S | optional | 3 | 50mm | Fognatura | 35 | 5-9 | 270 | 9 | 0,4 | Monofase / 230V / 50Hz |
| 50UT2.75 | optional |
4
|

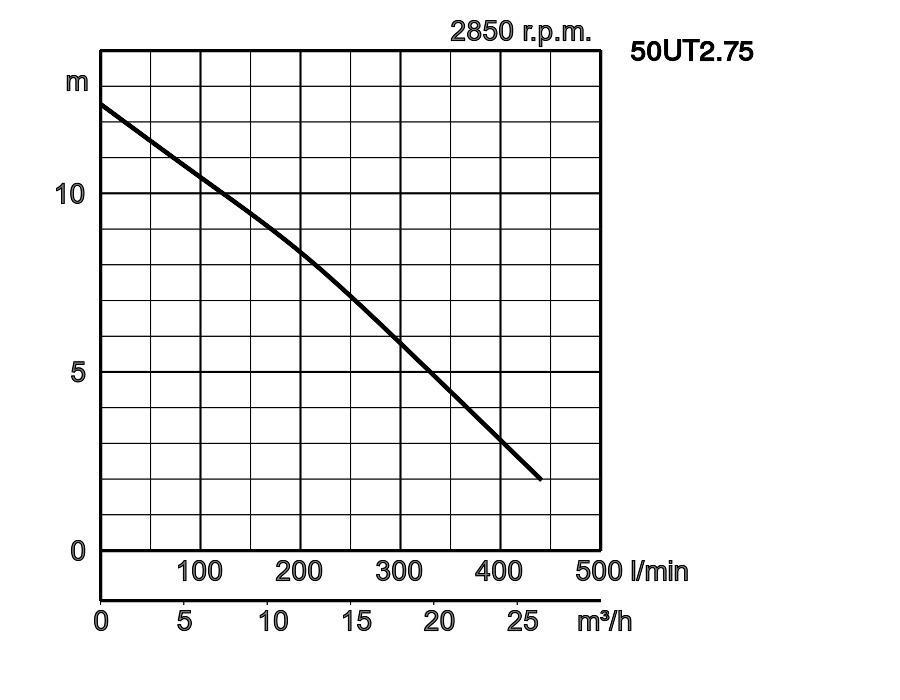

50mm | Fognatura | 35 | 5-9 | 440 | 12.50 | 0,75 | Trifase / 400V / 50Hz |
| 50UT2.75S | optional | 50mm | Fognatura | 35 | 5-9 | 440 | 12.50 | 0,75 | Monofase / 230V / 50Hz | |
| ø Bocca di scarico mm | 40mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 230 |
| Prevalenza massima m | 6.50 |
| Potenza motore kW | 0,25 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 40mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 230 |
| Prevalenza massima m | 6.50 |
| Potenza motore kW | 0,25 |
| Fase / Tensione | Monofase / 230V / 50Hz |
| ø Bocca di scarico mm | 50mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 300 |
| Prevalenza massima m | 9 |
| Potenza motore kW | 0,4 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 50mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 270 |
| Prevalenza massima m | 9 |
| Potenza motore kW | 0,4 |
| Fase / Tensione | Monofase / 230V / 50Hz |
| ø Bocca di scarico mm | 50mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 440 |
| Prevalenza massima m | 12.50 |
| Potenza motore kW | 0,75 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 50mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 440 |
| Prevalenza massima m | 12.50 |
| Potenza motore kW | 0,75 |
| Fase / Tensione | Monofase / 230V / 50Hz |
| ø Bocca di scarico mm | 40mm, 50mm |
|---|---|
| Tipo di raccordo | Filettatura interna, flangia JIS10K |
| Tipo di fluido | Fognatura |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 35 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 230 - 440 |
| Prevalenza massima m | 6.50 - 12.50 |
| Girante | Girante a vortice |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Doppia tenuta meccanica in bagno d'olio |
| Girante | Plastica rinforzata con fibra di vetro |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-200 |
| Corpo pompa | Fusione di ghisa grigia EN-GJL-200 |
| Tenuta meccanica | Carburo di silicio |
| Potenza motore kW | 0,75 - 0,25 |
|---|---|
| Tipo di avviamento | condensatore, diretto online |
| Tipo, Poli | Motore a induzione, 2 poli, IP68 |
| Isolamento | Classe di isolamento E |
| Fase / Tensione | Monofase / 230V / 50Hz, Trifase / 400V / 50Hz |
| giri al minuto | 2705 - 2898 |
| Protezione motore (integrata) | Interruttore termico circolare |
| Corrente nominale | 0.90 - 5 |
| Telaio | Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Albero | Acciaio inossidabile EN-X6Cr13 |
| Cavo | Cavo H07RN8-F 3C*1,0mm², NSSHÖU 4C*1.5mm² |
| Lunghezza del cavo | 10m |
| Peso a secco Kg | 13.50 - 17 |
|---|---|
| Resistenza alla pressione | massimo 20m |
| Modello | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | 406 | 110 | 350 |
La serie UT è una pompa sommergibile a vortice di tipo economico progettata per la gestione di liquami grezzi e acque reflue da aree domestiche e commerciali. La rotazione della girante produce un flusso a vortice nel corpo della pompa, che consente di pompare fuori materiali solidi e fibrosi con un contatto minimo con la girante. Poiché questo meccanismo non richiede che tali materiali estranei passino attraverso la paletta della girante, la pompa offre un pompaggio praticamente senza strozzature.
