UYZM(K)

UYZM(K) | 400V / 50Hz
Richiedi un'offerta

Una gamma di pompe trifase per acque reflue dotate di sensori a camera d'olio. Le giranti Vortex assicurano un flusso senza rischio di intasamento. Camicia di raffreddamento opzionale per montaggio a secco e modelli ATEX disponibili.

Dati tecnici
  • ø Bocca di scarico mm: 80 - 100
  • Tipo di fluido: Fognatura
  • Max. passaggio solidi mm: 80 - 100
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1005 - 3800
  • Prevalenza massima m: 8.40 - 26.80
  • Potenza motore kW: 1,3 - 19,3
  • Fase / Tensione: Trifase / 400V / 50Hz

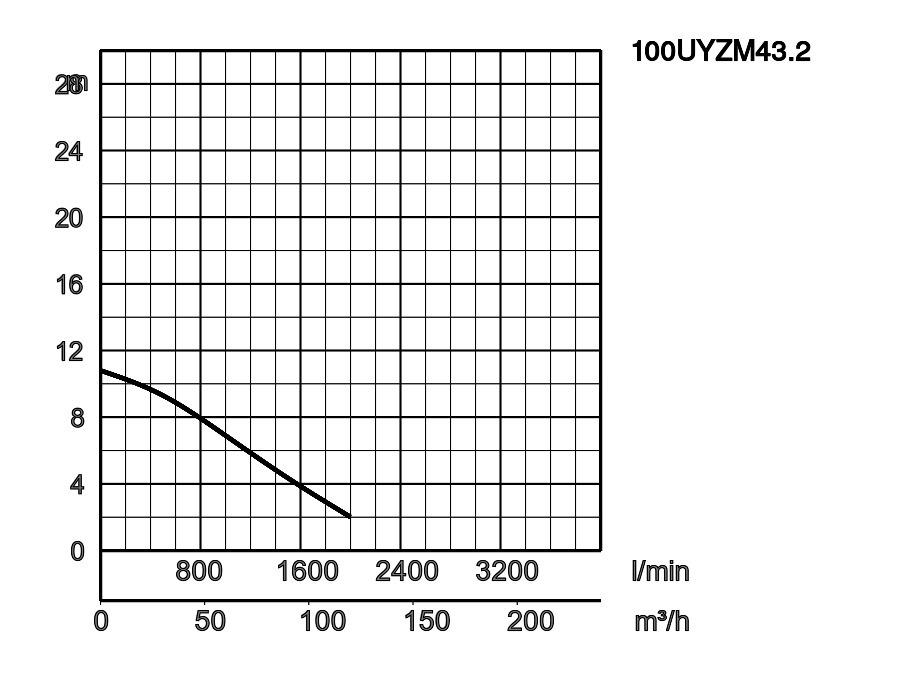

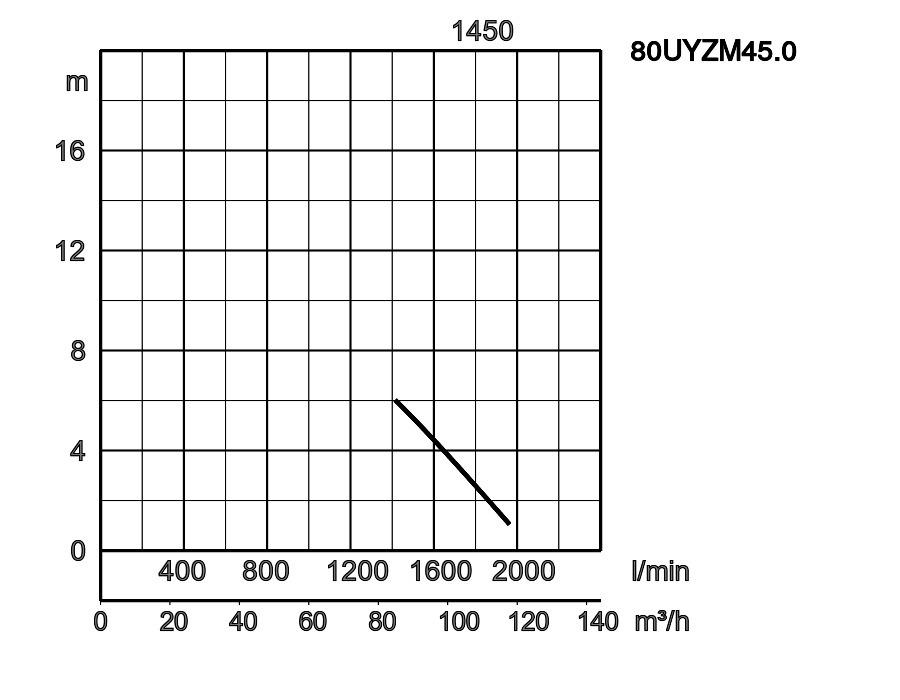

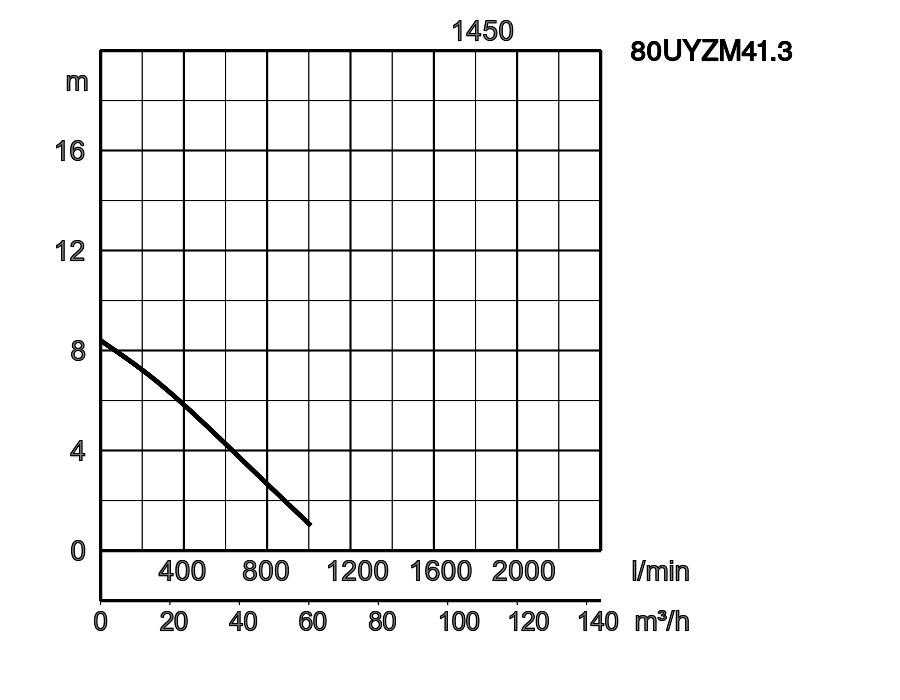

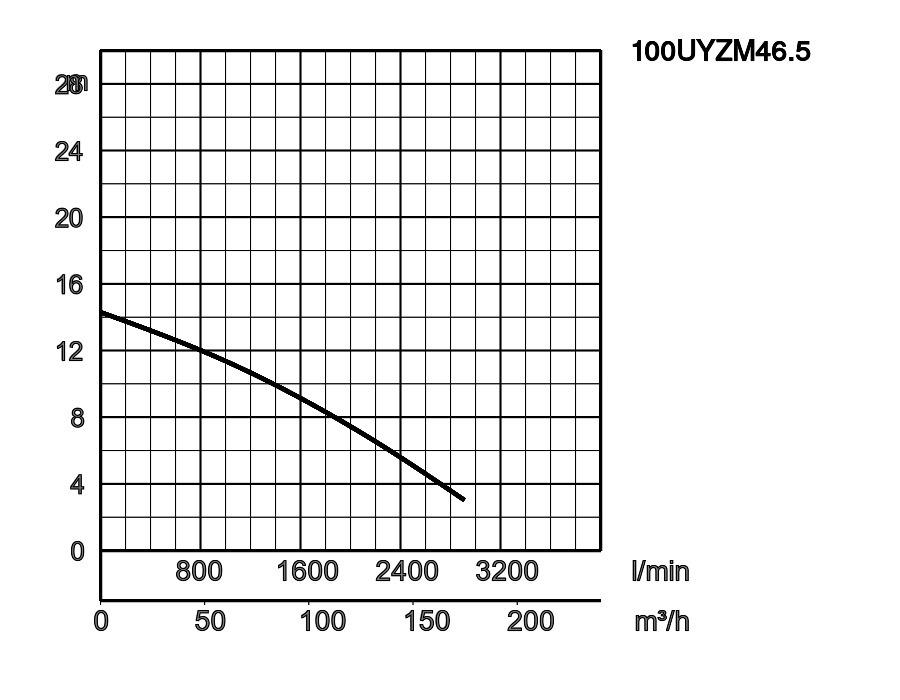

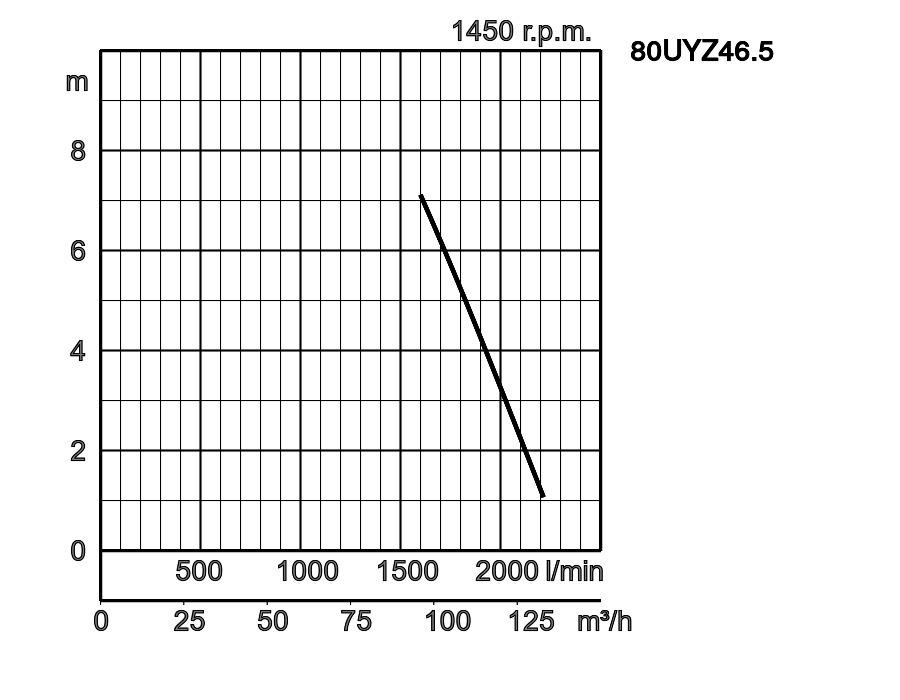

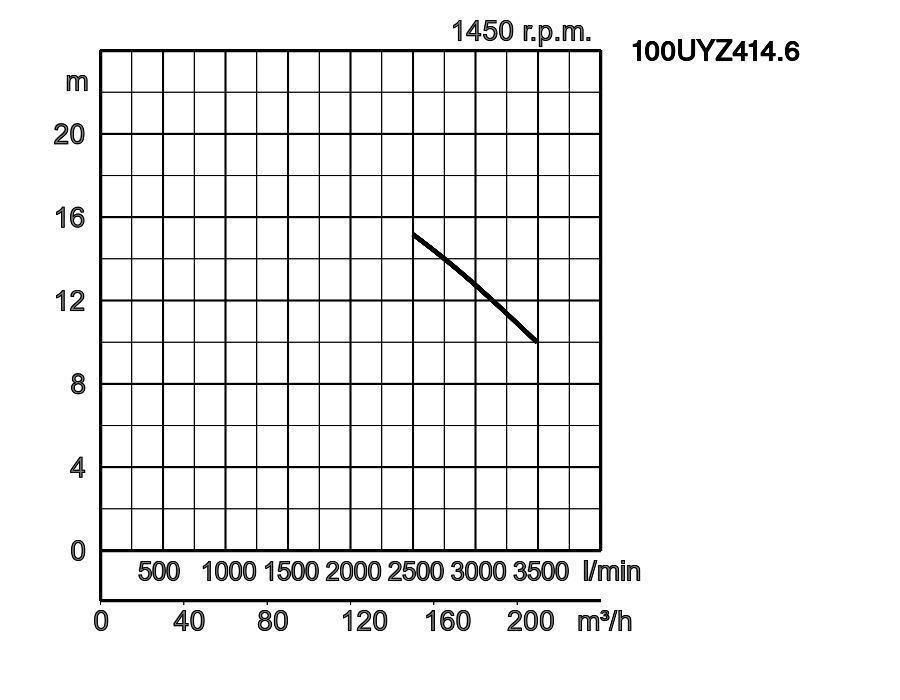

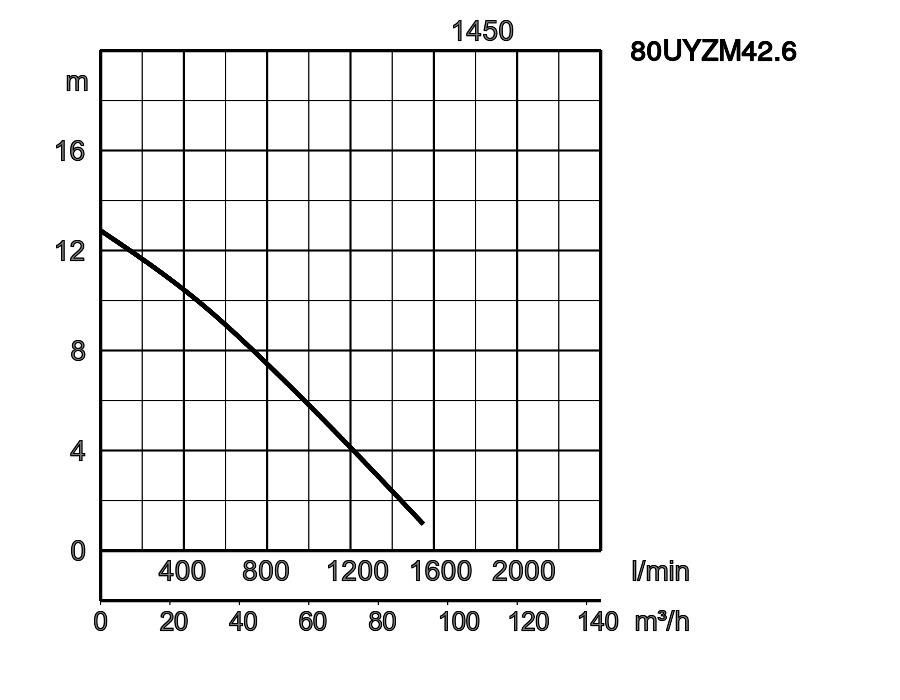

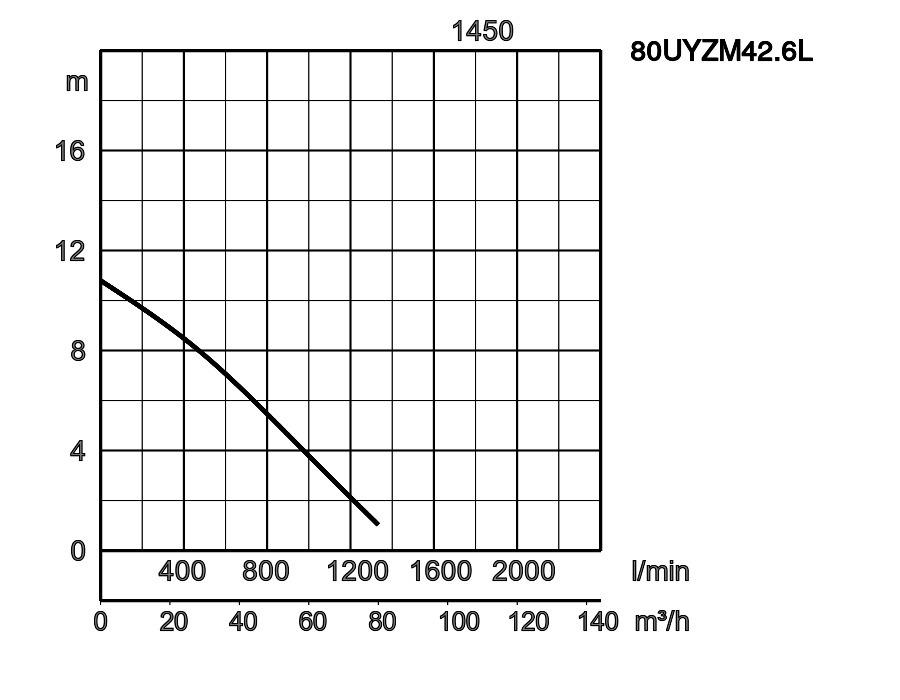

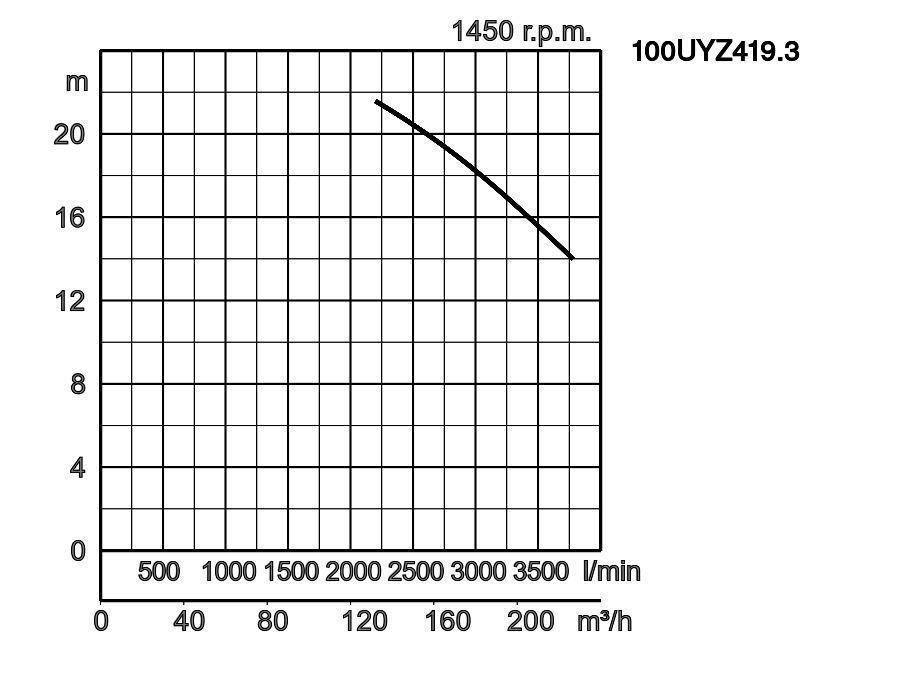

Curva di prestazione
1 O
2 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
free standing with guide rail fitting
80UYZM41.3 TOS80UYZM41.3
1
80 Fognatura 80 5-9 1005 8.40 1,3 Trifase / 400V / 50Hz
80UYZM42.6L TOS80UYZM42.6L
2
80 Fognatura 80 5-9 1333 10.80 2,6 Trifase / 400V / 50Hz
80UYZM42.6 TOS80UYZM42.6
3
80 Fognatura 80 5-9 1550 12.80 2,6 Trifase / 400V / 50Hz
80UYZM43.7H TOS80UYZM43.7H
4
80 Fognatura 80 5-9 1413 14.70 3,7 Trifase / 400V / 50Hz
80UYZM45.0 TOS80UYZM45.0
5
80 Fognatura 80 5-9 1967 14.70 5,0 Trifase / 400V / 50Hz
80UYZM46.5 TOS80UYZM46.5
6
80 Fognatura 80 5-9 2217 17.20 6,5 Trifase / 400V / 50Hz
100UYZM43.2 TOS100UYZM43.2
7
100 Fognatura 100 5-9 2000 10.80 3,2 Trifase / 400V / 50Hz
100UYZM45.0 TOS100UYZM45.0
8
100 Fognatura 100 5-9 2433 12.20 5,0 Trifase / 400V / 50Hz
100UYZM46.5 TOS100UYZM46.5
9
100 Fognatura 100 5-9 2833 13.80 6,5 Trifase / 400V / 50Hz
100UYZM412.2 TOS100UYZM412.2
10
100 Fognatura 100 5-9 3333 20.80 12,2 Trifase / 400V / 50Hz
100UYZMK412.2 100UYZMK412.2   100 Fognatura 100 5-9 3333 20.80 12,2 Trifase / 400V / 50Hz
100UYZM414.6 TOS100UYZM414.6
11
100 Fognatura 100 5-9 3500 22.70 14,6 Trifase / 400V / 50Hz
100UYZMK414.6 100UYZMK414.6   100 Fognatura 100 5-9 3500 22.70 14,6 Trifase / 400V / 50Hz
100UYZM419.3 TOS100UYZM419.3
12
100 Fognatura 100 5-9 3800 26.80 19,3 Trifase / 400V / 50Hz
100UYZMK419.3 100UYZMK419.3   100 Fognatura 100 5-9 3800 26.80 19,3 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1005
Prevalenza massima m 8.40
Potenza motore kW 1,3
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1333
Prevalenza massima m 10.80
Potenza motore kW 2,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1550
Prevalenza massima m 12.80
Potenza motore kW 2,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1413
Prevalenza massima m 14.70
Potenza motore kW 3,7
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 1967
Prevalenza massima m 14.70
Potenza motore kW 5,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Fognatura
Max. passaggio solidi mm 80
Valore massimo del pH 5-9
Portata massima l/min 2217
Prevalenza massima m 17.20
Potenza motore kW 6,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2000
Prevalenza massima m 10.80
Potenza motore kW 3,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2433
Prevalenza massima m 12.20
Potenza motore kW 5,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 2833
Prevalenza massima m 13.80
Potenza motore kW 6,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3333
Prevalenza massima m 20.80
Potenza motore kW 12,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3333
Prevalenza massima m 20.80
Potenza motore kW 12,2
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3500
Prevalenza massima m 22.70
Potenza motore kW 14,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3500
Prevalenza massima m 22.70
Potenza motore kW 14,6
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3800
Prevalenza massima m 26.80
Potenza motore kW 19,3
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Fognatura
Max. passaggio solidi mm 100
Valore massimo del pH 5-9
Portata massima l/min 3800
Prevalenza massima m 26.80
Potenza motore kW 19,3
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 - 100
Tipo di raccordo Flangia DIN/ANSI DN100 (PN10), Flangia DIN/ANSI DN80 (PN10)
Fluido di pompaggio
Tipo di fluido Fognatura
Temperatura Temperatura 0-40°C, Temperatura: da 0 a 35°C
Max. passaggio solidi mm 80 - 100
Valore massimo del pH 5-9
Portata massima l/min 1005 - 3800
Prevalenza massima m 8.40 - 26.80
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Girante a vortice
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Guarnizione meccanica interna/esterna
Materiale
Girante Fusione di ghisa grigia EN-GJL-250
Rivestimento Fusione di ghisa grigia EN-GJL-250
Motore
Potenza motore kW 1,3 - 19,3
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1450
Protezione motore (integrata) Protettore in miniatura
Corrente nominale 3,3 - 36,5
Materiale
Albero Acciaio inossidabile EN-X5CrNiMo17-12-2
Cavo H07RN8-F PIÙ 7G1,5_x000D_ H07RN-F 5G1,5, H07RN8-F PIÙ 7G2,5_x000D_ H07RN-F 5G1,5, H07RN8-F PIÙ 10G1,5, H07RN8-F PIÙ 12G1,5
Lunghezza del cavo 10m
Altri
Peso a secco Kg 64.71 - 234.81
Resistenza alla pressione massimo 20m
Dimensioni in mm
W1 : livello minimo aspirazione
  • 100UYZMK412.2
  • 100UYZMK414.6
  • 100UYZMK419.3
W1 : livello minimo aspirazione
  • 80UYZM41.3
  • 80UYZM42.6L
  • 80UYZM42.6
  • 80UYZM43.7H
  • 80UYZM45.0
  • 80UYZM46.5
  • 100UYZM43.2
  • 100UYZM45.0
  • 100UYZM46.5
  • 100UYZM412.2
  • 100UYZM414.6
  • 100UYZM419.3
ModelloABB1CC1DN1DN2DN3GHJ1
80UYZM41.3 5263652202901458010080395589137
80UYZM42.6L 5634082503161588010080395628137
80UYZM42.6 5634082503161588010080395628137
80UYZM43.7H 7674082503161588010080395628137
80UYZM45.0 7674082503161588010080395628137
80UYZM46.57674082503161588010080395628137
100UYZM43.2 630410250296148100100100395626122
100UYZM45.0630410250296148100100100395626122
100UYZM46.5 804460280336168100100100395657122
100UYZM412.2 994576345457207100150100450755122
100UYZMK412.2994576345457207100150----
100UYZM414.61098555345410205100150100450749122
100UYZMK414.61098555345410205100150----
100UYZM419.31098555345410205100150100450749122
100UYZMK419.31098555345410205100150----
Dimensioni in mm
  • 100UYZMK412.2
  • 100UYZMK414.6
  • 100UYZMK419.3
W1 : livello minimo aspirazione
  • 100UYZM43.2
  • 100UYZM45.0
  • 100UYZM46.5
  • 100UYZM412.2
  • 100UYZM414.6
  • 100UYZM419.3
W1 : livello minimo aspirazione
  • 80UYZM41.3
  • 80UYZM42.6L
  • 80UYZM42.6
  • 80UYZM43.7H
  • 80UYZM45.0
  • 80UYZM46.5
W1 : livello minimo aspirazione
ModelloABB1CC1DDN1DN2E
80UYZM41.3 52636522029014572280100112
80UYZM42.6L 56340825031615877580100112
80UYZM42.6 56340825031615877580100112
80UYZM43.7H 76740825031615877580100112
80UYZM45.0 76740825031615877580100112
80UYZM46.576740825031615877580100112
100UYZM43.2 630410250296148834100100140
100UYZM45.08044602803361681029100100175
100UYZM46.5 8044602803361681029100100175
100UYZM412.2 9945763454572071000100150105
100UYZMK412.2-576345457207-100150-
100UYZM414.61098555345410205979100150130
100UYZMK414.6-555345410205-100150-
100UYZM419.31098555345410205979100150130
100UYZMK419.3-555345410205-100150-

La serie UYZM è ideale per il pompaggio di acque reflue domestiche, municipali e industriali, feci e fanghi, anche con costituenti grossolani, a fibre lunghe e formanti trecce, nonché fluidi pompati contenenti gas. La girante a vortice anti-intasamento con un ampio passaggio libero consente la massima sicurezza operativa. I sensori della camera dell'olio monitorano costantemente lo stato della pompa e avvisano in caso di malfunzionamento.
