La pompa UZ è caratterizzata da una struttura a vortice (flusso parassitario) e da un ampio alloggiamento interno della pompa, che impedisce l'intasamento dovuto a rifiuti e materiali solidi.
| Model | Colour code curve | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Potenza motore kW | Fase / Tensione | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

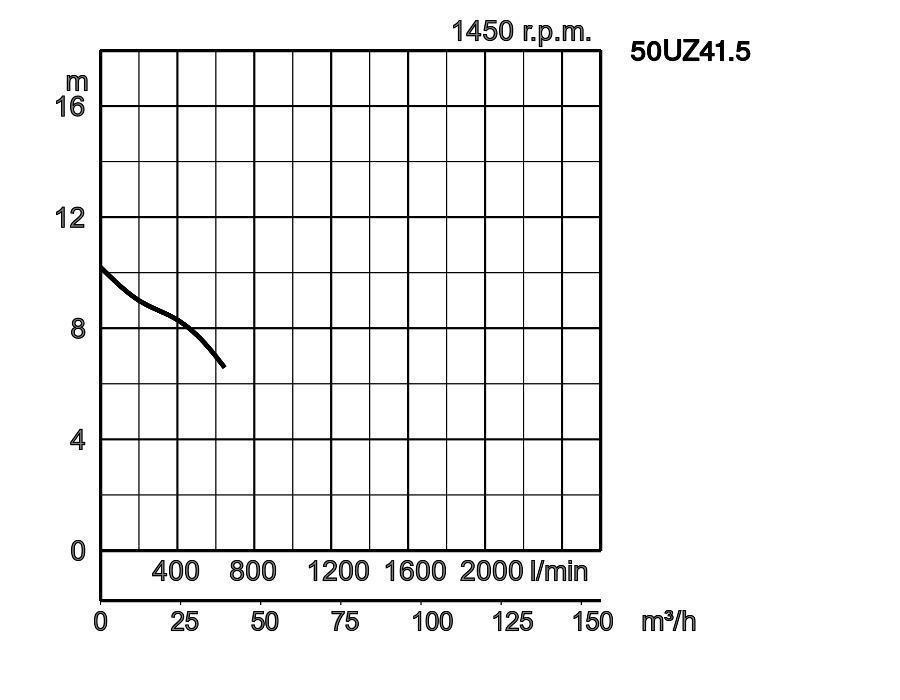

| 50UZ41.5 | TOS50UZ41.5 |
1
|
50mm | Fognatura | 50 | 5-9 | 644 | 10.20 | 1,5 | Trifase / 400V / 50Hz |

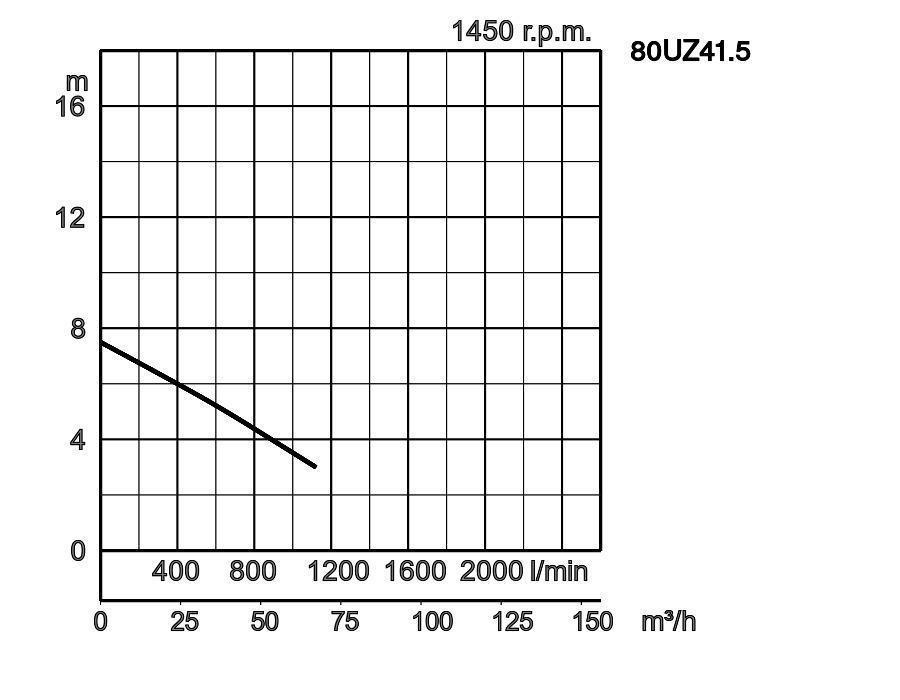

| 80UZ41.5 | - |
2
|
80mm | Fognatura | 80 | 5-9 | 1110 | 7.50 | 1,5 | Trifase / 400V / 50Hz |

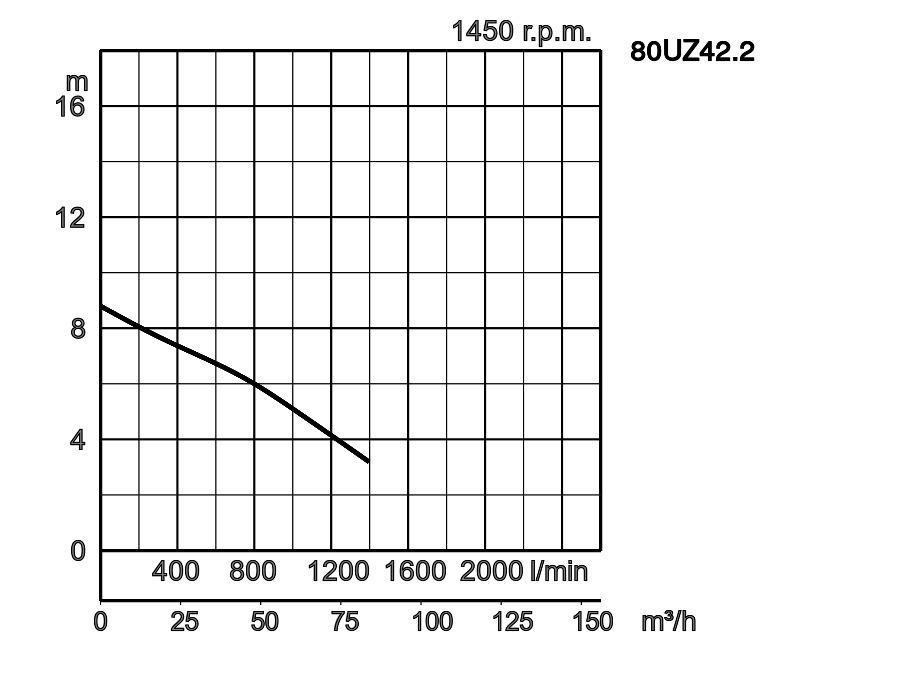

| 80UZ42.2 | - |
3
|
80mm | Fognatura | 80 | 5-9 | 1395 | 8.80 | 2,2 | Trifase / 400V / 50Hz |

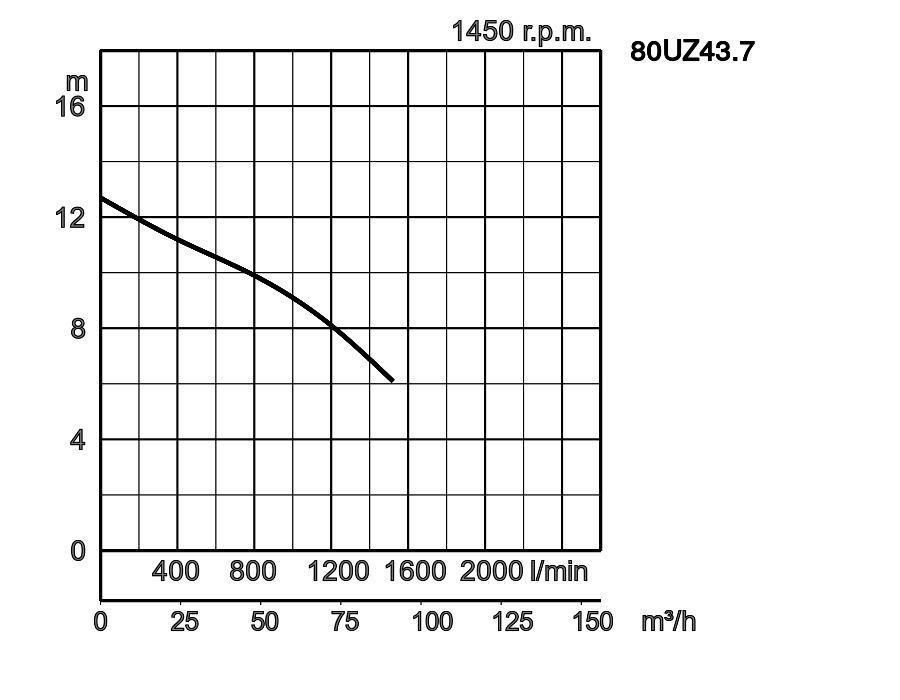

| 80UZ43.7 | - |
4
|
80mm | Fognatura | 80 | 5-9 | 1520 | 12.70 | 3,7 | Trifase / 400V / 50Hz |

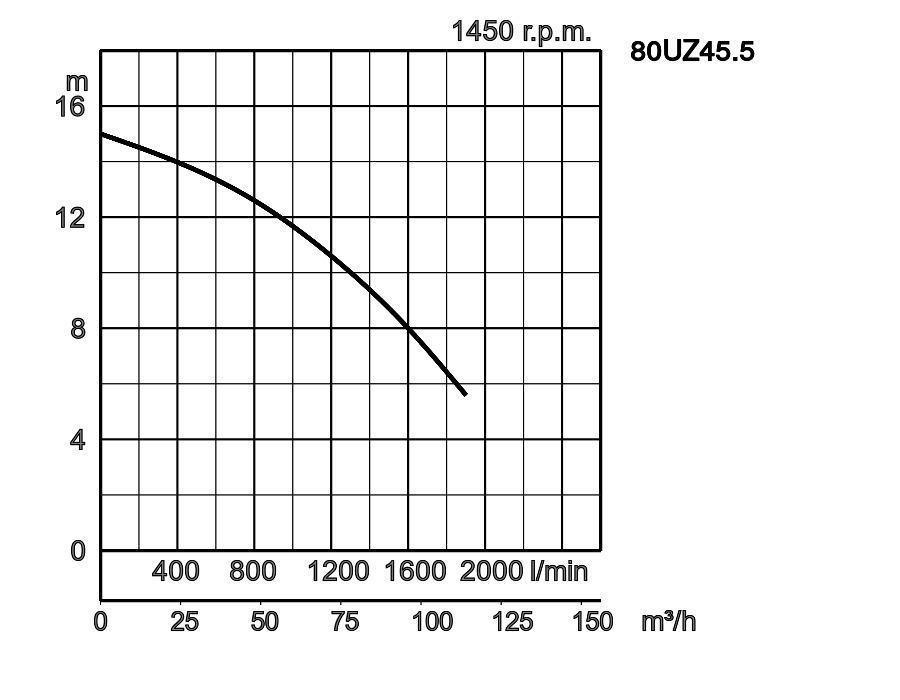

| 80UZ45.5 | TOS80UZ45.5 |
5
|
80mm | Fognatura | 80 | 5-9 | 1900 | 15 | 5,5 | Trifase / 400V / 50Hz |

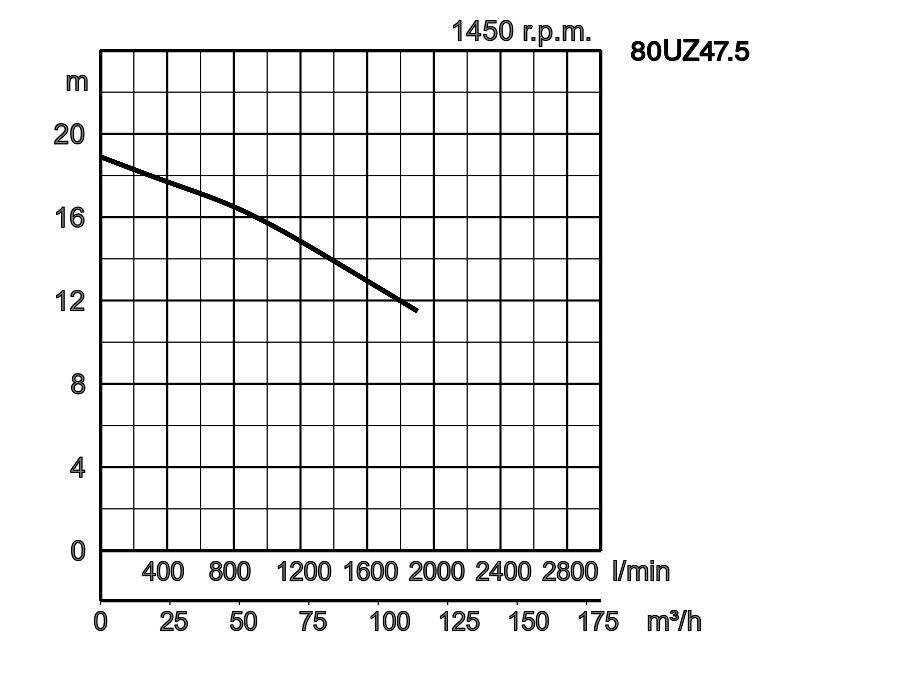

| 80UZ47.5 | TOS80UZ47.5 |
6
|
80mm | Fognatura | 80 | 5-9 | 1900 | 19 | 7,5 | Trifase / 400V / 50Hz |

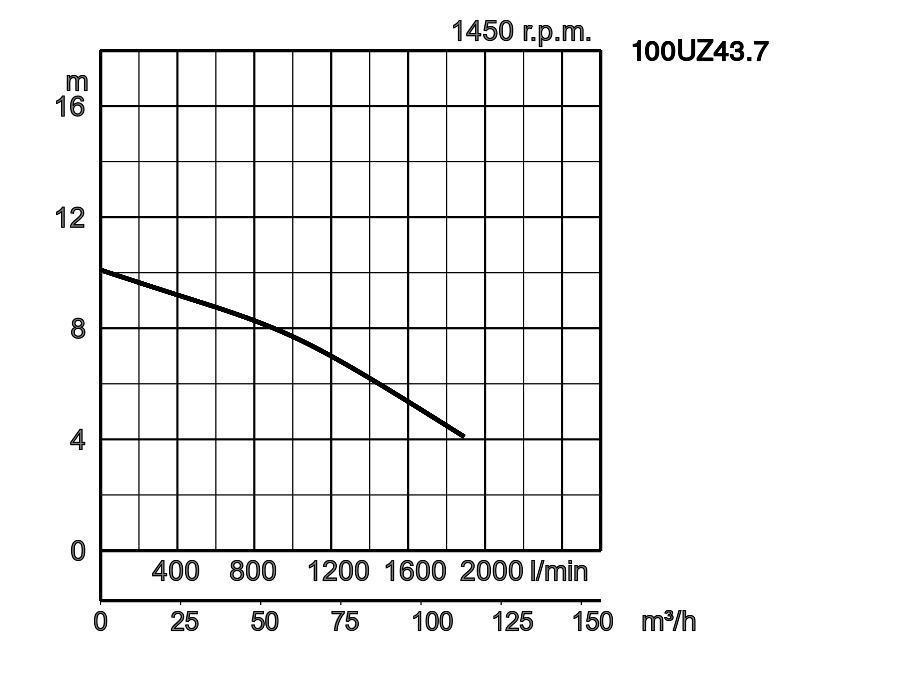

| 100UZ43.7 | TOS100UZ43.7 |
7
|
100mm | Fognatura | 100 | 5-9 | 1890 | 10.10 | 3,7 | Trifase / 400V / 50Hz |

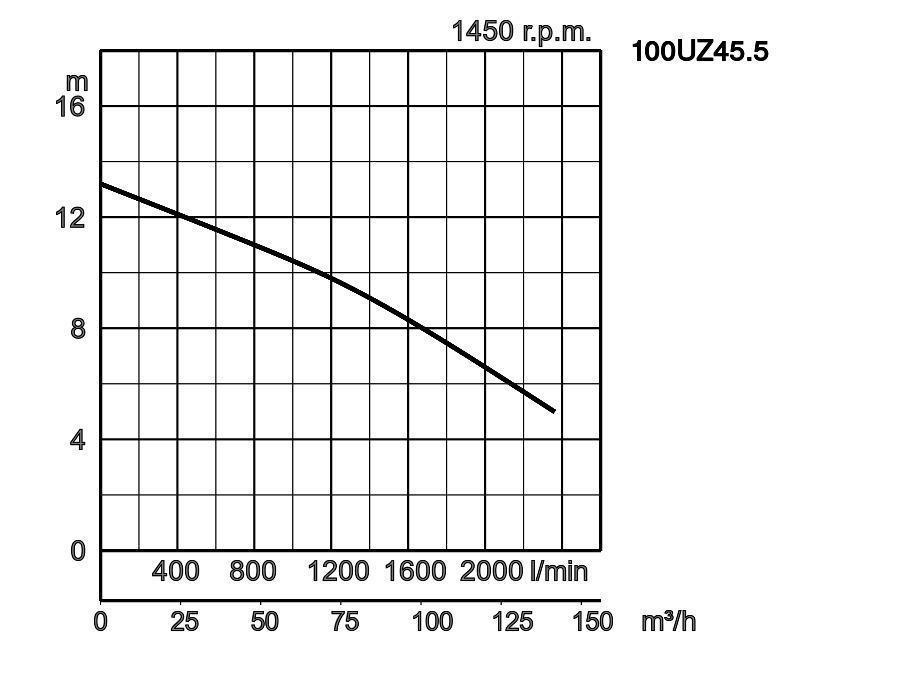

| 100UZ45.5 | TOS100UZ45.5 |
8
|
100mm | Fognatura | 100 | 5-9 | 2350 | 13.20 | 5,5 | Trifase / 400V / 50Hz |

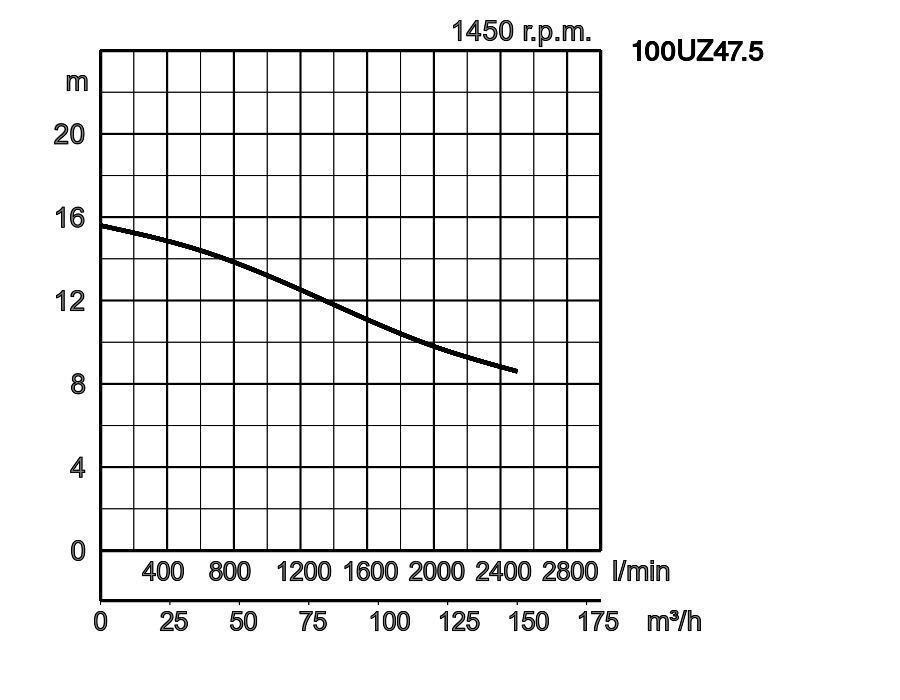

| 100UZ47.5 | TOS100UZ47.5 |
9
|
100mm | Fognatura | 100 | 5-9 | 2500 | 15.60 | 7,5 | Trifase / 400V / 50Hz |

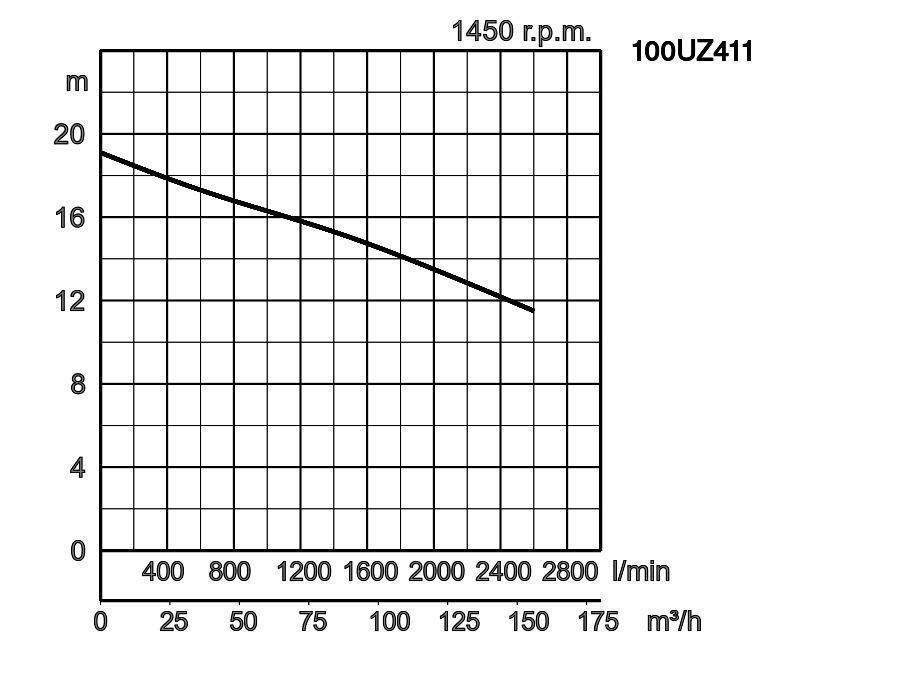

| 100UZ411 | TOS100UZ411 |
10
|
100mm | Fognatura | 100 | 5-9 | 2600 | 19 | 11 | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 50mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 50 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 644 |
| Prevalenza massima m | 10.20 |
| Potenza motore kW | 1,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1110 |
| Prevalenza massima m | 7.50 |
| Potenza motore kW | 1,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1395 |
| Prevalenza massima m | 8.80 |
| Potenza motore kW | 2,2 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1520 |
| Prevalenza massima m | 12.70 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1900 |
| Prevalenza massima m | 15 |
| Potenza motore kW | 5,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 80mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 80 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1900 |
| Prevalenza massima m | 19 |
| Potenza motore kW | 7,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 1890 |
| Prevalenza massima m | 10.10 |
| Potenza motore kW | 3,7 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2350 |
| Prevalenza massima m | 13.20 |
| Potenza motore kW | 5,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2500 |
| Prevalenza massima m | 15.60 |
| Potenza motore kW | 7,5 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100mm |
| Tipo di fluido | Fognatura |
| Max. passaggio solidi mm | 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 2600 |
| Prevalenza massima m | 19 |
| Potenza motore kW | 11 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 100mm, 50mm, 80mm |
|---|---|
| Tipo di raccordo | Filettatura interna, flangia JIS10K |
| Tipo di fluido | Fognatura |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 50 - 100 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 644 - 2600 |
| Prevalenza massima m | 7.50 - 19 |
| Girante | Girante a vortice |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Doppia tenuta meccanica in bagno d'olio |
| Girante | Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Rivestimento | Fusione di ghisa grigia EN-GJL-200 |
| Corpo pompa | Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200 |
| Tenuta meccanica | Carburo di silicio |
| Potenza motore kW | 1,5 - 11 |
|---|---|
| Tipo di avviamento | diretto online, stella/triangolo |
| Tipo, Poli | Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento E, Classe di isolamento F |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1410 - 1455 |
| Protezione motore (integrata) | Interruttore termico circolare, Protettore in miniatura |
| Corrente nominale | 4 - 23.40 |
| Telaio | Fusione di ghisa grigia EN-GJL-150, Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Albero | Acciaio inossidabile EN-X30Cr13 |
| Cavo | NSSHÖU 4C*1.5mm², NSSHÖU 4C*2.5mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm² |
| Lunghezza del cavo | 10m |
| Peso a secco Kg | 52 - 186 |
|---|---|
| Resistenza alla pressione | massimo 30m, massimo 40m |
| Modello | A | A1 | A2 | A3 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 405 | 228 | 123 | 142 | 179 | 250 | 110 | 140 | 566 | 170 | 525 |
| 80UZ41.5 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ42.2 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ43.7 | 557 | 312 | 153 | 200 | 285 | 291 | 141 | 150 | 688 | 240 | 645 |
| 80UZ45.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 899 | 280 | 770 |
| 80UZ47.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 920 | 280 | 790 |
| 100UZ43.7 | 628 | 368 | 155 | 240 | 330 | 314 | 149 | 165 | 737 | 290 | 695 |
| 100UZ45.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 939 | 320 | 810 |
| 100UZ47.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 960 | 320 | 830 |
| 100UZ411 | 660 | 387 | 168 | 230 | 337 | 358 | 179 | 179 | 1021 | 335 | 865 |
| Modello | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 368 | 245 | 123 | 195 | 130 | 218 | 250 | 110 | 140 | 626 | 786 | 60 | 550 | 350 | 230 | 585 |
| 80UZ41.5 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ42.2 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ43.7 | 473 | 320 | 153 | 260 | 165 | 258 | 290 | 140 | 150 | 721 | 880 | 33 | 600 | 500 | 275 | 680 |
| 80UZ45.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 927 | 1185 | 28 | 600 | 500 | 310 | 800 |
| 80UZ47.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 948 | 1220 | 28 | 600 | 500 | 310 | 820 |
| 100UZ43.7 | 560 | 405 | 155 | 310 | 181 | 286 | 314 | 149 | 165 | 777 | 936 | 40 | 700 | 600 | 330 | 735 |
| 100UZ45.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 974 | 1230 | 38 | 700 | 600 | 355 | 845 |
| 100UZ47.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 995 | 1265 | 35 | 700 | 600 | 355 | 865 |
| 100UZ411 | 593 | 425 | 168 | 330 | 181 | 286 | 385 | 179 | 179 | 1054 | 1310 | 33 | 700 | 600 | 370 | 895 |
La serie UZ è una pompa sommergibile a vortice di medie dimensioni basata su motore a 4 poli, progettata per la gestione di liquami grezzi, acque reflue e liquidi contenenti solidi e materiali fibrosi. La rotazione della girante produce un flusso a vortice nella cassa della pompa, che consente di pompare fuori quei corpi estranei con un contatto minimo con la girante. Poiché questo meccanismo non richiede che i corpi estranei passino attraverso la paletta della girante, la pompa offre un pompaggio praticamente senza strozzature. La serie UZ è in grado di gestire la massima dimensione solida equivalente al suo foro di scarico.
