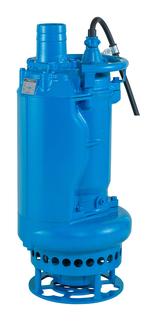

KRD (KRS2)

KRD (KRS2) | 400V / 50Hz
Richiedi un'offerta

La serie KRS2 è stata rinominata KRD. Si tratta di una gamma di pompe di drenaggio ad alta portata e per impieghi gravosi, realizzate in ghisa. Dotate di motori trifase a 4 poli, offrono un'ottima gestione dei solidi e una lunga durata per le applicazioni più impegnative.

Dati tecnici
  • ø Bocca di scarico mm: 80 - 200
  • Tipo di fluido: Sabbia/Liquame
  • Max. passaggio solidi mm: 30
  • Massima sostanza secca %: 20
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1670 - 4800
  • Prevalenza massima m: 15,80 - 31
  • Potenza motore kW: 5,5 - 18,0
  • Fase / Tensione: Trifase / 400V / 50Hz
Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KRD35.5 (KRS2-80)
1
80 Sabbia/Liquame 30 20 5-9 1670 15,80 5,5 Trifase / 400V / 50Hz
KRD47.5 (KRS2-100)
2
100 Sabbia/Liquame 30 20 5-9 2350 17.10 7,5 Trifase / 400V / 50Hz
KRD611 (KRS2-150)
3
150 Sabbia/Liquame 30 20 5-9 3250 22 11 Trifase / 400V / 50Hz
KRS-200
4
200 Sabbia/Liquame 30 20 5-9 4800 31 18,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 1670
Prevalenza massima m 15,80
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 2350
Prevalenza massima m 17.10
Potenza motore kW 7,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 3250
Prevalenza massima m 22
Potenza motore kW 11
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 200
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 4800
Prevalenza massima m 31
Potenza motore kW 18,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 - 200
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 30
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 1670 - 4800
Prevalenza massima m 15,80 - 31
General
Resistenza alla pressione m 40
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Agitatore Fusione di ghisa al cromo
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa al cromo
Corpo pompa Fusione di ghisa grigia EN-GJL-200
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 5,5 - 18,0
Tipo di avviamento diretto online
Adatto per VFD SÌ
Adatto per avviamento graduale SÌ
Tipo, Poli Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 1448 - 1458
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 12.10 - 35
Materiale
Telaio Fusione di ghisa grigia EN-GJL-200
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*2.5mm², NSSHÖU 4C*4.0mm², NSSHÖU 4C*10mm²
Lunghezza del cavo 20 metri
Altri
Peso a secco Kg 107 - 395
Resistenza alla pressione massimo 30m, massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KRD35.5 (KRS2-80)
  • KRD47.5 (KRS2-100)
  • KRD611 (KRS2-150)
  • KRS-200
ModelloAA1BB1DHW1
KRD35.5 (KRS2-80)351260838680326815265
KRD47.5 (KRS2-100)418305936697379886270
KRD611 (KRS2-150)436324961718407913270
KRS-20057644511819505301140285

La serie KRS2, recentemente rinominata serie KRD, è una pompa di drenaggio sommergibile trifase ad alta portata e per impieghi gravosi, realizzata in ghisa e azionata da un motore a 4 poli. Il corpo in ghisa, combinato con il motore a bassa velocità, offre una maggiore durata per l'utilizzo nelle condizioni più gravose. Il design con scarico superiore e flusso laterale garantisce un raffreddamento efficiente del motore anche quando quest'ultimo è esposto all'aria.* Il modello KRS1022 presenta un design con scarico superiore e flusso passante. Questo design offre la massima efficienza di raffreddamento del motore, consentendo il funzionamento continuo anche con bassi livelli d'acqua e una maggiore autonomia a secco.

Scarico della pompa 032-127-29
Raccordo per tubo flessibile da 4"
Scarico da 4" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-151-19
Raccordo per tubo flessibile da 2"
Scarico da 2" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-436-11
Giunto filettato BS da 2"
Scarico da 2" con attacco idoneo per attacco filettato
Scarico della pompa 032-437-12
Giunto filettato BS da 3"
Scarico da 3" con attacco idoneo per attacco filettato
Scarico della pompa 032-438-13
Giunto filettato BS da 4"
Scarico da 4" con attacco idoneo per attacco filettato
Sistema di getto 045-TEG-01
Sistema di getto
Gli ugelli per il sistema di getto non sono inclusi nel kit standard. (Foro di foratura 4 mm)
Sistema di getto 045-TEG-03
Sistema di getto
Gli ugelli ciechi per il sistema di getto non sono inclusi nel kit standard.
Sistema di getto 075-TEG-16
Sistema di getto
Scioglie i sedimenti e potenzia le pompe di agitazione.
Sensore di perdita d'olio TSS-TEG-10
Sensore di tenuta olio TSS M10 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Tappi di protezione del motore 547151603tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547251603tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571516000tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572516000tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Adattatore Booster 022-TEG-18
Adattatore booster per KRD35.5 (KRS2-80)
Adattatore booster progettato per collegare due pompe in serie, consentendo di ottenere una maggiore prevalenza per applicazioni impegnative.
Scarico della pompa 032-000-27
Giunto filettato BS da 6"
Scarico da 6" con attacco idoneo per attacco filettato
Scarico della pompa 032-119-28
Raccordo per tubo flessibile da 3"
Scarico da 3" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-152-10
Raccordo per tubo flessibile da 6"
Scarico da 6" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-437-12
Giunto filettato BS da 3"
Scarico da 3" con attacco idoneo per attacco filettato
Scarico della pompa 032-438-13
Giunto filettato BS da 4"
Scarico da 4" con attacco idoneo per attacco filettato
Sistema di getto 045-TEG-01
Sistema di getto
Gli ugelli per il sistema di getto non sono inclusi nel kit standard. (Foro di foratura 4 mm)
Sistema di getto 045-TEG-03
Sistema di getto
Gli ugelli ciechi per il sistema di getto non sono inclusi nel kit standard.
Sistema di getto 075-TEG-16
Sistema di getto
Scioglie i sedimenti e potenzia le pompe di agitazione.
Sensore di perdita d'olio TSS-TEG-10
Sensore di tenuta olio TSS M10 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Tappi di protezione del motore 547151603tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547251603tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571516000tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572516000tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 12,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specifiche
Controllo dell'amperaggio 10,0A - 16,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 9216211
Spina con collegamento a galleggiante CEE 32A con interruttore rotativo
Specifiche
Controllo dell'amperaggio 16,0A - 20,0A
Pressacavo M32, 2 x M16
Proprietà intellettuale 54
commutatore rotativo (I-0-II), protezione con regolazione della rispettiva corrente nominale, contattore: 12,5 kW, con invertitore di fase, indicatore di funzionamento e controllo del campo di rotazione, 2 pressacavi M16, 1 M32 Protezione da sovraccarico:
Scarico della pompa 032-000-26
Giunto filettato BS da 6"
Scarico da 6" con attacco idoneo per attacco filettato
Scarico della pompa 032-295-16
Raccordo per tubo flessibile da 4"
Scarico da 4" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-439-14
Giunto filettato BS da 4"
Scarico da 4" con attacco idoneo per attacco filettato
Sistema di getto 045-TEG-01
Sistema di getto
Gli ugelli per il sistema di getto non sono inclusi nel kit standard. (Foro di foratura 4 mm)
Sistema di getto 045-TEG-03
Sistema di getto
Gli ugelli ciechi per il sistema di getto non sono inclusi nel kit standard.
Sistema di getto 075-TEG-28
Sistema di getto
Scioglie i sedimenti e potenzia le pompe di agitazione.
Sensore di perdita d'olio TSS-TEG-10
Sensore di tenuta olio TSS M10 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Tappi di protezione del motore 547252503tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 20,0A - 25,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specifiche
Controllo dell'amperaggio 20,0A - 25,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
