GPN

GPN | 400V / 50Hz
Richiedi un'offerta

Pompa per fanghi trifase per impieghi gravosi, azionata da un motore a 4 o 6 poli. Dotata di agitatore in ferro cromato, girante e piastra di aspirazione per una maggiore durata in condizioni operative difficili. In grado di pompare solidi più grandi a volumi maggiori.

Dati tecnici
  • ø Bocca di scarico mm: 80 - 150
  • Tipo di fluido: Sabbia/Liquame
  • Max. passaggio solidi mm: 30 - 46
  • Massima sostanza secca %: 25
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1900 - 9000
  • Prevalenza massima m: 16.30 - 35
  • Potenza motore kW: 5,5 - 37,0
  • Fase / Tensione: Trifase / 400V / 50Hz

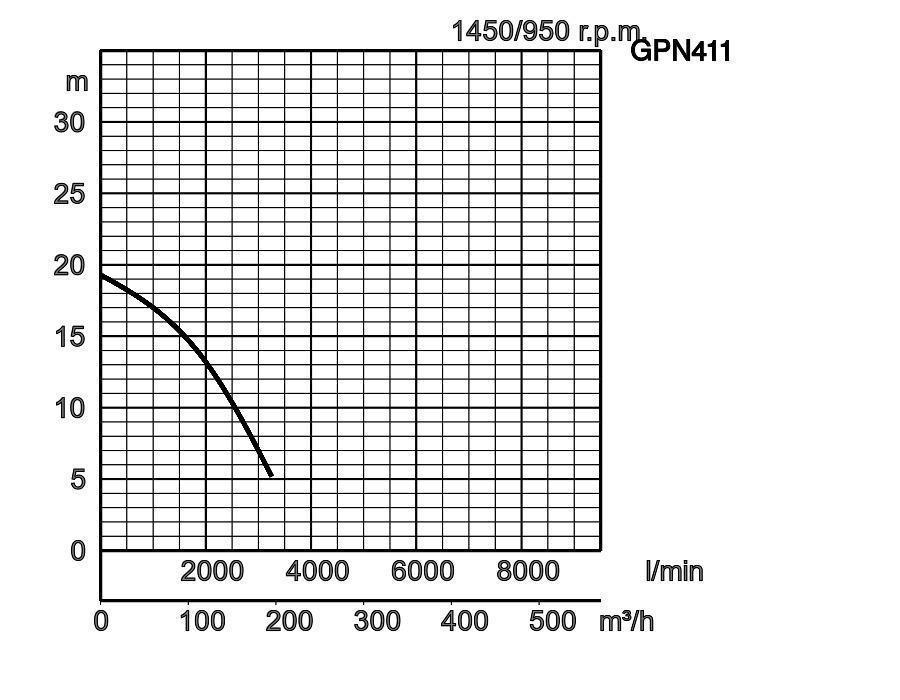

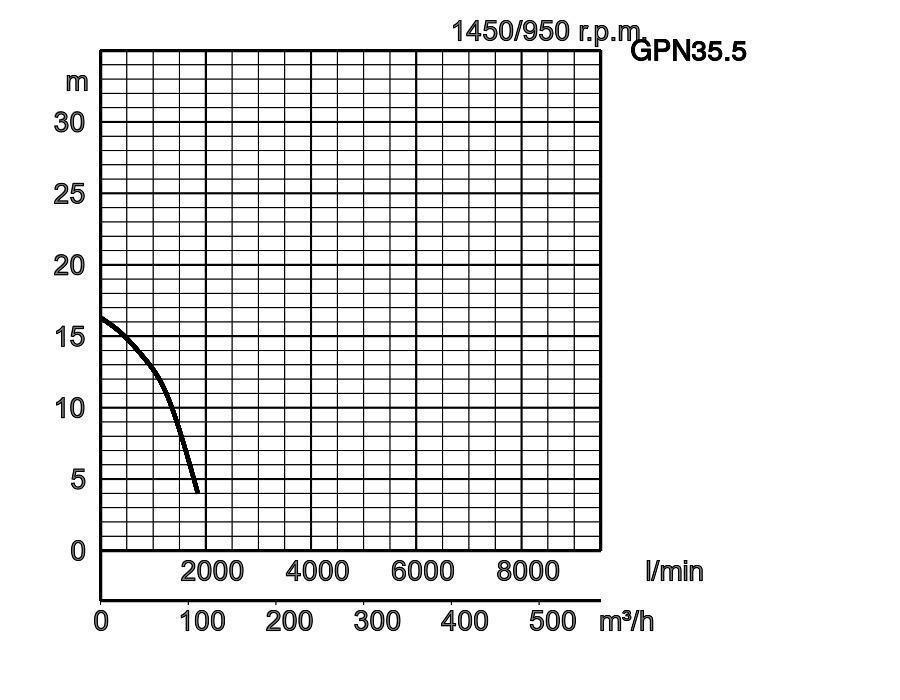

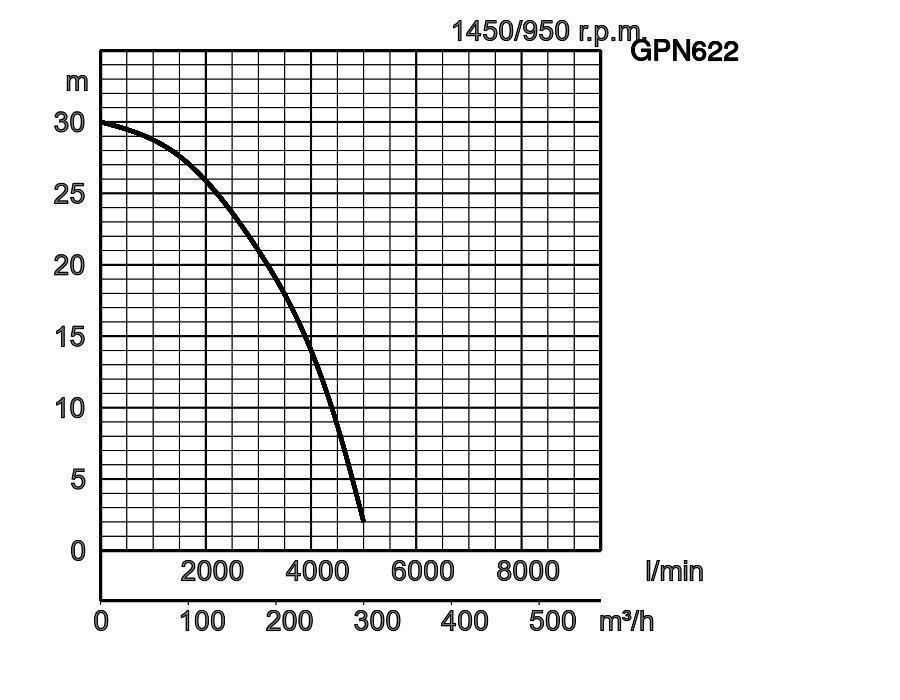

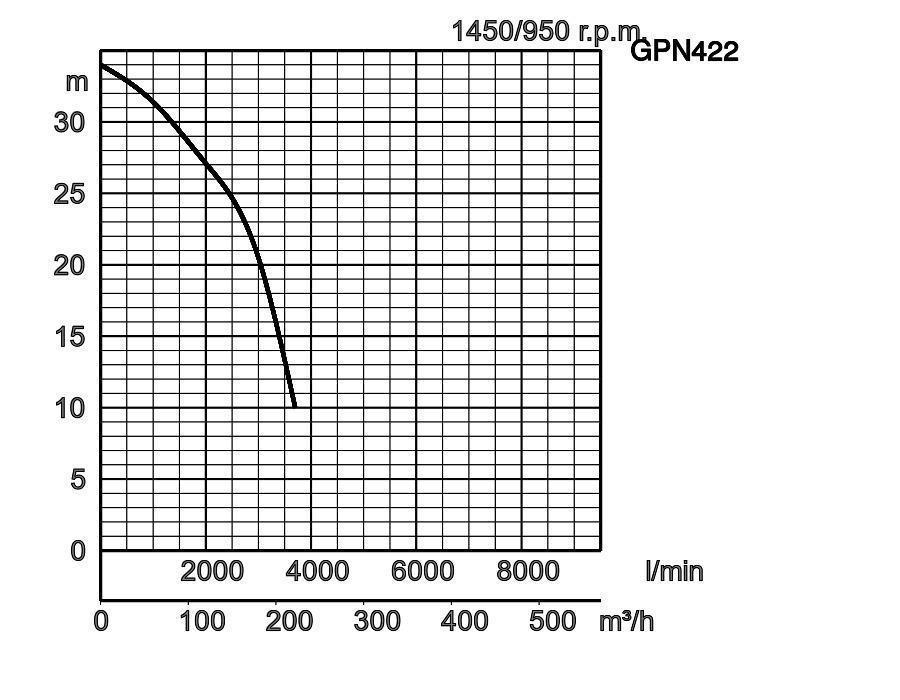

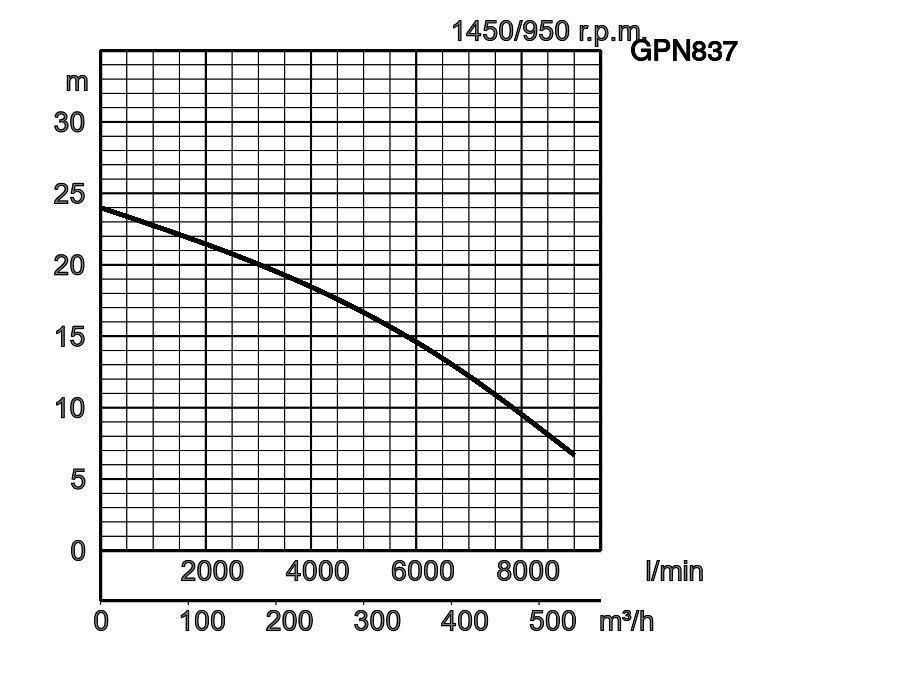

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
GPN35.5
1
80 Sabbia/Liquame 30 25 5-9 1900 16.30 5,5 Trifase / 400V / 50Hz
GPN411
2
100 Sabbia/Liquame 30 25 5-9 3250 19.30 11,0 Trifase / 400V / 50Hz
GPN415
3
100 Sabbia/Liquame 30 25 5-9 4110 21.50 15,0 Trifase / 400V / 50Hz
GPN422
4
100 Sabbia/Liquame 30 25 5-9 3700 35 22,0 Trifase / 400V / 50Hz
GPN622
5
150 Sabbia/Liquame 30 25 5-9 5000 30 22,0 Trifase / 400V / 50Hz
GPN837
6
150 Sabbia/Liquame 46 25 5-9 9000 24 37,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 1900
Prevalenza massima m 16.30
Potenza motore kW 5,5
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 3250
Prevalenza massima m 19.30
Potenza motore kW 11,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 4110
Prevalenza massima m 21.50
Potenza motore kW 15,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 3700
Prevalenza massima m 35
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 30
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 5000
Prevalenza massima m 30
Potenza motore kW 22,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 150
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 46
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 9000
Prevalenza massima m 24
Potenza motore kW 37,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 80 - 150
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 30 - 46
Massima sostanza secca % 25
Valore massimo del pH 5-9
Portata massima l/min 1900 - 9000
Prevalenza massima m 16.30 - 35
General
Resistenza alla pressione m 40
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Agitatore Fusione di ghisa al cromo
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa al cromo
Corpo pompa Acciaio strutturato
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 5,5 - 37,0
Tipo di avviamento diretto online, stella/triangolo
Tipo, Poli Motore a induzione, 4 poli, IP68, Motore a induzione, 6 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 970 - 1468
Protezione motore (integrata) Interruttore termico circolare, Protettore in miniatura
Corrente nominale 12.10 - 74
Materiale
Telaio Fusione di ghisa grigia EN-GJL-200
Albero Acciaio al cromo-molibdeno (DIN 1.7220)
Cavo NSSHÖU 4C*2.5mm², NSSHÖU 4C*4.0mm², NSSHÖU 4C*6.0mm², NSSHÖU 4C*10mm²/3C*1.5mm², NSSHÖU 4C*10mm²/3C*1.5mm²; NSSHÖU (4C*10mm²)
Lunghezza del cavo 20m
Altri
Peso a secco Kg 160 - 800
Resistenza alla pressione massimo 40m, massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • GPN35.5
  • GPN411
  • GPN415
  • GPN622
  • GPN422
  • GPN837
ModelloAA1BB1DHW1
GPN35.5487425449326390841290
GPN411617518500347452924315
GPN415617518500347452924315
GPN4227256255283355731102300
GPN6227256255283355721102300
GPN83710158508986157491606560

La serie GPN è una pompa per fanghi trifase sommergibile ad alta potenza e per impieghi pesanti, azionata da un motore a 4 o 6 poli. È dotata di un agitatore in ghisa ad alto tenore di cromo che mescola la materia depositata in sospensione per il pompaggio. Anche le altre parti soggette a usura, come la girante e la piastra di aspirazione, sono realizzate in ghisa ad alto tenore di cromo per una maggiore durata. Lo scarico laterale, il design a spirale consente un passaggio più fluido delle materie solide aspirate. Il motore è raffreddato da una camicia d'acqua che assicura un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. L'uso del sistema di montaggio della guida di scorrimento migliora la praticità in strutture come ferriere, impianti di calcestruzzo preconfezionato e impianti di trattamento delle acque reflue in cui la pompa deve essere installata con una tubazione di scarico fissa.
