Pompe per fanghi trifase ad alta potenza, con grande capacità di solidi. Con motori a 4 poli, forniscono alte prevalenze e scarico ad alto volume anche nelle condizioni più difficili.
| Model | Colour code curve | ø Bocca di scarico mm | Tipo di fluido | Max. passaggio solidi mm | Massima sostanza secca % | Valore massimo del pH | Portata massima l/min | Prevalenza massima m | Potenza motore kW | Fase / Tensione |
|---|---|---|---|---|---|---|---|---|---|---|
| GSD-37-4 | 1 | 200 | Sabbia/Liquame | 25 | 25 | 5-9 | 6300 | 39 | 37,0 | Trifase / 400V / 50Hz |
| GSD-55-4 |
2
|
250 | Sabbia/Liquame | 25 | 25 | 5-9 | 9000 | 38 | 55,0 | Trifase / 400V / 50Hz |
| GSD-75-4 | 3 | 250 | Sabbia/Liquame | 25 | 25 | 5-9 | 11500 | 40 | 75,0 | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 200 |
| Tipo di fluido | Sabbia/Liquame |
| Max. passaggio solidi mm | 25 |
| Massima sostanza secca % | 25 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 6300 |
| Prevalenza massima m | 39 |
| Potenza motore kW | 37,0 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 250 |
| Tipo di fluido | Sabbia/Liquame |
| Max. passaggio solidi mm | 25 |
| Massima sostanza secca % | 25 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 9000 |
| Prevalenza massima m | 38 |
| Potenza motore kW | 55,0 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 250 |
| Tipo di fluido | Sabbia/Liquame |
| Max. passaggio solidi mm | 25 |
| Massima sostanza secca % | 25 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 11500 |
| Prevalenza massima m | 40 |
| Potenza motore kW | 75,0 |
| Fase / Tensione | Trifase / 400V / 50Hz |
| ø Bocca di scarico mm | 200 - 250 |
|---|---|
| Tipo di raccordo | Flangia JIS 10K |
| Tipo di fluido | Sabbia/Liquame |
|---|---|
| Temperatura | Temperatura 0-40°C |
| Max. passaggio solidi mm | 25 |
| Massima sostanza secca % | 25 |
| Valore massimo del pH | 5-9 |
| Portata massima l/min | 6300 - 11500 |
| Prevalenza massima m | 38 - 40 |
| Girante | Girante di tipo chiuso |
|---|---|
| Cuscinetti | Cuscinetti a sfere schermati |
| Tenuta meccanica | Doppia tenuta meccanica in bagno d'olio |
| Girante | Fusione di ghisa al cromo |
|---|---|
| Agitatore | Fusione di ghisa al cromo |
| Rivestimento | Fusione di ghisa grigia EN-GJL-200 |
| Piastra di aspirazione | Fusione di ghisa al cromo |
| Corpo pompa | Acciaio strutturato |
| Tenuta meccanica | Carburo di silicio |
| Potenza motore kW | 37,0 - 75,0 |
|---|---|
| Tipo di avviamento | stella/triangolo |
| Tipo, Poli | Motore a induzione, 4 poli, IP68 |
| Isolamento | Classe di isolamento F |
| Fase / Tensione | Trifase / 400V / 50Hz |
| giri al minuto | 1455 - 1475 |
| Protezione motore (integrata) | Protettore in miniatura |
| Corrente nominale | 74 - 146 |
| Telaio | Fusione di ghisa grigia EN-GJL-200 |
|---|---|
| Albero | Acciaio inossidabile EN-X30Cr13 |
| Cavo | NSSHÖU 4C*10mm²/2C*1.5mm²; NSSHÖU (4C*10mm²), NSSHÖU (3C*35mm², 3*16mm²/3E, 2*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E) |
| Lunghezza del cavo | 20m |
| Peso a secco Kg | 685 - 1220 |
|---|---|
| Resistenza alla pressione | massimo 40m |

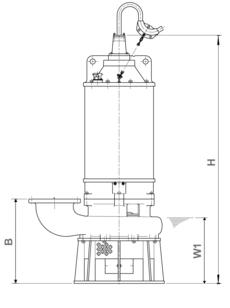

| Modello | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| GSD-37-4 | 915 | 750 | 550 | 660 | 1575 | 480 |
| GSD-55-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
| GSD-75-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
La serie GSD è una pompa per fanghi ad alta potenza e per impieghi gravosi che offre un'elevata prevalenza e un elevato volume di scarico. È progettata e costruita per un funzionamento continuo in condizioni difficili, spesso riscontrabili in cantieri edili e miniere su larga scala. Ideale per miscelare e trasportare materiali sedimentati. L'agitatore in ghisa ad alto tenore di cromo della GSD impiega un anello di bocca e una girante dello stesso materiale per garantire una maggiore durata. Inoltre, il calo delle prestazioni dovuto all'usura è stato ridotto al minimo abbinando una configurazione della girante chiusa con l'esclusivo meccanismo di Tsurumi che regola continuamente il gioco tra l'anello di bocca e la girante. L'affidabilità nell'uso prolungato è stata migliorata con porte di sicurezza della tenuta che rilasciano la pressione della pompa applicata alla tenuta meccanica. La pompa è inoltre progettata per lo scarico laterale tramite un percorso a spirale che garantisce il passaggio di materiali solidi. Inoltre, il motore è avvolto in una camicia d'acqua che mantiene il motore fresco durante il funzionamento prolungato a basso livello dell'acqua.
