KRDX

KRDX | 400V / 50Hz
Richiedi un'offerta

Pompe sommergibili antideflagranti per fanghi, dotate di agitatore per il trasporto di materiali solidi. Destinate ad applicazioni antideflagranti in miniere di carbone, raffinerie di petrolio/gas e cantieri simili in "atmosfera esplosiva".

Dati tecnici
  • ø Bocca di scarico mm: 100
  • Tipo di fluido: Sabbia/Liquame
  • Max. passaggio solidi mm: 21 - 33
  • Massima sostanza secca %: 20
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 1400 - 2200
  • Prevalenza massima m: 14.50 - 17
  • ATEX disponibile: SÌ
  • Potenza motore kW: 3,7 - 7,5
  • Fase / Tensione: Trifase / 500V / 50Hz

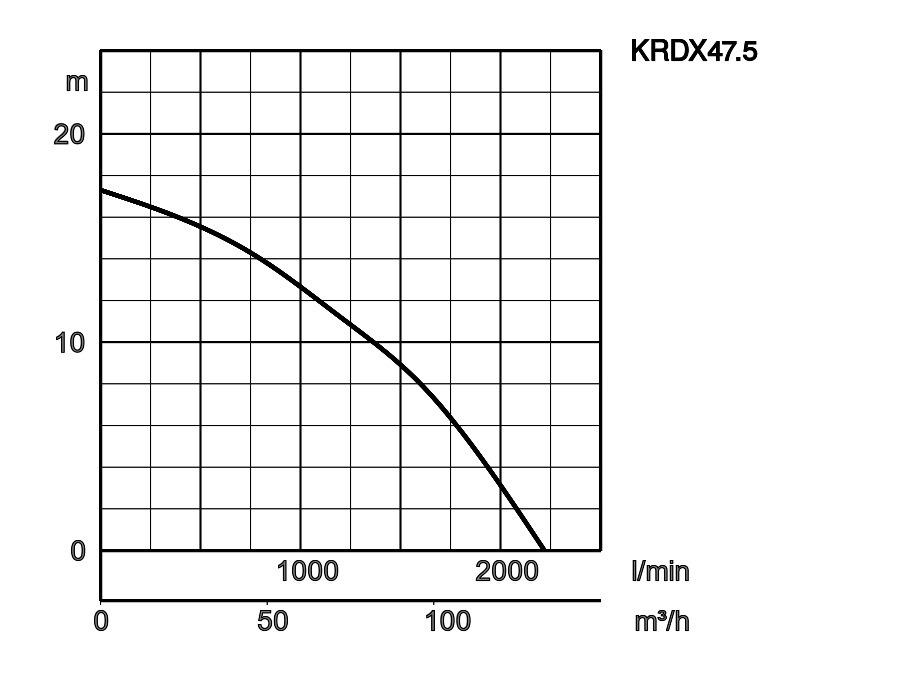

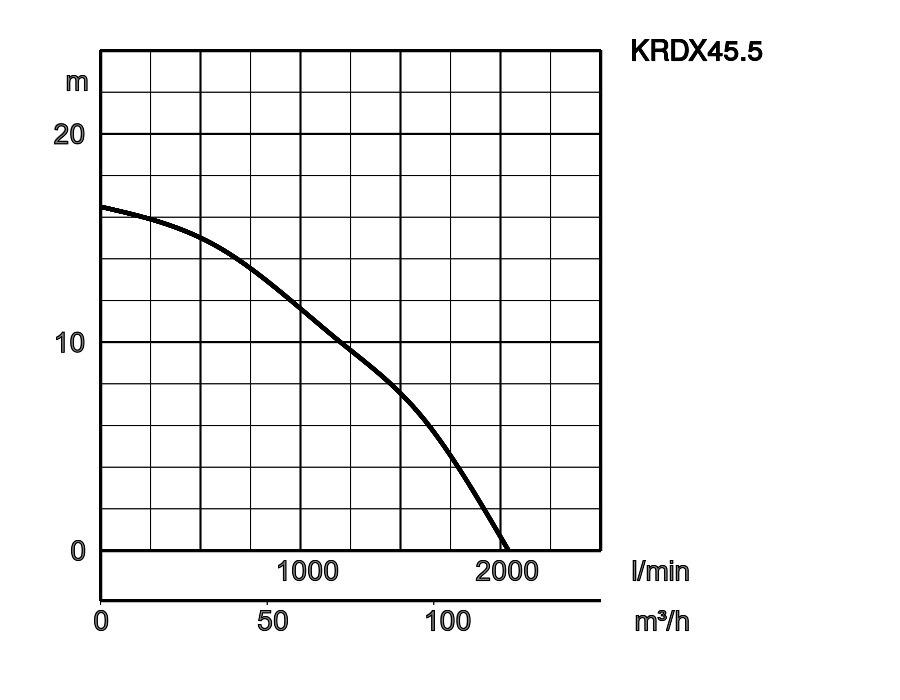

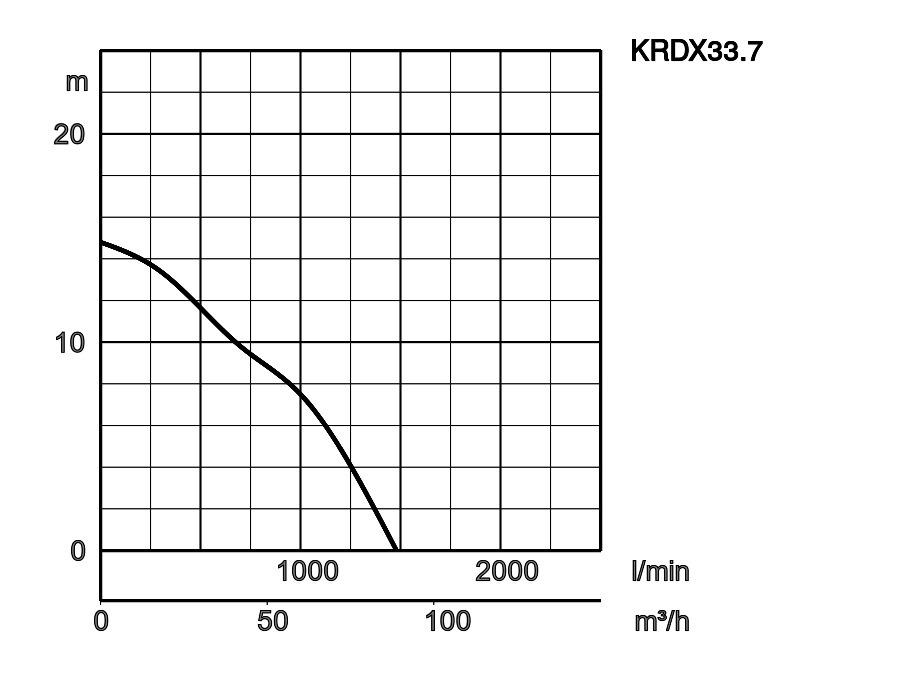

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m ATEX disponibile Potenza motore kW Fase / Tensione
KRDX33.7
1
100 Sabbia/Liquame 21 20 5-9 1400 14.50 SÌ 3,7 Trifase / 500V / 50Hz
KRDX45.5
2
100 Sabbia/Liquame 28 20 5-9 2000 16.50 SÌ 5,5 Trifase / 500V / 50Hz
KRDX47.5
3
100 Sabbia/Liquame 33 20 5-9 2200 17 SÌ 7,5 Trifase / 500V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 21
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 1400
Prevalenza massima m 14.50
ATEX disponibile SÌ
Potenza motore kW 3,7
Fase / Tensione Trifase / 500V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 28
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 2000
Prevalenza massima m 16.50
ATEX disponibile SÌ
Potenza motore kW 5,5
Fase / Tensione Trifase / 500V / 50Hz
ø Bocca di scarico mm 100
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 33
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 2200
Prevalenza massima m 17
ATEX disponibile SÌ
Potenza motore kW 7,5
Fase / Tensione Trifase / 500V / 50Hz
Generale
ø Bocca di scarico mm 100
Tipo di raccordo Flangia filettata
Fluido di pompaggio
Tipo di fluido Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 21 - 33
Massima sostanza secca % 20
Valore massimo del pH 5-9
Portata massima l/min 1400 - 2200
Prevalenza massima m 14.50 - 17
General
ATEX disponibile SÌ
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Rivestimento Fusione di ghisa duttile EN-GJS-700-2
Piastra di aspirazione Fusione di ghisa al cromo
Corpo pompa Fusione di ghisa sferoidale EN-GJS-400
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 3,7 - 7,5
Tipo di avviamento diretto online
Suitable for VFD Yes
Suitable for Soft Starter Yes
Tipo, Poli Motore a induzione, 4 poli, IP68
Isolamento Classe di isolamento H
Fase / Tensione Trifase / 500V / 50Hz
giri al minuto 1450
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 6,4 - 12,1
Materiale
Telaio Ghisa duttile EN-GJS-400
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 3C*2,5mm², 3C*2,5/3E, 3C*1,5ST
Lunghezza del cavo 20 metri
Altri
Peso a secco Kg 155 - 186
Resistenza alla pressione massimo 25m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KRDX33.7
  • KRDX45.5
  • KRDX47.5
ModelloAA1BB1DHW1
KRDX33.7415356701635369829290
KRDX45.5446387745644416838300
KRDX47.5 446387775674416868300

Le KRDX sono pompe sommergibili per fanghi dotate di agitatori certificati IECEx e ATEX. Grazie alla girante, alla piastra di aspirazione e all'agitatore in ghisa ad alto tenore di cromo e al corpo pompa e al telaio motore in ghisa sferoidale, le pompe della serie KRDX sono eccellenti in termini di resistenza all'usura e quindi adatte al drenaggio di fanghi, acque contenenti sedimenti e vari tipi di fanghi liquidi. Inoltre, le pompe della serie KRDX possono essere costruite secondo specifiche per tensioni nominali da 380 V a 1000 V.
