KTD

KTD | 400V / 50Hz
Richiedi un'offerta

Pompe per fanghi portatili trifase, in ghisa grigia. L'agitatore integrato miscela i solidi polverizzati in sospensione per il pompaggio.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 80
  • Tipo di fluido: Sabbia/Liquame
  • Max. passaggio solidi mm: 10
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 550 - 794
  • Prevalenza massima m: 21.50 - 22
  • Potenza motore kW: 2,2 (2,0) - 3,7 (3,0)
  • Fase / Tensione: Trifase / 400V / 50Hz

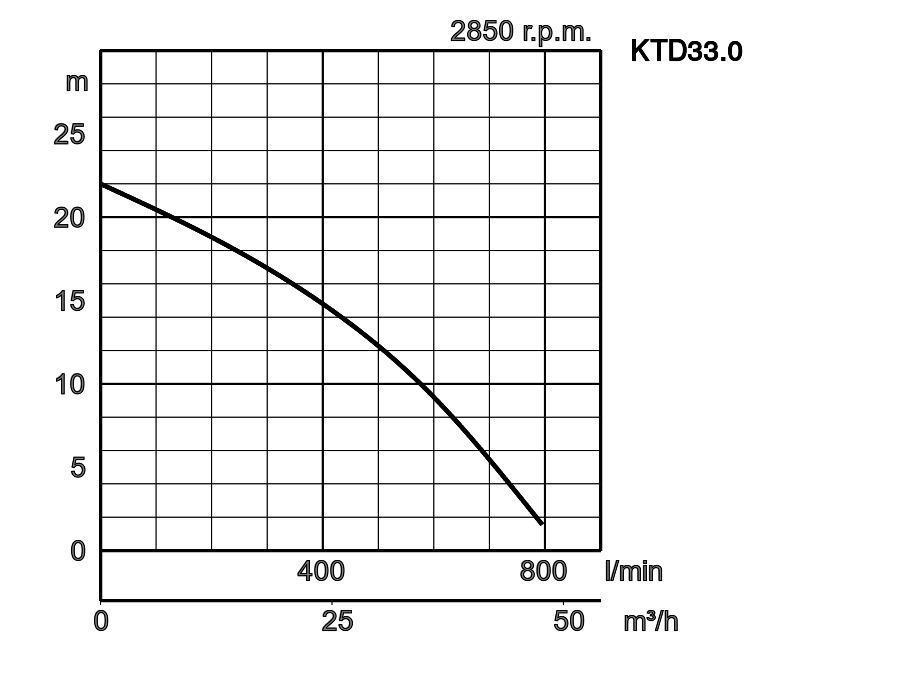

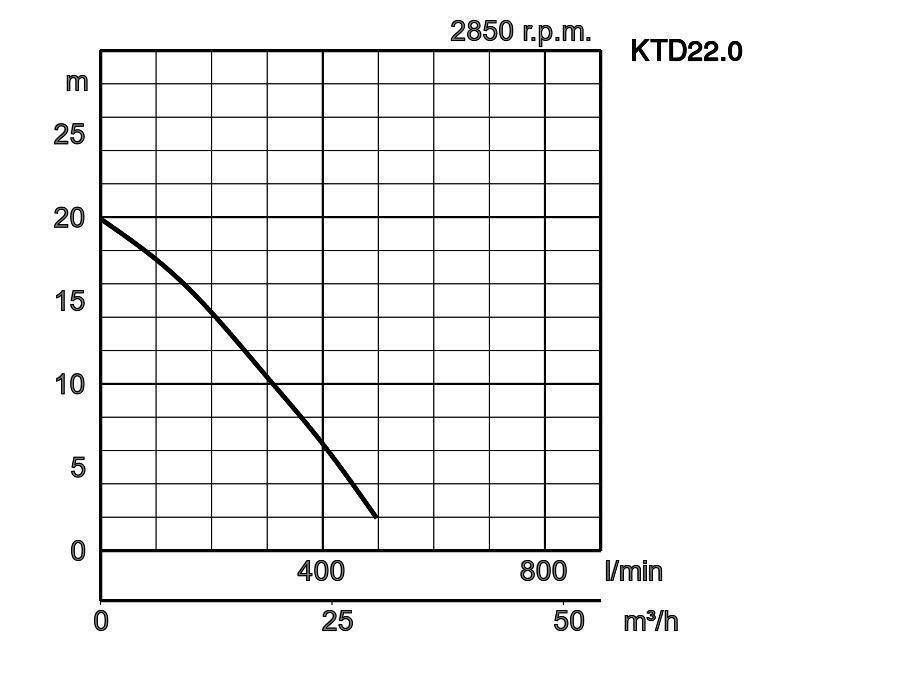

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KTD22.2 (KTD22.0)
1
50 Sabbia/Liquame 10 10 5-9 550 21.50 2,2 (2,0) Trifase / 400V / 50Hz
KTD33.7 (KTD33.0)
2
80 Sabbia/Liquame 10 10 5-9 794 22 3,7 (3,0) Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 10
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 550
Prevalenza massima m 21.50
Potenza motore kW 2,2 (2,0)
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 10
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 794
Prevalenza massima m 22
Potenza motore kW 3,7 (3,0)
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 80
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 10
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 550 - 794
Prevalenza massima m 21.50 - 22
Pompa
Componenti
Girante Girante di tipo semi-aperto
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Agitatore Modello FCD700 (EN-GJS-700-2)
Rivestimento Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione Fusione di ghisa sferoidale EN-GJS-500-7
Corpo pompa Fusione di ghisa grigia EN-GJL-150
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 2,2 (2,0) - 3,7 (3,0)
Tipo di avviamento diretto online
Suitable for VFD Yes
Suitable for Soft Starter Yes
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento F
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2883 - 2888
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 5.30 - 8
Materiale
Telaio Fusione di ghisa grigia EN-GJL-150
Albero Acciaio inossidabile EN-X30Cr13
Cavo NSSHÖU 4C*1.5mm²
Lunghezza del cavo 20 metri
Altri
Peso a secco Kg 38 - 65
Resistenza alla pressione massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTD22.2 (KTD22.0)
  • KTD33.7 (KTD33.0)
ModelloAA1BB1DHW1
KTD22.2 (KTD22.0)235173550442221519140
KTD33.7 (KTD33.0)297222644521266654160

La serie KTD è una pompa sommergibile trifase in ghisa per impieghi gravosi. L'agitatore integrato assicura che il materiale sedimentato venga miscelato con l'acqua per il pompaggio. I componenti della pompa, come la girante e il coperchio di aspirazione, sono realizzati in materiali resistenti all'usura. Il design con scarico dall'alto e flusso laterale garantisce un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. Il design sottile consente di installare la pompa in spazi ristretti.

Pump Discharge 032-116-12
3" Hose Coupling
Scarico da 3" con attacco adatto per attacco tubo flessibile
Pump Discharge 032-435-10
3" BS-threaded coupling
Scarico da 3" con attacco idoneo per attacco filettato
Float switch 1023012
Float 20m (for Cotractors Pumps)
Funzionamento automatico: attiva la pompa sommersa quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Motor Protection Plugs 547150633tu
Plug CEE 16A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547250633tu
Plug CEE 32 A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571502400tu
Plug with float connection CEE 16A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5571506000tu
Plug with float connection CEE 16A
Specifiche
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572502400tu
Plug with float connection CEE 32A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572506000tu
Plug with float connection CEE 32A
Specifiche
Controllo dell'amperaggio 4,0A - 6,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587150403
CEE MS PW Stecker 16/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250403
CEE MS PW Stecker 32/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Pump Discharge 032-111-17
2" Hose Coupling
Scarico da 2" con attacco adatto per attacco tubo flessibile
Pump Discharge 032-434-19
2" BS-threaded coupling
Scarico da 2" con attacco idoneo per attacco filettato
Float switch 1023012
Float 20m (for Cotractors Pumps)
Funzionamento automatico: attiva la pompa sommersa quando il livello dell'acqua raggiunge un'altezza preimpostata e la disattiva quando il livello scende, evitando traboccamenti o danni alla pompa.
Motor Protection Plugs 547151003tu
Plug CEE 16A
Specifiche
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 547251003tu
Plug CEE 32 A
Specifiche
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 5571510000tu
Plug with float connection CEE 16A
Specifiche
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 5572510000tu
Plug with float connection CEE 32A
Specifiche
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Motor Protection Plugs 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Specifiche
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Motor Protection Plugs 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Specifiche
Controllo dell'amperaggio 6,3A - 10,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
