KTV2

KTV2 | 400V / 50Hz
Richiedi un'offerta

Pompe per fanghi trifase portatili, in alluminio leggero. L'agitatore integrato mescola sabbia, limo e solidi polverizzati, creando una sospensione ideale per il pompaggio.

Dati tecnici
  • ø Bocca di scarico mm: 50 - 80
  • Tipo di fluido: Sabbia/Liquame
  • Max. passaggio solidi mm: 8.50
  • Massima sostanza secca %: 10
  • Valore massimo del pH: 5-9
  • Portata massima l/min: 420 - 720
  • Prevalenza massima m: 20 - 22.50
  • Potenza motore kW: 2,0 - 3,0
  • Fase / Tensione: Trifase / 400V / 50Hz

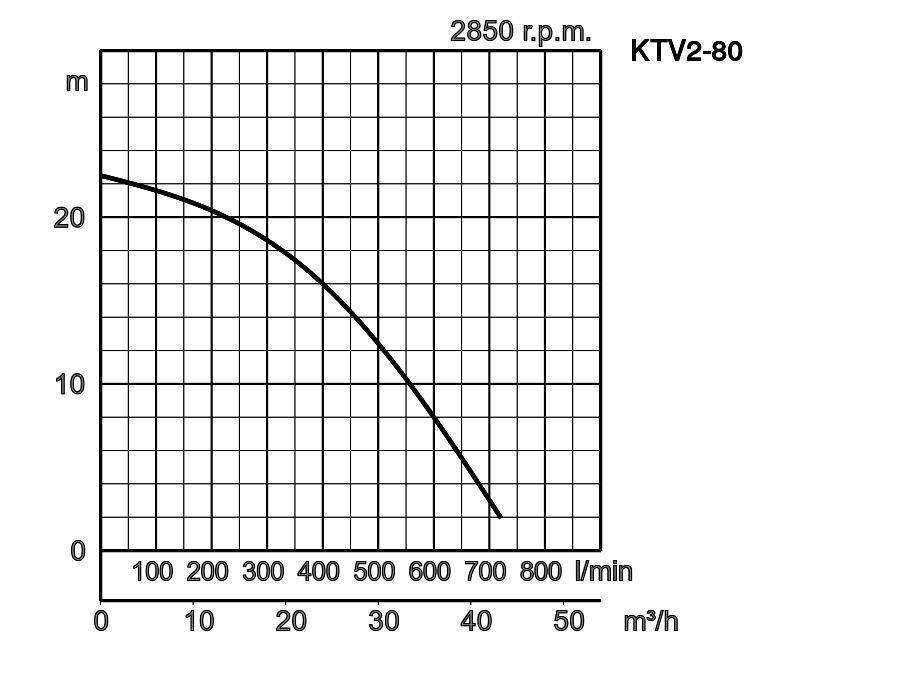

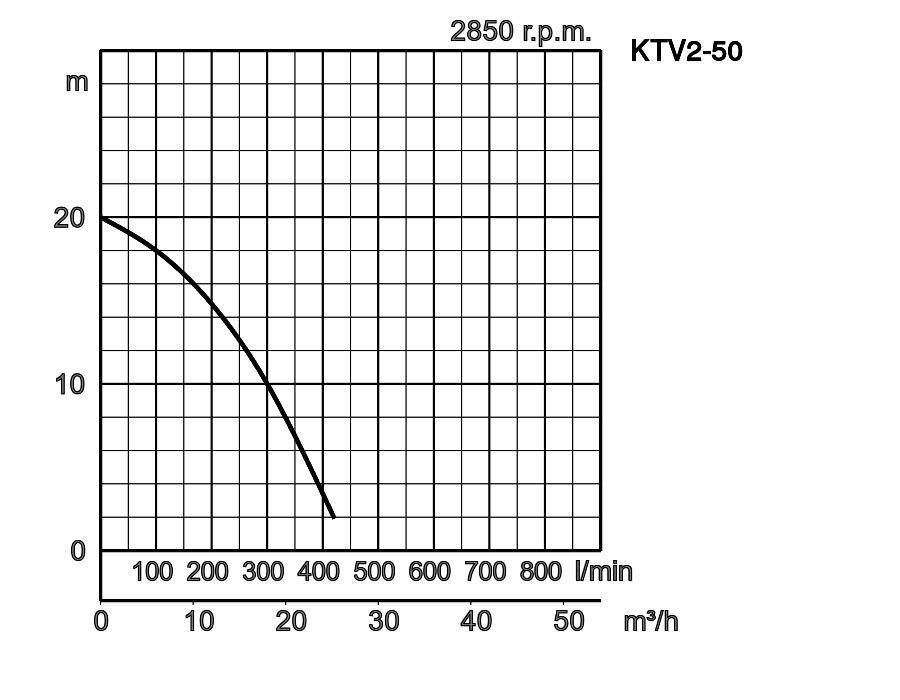

Curva di prestazione
1 O
Specifiche
Model Colour code curve ø Bocca di scarico mm Tipo di fluido Max. passaggio solidi mm Massima sostanza secca % Valore massimo del pH Portata massima l/min Prevalenza massima m Potenza motore kW Fase / Tensione
KTV2-50
1
50 Sabbia/Liquame 8.50 10 5-9 420 20 2,0 Trifase / 400V / 50Hz
KTV2-80
2
80 Sabbia/Liquame 8.50 10 5-9 720 22.50 3,0 Trifase / 400V / 50Hz
ø Bocca di scarico mm 50
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 420
Prevalenza massima m 20
Potenza motore kW 2,0
Fase / Tensione Trifase / 400V / 50Hz
ø Bocca di scarico mm 80
Tipo di fluido Sabbia/Liquame
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 720
Prevalenza massima m 22.50
Potenza motore kW 3,0
Fase / Tensione Trifase / 400V / 50Hz
Generale
ø Bocca di scarico mm 50 - 80
Tipo di raccordo Flangia filettata/Raccordo per tubo flessibile
Fluido di pompaggio
Tipo di fluido Sabbia/Liquame
Temperatura Temperatura 0-40°C
Max. passaggio solidi mm 8.50
Massima sostanza secca % 10
Valore massimo del pH 5-9
Portata massima l/min 420 - 720
Prevalenza massima m 20 - 22.50
Pompa
Componenti
Girante Girante Semi-Vortex
Cuscinetti Cuscinetti a sfere schermati
Tenuta meccanica Doppia tenuta meccanica in bagno d'olio
Materiale
Girante Fusione di ghisa al cromo
Agitatore Modello FCD700 (EN-GJS-700-2)
Rivestimento Gomma sintetica
Corpo pompa Alluminio pressofuso
Tenuta meccanica Carburo di silicio
Motore
Potenza motore kW 2,0 - 3,0
Tipo di avviamento diretto online
Adatto per VFD SÌ
Adatto per avviamento graduale SÌ
Tipo, Poli Motore a induzione, 2 poli, IP68
Isolamento Classe di isolamento E
Fase / Tensione Trifase / 400V / 50Hz
giri al minuto 2870 - 2875
Protezione motore (integrata) Interruttore termico circolare
Corrente nominale 3,80 - 6.10
Materiale
Telaio Fusione di lega di alluminio
Albero Acciaio inossidabile EN-X6Cr13
Cavo NSSHÖU 4C*1.5mm²
Lunghezza del cavo 20 metri
Altri
Peso a secco Kg 25 - 38
Resistenza alla pressione massimo 50m
Dimensioni in mm
W1 : livello minimo aspirazione
  • KTV2-80
W1 : livello minimo aspirazione
  • KTV2-50
ModelloAA1BB1DHW1
KTV2-50250192450368250454120
KTV2-80295216550427295550130

La serie KTV2 di pompe sommergibili trifase portatili per fanghi è progettata per il pompaggio di fluidi. È dotata di un agitatore che facilita l'aspirazione di materiali sedimentati. Pur essendo un'unità trifase, è stata progettata per essere leggera e facilmente trasportabile, pur essendo in grado di pompare fanghi. I componenti della pompa, come la girante e il corpo pompa, sono realizzati con materiali resistenti all'usura. Il design con scarico superiore e flusso laterale garantisce un raffreddamento efficiente del motore anche quando quest'ultimo è esposto all'aria. Il design compatto consente di installare la pompa anche in spazi ristretti.

Parti soggette ad usura rinforzate 020-TEG-01, 031-TEG-01, 058-TEG-03
Corpo pompa, piastra antiusura, piastra di fissaggio
Parti rinforzate per applicazioni pesanti
Sensore di perdita d'olio TSS-TEG-08
Sensore di tenuta olio TSS M8 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Tappi di protezione del motore 547150403tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547250403tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571502400tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572502400tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 2,4A - 4,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587150403
CEE MS PW Stecker 16/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587250403
CEE MS PW Stecker 32/5 6h 2.5-4.0A DFK IP67
Specifiche
Controllo dell'amperaggio 2,5A - 4,0A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Kit per la riparazione dei cavi 061-TEG-06
Kit di riparazione cavi per set di cavi Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5mm2 e cavo M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit di riparazione cavi che consente di riparare autonomamente un cavo rotto in loco.
Parti soggette ad usura rinforzate 020-TEG-02, 031-TEG-02, 058-TEG-02
Corpo pompa, piastra antiusura, piastra di fissaggio
Parti rinforzate per applicazioni pesanti
Scarico della pompa 032-127-29
Raccordo per tubo flessibile da 4"
Scarico da 4" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-151-19
Raccordo per tubo flessibile da 2"
Scarico da 2" con attacco adatto per attacco tubo flessibile
Scarico della pompa 032-436-11
Giunto filettato BS da 2"
Scarico da 2" con attacco idoneo per attacco filettato
Scarico della pompa 032-438-13
Giunto filettato BS da 4"
Scarico da 4" con attacco idoneo per attacco filettato
Sensore di perdita d'olio TSS-TEG-08
Sensore di tenuta olio TSS M8 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Sensore di perdita d'olio TSS-TEG-12
Sensore di tenuta olio TSS M12 (10 m)
Sensori di perdite montati esternamente per il rilevamento di acqua all'interno della camera dell'olio. Si prega di notare che è necessario installare un relè aggiuntivo, ad esempio un rilevatore.
Tappi di protezione del motore 547150633tu
Spina CEE 16A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 547250633tu
Spina CEE 32 A
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 44
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 5571510000tu
Spina con connettore galleggiante CEE 16A
Specifiche
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M25
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 5572510000tu
Spina con connettore galleggiante CEE 32A
Specifiche
Controllo dell'amperaggio 6,0A - 10,0A
Pressacavo M32
Proprietà intellettuale 44
Interruttore a bilanciere ON/OFF (MANUALE/AUTOMATICO), protezione motore con regolazione della rispettiva corrente nominale, contattore max. 7,5 kW, con invertitore di fase, display di funzionamento e controllo del campo di rotazione, pressacavo per inter
Tappi di protezione del motore 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M25
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
Tappi di protezione del motore 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specifiche
Controllo dell'amperaggio 4,0A - 6,3A
Pressacavo M32
Proprietà intellettuale 67
Azionamento tramite leva rotante, protezione motore con regolazione della rispettiva corrente nominale, con invertitore di fase e controllo del campo rotante, pressacavo, protezione da sovraccarico: disconnette automaticamente il motore in caso di eccessi
