NKZ

Curva di prestazione

Specifiche

Model	Colour code curve	ø Bocca di scarico mm	Tipo di fluido	Max. passaggio solidi mm	Massima sostanza secca %	Valore massimo del pH	Portata massima l/min	Prevalenza massima m	Potenza motore kW	Fase / Tensione

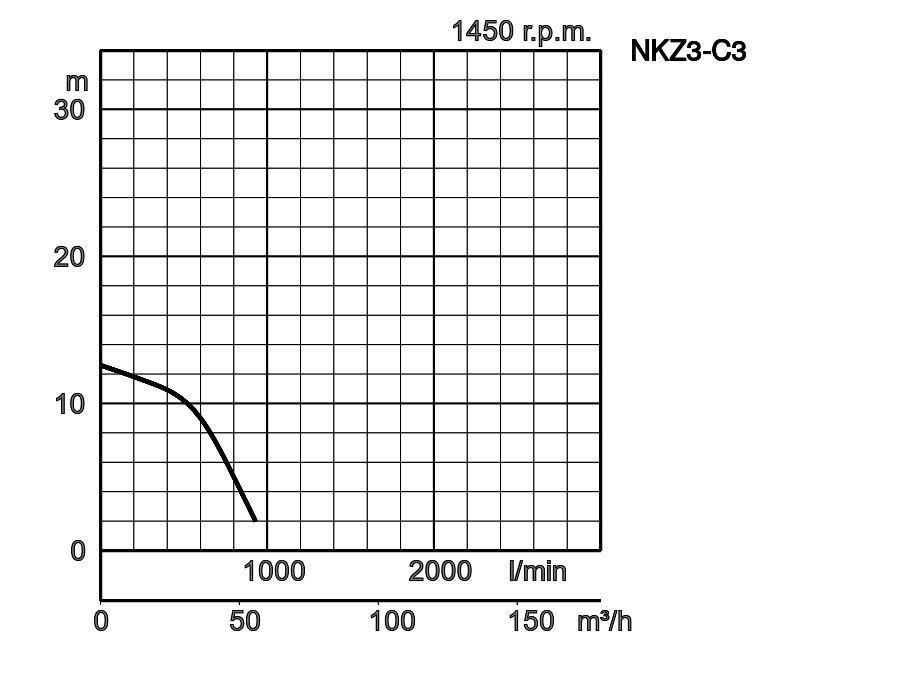

NKZ3-C3	1 print	80	Sabbia/Liquame	30	25	5-9	930	12.60	2,2	Trifase / 400V / 50Hz

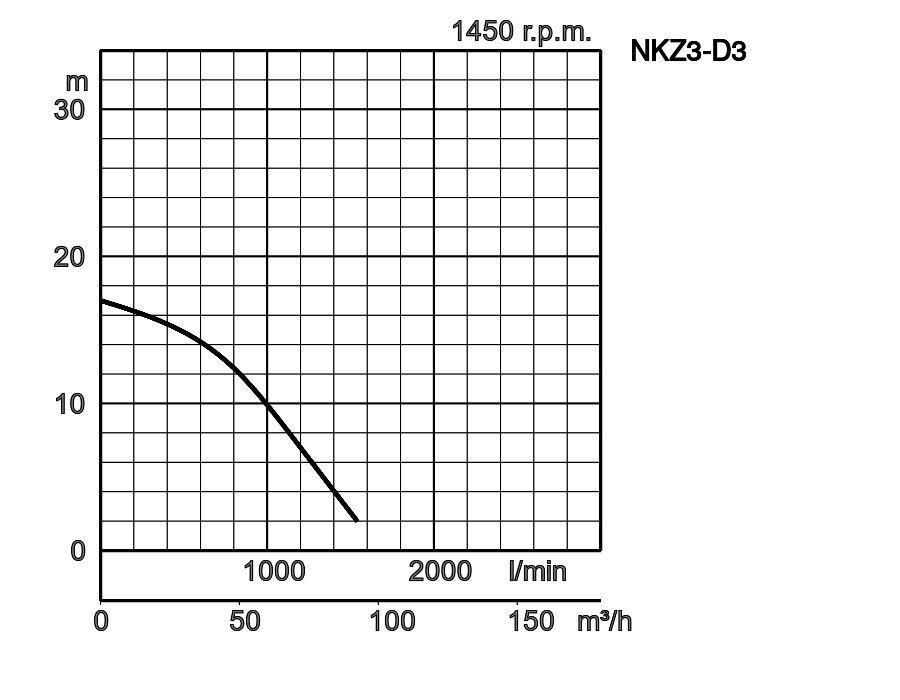

NKZ3-D3	2 print	80	Sabbia/Liquame	30	25	5-9	1540	17	3,7	Trifase / 400V / 50Hz

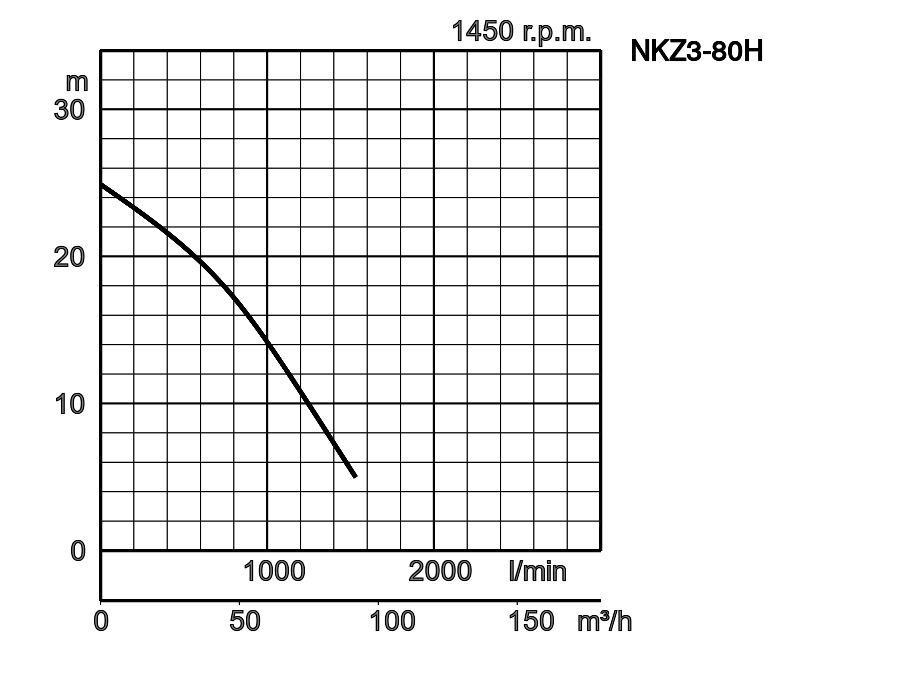

NKZ35.5 (NKZ3-80H)	3 print	80	Sabbia/Liquame	20	25	5-9	1530	24.90	5,5	Trifase / 400V / 50Hz
NKZ45.5	4	100	Sabbia/Liquame	30	25	5-9	2000	18,7	5,5	Trifase / 400V / 50Hz

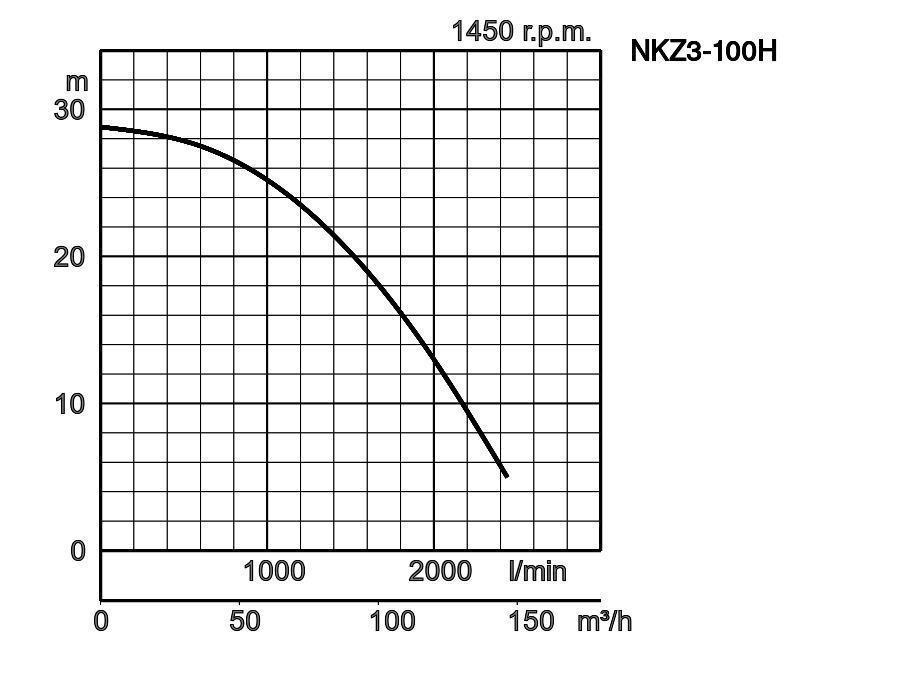

NKZ411 (NKZ3-100H)	5 print	100	Sabbia/Liquame	20	25	5-9	2440	28.80	11,0	Trifase / 400V / 50Hz
NKZ611	6	150	Sabbia/Liquame	30	25	5-9	3950	21,7	11	Trifase / 400V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	30
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	930
Prevalenza massima m	12.60
Potenza motore kW	2,2
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	30
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	1540
Prevalenza massima m	17
Potenza motore kW	3,7
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	80
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	20
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	1530
Prevalenza massima m	24.90
Potenza motore kW	5,5
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	100
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	30
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	2000
Prevalenza massima m	18,7
Potenza motore kW	5,5
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	100
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	20
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	2440
Prevalenza massima m	28.80
Potenza motore kW	11,0
Fase / Tensione	Trifase / 400V / 50Hz

ø Bocca di scarico mm	150
Tipo di fluido	Sabbia/Liquame
Max. passaggio solidi mm	30
Massima sostanza secca %	25
Valore massimo del pH	5-9

Portata massima l/min	3950
Prevalenza massima m	21,7
Potenza motore kW	11
Fase / Tensione	Trifase / 400V / 50Hz

Materiali

Generale

ø Bocca di scarico mm	80 - 150
Tipo di raccordo	Flangia filettata/Raccordo per tubo flessibile

Fluido di pompaggio

Tipo di fluido	Sabbia/Liquame
Temperatura	Temperatura 0-40°C
Max. passaggio solidi mm	20 - 30
Massima sostanza secca %	25
Valore massimo del pH	5-9
Portata massima l/min	930 - 3950
Prevalenza massima m	12.60 - 28.80

Pompa

Componenti

Girante	Girante di tipo semi-aperto
Cuscinetti	Cuscinetti a sfere schermati
Tenuta meccanica	Doppia tenuta meccanica in bagno d'olio

Materiale

Girante	Fusione di ghisa duttile EN-GJS-700-2, Fusione di ghisa al cromo
Agitatore	Modello FCD700 (EN-GJS-700-2)
Rivestimento	Fusione di ghisa grigia EN-GJL-200
Piastra di aspirazione	Fusione di ghisa grigia EN-GJL-200, Fusione di ghisa duttile EN-GJS-700-2
Corpo pompa	Acciaio strutturato
Tenuta meccanica	Carburo di silicio

Motore

Potenza motore kW	2,2 - 11
Tipo di avviamento	diretto online
Tipo, Poli	Motore a induzione, 4 poli, IP68
Isolamento	Classe di isolamento E, Classe di isolamento F
Fase / Tensione	Trifase / 400V / 50Hz
giri al minuto	1410 - 1468
Protezione motore (integrata)	Interruttore termico circolare
Corrente nominale	5.10 - 22.50

Materiale

Telaio	Fusione di ghisa grigia EN-GJL-200
Albero	Acciaio inossidabile EN-X30Cr13
Cavo	NSSHÖU 4C1.5mm², NSSHÖU 4C2.5mm², NSSHÖU 4C*4.0mm²
Lunghezza del cavo	20m

Altri

Peso a secco Kg	91 - 217
Resistenza alla pressione	massimo 30m

Dimensioni

Dimensioni in mm

W1 : livello minimo aspirazione

NKZ3-C3
NKZ3-D3
NKZ35.5 (NKZ3-80H)
NKZ45.5
NKZ411 (NKZ3-100H)
NKZ611

Modello	A	A1	B	B1	D	H	W1	d
NKZ3-C3	467	405	371	249	370	664	225	80
NKZ3-D3	467	405	371	249	370	664	225	80
NKZ35.5 (NKZ3-80H)	491	430	387	264	401	798	220	80
NKZ45.5	482	420	382	244	382	759	220	100
NKZ411 (NKZ3-100H)	547	486	422	284	414	885	240	100
NKZ611	618	519	458	265	449	842	240	150

Descrizione

La serie NKZ è una pompa per fanghi in ghisa trifase sommergibile per impieghi gravosi, azionata da un motore a 4 poli. È dotata di un agitatore che aiuta l'aspirazione regolare delle sostanze depositate. Lo scarico laterale, il design a spirale consente un passaggio più regolare delle sostanze solide aspirate. Il motore è raffreddato da una camicia d'acqua che assicura un raffreddamento efficiente del motore anche quando funziona con il motore esposto all'aria. L'uso del sistema di montaggio della guida di scorrimento migliora la praticità in strutture come ferriere, impianti di calcestruzzo preconfezionato e impianti di trattamento delle acque reflue in cui la pompa deve essere installata con una tubazione di scarico fissa.
